适配2020铝型材的铰链枢轴连接构件

在桌面级数控框架搭建、小型3D打印机结构改造、创客类自动化装置组装以及教学用机械臂原型开发场景中，铝型材框架的角度可调连接一直是结构设计里的高频需求点，尤其是20×20规格的V型槽铝型材（业内常称2020型材），因为截面尺寸紧凑、拼接灵活、配件通用性强，被大量用于小型设备的承载框架搭建，但常规的角码、直角连接件只能实现固定角度的刚性拼接，无法满足需要转动调节、角度开合的铰接部位需求，这款枢轴铰链构件正是针对这一实际工程痛点开发的适配型连接件。

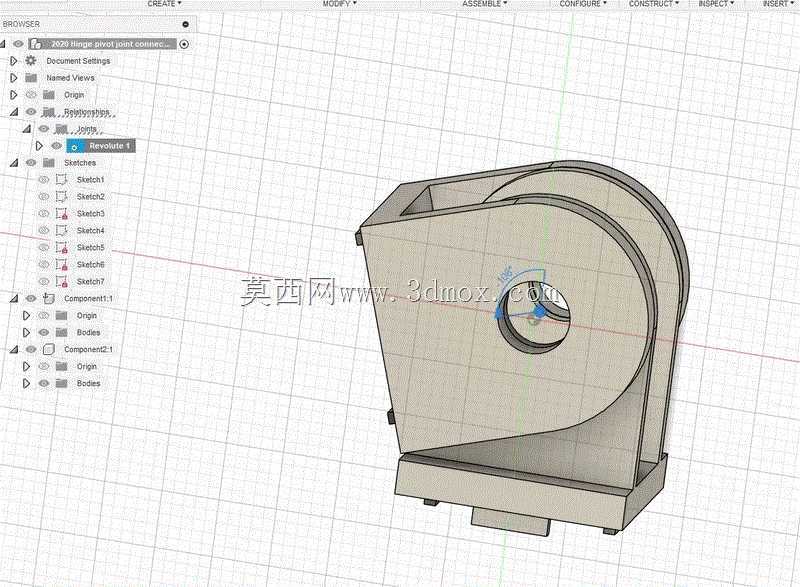

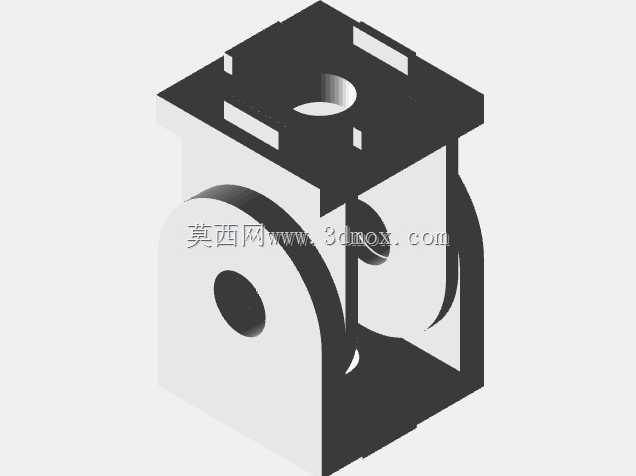

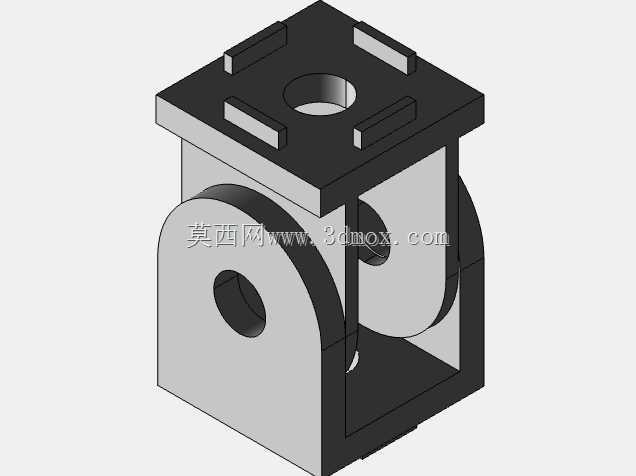

从实际安装适配性来看，这款构件完全匹配2020铝型材的安装槽口尺寸，整体外形轮廓控制在20×20×30毫米区间内，不会超出铝型材本身的截面边界，安装后不会出现突出型材表面的冗余结构，不会干涉框架上其他零部件的布置空间。构件采用对称式两半对合的结构设计，两个半体上都预制了与2020型材槽口匹配的锁定位片，安装时不需要额外加工型材的端面，只需要将两半构件卡入对应型材的安装槽，穿入标准M5轴螺钉即可完成固定，轴螺钉对应的通孔尺寸为25.3毫米通长设计，既可以穿入整根螺钉实现双侧型材的铰接，也可以根据实际安装空间从单侧拧入固定，适配不同的框架拼接方向。

从功能特性上看，这款枢轴构件的转动副间隙经过合理控制，既不会因为间隙过大出现铰接部位晃量超标的问题，也不会因为配合过紧导致转动卡滞，能够在0到180度范围内实现顺畅的角度调节，调节到位后可以通过锁紧轴螺钉实现角度固定，满足不同场景下的框架姿态调整需求。不同于市面上常见的外露式合页类铰链，这款构件的转动部位完全内置在结构本体内部，铰接位置没有突出的转轴结构，一方面能够避免设备运行过程中操作人员误碰到转动部位造成安全隐患，另一方面也能减少车间环境下的粉尘、切屑进入转动副造成的磨损问题，延长连接件的实际使用寿命。

在设计思路上，这款构件优先考虑了集成适配性，没有采用需要额外打孔、攻丝的复杂安装方式，完全依托2020铝型材本身的V型槽结构实现定位锁紧，不需要对现有铝型材框架做二次加工，用户在改造现有设备框架时可以直接替换原有刚性连接件，不需要拆解已搭建完成的整体框架，大幅降低现场改装的工作量。结构本身做了等强度优化，在铰接受力的关键部位做了局部加厚处理，非受力区域做了合理的减重挖除，在保证整体连接强度满足小型设备承载需求的前提下，尽可能控制构件本身的重量，不会给铝型材框架增加额外的负载负担。

从实际应用场景拓展来看，这款构件除了用于常规的铝型材框架角度拼接，还可以用于小型自动化设备的检修门铰接、3D打印机耗材架的角度调节、教学机器人关节的原型搭建、小型数控设备的可开合防护挡板连接等场景，因为安装边界与2020型材完全齐平，多套构件组合使用时也不会出现安装干涉，可以根据实际需求在框架的不同位置布置多个铰接点，实现多自由度的框架姿态调整。构件的转动阻尼可以通过轴螺钉的锁紧力度灵活调整，既可以实现无阻尼的自由转动，也可以调整到合适的阻尼力度让铰接部位能够停在任意调整角度，不需要额外增加锁紧定位结构，进一步简化整体结构的设计复杂度。
