紧凑型直动式机械限位行程开关

在数控机床的轴端硬限位防护场景里，这类直动式限位开关是最后一道物理防护屏障，当伺服轴带动拖板运行到软件限位失效的极端位置时，开关的顶杆被撞块压合，直接触发急停回路切断伺服动力，避免丝杠超程撞坏导轨防护或者传动部件，相比光电式接近开关，纯机械结构的触发逻辑不需要额外供电参与信号触发的物理动作环节，在车间强电磁干扰的加工环境里不会出现误触发漏触发的问题，哪怕车间里有大功率焊机、高频淬火设备作业，开关的通断状态依然稳定可靠。做3D打印机的Z轴归零触发结构时，很多入门级机型也会选用同结构的小型限位开关，顶杆接触热床托架的瞬间就能给出到位信号，不需要额外做信号放大处理，配合主板的中断引脚可以实现微米级的重复定位精度，触发后顶杆的复位靠内部的弹簧结构完成，不需要额外的复位机构，安装时只需要预留出顶杆的压合行程即可，不需要像光电开关那样调整对射角度或者反射板距离。

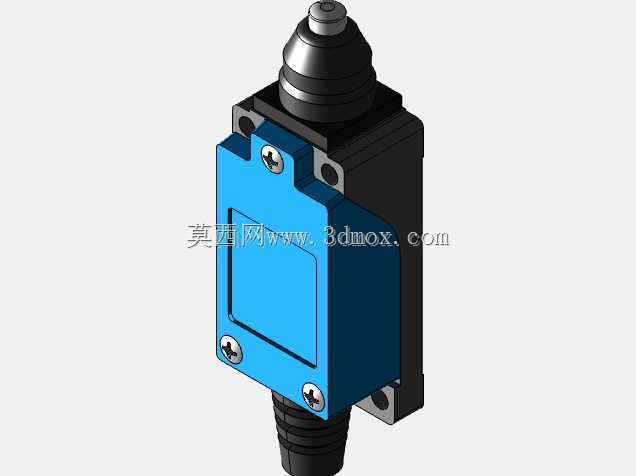

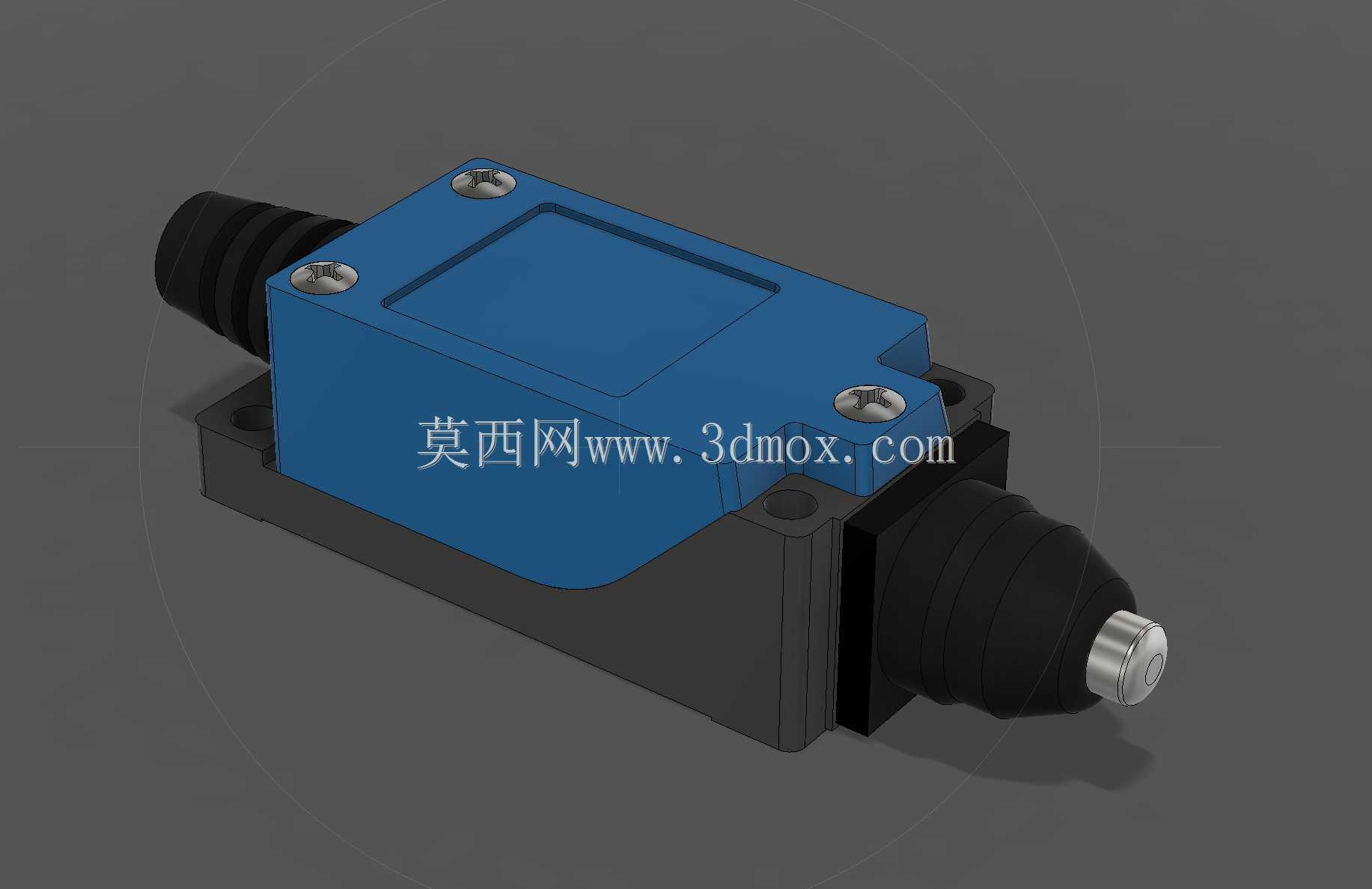

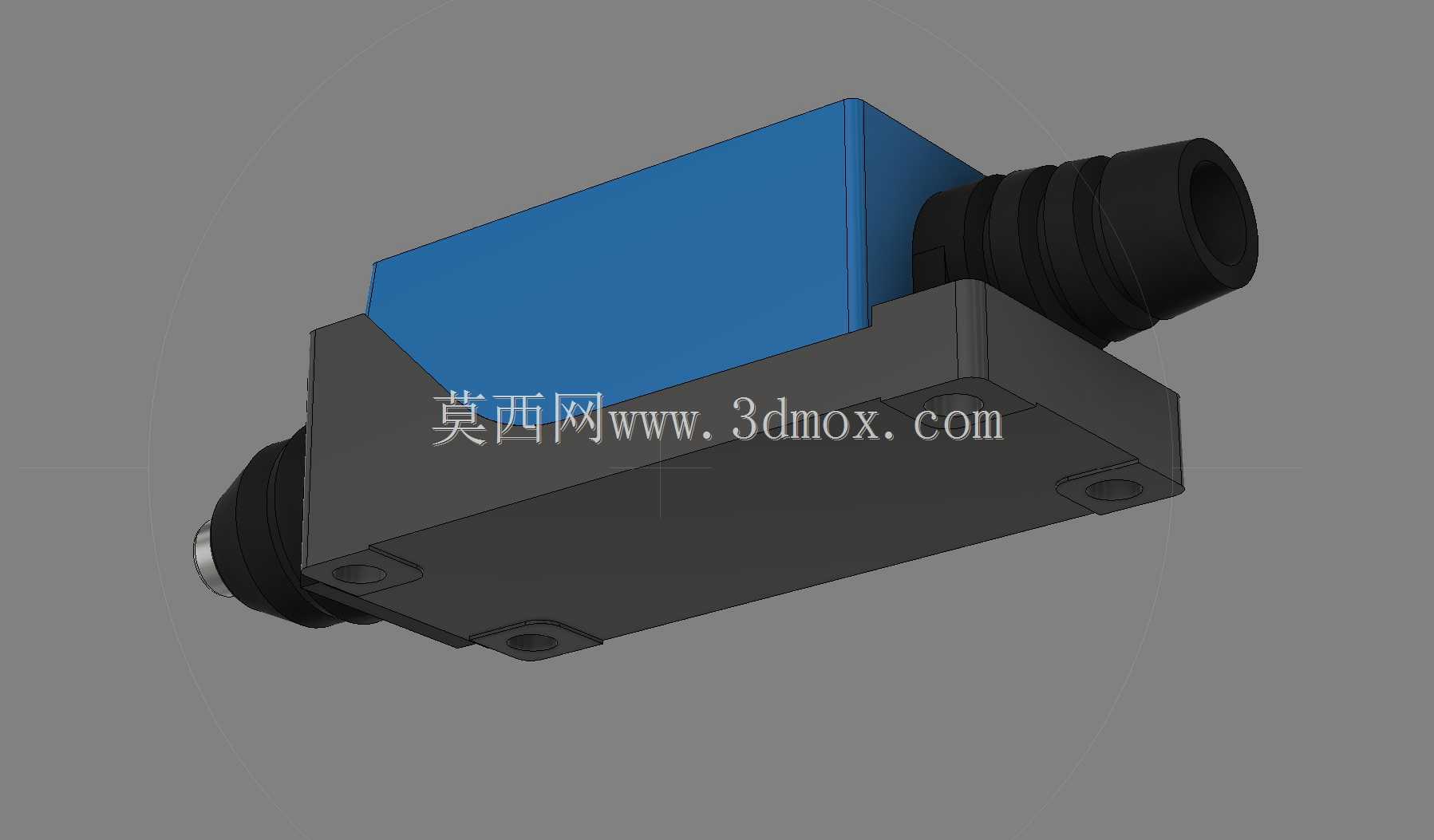

从结构设计逻辑来看，这款开关采用上下分体式壳体结构，上部蓝色的壳体部分容纳内部的速动触点组件，下部黑色基座预留了两个贯通的安装孔位，安装时可以直接从基座下方穿入M4或者M5的固定螺丝，不需要拆开上盖就能完成整机固定，日常维护更换时不用重新调整内部触点间隙。两侧的黑色波纹护套是为了在有切削液、金属粉尘的加工环境里使用设计的，护套采用耐油橡胶材质，顶杆往复运动的时候护套可以跟着伸缩，阻挡切削液和铁屑进入开关内部的触点腔，避免触点氧化或者卡滞。顶部的四个固定螺丝把上盖和基座压紧，中间的密封胶垫可以达到IP65左右的防护等级，在机床的冷却喷淋区域也能正常工作。

做三维建模的时候，首先要确认安装边界尺寸：基座的安装孔中心距是行业通用的25mm标准尺寸，和市面上绝大多数同规格限位开关的安装孔位完全兼容，替换旧开关的时候不需要重新在设备安装板上打孔。顶杆的伸出长度在自由状态下是8mm，额定压合行程是3mm，超过5mm的压合量会顶坏内部的触点弹簧，所以安装的时候必须在撞块和顶杆之间预留2mm左右的间隙，避免设备运行过程中持续压合开关导致内部结构疲劳损坏。开关的整体宽度是30mm，高度从安装基准面到上盖顶部是42mm，布线的时候两侧的线缆接头是标准的M12螺纹接口，可以直接配套市面上的防水航空插头，不需要额外做接头转接。

在自动化流水线的工位定位场景里，这类开关常被用来检测工装板的到位位置，工装板沿着导轨滑动到指定工位时，板边的凸块压合开关顶杆，给出信号让流水线停止运行，同时启动工位上的装配或者检测工序，因为速动触点的动作时间在10ms以内，哪怕流水线运行速度达到0.5m/s，也能准确捕捉到工装板的到位位置，不会出现过冲导致的工位错位。开关内部的触点是常开常闭双组输出，可以同时接到位信号回路和安全联锁回路，不需要额外并联继电器扩展触点容量，触点的额定负载是5A/250VAC，可以直接驱动小型接触器或者电磁阀线圈，省去中间继电器的成本和安装空间。

建模过程中需要注意几个容易出错的细节：顶杆头部的金属圆头是淬火处理的硬质钢材，表面粗糙度要达到Ra1.6以下，长期和撞块摩擦不会出现凹坑导致触发位置偏移；波纹护套的褶皱数量要和实际伸缩行程匹配，压缩到最短位置时褶皱之间不能出现干涉，拉伸到最长位置时护套不会被扯坏；基座底部的安装孔是沉孔设计，螺丝头沉入孔内之后不会突出基座底面，保证开关安装后和安装板完全贴合，不会因为螺丝突出导致开关倾斜，影响顶杆的触发方向。另外开关内部的速动机构是靠弹簧蓄能实现瞬间通断的，建模的时候不需要把内部的弹簧和触点完全还原，但是要预留出内部腔体的空间尺寸，保证结构设计的合理性，避免出现壳体壁厚不足或者内部空间干涉的问题。
