内燃机配套气门机构成套组件结构

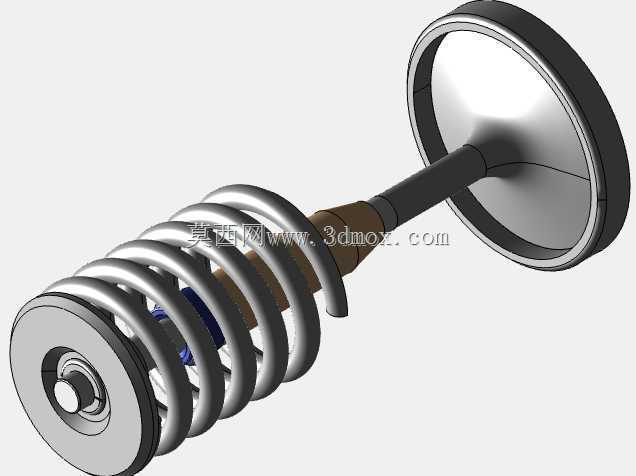

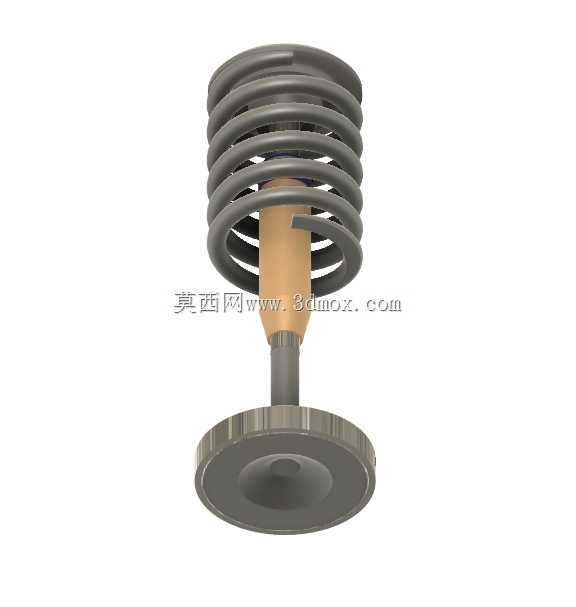

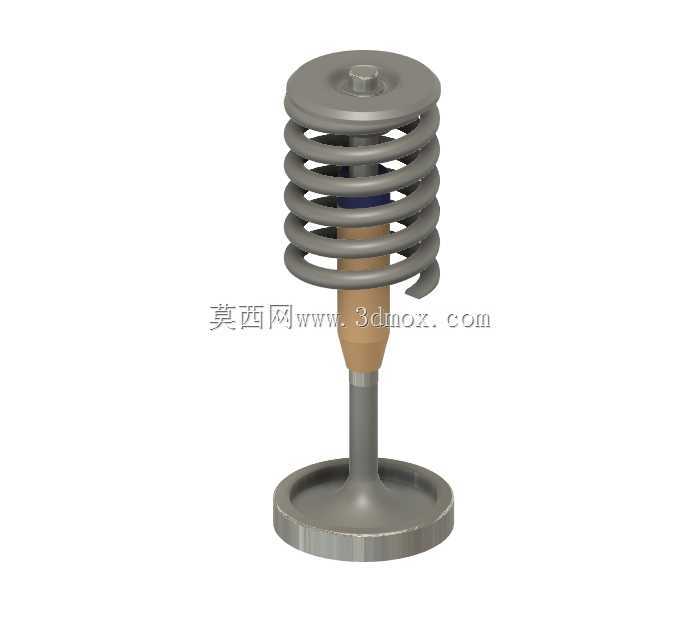

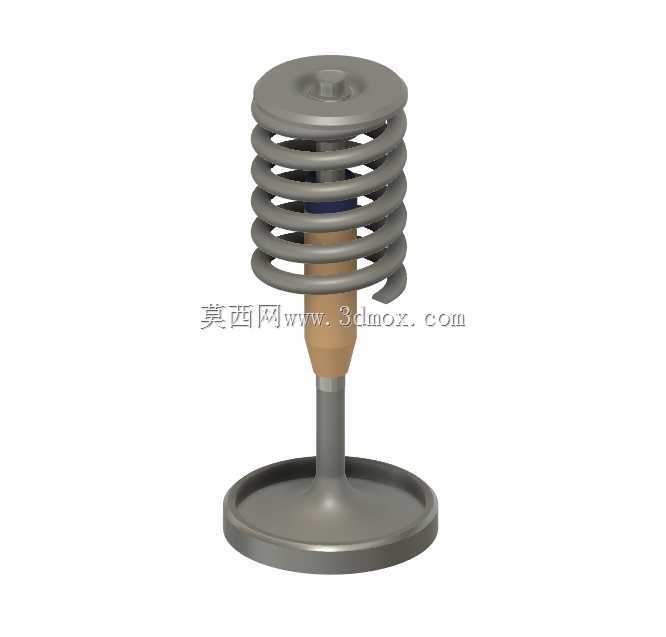

这套气门机构组件是内燃机配气系统的核心执行单元，直接决定发动机进排气过程的控制精度，广泛适配小排量通用汽油机、单缸柴油机以及部分摩托车动力单元的配气端装配需求，在发电机组动力、园林机械动力、小型工程机械动力场景中都有大量同结构应用。整套组件包含成对布置的进排气门、对应配合的气门座、气门杆密封组件、气门导管、弹簧保持结构以及气门保持锁片，所有零件的配合公差都按照量产内燃机的装配要求做了匹配设计，建模过程中还原了各零件的实际装配干涉关系，可直接用于配气机构的运动仿真验证。

从功能实现逻辑来看，气门头部的盘形密封面与气门座的锥面配合，在气门关闭时实现燃烧室的高压密封，避免压缩、做功行程的燃气泄漏；气门杆身与导管的间隙配合为气门往复运动提供精准导向，保证气门每次落座都能与气门座完全贴合，不会出现偏磨导致的密封失效；杆部的密封圈负责阻断润滑油沿气门杆与导管的间隙进入燃烧室，避免机油消耗异常与燃烧室积碳；螺旋弹簧套在气门杆外侧，上下端分别抵靠弹簧座与气缸盖的弹簧安装面，为气门提供复位弹力，保证凸轮轴驱动端卸力后气门能快速落座关闭，同时在发动机高转速工况下避免气门出现飞脱现象，保证配气相位的准确性。

设计过程中首先确定了气门的总长度与头部盘径，这两个尺寸直接决定了气道的通流能力与燃烧室的布置边界，气门头部锥角采用行业通用的45度密封角，兼顾密封比压与气流通过性；气门杆直径按照常用的小排量发动机杆径规格设定，保证与导管的配合间隙处于热膨胀安全范围内，避免冷机间隙过大导致异响、热机间隙过小出现卡滞。弹簧的参数设计匹配了气门的最大升程，弹簧的自由长度、刚度、并圈高度都经过运动校核，保证气门达到最大升程时弹簧仍有足够的剩余压缩量，不会出现并圈冲击，同时弹簧的预紧力设定兼顾了低转速的密封可靠性与高转速的气门跟随性，避免弹力过大导致凸轮轴驱动阻力升高、弹力过小出现气门漂浮。

安装边界方面，整套组件的装配基准为气缸盖的气门导管安装孔与气门座圈安装沉孔，导管与安装孔采用过盈配合压装，气门座圈同样采用过盈配合压入气缸盖的座圈沉孔中，压装后需要保证座圈端面与导管孔的同轴度，否则会导致气门偏磨。弹簧上座通过气门锁片与气门杆端部的锁片槽固定，锁片的锥面与弹簧上座的内锥面贴合，在弹簧弹力作用下实现自锁，保证气门往复运动过程中弹簧不会脱出。建模时还原了各零件的细节特征，比如气门杆端部的淬火硬化层区域对应的结构倒角、弹簧两端的磨平圈结构、密封圈的唇边密封结构、气门座圈的导入倒角，这些细节都是实际量产中必须考虑的工艺与装配要素，能够直接用于新机型配气机构的方案选型参考，也可作为教学场景中配气机构原理演示的三维载体，帮助从业者理解各零件的配合关系与功能逻辑。在做配气机构运动仿真时，可直接基于该模型添加凸轮驱动约束、弹簧力约束，模拟不同转速下气门的运动规律，验证弹簧刚度匹配是否合理、气门与活塞的运动干涉风险，减少实物样机阶段的验证迭代次数。
