VR6发动机气缸盖结构三维设计

VR6布局的内燃机气缸盖，是小尺寸V型六缸动力单元的核心承压部件，其结构设计直接决定了发动机的进排气效率、冷却可靠性与整体结构紧凑度。不同于传统60度或90度夹角V6发动机的双缸盖布局，VR6机型采用15度小夹角设计，仅需单块气缸盖即可覆盖两列共六个气缸的配气、冷却、润滑通路，这一特性让缸盖的内部流道设计复杂度远高于常规直列或大夹角V型机型。

从实际装车场景来看，这类小夹角VR6缸盖多用于横置前驱平台的中大排量动力配置，能够在不额外增加发动机舱横向宽度的前提下，实现六缸机型的动力输出平顺性与扭矩储备，相比同排量直列六缸机型，整机长度缩短近三分之一，更适配紧凑型家用性能车、跨界SUV的机舱布局边界。缸盖下部的六个圆形开孔为气缸燃烧室配合面，安装时需与缸体上平面通过缸垫压紧密封，每个孔位周边预留了螺栓沉孔位置，可保证缸盖与缸体连接的压紧力均匀分布，避免高压燃气冲蚀缸垫造成密封失效。

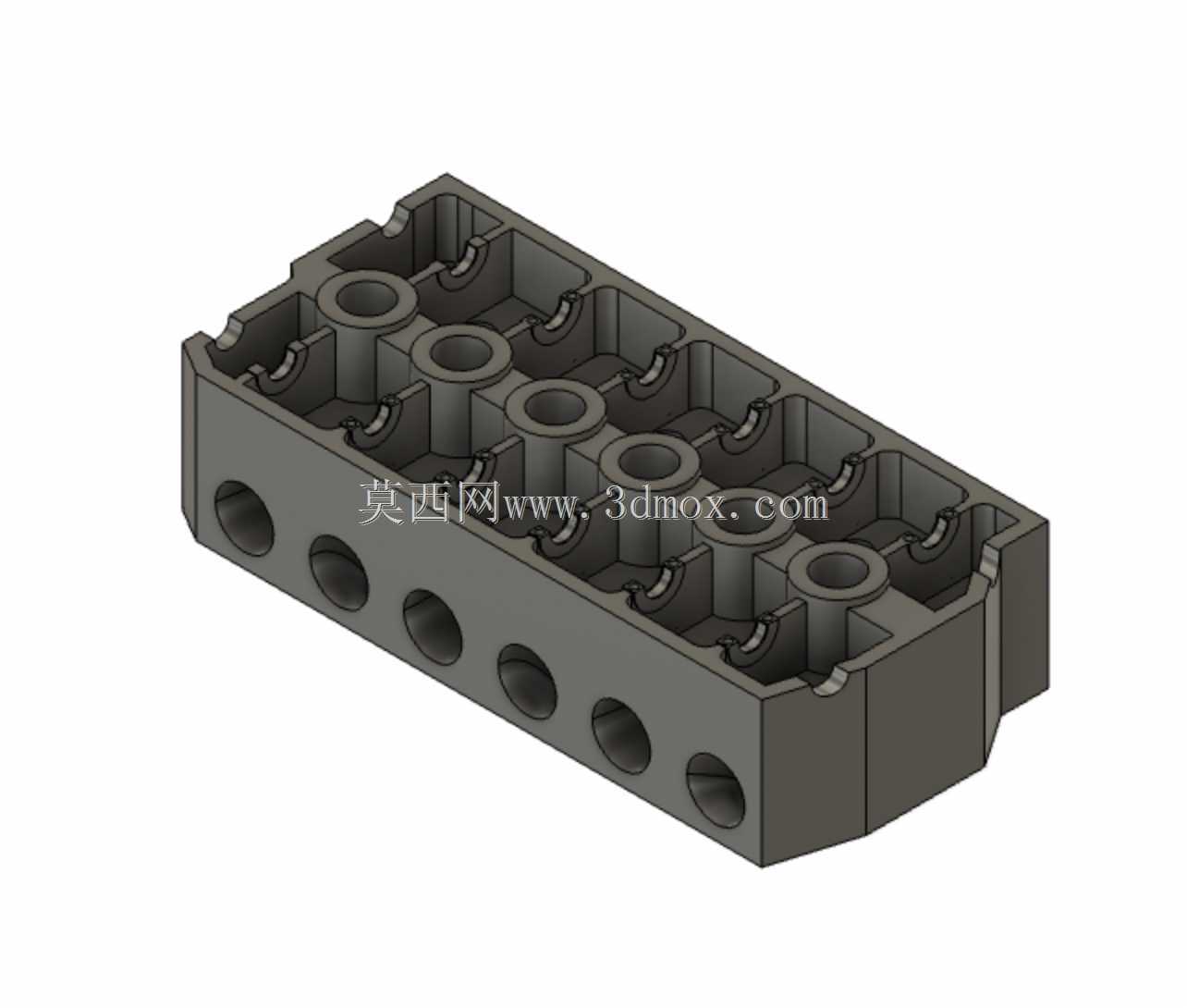

上部的六个圆形凸台结构为火花塞安装座，对应每一个气缸的燃烧室中心位置，这种中心点火的布局能够缩短火焰传播距离，提升燃烧效率，降低爆震发生概率。缸盖侧面沿长度方向排布的七个横向通孔为冷却系统的水道通路，冷却液从缸体水道进入缸盖后，可通过这些横向主水道快速流经燃烧室顶部、火花塞座周边、排气道侧等高热负荷区域，将燃烧过程产生的多余热量带走，避免缸盖局部过热导致的热变形、气门座圈脱落等故障。

在结构设计层面，这类缸盖需要兼顾刚度与轻量化需求，主体采用高强度铝合金铸造而成，内部集成了进气道、排气道、冷却水道、润滑油道四类核心流道，建模过程中需要严格控制各流道的壁厚，通常水道与气道之间的壁厚不小于4mm，避免铸造过程中出现壁厚不均导致的砂眼、渗漏缺陷。缸盖上部的凹陷区域为凸轮轴安装腔，由于VR6机型采用单缸盖双凸轮轴布局，两根凸轮轴分别控制两列气缸的进排气门，安装腔的结构需要预留凸轮轴轴承座的安装位置，同时保证腔体内的润滑油回流顺畅，避免机油滞留导致的呼吸效应异常。

从安装边界来看，这类缸盖的长度尺寸通常在450mm左右，宽度在180mm左右，总高度不包含凸轮轴罩盖时约120mm，安装时需要与进排气歧管、气门室罩盖、节温器壳体、火花塞、喷油器等周边部件精准配合，各安装面的平面度公差需要控制在0.05mm以内，防止密封失效。建模过程中需要重点关注各孔位的位置度公差，尤其是火花塞安装孔、缸盖螺栓孔、气门导管孔的同轴度与位置度，这些参数直接影响后续零部件的装配可行性与发动机运行的可靠性。

不同于常规直列缸盖的对称结构，VR6缸盖由于两列气缸呈小夹角交错排布，进排气道的走向呈现非对称布局，进气道需要兼顾充气效率与进气涡流强度，设计时会通过气道截面的渐变设计，让进入气缸的空气形成合适的涡流比，提升油气混合均匀度；排气道则需要尽量降低排气阻力，同时避免相邻气缸的排气脉冲相互干扰，提升排气效率。缸盖的加强筋布局也经过针对性优化，在螺栓孔周边、燃烧室鼻梁区等应力集中位置设置了加厚的加强结构，能够承受发动机爆发时的最高燃烧压力，同时降低缸盖在冷热交变工况下的热变形量，保证长期运行的结构可靠性。
