VEVOR3kW矢量控制变频器结构建模

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1082784
  • VEVOR3kW矢量控制变频器结构建模
  • VEVOR3kW矢量控制变频器结构建模
  • VEVOR3kW矢量控制变频器结构建模
  • VEVOR3kW矢量控制变频器结构建模

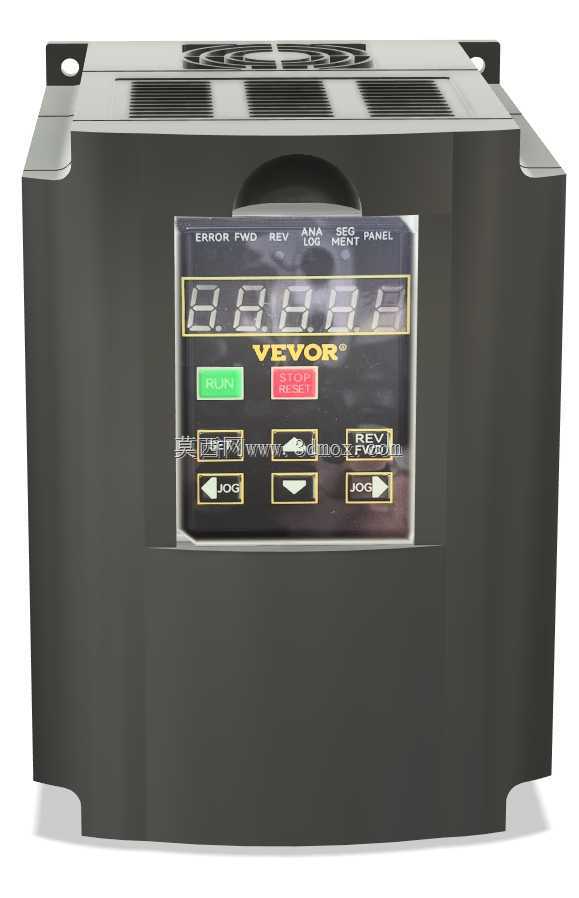

  在小型数控设备、轻工输送线、小型风机水泵这类对调速精度有基础要求的应用场景里,小功率变频器是核心的电气传动执行部件,这次完成的3kW等级变频器结构建模,完全围绕实际装机的安装边界、操作交互、散热需求来还原,没有做多余的外观修饰。先从安装适配的维度来说,这类3kW变频器常规适配壁挂式安装场景,背部预留的四个安装挂孔间距严格对应市面同功率段通用安装尺寸,横向孔距控制在120mm、纵向孔距控制在180mm,安装孔直径适配M6膨胀螺栓或机柜固定螺丝,设备整体宽度控制在150mm、高度220mm、纵深160mm,预留的安装间隙要求是设备上下方留至少50mm散热空间、左右侧留30mm走线空间,完全匹配小型电控柜内部的布局规划,不会和柜内的断路器、接触器、接线端子排产生空间干涉。再看设备本身的功能结构布局,正面操作区域做了下沉式设计,嵌入式的数码显示管倾斜15度布置,刚好对应操作人员站立操作时的视线角度,不需要弯腰或者垫脚就能清晰读取运行频率、电流、故障代码等参数;下方的操作按键做了分区,运行、停止复位按键用红绿配色做物理区分,参数上调、下调、移位、确认按键按操作逻辑排布,按键的凸起高度控制在2mm,既保证按压反馈清晰,又不会因为突出过多在运输、安装过程中被误碰。

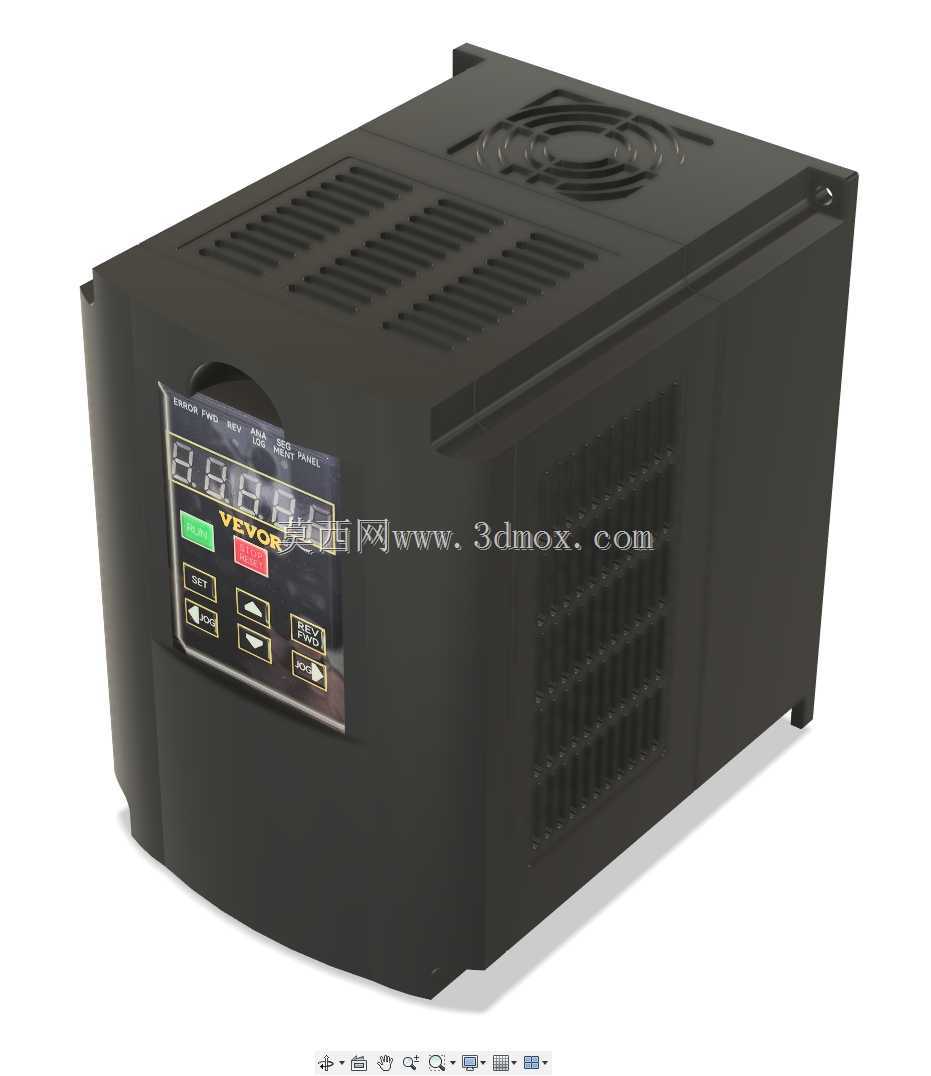

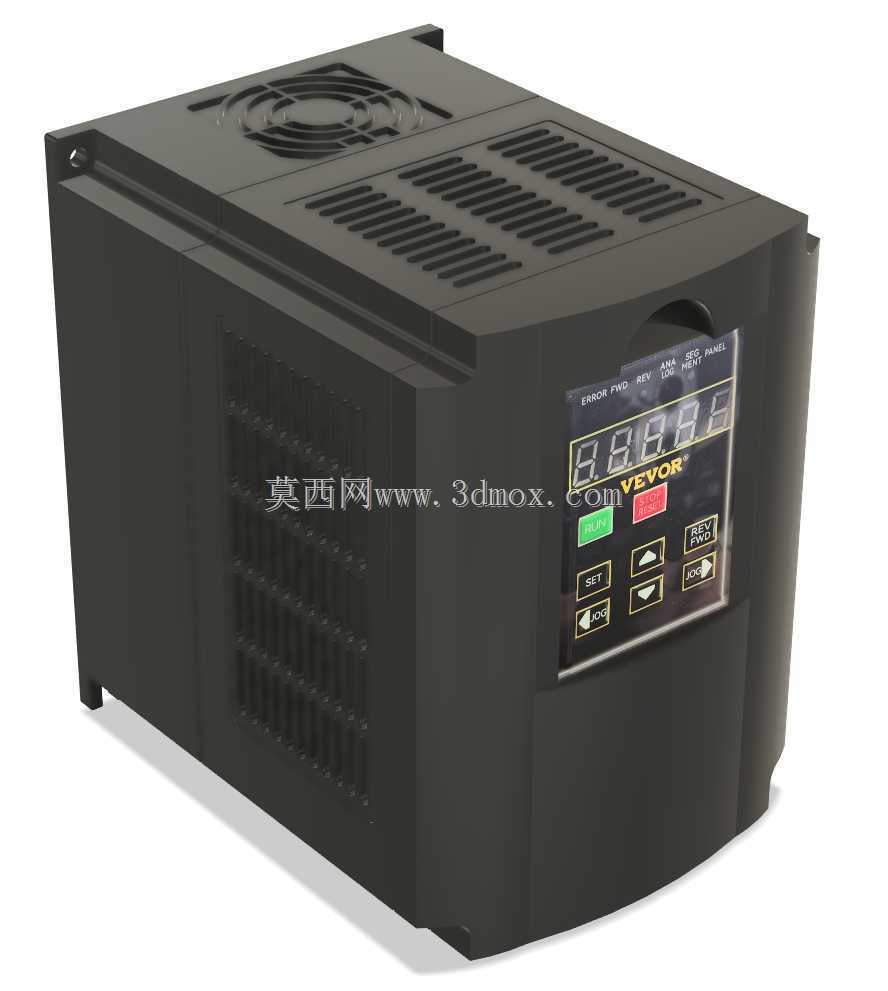

  设备顶部的散热区域做了格栅式通风口,内置轴流风扇的安装位完全还原实物结构,风扇正对内部IGBT模块的散热铝基位置,通风路径从底部进风、顶部出风,避免热风在设备内部循环,侧面的格栅通风口对应内部电容、整流桥的散热位置,保证长时间满负载运行时的热量能及时排出,不会因为积热导致器件降频或者触发过热保护。接线区域的布局也完全按照工程实际还原,主回路接线端子布置在设备下部,强电输入、输出端子之间做了物理隔离筋,避免接线时线头误碰造成短路,控制回路端子布置在主回路端子侧方,预留的接线空间足够接入0.75平方毫米的多股控制信号线,端子的压线螺丝位置对应常规螺丝刀的操作角度,不需要特殊工具就能完成接线作业。

  建模过程中特意还原了设备外壳的拼接结构,前后壳的卡扣位置、侧面的固定螺丝沉孔都做了细节处理,外壳的圆角过渡完全匹配实物的注塑工艺特征,没有出现尖锐直角这类不符合注塑生产要求的结构,前面板的品牌标识区域做了轻微的凹陷处理,对应实物的丝印位置,不会因为标识凸起在擦拭设备时被磨掉。从设备实际用途来说,这款3kW变频器主要适配额定功率2.2kW到3kW的三相异步电机,可实现0-400Hz的宽范围调速,自带的过流、过压、过热保护功能对应的内部安装位也在结构建模时做了预留,不管是用于小型CNC路由器的主轴调速,还是小型输送带的速度匹配,或是小型离心风机的风量调节,这个结构模型都能直接用于电控柜的布局仿真、安装干涉检查,不需要再额外调整尺寸。

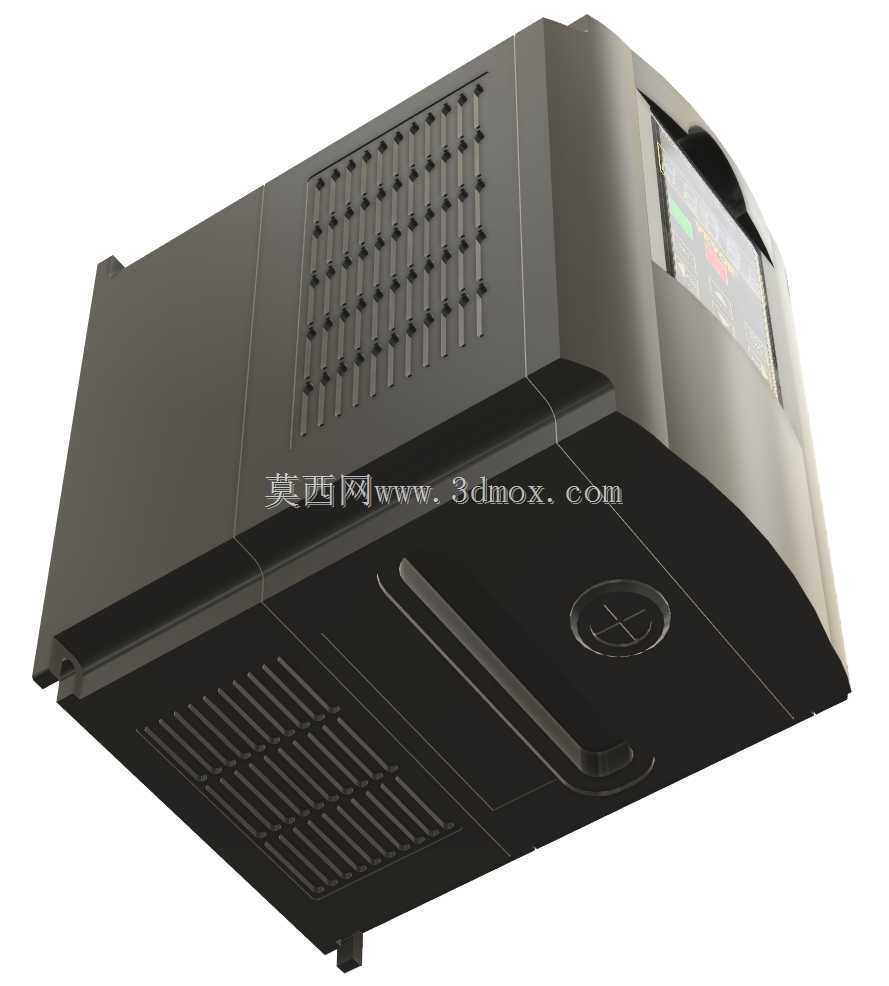

  建模时特意规避了同类型模型常出现的尺寸偏差问题,比如操作面板的厚度、接线端子的突出高度、散热格栅的开孔率都和实物保持一致,在做三维装配的时候,可以直接导入到设备整体装配体里,模拟接线的弯曲半径、柜门关闭后的间隙,提前发现布局上的问题,减少实际装机时的整改工作量。另外设备底部的接地端子位置也做了准确还原,接地螺丝的规格对应M4规格,符合电气设备的安全接地要求,外壳的塑料材质厚度控制在2.5mm,满足注塑件的强度要求,不会因为长期使用出现外壳变形的问题,顶部的风扇防护格栅间隙控制在5mm以内,避免异物掉入风扇内部造成设备损坏。
