汽车用防水两针连接器母头结构

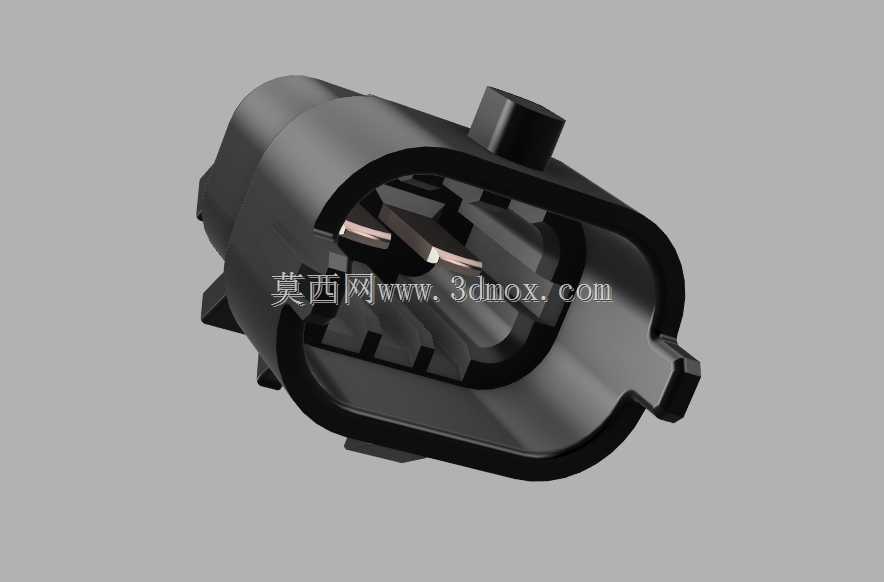

　　在车载电气系统的线束布局里，这类两针防水连接器母头是低压信号回路、小功率供电回路里极为常见的连接部件，常布置在发动机舱边缘、车门线束过孔位置、底盘轮速传感器接线端这类容易遭遇泥水飞溅、温湿度波动大的安装区域，承担着线束分段对接、电气信号稳定传输的作用，避免线束直接拉扯断裂，同时阻隔水汽、粉尘进入接触端造成接触电阻升高、针脚氧化锈蚀的问题。从结构设计来看，整个壳体采用耐候性工程塑料注塑成型，外壳自带的定位卡扣与防呆凸缘，能在对接公头时自动导向对位，避免插反导致的针脚弯折、接插错位问题，壳体外圈的密封槽位用来装配橡胶密封圈，公头插入到位后，密封圈被挤压填充配合间隙，达到IP67级别的防水防尘能力，满足车载场景下高压水枪冲洗、雨天行车溅水的使用要求。

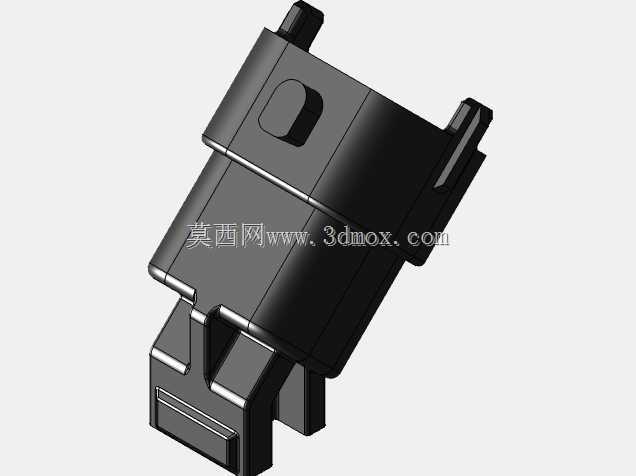

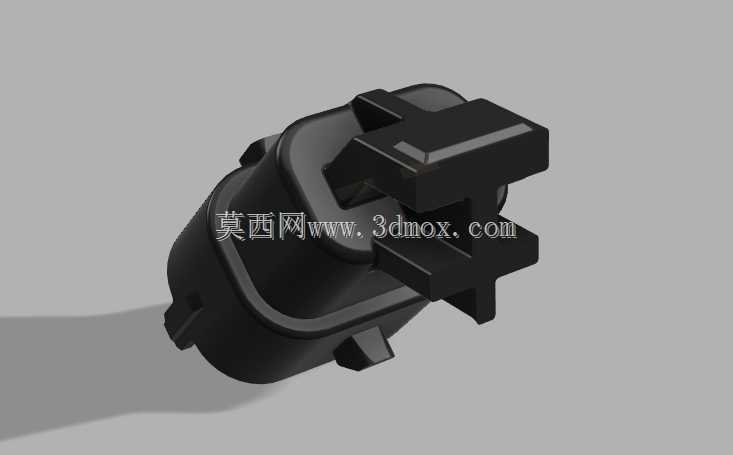

　　内部的两个导电插针采用铜合金基材镀锡处理，既保证足够的导电性能降低接触压降，又提升表层抗氧化能力，插针周边的塑料隔筋将两个针脚完全分隔，避免极端情况下针脚间爬电距离不足引发的短路问题，插针根部做了倒刺结构，注塑时与壳体牢牢嵌合，承受接插、拉扯过程中的轴向力不会出现针脚退针、移位的故障。从安装边界来看，壳体外侧的固定挂耳可以配合扎带或者卡扣固定在车身钣金的安装孔位上，接插方向的整体长度控制在紧凑范围内，不会在狭窄的线束走线空间里占用过多布置位置，接插到位后自带的锁止卡扣会发出清脆的卡合声响，提示装配人员连接到位，后期检修时只需要按压锁止卡扣即可拔开，不需要额外工具操作。

　　这类连接器的设计核心是在有限的体积内平衡接插可靠性、密封性能与装配便捷性，不同于多针大电流连接器，两针结构专门针对单路信号或者小功率负载设计，比如倒车雷达探头接线、车门微动开关接线、小功率照明灯供电这类场景，不需要过大的载流能力，但对连接稳定性、环境耐受性要求极高，一旦接触不良就会导致信号中断、功能失效。建模过程中需要重点关注壳体内部的针脚定位尺寸、密封槽的公差配合、锁止卡扣的形变行程，这些尺寸直接决定了成品的接插手感与密封效果，比如密封槽的深度如果设计过深，密封圈压缩量不足就会导致防水失效，深度过浅则会造成接插力过大，装配困难甚至长期使用后密封圈永久形变失去弹性；锁止卡扣的壁厚如果过薄，多次插拔后容易断裂，壁厚过大则会导致卡合力过大，拔开困难。

　　外壳表面的防滑纹理设计，方便装配人员在戴劳保手套的情况下也能稳定持握完成接插操作，壳体边缘全部做了圆角过渡，避免线束装配过程中尖锐边角割破线束绝缘层，也能减少安装时对操作人员手部的划伤风险。在车载电气架构的选型过程中，这类两针防水连接器因为结构成熟、成本可控、可靠性经过长期市场验证，被大量应用在各类乘用车型、商用车型的低压线束系统中，不同厂商的同规格产品虽然外形细节略有差异，但核心的接插尺寸、密封逻辑、锁止结构都遵循统一的行业适配标准，保证同规格公母头可以跨厂商适配互换，降低整车供应链的选型风险与采购成本。
