开口式限位锁紧挡圈扣环结构设计

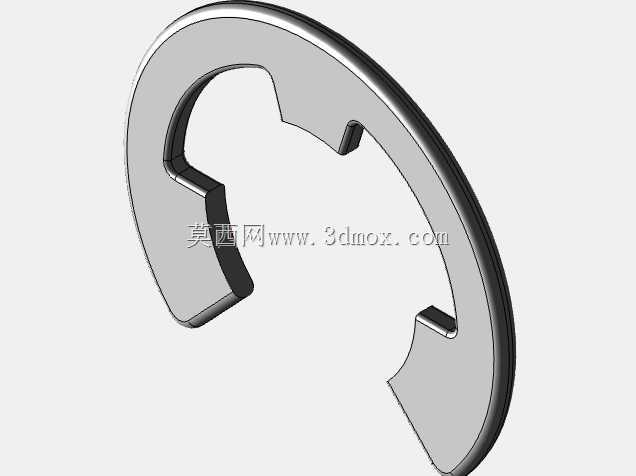

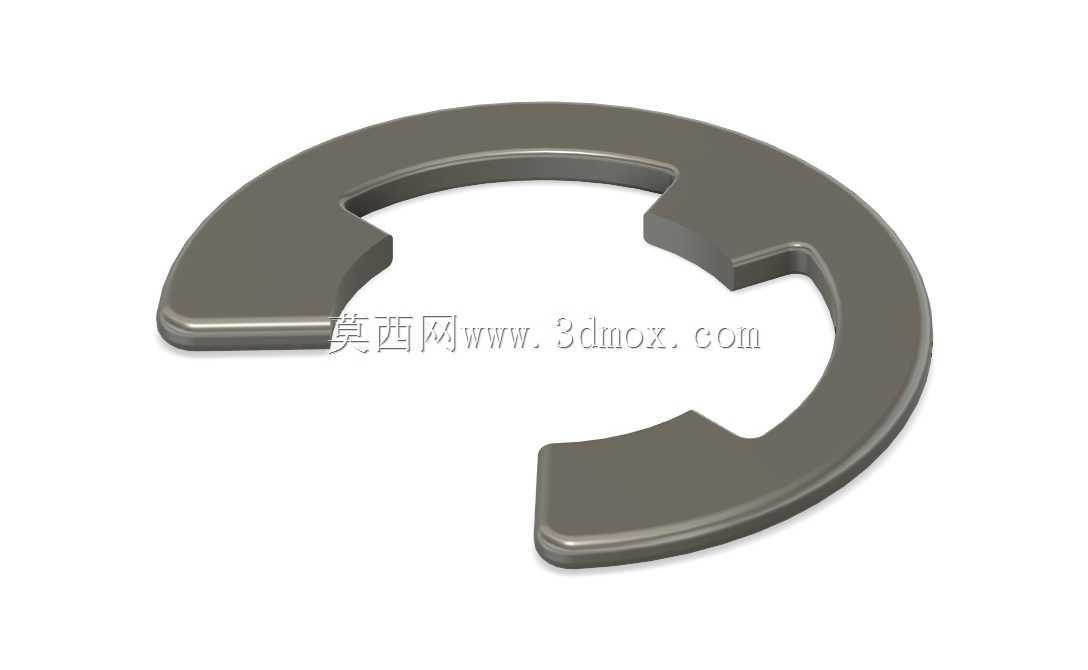

　　在流体控制阀门的阀杆限位、小型仪器仪表的转轴轴向定位场景里，这类开口扣环是装配环节出镜率极高的小尺寸紧固件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，往往等到样机装配时出现轴件窜动、挡圈脱出的问题才回头调整尺寸，反而拖慢了整体项目进度。这款扣环的外形采用非对称开口设计，和常规对称E型挡圈的受力逻辑有明显区别，三个卡接凸爪的弧度完全匹配对应轴径的环槽轮廓，安装时不需要专门的卡簧钳扩张到很大开度，只要对准环槽缺口位置轻压就能卡入到位，对小空间内的装配作业十分友好，尤其是在仪表内部狭窄的腔体里，操作空间往往只有几毫米，常规挡圈的安装工具根本伸不进去，这种结构的扣环可以用尖头镊子直接完成装配，能大幅降低一线装配人员的操作难度。

　　从尺寸边界来看，这款扣环适配的轴件环槽尺寸经过精准匹配，厚度方向的0.5mm尺寸刚好对应环槽的开槽宽度，安装后不会在槽内出现径向晃动，外轮廓的最大直径7.5mm，安装后不会超出轴件周边的预留避让空间，不会和周边的密封件、导向套产生运动干涉，很多阀门阀杆位置的密封件距离轴用挡圈的安装位置往往只有1mm左右的间隙，如果挡圈的外轮廓尺寸超差，很容易在阀杆往复运动的时候刮蹭密封件，导致密封失效出现介质泄漏，这款扣环的外圆做了微小的倒角处理，边缘没有尖锐的冲压毛刺，就算和密封件有轻微接触也不会割伤橡胶材质的密封唇口。设计这类小尺寸扣环的时候，不能只照搬标准件的尺寸参数，要结合实际应用场景的受力情况调整开口的宽度和卡爪的厚度，比如在有频繁往复运动的阀杆位置，扣环承受的轴向冲击力是持续变化的，如果卡爪的厚度太薄，长期受冲击容易出现变形断裂，导致阀杆窜动移位，而如果卡爪做的太厚，又会增加安装时的压入力，容易在装配过程中把环槽挤变形，这款扣环的三个卡爪厚度做了差异化设计，对应受力最大的轴向承载位置的卡爪厚度比另外两个定位爪厚0.1mm，既保证了轴向承载能力，又不会让安装力过大。

　　在实际选型应用的时候，要注意核对轴件上环槽的加工公差，环槽的底径尺寸要和扣环的内卡接尺寸匹配，公差带控制在0.05mm以内，如果环槽加工过深，扣环卡入后卡接量不足，受轴向冲击的时候很容易脱出，如果环槽加工过浅，扣环无法完全卡入槽内，外凸的部分会和周边零件产生剐蹭。另外这类扣环的材质一般选用弹簧钢冲压成型，表面做发黑或者镀锌处理，应对常规工况下的防锈和弹性需求，在有腐蚀性介质的化工阀门场景里，也可以更换为304不锈钢材质的版本，不过要注意不锈钢材质的弹性模量和弹簧钢有区别，卡爪的回弹量会有小幅变化，设计时要适当调整开口的张开量，保证安装后的卡紧力足够。

　　很多三维建模人员在绘制这类小零件的时候，容易忽略边缘的倒角和拔模斜度，直接用拉伸切除做出直角轮廓，实际加工出来的冲压件边缘会有自然的圆角和冲压斜度，如果模型完全做成直角，后续做装配干涉检查的时候会出现误报，以为零件之间存在干涉，实际生产装配的时候却没有问题，反而给结构评审带来不必要的麻烦，所以建模的时候要结合冲压工艺的特点，给边缘添加符合实际加工情况的微小圆角，还原真实零件的外形特征，这样输出的工程图和装配模拟结果才能和实际生产情况匹配。在做整机的BOM统计时，这类小零件往往容易被漏统计，因为尺寸太小，在装配体里如果不特意查找很容易被忽略，所以建模的时候要给这类标准件类的零件单独设置属性参数，方便后续导出BOM清单的时候自动统计，避免采购环节漏件影响装配进度。
