小型线性滑动滚轮组件结构设计

　　在展柜滑动层架、小型抽屉式设备舱、轻型滑移工作台这类需要低阻力直线往复运动的场景里，这类小型滑动滚轮组件是非常常见的传动支撑部件，它替代了传统的面接触滑动摩擦结构，通过滚轮与配套轨道的线接触滚动，大幅降低滑动过程中的摩擦阻力，让手动推拉操作更顺滑，也能减少长期使用后的磨损量，提升整套滑移机构的使用寿命。从结构设计来看，这款组件采用分体式卡扣安装结构，主体为金属冲压成型的基座，基座上集成了滚轮转轴与卡扣锁止结构，两个配对组件分别安装在活动滑移件与固定机架侧，安装时不需要复杂的工装定位，只需要在对应安装面开出匹配的卡槽，将组件卡入后通过基座上的预留孔位用紧固件锁紧即可，安装容错率较高，适合批量装配的生产线使用。

　　组件的核心功能是为轻型滑移件提供径向支撑与滑动导向，滚轮采用金属材质一体加工，表面做了抛光处理，和配套的金属轨道接触时不会出现卡滞、跳脱的情况，在42毫米的总长度、7毫米的厚度尺寸边界下，组件的安装占用空间非常小，不会过多占用滑移设备的内部有效空间，对于内部空间紧凑的小型展示架、仪器滑动舱门来说，这个尺寸边界刚好适配常见的薄板安装场景，不需要额外加厚安装板材来预留安装位。

　　设计过程中重点考虑了长期往复运动的磨损补偿问题，基座上的卡扣结构带有微小的预紧余量，当滚轮出现微量磨损后，卡扣的预紧力可以自动补偿间隙，避免滑动过程中出现晃动、异响的问题，同时滚轮的转轴采用铆接方式固定在基座上，转轴和滚轮之间的配合间隙控制在0.02毫米以内，既保证滚轮转动灵活，又不会出现径向窜动，保证滑动过程的平稳性。在实际选型应用时，需要注意这款组件属于轻型滑动支撑件，适合承载单组10公斤以内的滑移载荷，多用于展示类滑动架、小型设备的观察窗滑动机构、家具类抽屉滑移辅助支撑，不能用于重载滑移工作台、工业设备重型舱门这类大载荷场景，安装时要保证两侧配对组件的安装面平行度控制在0.1毫米以内，否则会出现滚轮偏磨、滑动阻力增大的问题。

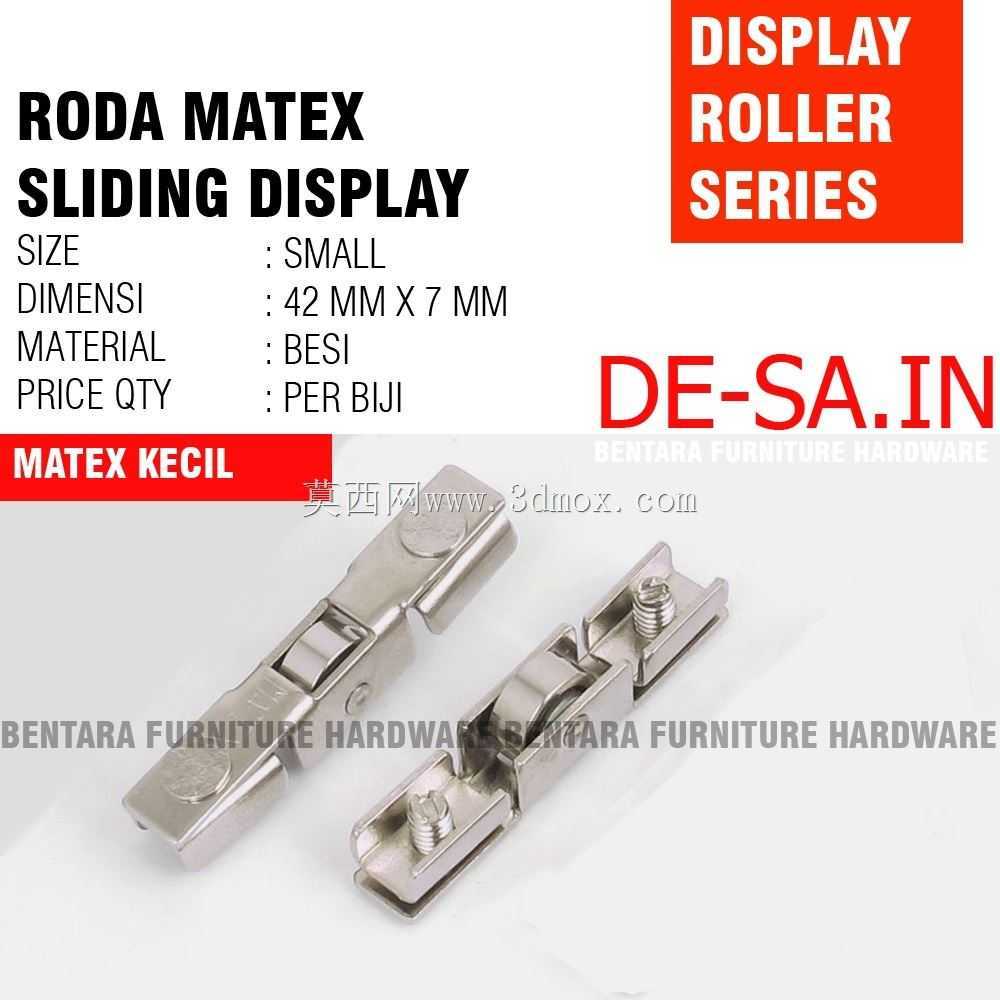

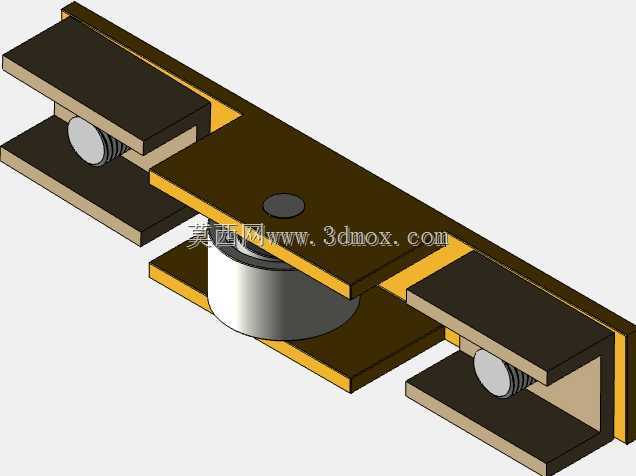

　　从结构建模的角度来看，这款组件的建模难点在于卡扣结构的细节还原，以及滚轮和转轴之间的配合间隙模拟，建模时需要严格按照实际安装尺寸预留卡扣的弹性变形量，保证模拟装配时卡扣可以顺利卡入安装卡槽，同时滚轮的圆柱度、基座安装面的平面度都需要符合五金冲压件的实际公差要求，不能按照理想刚体建模，否则导出的工程图会和实际加工需求存在偏差。这类滑动滚轮组件看似结构简单，但在实际应用中直接影响整套滑移机构的操作手感与使用寿命，设计时需要平衡结构强度、安装便捷性与滑动阻力三者的关系，在有限的尺寸边界内最大化提升组件的承载能力与耐磨性能，同时兼顾批量生产的工艺性，基座采用冲压工艺成型，不需要额外的机加工工序，滚轮采用标准件二次加工，能够有效控制生产成本，适合大规模量产应用。
