带PTFE垫12mm活塞销的100×70活塞结构

在中小排量通用内燃机、往复式压缩机这类依靠腔室容积变化实现能量转换的设备里，活塞是直接参与做功、压缩、进排气全流程的核心运动部件，这款100×70规格的活塞，适配缸径100mm、行程70mm的往复运动腔室，在通用汽油机、小型空气压缩机、低压液压往复缸的维修替换与非标设备定制场景中都有明确的适配空间。

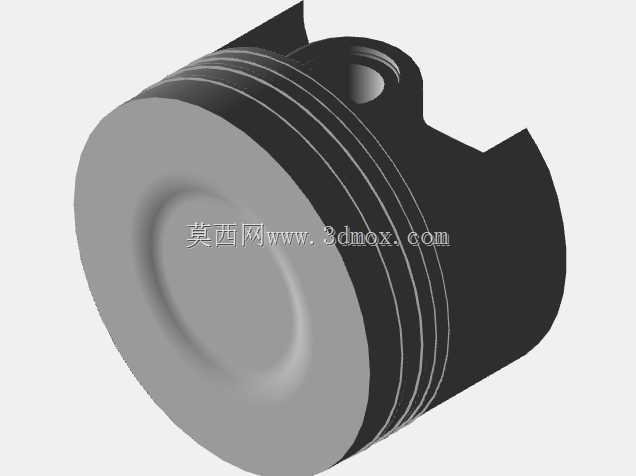

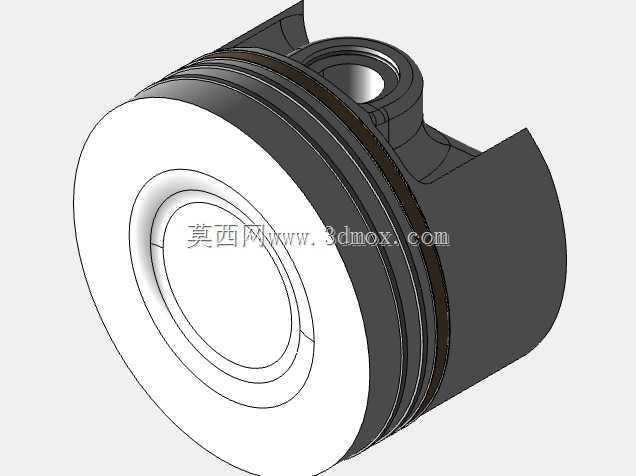

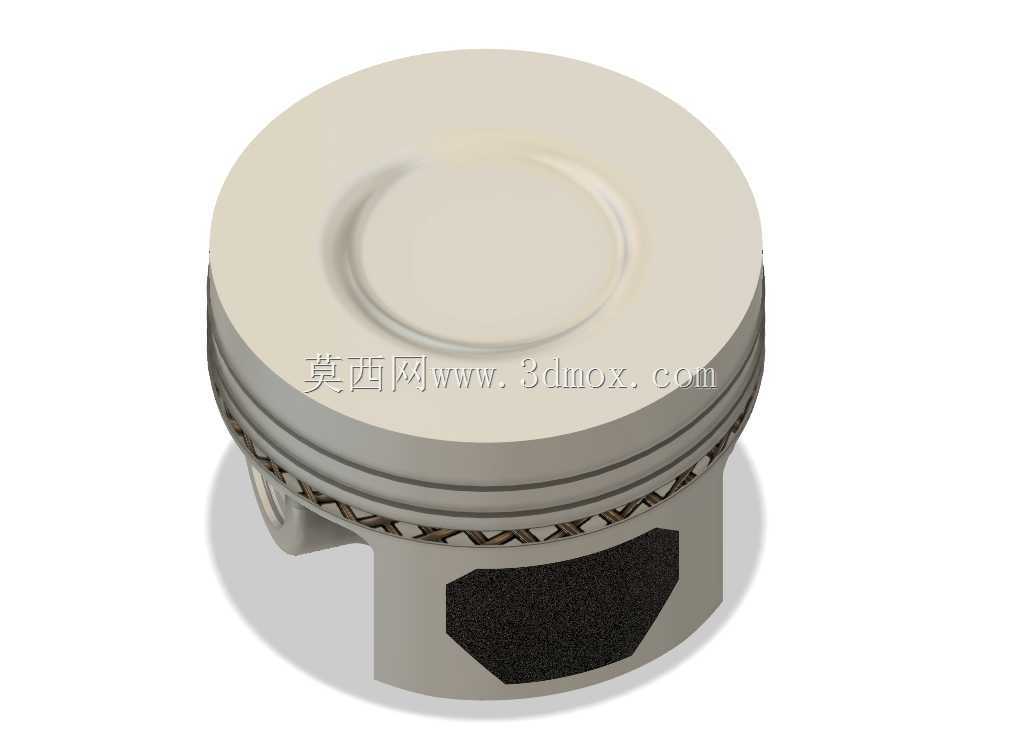

从实际工况适配角度看，活塞头部的环形槽结构是为安装活塞环预留的安装位，三道环槽的布局分别对应气环与油环的安装需求：上方两道气环负责密封燃烧腔或压缩腔的高压介质，避免工作过程中介质从活塞与缸壁的间隙窜出导致压力损失，下方油环则负责刮除缸壁上多余的润滑油，防止润滑油进入工作腔造成介质污染或是积碳堆积。活塞裙部的黑色减摩区域，是针对活塞往复运动过程中侧压力较大的接触面做的特殊处理，能够降低活塞与缸壁直接接触的摩擦系数，减少冷启动阶段的磨损量，同时避免活塞在高温工况下热膨胀后出现拉缸问题。

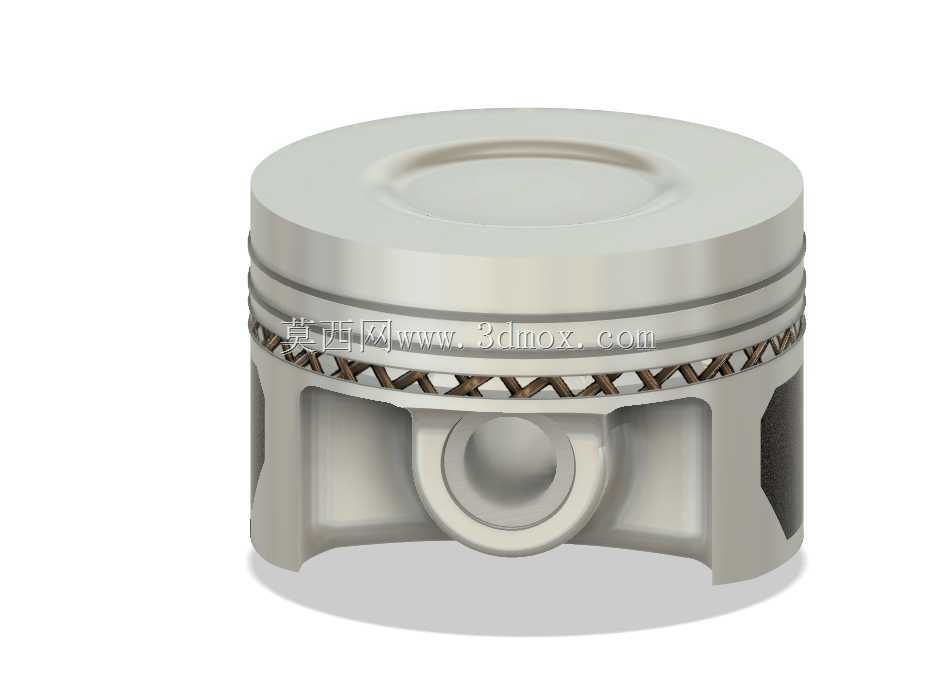

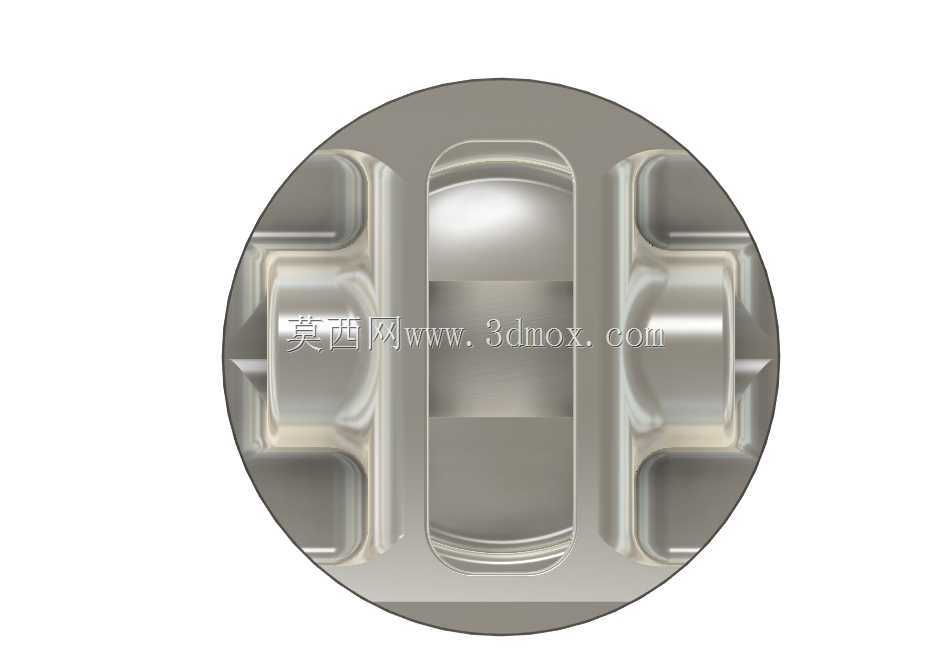

这款活塞配套的PTFE垫，安装在活塞顶部与活塞销的衔接位置？不对，实际结构中PTFE垫是设置在活塞端面的密封缓冲位置？不，仔细看结构，PTFE垫是嵌装在活塞销座的端面位置，用来缓冲活塞销工作过程中产生的轴向窜动，避免金属部件直接硬接触产生撞击异响，同时PTFE材料本身的自润滑特性，能够降低活塞销与销座之间的转动摩擦阻力，减少销轴的磨损速率。配套的12毫米直径活塞销，采用空心结构设计，在保证结构强度满足往复运动冲击载荷要求的前提下，尽可能降低自身重量，减少活塞组件往复运动产生的惯性力，降低曲轴连杆机构的动平衡负担。

设计过程中首先要考虑的是热膨胀量的匹配问题，活塞采用铝合金材质的话，热膨胀系数比铸铁缸套要高，所以裙部的型线设计不是正圆形，而是预先做成椭圆形态，长轴方向垂直于活塞销轴线方向，在工作温度升高后，活塞裙部膨胀会趋近正圆，保证全工况下活塞与缸壁的间隙均匀，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现卡滞。活塞顶部的凹坑结构，是为了适配燃烧室的形状设计，能够在压缩行程终点引导混合气形成合理的涡流，提升燃烧效率，同时凹坑的深度也直接决定了燃烧室的压缩比参数，适配不同燃料类型的燃烧需求。

安装边界方面，这款活塞的总高度匹配70mm行程的连杆摆动空间，活塞销孔的中心高度经过精确计算，保证活塞运行到上止点时，顶部与缸盖平面的余隙高度符合设计要求，不会出现活塞撞气门或是撞缸盖的问题。销孔的内径与12mm活塞销采用间隙配合，配合间隙控制在微米级，既保证活塞销能够在销孔内自由转动实现全浮式连接，又不会因为间隙过大产生冲击载荷。活塞环槽的宽度与深度尺寸严格匹配标准活塞环的规格，安装后环的侧隙与背隙符合密封要求，不会出现环卡滞或是密封失效的问题。

在实际设备选型应用中，这款活塞可以直接替换同规格的通用动力设备活塞，不需要对缸体、曲轴连杆机构做额外修改，PTFE垫的配置相比传统的铜垫或者无垫结构，能够有效延长活塞销的维护周期，在粉尘较多、润滑条件一般的野外作业动力设备上，这种结构的可靠性优势会更加明显。裙部的减摩涂层处理，也让活塞在磨合期的磨损量大幅降低，设备组装后不需要过长的磨合时间就能进入满负荷工作状态。
