带径向孔内花键连接轴套结构设计

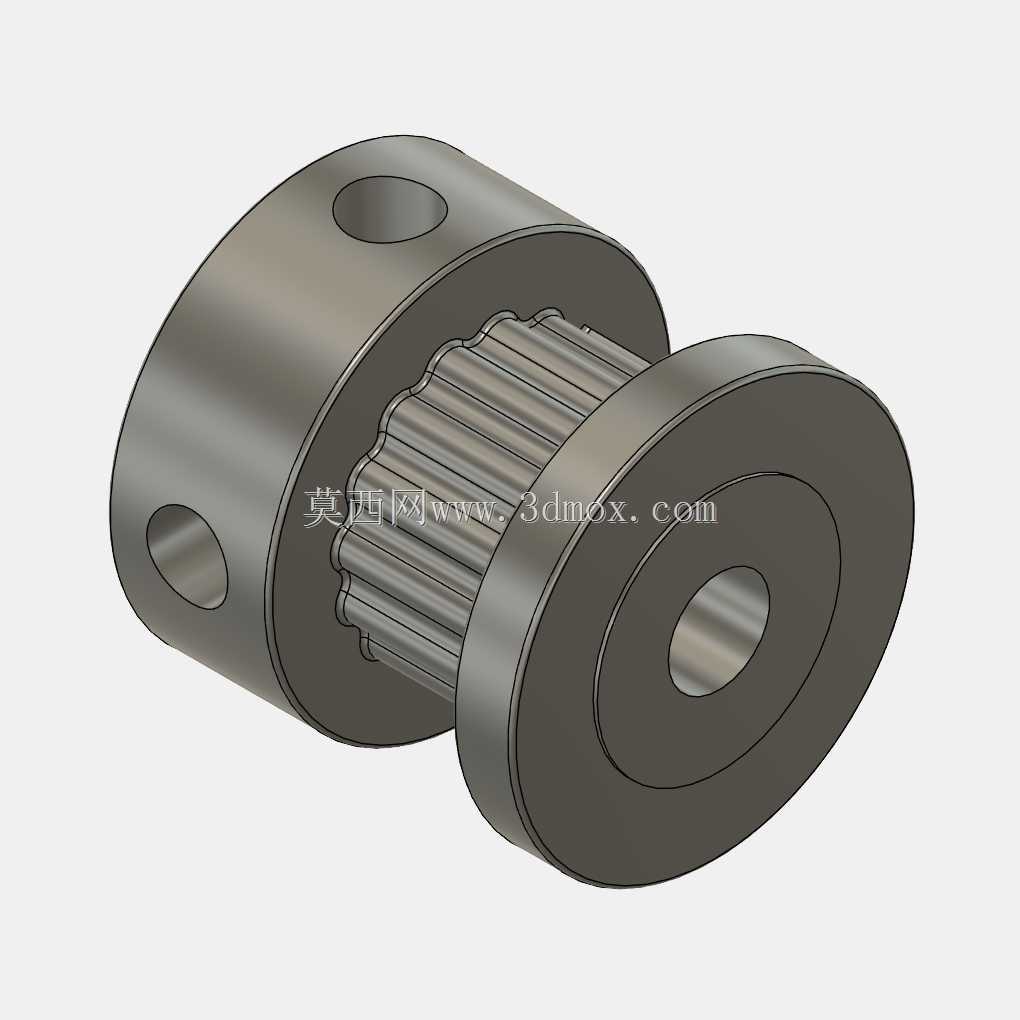

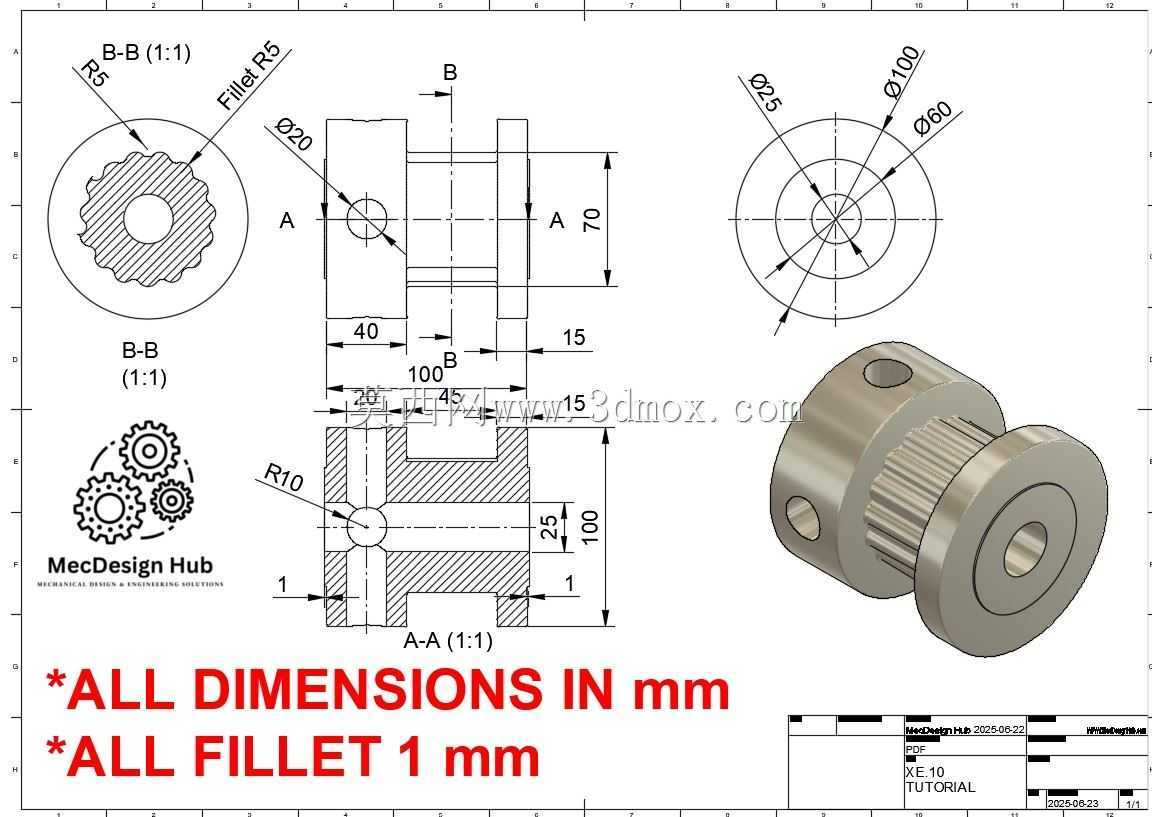

　　该零件属于传动系统中的轴间连接适配部件，主要应用在中小功率的动力传输场景中，常见于轻工自动化设备、小型输送装置、台式加工设备的动力输出端与执行端之间，用来弥补轴系对接时的同轴度微小偏差，同时传递额定扭矩，避免刚性连接带来的应力集中损伤。从结构功能来看，零件主体为阶梯轴套构型，大端外圆为光滑圆柱面，可作为安装定位基准，与配套的轴承内圈或者安装座孔形成间隙配合，装配时可通过压装或者热装的方式完成固定，外圆上开设的两个径向通孔为销钉安装孔，装配完成后可穿入圆柱销或者紧定螺钉，实现轴套与内部穿装轴的周向锁止，防止传动过程中出现相对打滑，同时也能限制轴套的轴向窜动，保证传动位置精度。

　　内孔采用矩形花键结构，相比普通平键连接，花键的多齿承载特性可传递更大的扭矩，同时齿侧的导向性更好，允许配套的花键轴在装配时做小范围的轴向滑动，适配需要轴向调整位置的传动场景，花键的齿根做了小圆角过渡，可降低应力集中系数，提升交变载荷下的零件疲劳寿命。小端的凸缘结构为轴向定位面，装配时可抵靠在轴承端面或者安装座的止口面上，确定轴套在轴系中的轴向位置，凸缘外圆直径小于大端外圆，可留出足够的密封件或者挡圈安装空间，避免相邻零件出现装配干涉。

　　设计过程中首先根据传递扭矩的大小计算花键的齿宽、齿高参数，确保齿面接触强度和齿根弯曲强度满足额定工况要求，径向孔的位置设置在大端实体最厚的区域，避免开孔后削弱轴套的整体刚性，两个径向孔呈180度对称分布，锁止时受力均匀，不会造成轴的偏载。外圆的同轴度公差控制在0.02mm以内，保证安装后轴套的回转精度，减少高速转动时的径向跳动，内花键的分度误差控制在IT7级精度，确保与配套花键轴的配合间隙均匀，传动过程中无卡滞、异响。

　　安装边界方面，大端外圆的配合尺寸需根据安装座孔的实际公差做适配，通常采用H7/k6的过渡配合，既保证装配后的连接刚性，又方便后期维护拆卸，径向孔的孔径与选用的锁止销直径采用H8/h7的间隙配合，方便销钉的穿装，内花键的有效长度需大于配套花键轴的啮合长度，保证齿面的充分接触，避免局部应力过大造成齿面压溃。实际应用中，该类轴套常替代传统的整体式联轴器，在安装空间受限的场景下使用，整体结构紧凑，零件加工工艺性好，大端外圆可通过普通车床一次装夹完成车削加工，内花键可采用拉削或者插削工艺成型，径向孔可通过钻床直接加工，不需要复杂的专用工装，制造成本较低，适合中小批量的设备配套使用。在日常维护中，可通过径向孔注入少量润滑脂，对花键配合面进行润滑，减少齿面磨损，延长零件的更换周期，当出现花键齿面磨损或者径向孔滑牙时，可直接更换该轴套，不需要更换整个轴系部件，降低设备的维护成本。
