35-40千瓦立式潜水火管供热锅炉结构

在小型分布式供热、民用独立采暖、小型作坊工艺供热场景中，紧凑型立式火管锅炉一直是兼顾占地与热效率的优选方案，这款35-40千瓦功率段的潜水火管结构，正是针对小空间安装、高热效率需求做的定向结构优化。从实际落地场景来看，这类功率段的设备多应用于200-300平的独立民居采暖、小型农产品烘干作坊的热源供给、偏远区域临时营地的供暖与热水供应，不需要复杂的管路配套，单台设备即可覆盖小范围的热需求，对安装场地的基建要求极低。

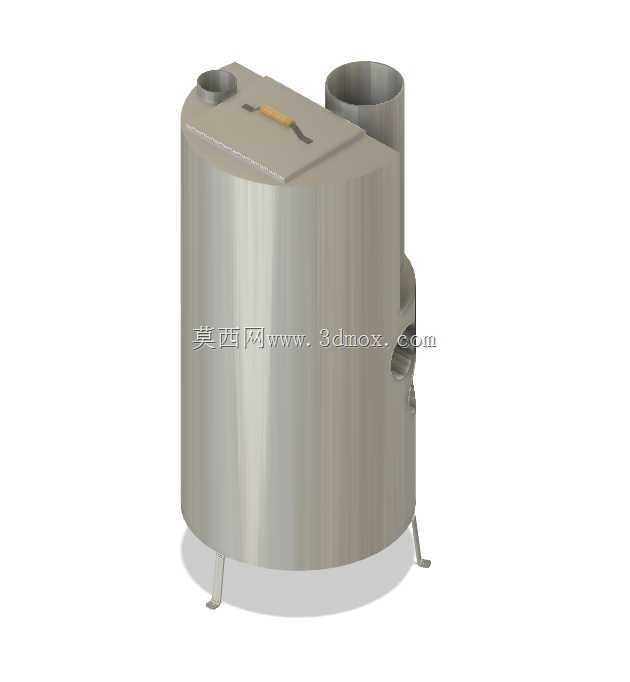

设备采用立式圆柱罐体作为主体承压结构，这种结构选型首先考虑的是小占地需求，圆柱形态在相同容积下的材料利用率最高，同时承压受力均匀，不需要额外做加强筋结构就能满足低压供热的承压要求。炉膛直径设定为320毫米，对应35-40升的水容积，这个参数匹配是经过热负荷计算确定的：35-40千瓦的热输出下，该水容积可以保证炉水的热缓冲能力，避免短时间取水或采暖负荷波动时出现水温骤变，同时不会因为水容积过大导致启炉升温时间过长，减少预热阶段的燃料浪费。炉排尺寸设定为200×150毫米，适配小块生物质、洁净型煤等常见民用燃料，炉排的通风间隙做了梯度排布，中心区域间隙略大保证核心燃烧区的供氧量，边缘区域间隙缩小避免漏料，同时配合炉体侧面的通风调节风门，可以根据燃烧工况精确调整进风量，让燃料在炉膛内实现充分燃尽，这也是该结构相比传统小型锅炉热效率更高的核心设计点。

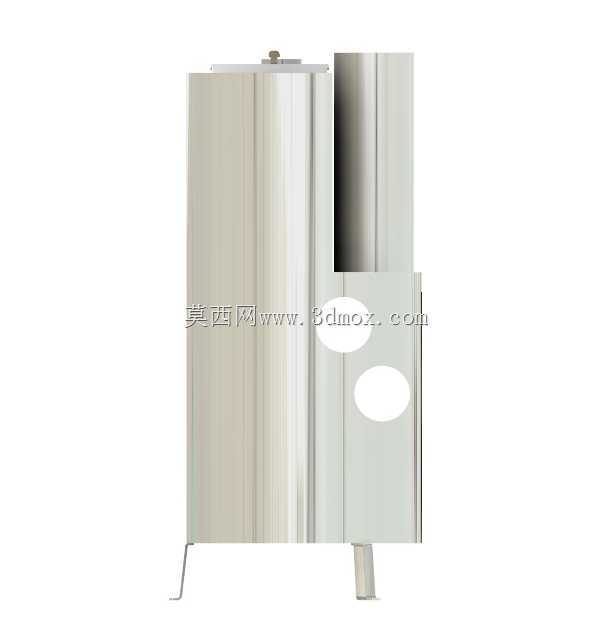

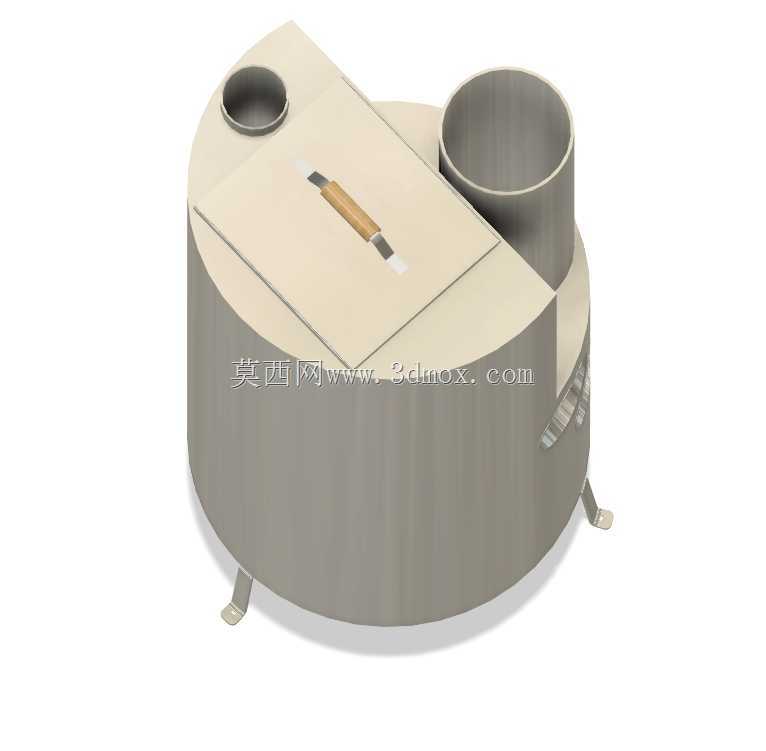

从安装边界来看，设备底部采用三点式支腿支撑，支腿高度预留了清灰操作空间，安装时只需要在平整的水泥地面做三个对应位置的预埋固定点即可，不需要做整体混凝土基础，大幅降低安装成本。罐体顶部设置两个接口，大直径接口为烟囱对接位，直接对接竖向排烟管即可将烟气导出室外，小直径接口为补水与排气共用接口，简化了顶部管路布局。罐体侧面预留的接口为热水出水与回水口，同侧布局的设计让管路连接可以集中在设备单侧，进一步压缩安装所需的侧向操作空间，在狭小的设备间内也能完成管路布设。

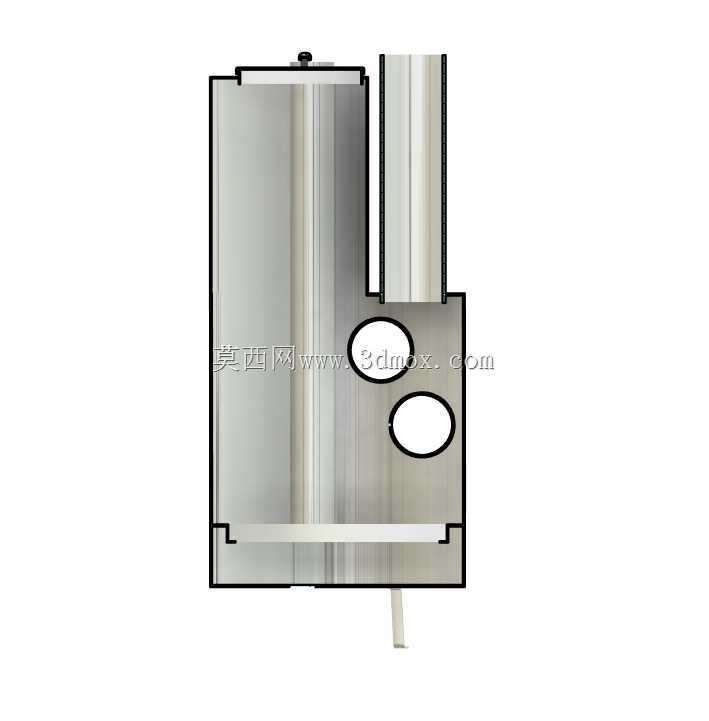

结构设计上，火管采用潜浸式布局，也就是高温烟气通过的火管全部浸没在炉水当中，烟气从炉膛流出后经过火管的过程中，热量可以通过管壁充分传递到炉水当中，减少排烟热损失。炉顶的操作位设置了带隔热手柄的清灰口盖，不需要借助额外工具就可以打开，方便日常运行中清理火管内的积灰，维持换热效率。风门调节结构设置在炉体侧下方，操作高度符合人体站立操作的习惯，运行过程中不需要弯腰或者借助梯子就可以调整通风量，适配非专业运维人员的日常操作需求。

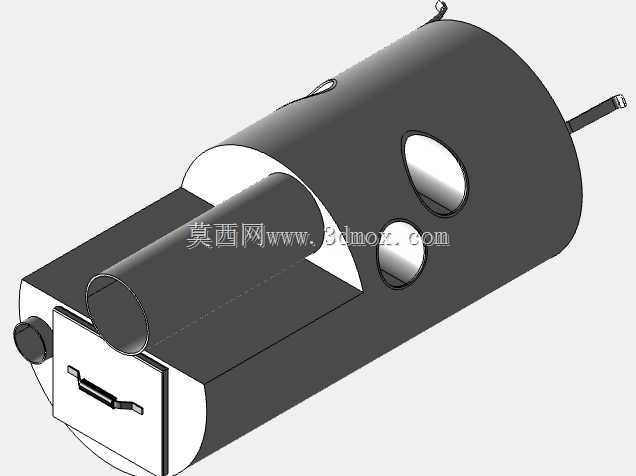

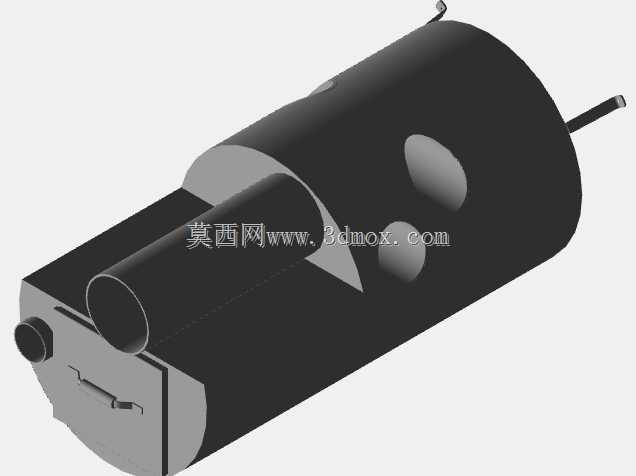

在建模逻辑上，整个结构优先还原了实际生产中的钣金卷制、焊接工艺特征，罐体的焊缝位置、支腿的焊接坡口、接口的翻边结构都做了对应还原，没有做过度的工艺简化，方便结构设计人员直接参考做生产图纸转化，也可以作为小型供热设备选型阶段的结构参考，核对安装空间、接口位置是否适配现场条件。对于三维建模从业者来说，这个模型的圆柱曲面与接口相贯线处理、薄壁钣金结构的抽壳逻辑、支撑件的受力结构布局，都可以作为小型压力容器类设备建模的参考案例，理解这类设备从功能需求到结构落地的设计逻辑。
