高压发动机燃油喷射系统外螺纹连接接头

在柴油与汽油发动机的直喷燃油系统中，油路的密封可靠性直接决定整机运行稳定性，这款外螺纹式燃油接头，正是针对高压燃油输送环节的密封连接需求设计的核心油路部件。从实际装车应用场景来看，这类接头主要布置在高压油轨与喷油器的衔接段、高压油泵出油端与燃油管路的对接位置，需要长期承受150bar以上的燃油喷射压力，部分缸内直喷机型的工况压力甚至会突破350bar，同时还要耐受燃油介质的长期腐蚀、发动机运行带来的持续振动，以及-40℃到120℃的宽幅温度交变，对接头的结构强度、密封性能都提出了极高要求。

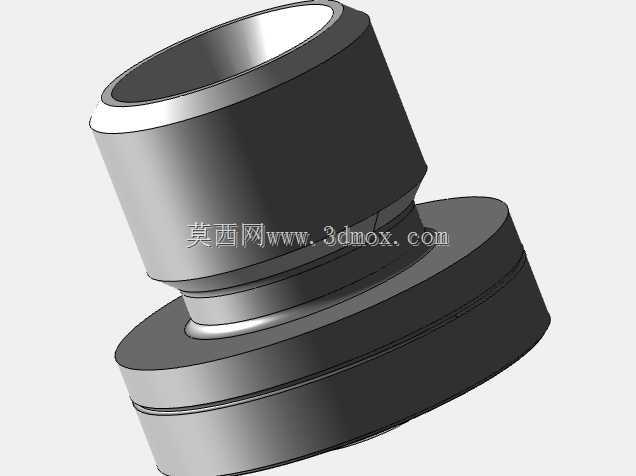

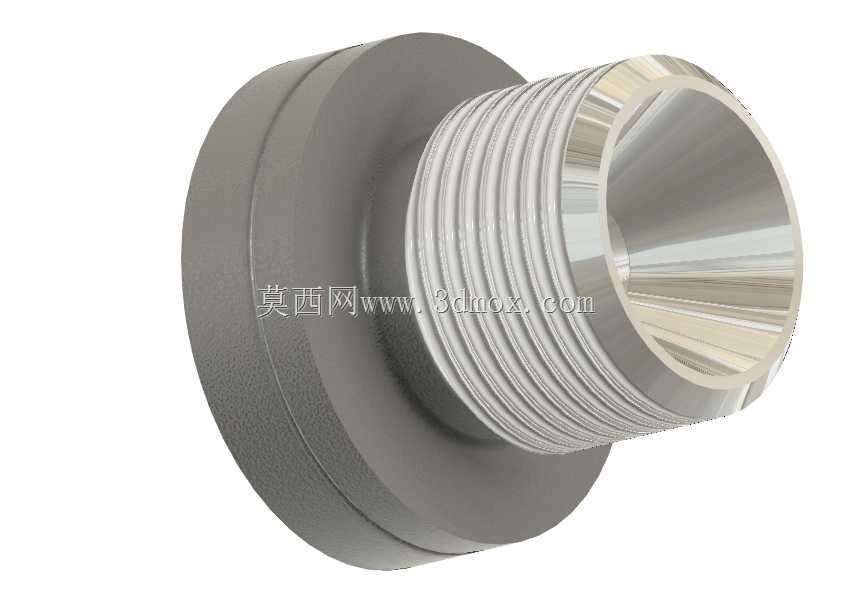

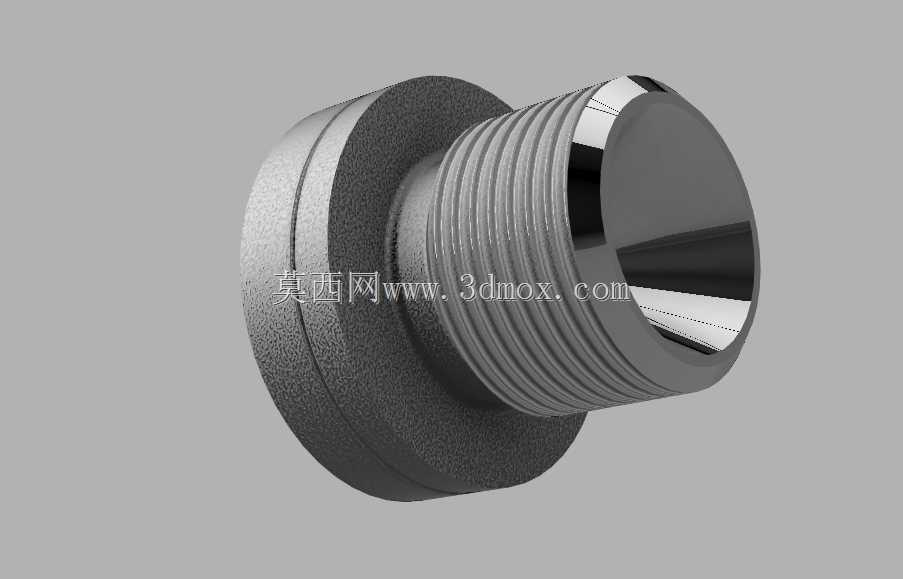

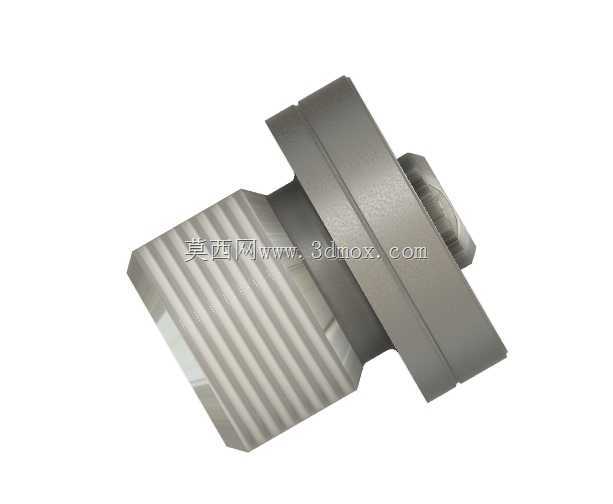

从结构设计思路来看，这款接头采用了一体式车削成型的结构，没有额外的拼接焊缝，从根源上避免了焊接位置的应力集中与渗漏风险。接头一端为带法兰边的外螺纹结构，法兰边的厚度经过精确计算，在安装锁紧时能够提供足够的压紧力支撑，不会因为扭矩过大出现法兰变形，也不会因为扭矩不足导致密封面压合不紧；螺纹段采用标准公制细牙螺纹，牙型角精度控制在6H级，螺纹表面做了磷化处理，既能够提升安装时的螺纹咬合顺滑度，也能避免长期使用后螺纹锈蚀粘连，方便后期维修拆卸。接头的内孔采用锥面密封结构，密封锥面的粗糙度控制在Ra0.8以内，与对接的管路锥面能够实现线性密封，不需要额外加装密封垫片，依靠金属面的硬密封即可满足高压工况下的零渗漏要求，避免了橡胶密封件长期浸泡燃油出现老化溶胀的问题。

从安装边界尺寸来看，这款接头的法兰边外径比螺纹大径大4mm，安装时需要在对接基体上预留对应的沉台空间，沉台的平面度要求控制在0.05mm以内，避免安装后出现偏斜导致密封失效；螺纹段的有效旋合长度为12mm，能够保证在标准拧紧扭矩下，螺纹啮合的牙数满足高压工况的抗拉强度要求，不会因为油压脉冲出现螺纹滑牙脱出。接头的内孔通径经过流量校核，在满足结构强度的前提下尽可能扩大通径尺寸，减少高压燃油流过时的节流损失，避免因为通径过小导致燃油压力降过大，影响喷油器的喷射精度。接头的外表面做了氧化发黑处理，在发动机舱的复杂环境下能够具备不错的防锈能力，表面的哑光质感也方便安装时观察是否存在燃油渗漏的痕迹。

在实际选型匹配过程中，设计人员需要重点核对接头的螺纹规格、密封锥面角度与对接部件的一致性，同时要根据系统的额定工作压力核算接头的壁厚是否满足强度要求，这款接头的壁厚设计充分考虑了压力脉动带来的疲劳载荷，经过100万次压力脉冲循环测试后，不会出现裂纹、变形等失效问题。在三维建模过程中，建模人员需要重点还原螺纹的牙型细节、密封锥面的角度公差、法兰边的安装定位尺寸，避免因为建模误差导致后续装配时出现干涉，或者密封面位置错位影响密封效果；同时要注意还原接头表面的工艺特征，比如车削加工的纹理、法兰边的倒角细节，这些细节虽然不影响功能，但在做整机装配的数字孪生验证、维修培训动画制作时，能够提升模型的真实感，方便现场维修人员快速识别对应部件。

不同于普通的低压油路接头，这款高压燃油接头的所有尺寸公差都经过严格校核，比如密封锥面与螺纹轴线的同轴度控制在0.02mm以内，避免安装后锥面出现偏磨，导致密封失效；法兰边的端面与螺纹轴线的垂直度控制在0.03mm以内，保证锁紧时法兰面能够均匀压合在对接基体的表面，不会出现局部压合不紧的问题。在发动机台架测试环节，这类接头需要经过长时间的高低温循环、振动冲击、压力脉冲测试，确保在全工况范围内都不会出现渗漏、开裂、脱落等问题，毕竟一旦高压燃油出现渗漏，不仅会导致发动机供油不足、动力下降，还可能引发火灾等严重安全事故，因此每一处结构细节的设计都经过了多轮验证优化。
