7V级环形交流旋转变压器传感组件

　　在伺服驱动、新能源电驱、高精度回转工作台这类需要实时获取转子角位置、角速度信号的场景里，旋转变压器的可靠性远高于光电式编码器，尤其是在存在强振动、宽温域、油污粉尘干扰的工业现场，这类基于电磁感应原理的角位置传感部件，不会因为光学码盘沾污、磕碰出现信号丢失，是恶劣工况下位置反馈链路的核心元件。这款7V规格的环形交流旋转变压器，采用扁平式环形定子结构，中心预留的大尺寸通孔可以直接穿过电机主轴、回转台芯轴，不需要额外设计联轴转接结构，能大幅压缩轴向安装空间，适配中空轴类设备的集成需求。

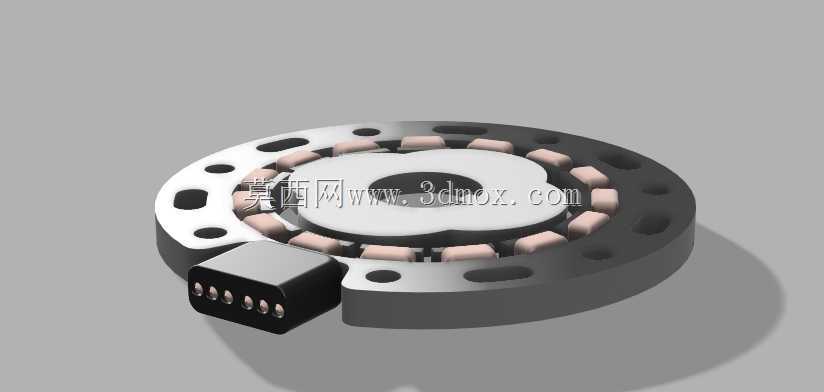

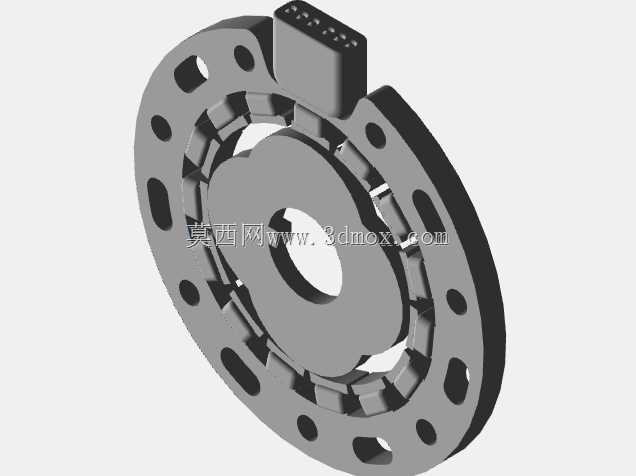

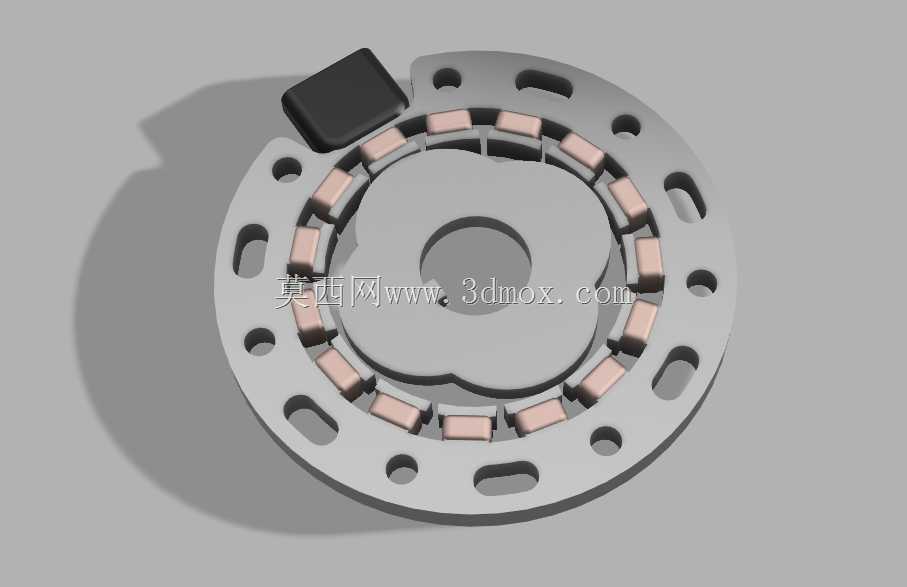

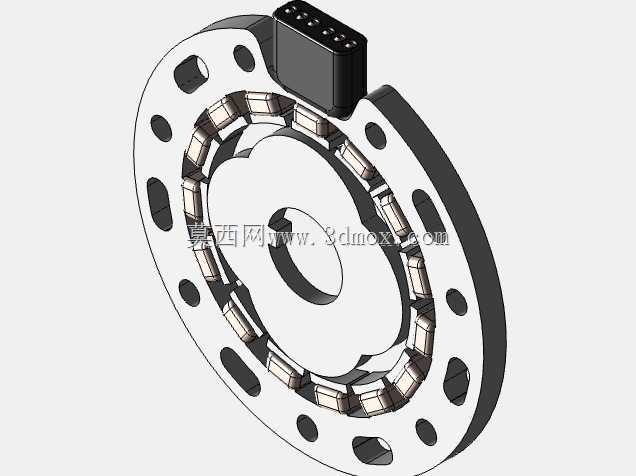

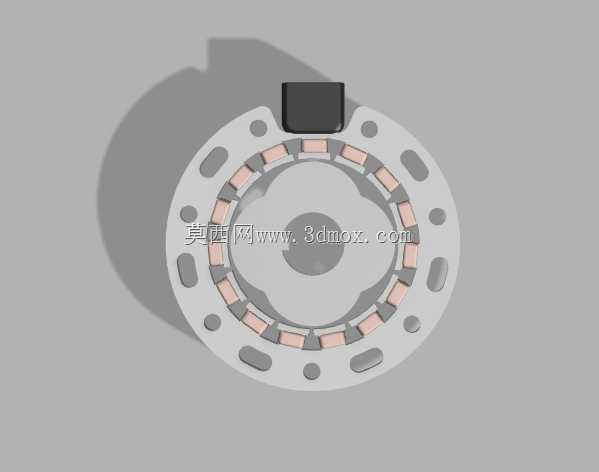

　　从结构设计上看，定子外圈均匀分布的多个安装通孔，对应不同安装基座的孔位公差做了适配，安装时可以通过穿装螺栓直接将定子固定在设备端盖的基准面上，定子端面的定位止口与基座安装位的配合公差控制在小间隙配合区间，能保证定子与转子的同轴度偏差控制在允许范围内，避免因为偏心带来的角位置检测误差。定子内侧沿圆周均匀排布的励磁绕组与信号绕组槽位，绕组嵌装后做了绝缘灌封处理，端部的黑色出线防护块将绕组引出线做了固定与应力释放，避免设备运行过程中振动拉扯导致绕组断线，引出线的排布方向贴合定子端面，不会额外占用径向空间。实际应用中，这类旋转变压器通常和被检测的回转部件同轴安装，转子部分随被测轴同步转动，定子部分固定在静止的机座上，当励磁绕组通入固定频率的交流励磁信号后，信号绕组会根据转子的角位置输出对应幅值的正余弦信号，后端的解码电路通过解析两路信号的幅值关系，就能换算出实时的绝对角位置，不需要开机回零操作，即使设备断电重启后也能直接获取当前轴的位置信息，这一点在机床主轴、机器人关节、新能源汽车驱动电机的位置反馈场景中尤为重要。

　　设计这类传感组件时，首先要匹配被测轴的穿轴直径，中心通孔的尺寸要略大于被测轴的最大外径，预留足够的装配间隙，避免轴转动过程中与定子内圈发生剐蹭；其次要核算安装孔的分布圆直径，确保和设备端盖的预装孔位完全匹配，避免出现安装错位；定子的整体厚度要控制在安装腔的轴向空间范围内，装配后要保证定转子之间的气隙均匀，气隙偏差过大会直接导致信号畸变，影响检测精度。绕组的排布采用等节距嵌装方式，能有效降低高次谐波对输出信号的干扰，提升角位置检测的线性度，灌封材料选用耐温等级匹配的绝缘树脂，既能固定绕组避免振动位移，也能起到防潮、防油污的作用，适配工业现场的复杂使用环境。

　　这类环形结构的旋转变压器相比分体式的角位置传感器，集成度更高，安装调试的步骤更简单，不需要现场调整定转子的相对初始位置，出厂前已经完成了零位标定，现场安装时只要保证同轴度符合要求，就能直接投入使用，能大幅缩短设备的装配调试周期。在选型适配时，除了安装尺寸的匹配，还要注意励磁电压的匹配，这款7V规格的产品对应后端解码电路的励磁输出电压为7V，不能直接套用其他电压等级的解码板，否则会出现输出信号幅值不匹配、检测精度下降甚至绕组烧毁的问题。另外定子外圈的异形减重孔，在保证结构刚度的前提下降低了整体重量，也减少了金属材料的用量，对于对重量敏感的机载、移动设备场景，这类轻量化设计能有效降低整体负载。
