压缩空气压力检测用0-16bars压力传感元件

在气动控制系统、压缩空气管网、小型工业气源处理单元的搭建与改造过程中，压力检测元件的选型与安装直接决定了整套系统的压力闭环控制精度，这款适配0-16bars量程的压缩空气压力传感元件，就是针对这类场景的安装需求完成的结构设计。从实际工况适配角度看，这类传感元件常被集成在阀组安装块的预留检测口、气源处理三联件的下游取压点、气动执行元件的进气端支路，用来实时反馈管路内的压缩空气实际压力，既可以为PLC控制系统提供压力模拟量信号，完成低压报警、超压泄放、压力维持等逻辑控制，也可以配合现场数显单元，为设备运维人员提供直观的管路压力读数，避免因压力不足导致气动执行机构出力不够、动作不到位，或是压力过高造成密封件加速老化、管路接头崩脱等常见气动系统故障。

从设计思路上看，这款传感元件的结构完全围绕工业现场的快装需求做了适配，主体采用紧凑型柱式结构，没有多余的外凸结构，在阀块密集排布的安装场景下，不会和相邻的电磁阀、节流阀、快插接头产生安装干涉。取压端采用标准G1/4外螺纹接口，这也是气动系统中最常用的管路接口规格，不需要额外做转换接头适配，直接就可以拧入阀块上预先加工的内螺纹取压孔，配合密封垫圈就能完成可靠的压力密封，安装扭矩控制在合理区间内，既不会因为扭矩过大导致螺纹滑牙、传感元件壳体变形，也不会因为扭矩不足出现压缩空气泄漏。电气连接端采用标准的工业接插件接口，接线时不需要拆开传感元件本体，直接把预制好的航空插头对准卡槽插入就能完成电气连接，现场布线效率比传统的接线端子式传感元件高很多，也能避免车间内的油污、粉尘进入接线腔造成接触不良。

从功能特性上看，这款传感元件覆盖了常规工业压缩空气系统的全部常用压力区间，常规工厂压缩空气管网的供气压力一般在6-8bars，即使是特殊的高压气动回路，压力也很少超过12bars，16bars的满量程设计预留了足够的压力安全余量，不会因为管路内的瞬时压力冲击造成传感元件膜片损坏。信号输出层面，它同时适配工业场景常用的模拟量信号类型，不管是老式设备常用的0-5V、0-10V电压信号，还是抗干扰能力更强的4-20mA电流信号，或是带数字通讯的RS485接口，都可以根据实际的控制系统需求做对应选型，不需要额外加装信号转换模块，能直接适配不同出厂年代的工业设备，在老旧气动设备的压力检测升级改造场景中适配性很强。

关于安装边界与尺寸配合，这款传感元件的主体外径控制在极小的尺寸范围内，当多个传感元件并排安装在阀块上时，相邻两个元件的中心距只需要留足20mm的空间就可以完成安装和后期接线操作，不会出现扳手空间不足的问题。安装时需要注意取压孔的加工深度，阀块上的内螺纹孔深度要比传感元件的外螺纹拧入深度深2-3mm，避免螺纹拧到底之后传感元件端面和阀块安装面之间存在间隙，造成密封失效。传感元件的安装方向没有严格限制，可以水平安装、垂直安装甚至倾斜安装，不会因为安装姿态影响压力检测精度，但是在冷凝水较多的管路场景下，尽量让传感元件从阀块的侧面或者上方取压，避免管路内的冷凝水长期积存在传感元件的取压腔体内，对内部的压力检测膜片造成长期浸泡腐蚀，缩短元件的使用寿命。另外在布线时，传感元件的信号线要和动力线分开走线，避免变频器、伺服电机产生的电磁干扰串入信号回路，造成压力检测数值跳变，影响系统的控制稳定性。

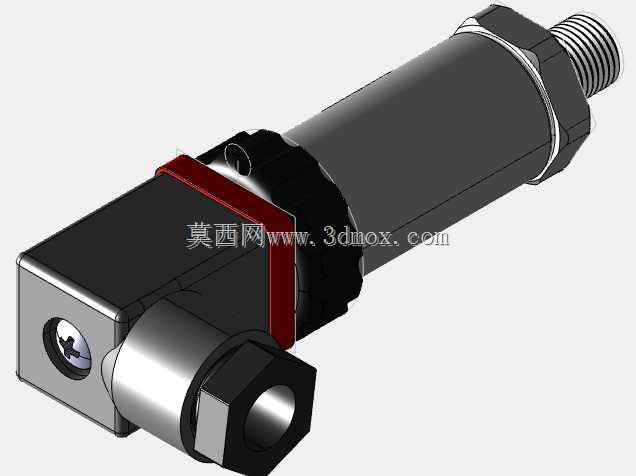

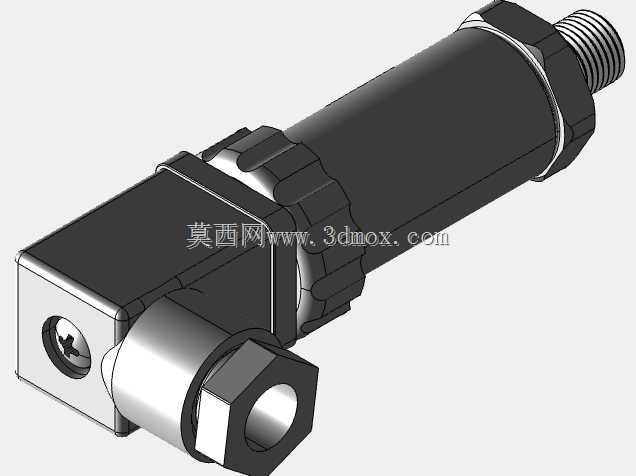

在实际的三维建模过程中，这款传感元件的细节结构完全按照实物的安装尺寸做了还原，包括外螺纹的牙型、接插件的卡槽位置、壳体上的扳手卡位结构，在做阀块总成的装配干涉检查时，可以直接把这个模型调入装配体，模拟实际的安装过程，提前排查阀块上的相邻元件是否存在位置冲突，取压孔的位置是否合理，布线空间是否充足，避免在实际加工装配的时候才发现干涉问题，造成阀块返工、安装空间不足等问题。对于做气动系统设计、非标自动化设备开发的工程师来说，这类标准化的传感元件三维模型，可以大幅减少阀块设计、管路布局阶段的重复建模工作量，把更多的精力放在气路逻辑优化、元件选型匹配上，而不是花费时间去测绘每个标准外购件的结构尺寸。
