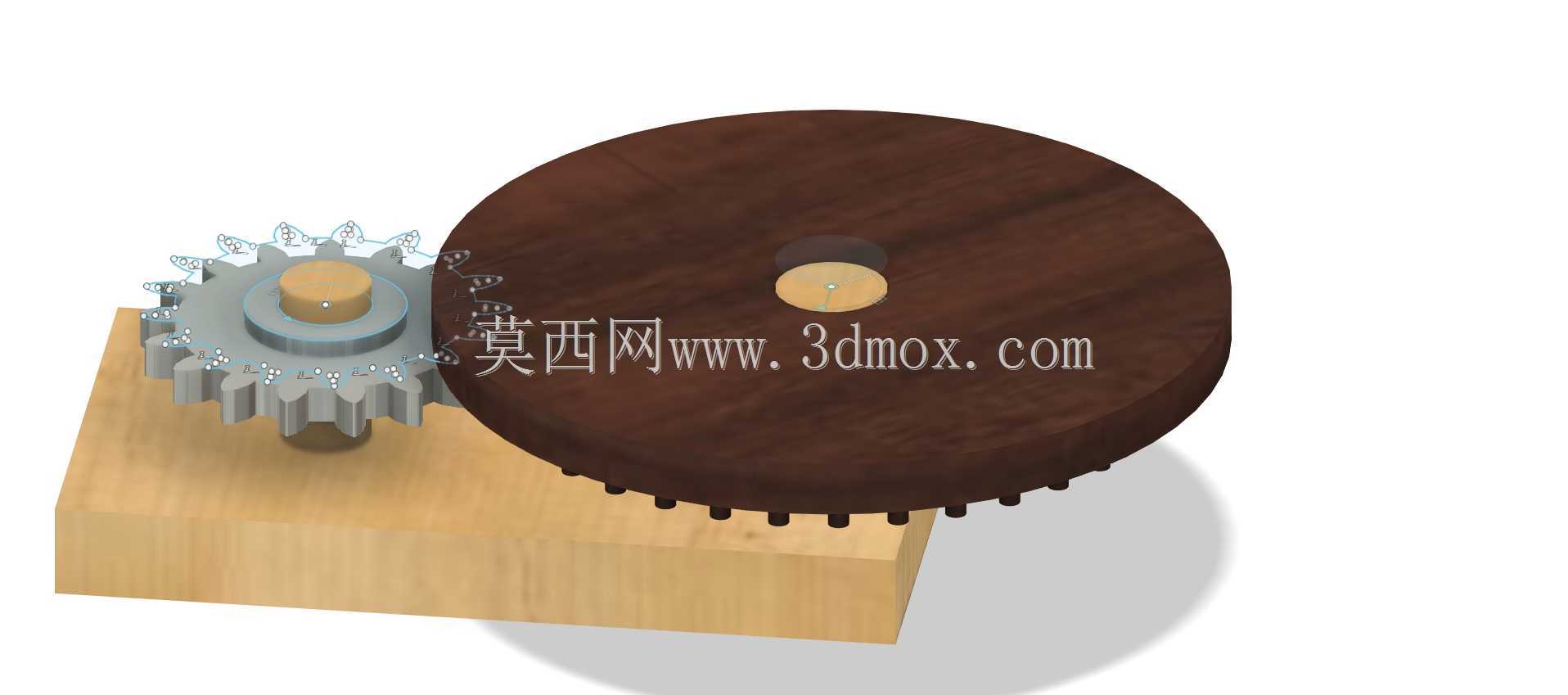

齿轮与木质转盘组合简易传动机构

这套齿轮与木质转盘组合的简易传动机构，常被应用在小型演示教具、手工创意机械装置、低负载间歇传动工位中，核心是通过小模数金属齿轮与大直径木质齿盘的啮合，实现小扭矩输入下的大减速比传动，满足低速转动的输出需求。从实际使用场景来看，这类结构不需要复杂的润滑系统，木质构件的加工门槛低，很适合用于机械原理科普展示，让观察者直观理解齿轮啮合的减速逻辑，也能嵌入到小型文创动态装置里，作为驱动木质摆件缓慢转动的核心传动单元，部分低负载的物料分送工位也会采用类似结构，通过转盘的间歇转动完成小件物料的工位切换。

从功能特性上看，这套机构的小齿轮采用金属材质加工，齿形为标准渐开线圆柱直齿，能保证啮合过程中的传动平稳性，避免出现卡滞或跳齿问题；大直径转盘采用木质材料制作，边缘均匀加工出与小齿轮模数匹配的啮合齿，既降低了整体结构重量，也能通过木质材料的轻微形变抵消部分啮合冲击，减少传动过程中的噪音。下方的木质底座承担整个机构的支撑定位作用，小齿轮的转轴通过过盈配合固定在底座的安装孔内，保证齿轮转动时的径向跳动量控制在合理范围内，大转盘的中心设置有定位凸台，与底座上的中心定位孔配合，限制转盘的水平窜动，让转盘始终绕固定中心轴转动。

设计思路上，这套结构优先考虑了加工便利性与传动可靠性的平衡，没有采用复杂的多级齿轮减速，而是通过单对齿轮的大传动比实现减速效果，小齿轮的齿数与大齿盘的齿数比经过匹配计算，能保证输入轴转动多圈时，转盘仅转动很小的角度，匹配低速输出的需求。齿形设计上兼顾了木质材料的加工特性，没有采用过小模数的齿形，避免木质齿在加工或啮合过程中出现崩齿问题，齿顶高与齿根高的参数设置也预留了足够的啮合间隙，抵消木质材料受温湿度影响产生的微小形变，保证长期使用下的啮合顺畅。

从安装边界与尺寸配合来看，小齿轮的转轴直径与底座安装孔的配合采用过渡配合，既方便装配时的压入操作，也能避免转轴在转动过程中出现松旷；大转盘中心的定位凸台高度经过设计，既能保证转盘与底座之间留有足够的间隙，避免转盘转动时与底座表面产生摩擦，也不会因为凸台过高导致转盘整体重心上移，影响转动稳定性。齿轮与齿盘的中心距经过精确计算，保证啮合时的齿侧间隙处于合理范围，间隙过大会导致传动回程误差增大，间隙过小则会加剧齿面磨损，甚至出现卡滞无法转动的问题。整个机构的整体外形尺寸紧凑，底座为矩形木质结构，占用的安装空间小，不需要额外的复杂安装固定结构，直接放置在平面上即可稳定工作，适配多种小型装置的安装空间要求。

在实际装配调试过程中，需要注意小齿轮转轴的垂直度，若转轴与底座平面存在倾斜，会导致齿轮啮合时出现偏载，加剧局部齿面的磨损，同时也会增大转动阻力；大转盘的中心定位孔与凸台的配合需要保证同轴度，否则转盘转动时会出现圆周方向的跳动，导致啮合间隙周期性变化，出现转动时松时紧的问题。木质齿盘的齿面加工完成后，可以做简单的打磨处理，去除毛刺，降低啮合过程中的摩擦阻力，不需要额外添加润滑脂，避免油脂渗入木质材料影响结构强度。这套结构的负载能力有限，仅适合传递小扭矩的运动，不能用于大负载的动力传动场景，在选型应用时需要明确其负载边界，避免过载导致木质齿断裂或齿轮轴变形。
