135×290mm规格2835贴片式LED发光面板

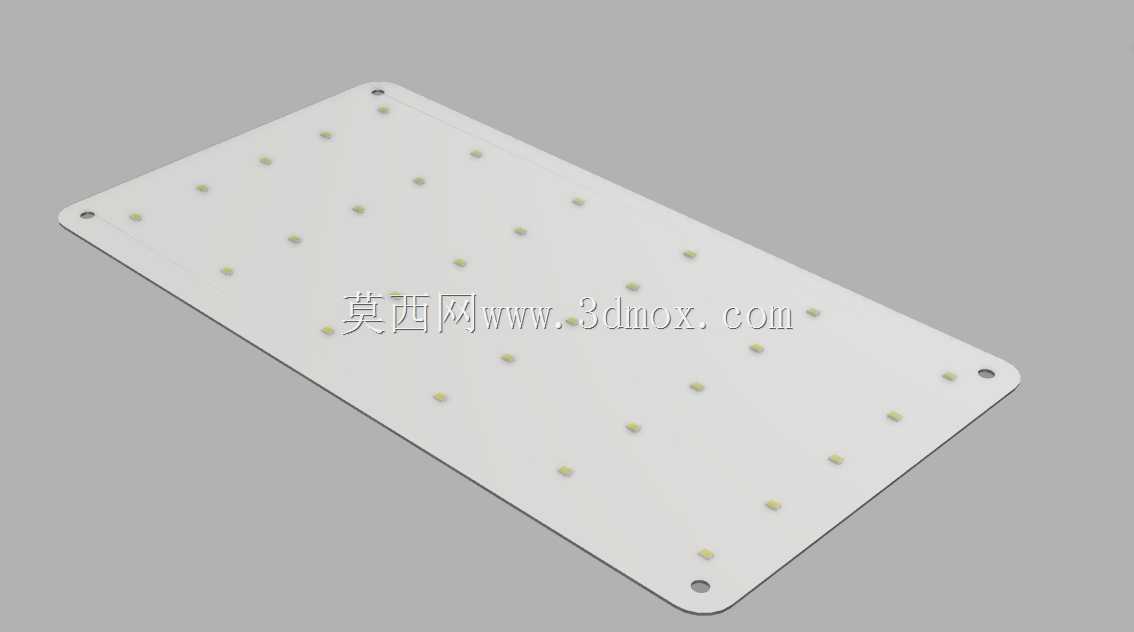

这款平板式LED发光组件，核心采用2835规格SMD灯珠作为发光单元，整体外形为规整矩形，长宽尺寸设定为135mm×290mm，板面四个角位预留了标准安装孔位，可直接通过螺丝完成与设备基体的固定，无需额外设计转接支架，适配多数紧凑型照明腔体的安装边界。从实际应用场景来看，这类平板光源常被嵌入小型设备操作面板背光、工业控制柜内部照明、紧凑型商用展柜局部补光、小型洁净工作台面照明等位置，相比传统柱状荧光灯管，它的出光面均匀无暗区，厚度更薄，不会占用过多设备内部的结构空间，也不会因为灯管凸起影响设备内部的走线布局。

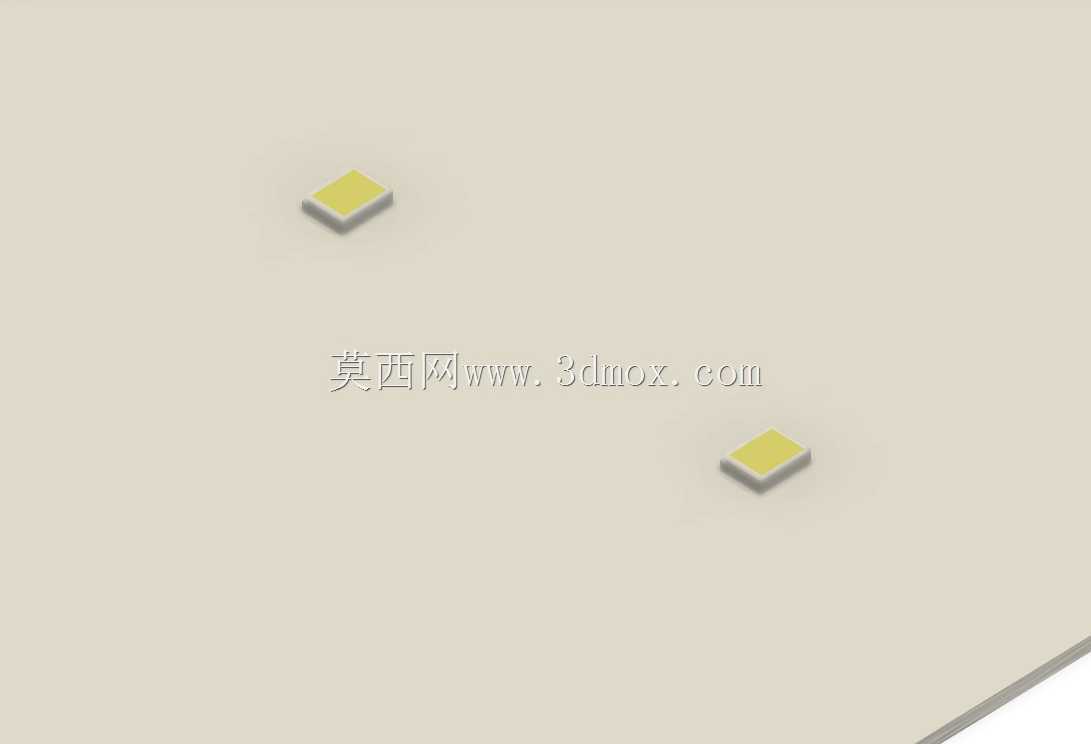

设计过程中，灯珠采用等距矩阵排布逻辑，每颗灯珠的间距经过反复校核，既保证相邻灯珠的发光范围在扩散板作用下完全衔接，避免出现肉眼可见的灯珠光斑，又不会因为灯珠排布过密造成不必要的成本浪费，同时控制整板的工作发热在合理区间，配合铝基板本身的散热能力，无需额外加装散热鳍片即可满足长期连续工作的散热需求。基板选用高导热铝基材质，背面无需做额外绝缘处理即可直接贴合金属安装面，既可以通过安装基体辅助散热，也能避免基板与金属件接触造成的短路风险，四个安装孔的孔位做了沉台设计，螺丝锁紧后螺帽不会突出板面，保证安装完成后板面与安装面完全贴合，不会出现凸起间隙。

从功能特性来看，这款LED面板属于低压直流驱动组件，可直接匹配常规12V/24V设备供电回路，无需额外配置高压驱动模块，适配工业设备常用的供电等级，降低设备电气设计的复杂度。板面的灯珠焊接采用回流焊工艺标准设计，焊盘尺寸预留了足够的公差，既适合量产阶段的自动化贴片焊接，也适合小批量试制阶段的手工焊接修复，单颗灯珠损坏后可直接单独更换，无需报废整板，降低后期维护成本。出光面预留了扩散板安装位，可根据实际使用需求搭配磨砂或柔光扩散板，调整出光的柔和度，若用于设备状态指示场景，也可直接不加装扩散板，提升灯珠的指向性辨识度。

在安装适配性上，整板厚度控制在2mm以内，安装孔的中心距与板面边缘的距离统一设定为5mm，适配市面上多数标准小型面板的安装开孔尺寸，设计人员在做设备结构布局时，可直接将该面板的尺寸参数导入装配体，无需反复调整腔体的预留空间，孔位的公差设定按照IT7级精度控制，即使安装基体的孔位存在小幅加工误差，也能顺利完成装配，不会出现孔位错位无法安装的问题。板面的走线全部做了沉铜处理，载流量可满足整板满功率工作的电流需求，不会因为走线过细造成线路发热烧毁，进线端预留了标准焊盘位置，可直接焊接导线，也可插接标准接插件，适配不同的接线工艺需求。

不同于常规民用照明的LED面板，这款组件的设计完全面向工业设备配套场景，没有多余的装饰结构，所有结构设计都围绕安装便捷性、工作可靠性、维护便捷性展开，没有冗余的造型设计，所有尺寸参数都经过实际装配验证，可直接用于各类需要紧凑型平面光源的设备结构中，设计人员调用该模型时，可直接匹配自身设备的安装腔体尺寸，快速完成光源部分的结构设计，无需从零开始绘制灯珠排布、孔位、基板轮廓，大幅缩短结构设计的周期。
