15毫米规格阀用浮动触点结构设计

项目分类:阀门 发布时间:2025-10-12 ID:1082856
  • 15毫米规格阀用浮动触点结构设计
  • 15毫米规格阀用浮动触点结构设计
  • 15毫米规格阀用浮动触点结构设计

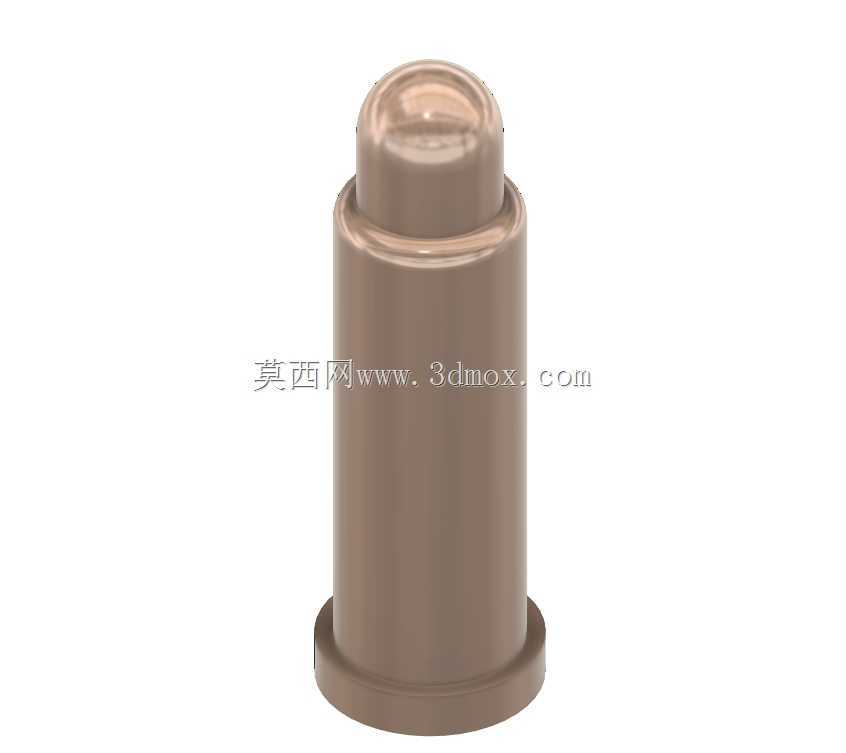

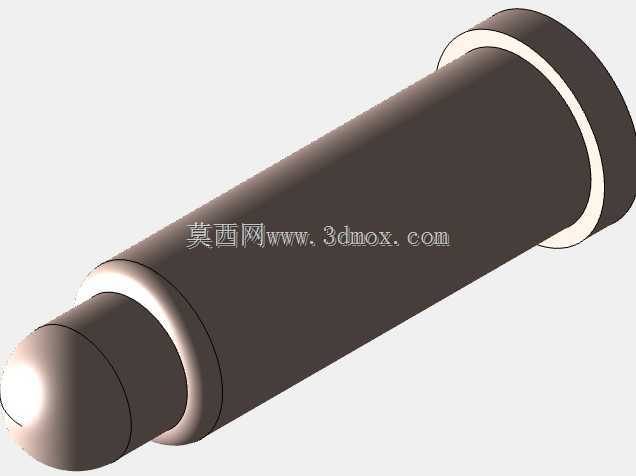

在液压阀块、气动控制元件的信号反馈回路里,浮动触点是承担位置信号通断、接触压力自适应补偿的核心小尺寸构件,这类零件的设计精度直接决定阀组信号反馈的可靠性,一旦触点出现卡滞、接触压力不足或者过度磨损,整套阀组的位置反馈就会出现误报,轻则导致设备动作逻辑错乱,重则引发生产线的非计划停机。这次设计的15毫米规格浮动触点,首先从安装边界倒推结构尺寸:整体安装腔的预留深度为14.8毫米,安装基座的定位孔直径为8.2毫米,因此触点主体的外径设定为8毫米,底部法兰边直径12毫米,法兰厚度1.5毫米,完全适配常规6通径、10通径阀块的信号触点安装位,不需要额外加工适配衬套就能直接压装到位。

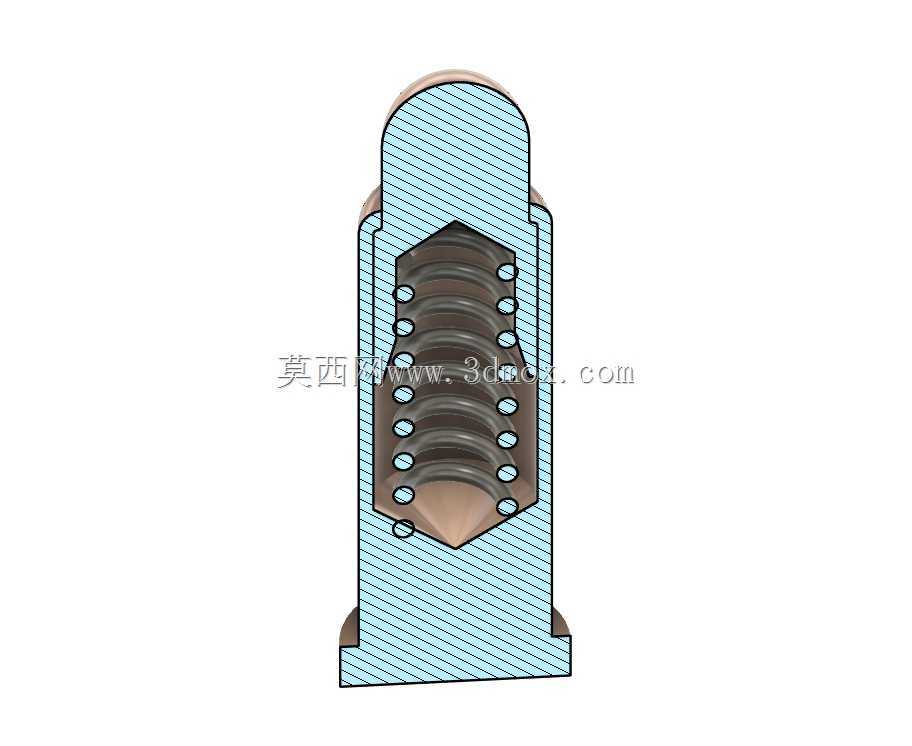

从功能特性上看,这款浮动触点采用头部球面接触的结构设计,球面半径为3毫米,接触端的表面粗糙度控制在Ra0.8以内,既保证和对应触发件的接触面积足够稳定,又能避免硬接触时的应力集中刮伤触发面。触点主体的柱面部分设计了0.02毫米的圆柱度公差,和安装腔内壁的单边间隙控制在0.1毫米,既保证触点在腔体内可以沿轴向顺畅浮动,不会因为加工公差出现卡滞,又能避免径向晃动量过大导致的接触偏移。和常规固定式触点不同,浮动结构可以自适应补偿触发端的安装高度误差、长期运行带来的磨损量,哪怕触发件的安装位置存在0.5毫米以内的高度偏差,触点内部的弹性结构也能保证稳定的接触压力,不会出现接触电阻过大或者信号瞬断的问题。

设计过程中特意规避了几个行业里常见的失效点:很多小尺寸浮动触点会出现头部脱落的问题,这次在头部和柱身的连接位置设计了1毫米宽的过渡圆角,避免应力集中导致的断裂;底部法兰边和柱身的连接位置同样做了R0.5的圆角处理,压装到阀块安装位的时候,不会因为压装力导致法兰根部开裂。考虑到阀块的实际工作场景,触点的轴向浮动行程设计为2毫米,完全覆盖常规阀块阀芯的位移反馈行程范围,不会出现行程到顶后触点被刚性顶死的情况,也不会因为行程不足导致信号触发滞后。

从应用场景延伸来看,这款触点除了用在工业阀块的位置反馈上,也可以适配小型自动化设备的行程触发位置、工装夹具的到位检测位置,只要安装腔尺寸匹配,都能直接替换使用。建模的时候特意把所有配合面的公差都做了参数化关联,比如柱面直径、法兰尺寸、球面半径这些关键尺寸都设置了可编辑参数,后续如果需要适配不同通径的阀块,只需要修改对应参数就能快速生成衍生型号,不需要重新从零开始绘制结构。另外在接触端的结构上,没有采用常见的平面接触设计,球面接触的好处是不管触发件的端面存在小角度的倾斜,都能保证稳定的点接触导通,不会因为端面倾斜出现接触面积不足的问题,这一点在实际设备装配里非常实用——很多现场装配的时候,触发件的安装角度难免存在一两度的偏差,平面触点很容易因为倾斜出现单边接触,长期运行后磨损不均匀导致接触失效,球面结构就能很好地兼容这类装配误差。

安装边界的设计上,底部法兰边的厚度1.5毫米,压装的时候法兰端面和阀块表面齐平,不会突出安装面影响其他阀件的装配,触点头部伸出安装面的初始高度为3毫米,配合2毫米的浮动行程,最大伸出量可以到5毫米,最小压缩后伸出量为1毫米,完全覆盖常规阀芯位移的触发区间。柱面部分的表面没有设计额外的卡槽或者定位结构,依靠压装后的过盈配合实现固定,过盈量控制在0.02毫米,既保证压装后不会因为设备振动出现松动,又不会因为过盈量太大导致安装腔变形挤压触点的活动空间。实际建模的时候,还特意验证了触点在最大压缩量下的结构强度,柱身的壁厚足够承受10N的轴向接触压力,不会出现压溃变形的问题,完全满足工业阀组长时间运行的强度要求。
