阀门配套专用快装式环形连接机械构件

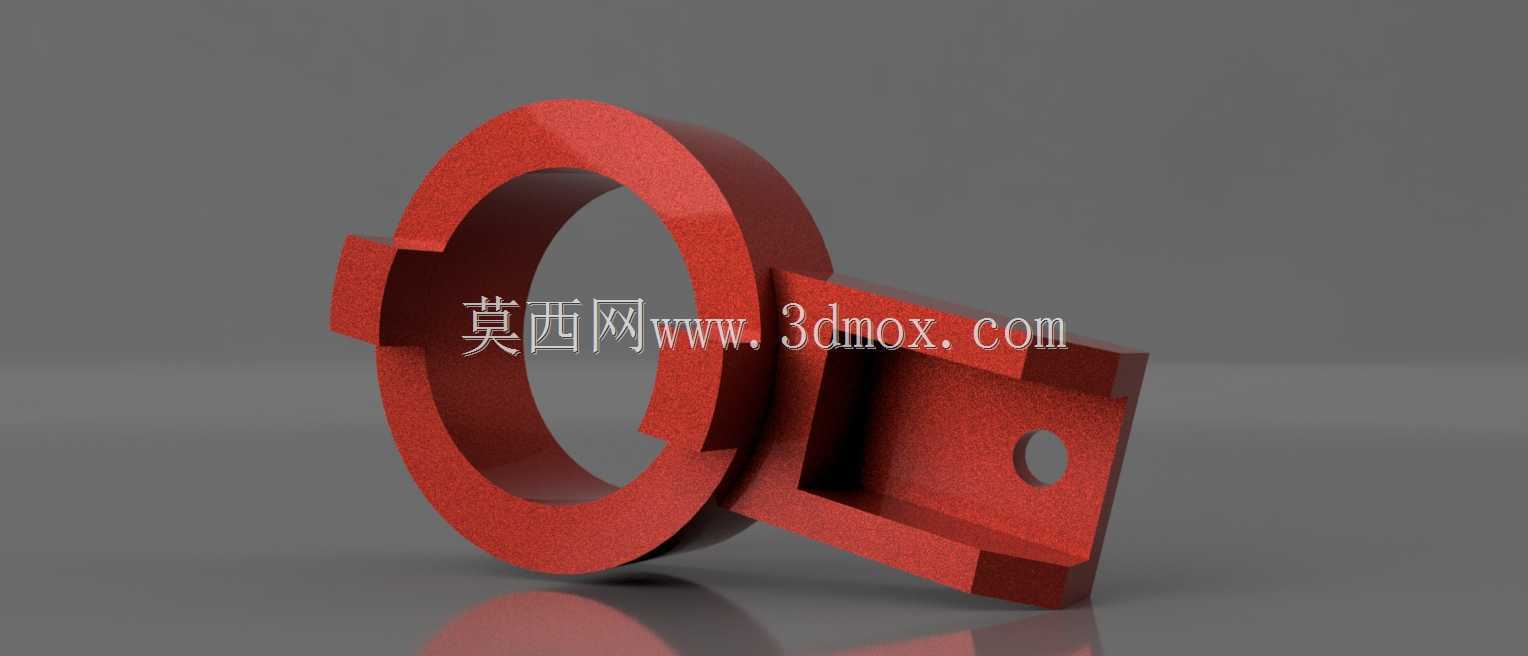

　　在流体控制类设备的管路集成布局中，这类带侧装固定座的环形构件，是阀组装配环节里承担定位与衔接功能的核心配套零件，常见于中小通径的工业控制阀、仪表配套阀组的安装工位，用来实现阀件本体与相邻管路、安装基座之间的快速对位与刚性固定，避免阀件在管路振动、介质压力波动工况下出现移位或密封面错位问题。从结构设计逻辑来看，主体环形部分的内孔尺寸需要与对应阀件的外接圆柱定位面做过渡配合，单边配合公差控制在0.02-0.05mm区间，既保证装配时可以顺利推入，又能限制径向的窜动间隙；环体外侧对称分布的凸台结构，是装配时的周向止位结构，与阀件对应位置的卡槽嵌合后，可限制环形构件相对于阀件的转动自由度，避免后续固定螺栓受剪切力。

　　侧伸的固定座部分采用带单安装孔的折边结构，安装孔的中心与环形主体的中心距需要严格匹配安装基座上的预留孔位，孔位公差控制在±0.1mm以内，保证装配时螺栓可以顺利穿入，不会出现别劲问题；固定座与环形主体的衔接位置做了等厚度的加强过渡，没有尖锐的应力集中棱角，在承受管路传递的振动载荷时，不会在衔接位置出现疲劳断裂。实际应用场景中，这类构件多搭配在仪表风管路、小型液压控制阀组的安装工位，替代传统的分体式抱箍加固定支架的组合结构，减少装配时的零件数量，单工位装配耗时可以缩短40%左右；环形主体的轴向厚度需要匹配阀件定位段的轴向长度，保证装配后环形构件的端面与阀件定位台阶面完全贴合，不会出现轴向间隙，避免长期运行后出现松动。

　　设计过程中需要重点考量安装边界的避让问题：固定座的折边高度不能超出阀件本体的最大外轮廓尺寸，避免在密集排布的阀组中与相邻阀件产生干涉；环形部分的外圆直径需要小于安装基座上预留的沉孔直径，保证构件可以顺利嵌入安装位。从受力角度分析，这类构件在工作状态下主要承受两个方向的载荷：一是管路内介质压力波动带来的轴向冲击力，通过环形端面传递给阀件台阶面，再由固定座的安装螺栓传递到基座；二是设备运行时的振动带来的径向交变载荷，由环体与阀件的配合面以及周向止位凸台承担，因此在结构建模时，衔接位置的圆角半径不能小于R2，避免应力集中导致的开裂。

　　建模过程中，环形主体与固定座采用一体化结构设计，没有拼接焊缝，整体强度更高，适合采用压铸或粉末冶金工艺批量生产，也可以根据实际工况需求采用机加工方式做小批量定制；固定座上的安装孔采用通孔设计，装配时可以搭配平垫与弹垫，进一步提升防松性能，适配长期振动的工作环境。在管路集成度较高的阀岛布局中，这类构件的外形尺寸需要做严格的边界校核，固定座的伸出长度不能超过相邻阀件的安装间距，否则会导致阀组排布时出现无法装配的问题；环形部分的端面粗糙度需要达到Ra3.2，保证与阀件台阶面贴合时的接触面积足够，不会出现局部应力过大的问题。实际选型匹配时，需要根据对应阀件的定位段直径、安装基座的孔位参数来调整构件的核心尺寸，不需要额外做定制化的结构改动，只需要调整环形内径、安装孔中心距这两个核心参数，就可以适配不同规格的阀件安装需求，通用性较强。
