悬浮滑板轮毂电机测试固定支架结构

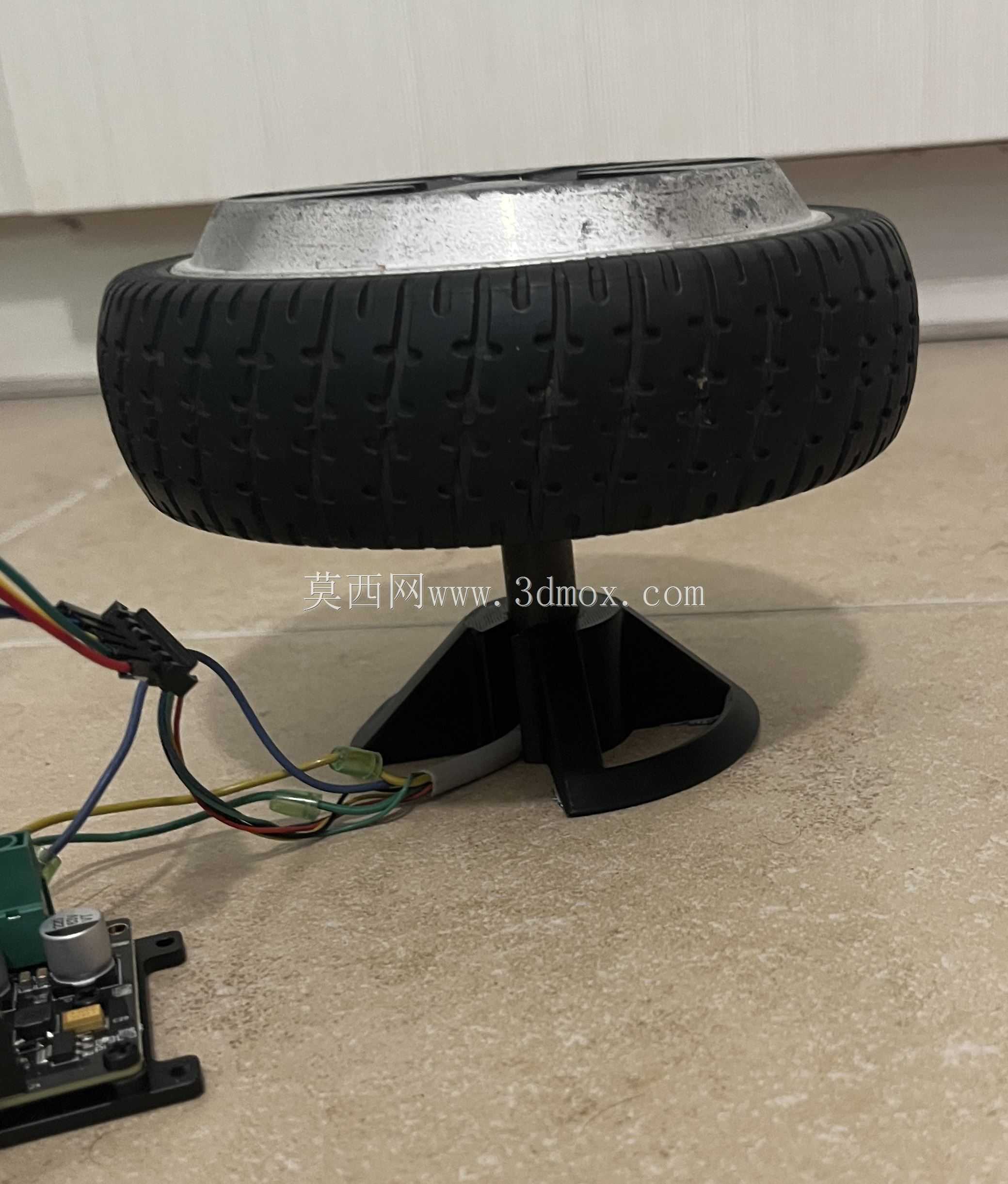

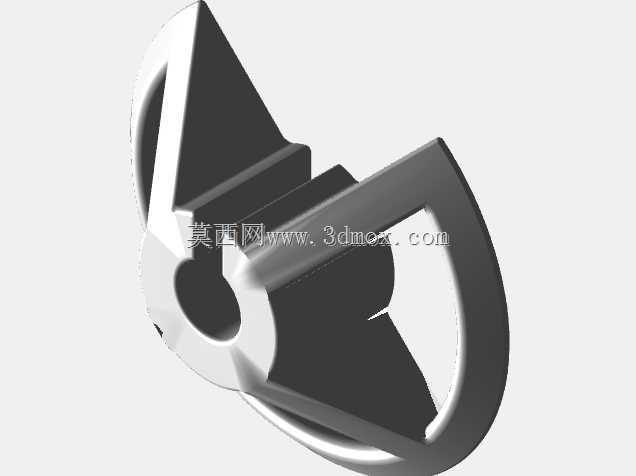

　　从结构设计逻辑来看，支架采用了三角支撑的底座构型，底部三个支撑脚形成稳定的支撑平面，接触地面的支撑面做了加宽处理，即便电机启动瞬间产生反向扭矩，支架也不会出现侧翻、滑移的问题，支撑立柱与底座采用一体化的加强筋过渡，避免长期受电机反作用力出现应力集中断裂的情况。支架上部的电机适配接口做了圆弧贴合设计，能够精准匹配悬浮滑板轮毂电机的中心轴安装位，安装时仅需将电机中心轴卡入对应槽位，通过常规紧固件锁紧即可完成固定，无需额外定制转接件，适配市面主流尺寸的悬浮滑板轮毂电机总成。在短途个人代步设备的研发测试环节，轮毂电机作为悬浮滑板的核心动力输出部件，其低速工况下的扭矩输出、运转平顺性、接线稳定性测试，都需要可靠的固定结构来完成，这套支架正是针对该场景设计的专用固定构件。日常测试作业中，测试人员无需将轮毂电机装配到完整滑板车架上，仅通过该支架即可将带轮胎的轮毂电机总成稳固夹持，让电机轮胎处于悬空无负载状态，即可开展空载低速运转测试，大幅缩减测试前的装配准备时间，也避免了完整车架装配带来的额外变量干扰测试数据准确性。

　　从安装边界尺寸来看，支架整体高度控制在刚好让轮毂电机轮胎最低点距离测试台面留有10mm以上间隙的范围，既不会因为支架过高导致整体重心偏高影响稳定性，也不会因为间隙过小让轮胎在运转过程中剐蹭台面，底座的支撑跨度覆盖了轮毂电机轮胎直径的1.2倍范围，确保不同宽度的轮胎安装后，整体重心始终落在底座支撑三角形的中心区域。实际使用过程中，该支架不仅可以用于电机出厂前的性能抽检，也可用于电机维修后的运转测试，维修人员更换电机绕组、霍尔传感器后，无需装回滑板即可通过该支架固定电机，接好驱动控制器即可测试电机的运转状态、接线相序是否正确，大幅提升维修调试的效率。

　　支架的结构做了轻量化设计，整体重量控制在1kg以内，方便测试人员在不同测试工位间转移携带，支撑结构的壁厚经过受力校核，在满足反复装夹使用强度要求的前提下，尽可能减少材料用量，降低工装本身的制造成本。针对测试过程中电机可能产生的轻微振动，支架与电机轴接触的位置做了微幅的减震槽设计，能够缓冲电机运转时的高频振动，避免振动传导到台面产生额外噪音，也防止长期振动导致紧固件松动。在设计建模过程中，支架的安装槽位尺寸公差按照IT9级精度设定，既保证电机轴能够顺利装入，也不会因为间隙过大导致电机运转时出现旷量，影响测试过程中的安全性。

　　底座的三个支撑脚底部做了平面度要求，确保放置在平整测试台面上时，三个支撑脚能够完全贴合台面，不会出现单点悬空导致的支架晃动问题。不同于常规的通用台钳固定方式，该支架是针对悬浮滑板轮毂电机的特定安装尺寸设计，装夹过程中不会损伤电机轴表面，也不会因为夹持力过大导致电机轴变形，装夹操作仅需两步即可完成，相比通用夹具的装夹效率提升60%以上，非常适合批量测试场景下的快速装夹作业。在低速测试场景下，测试人员可以直观观察轮胎的运转圆跳动情况，也可以通过外接检测设备测量电机的转速、电流等参数，支架本身不会对电机的运转造成任何干涉，接线位置预留了足够的走线空间，电机引出的霍尔线、动力线可以顺畅连接到外部驱动板，不会出现线材被支架挤压、剐蹭的问题。
