柔性轴磨床用90度转角传动手柄结构

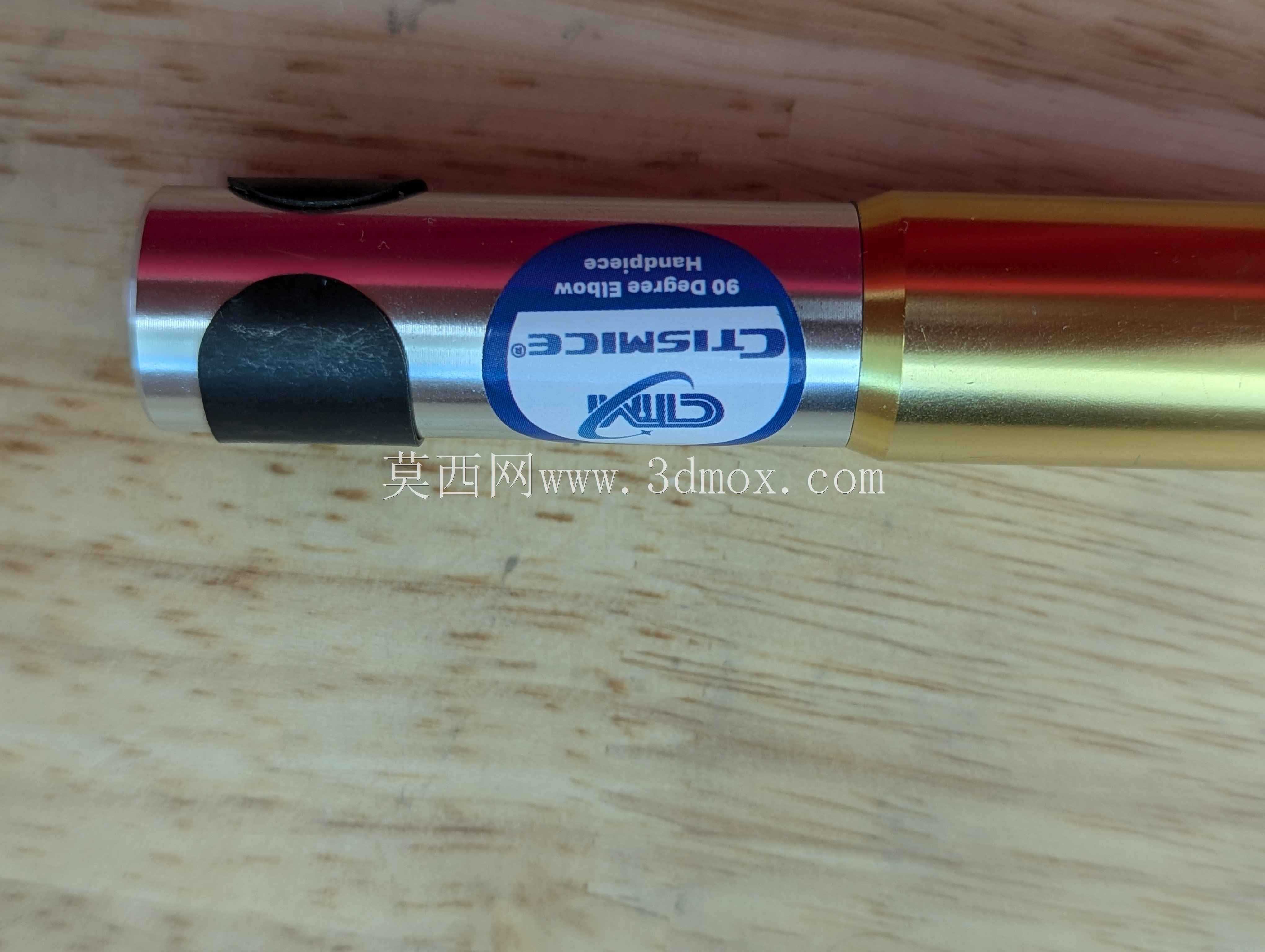

在五金修磨、模具抛光、小型工件精密去毛刺的加工场景里，柔性轴磨床的长距离软轴输出往往受操作角度限制，无法深入狭窄型腔、内角位置完成作业，这款90度转角传动手柄正是为解决这类操作痛点设计的配套功能部件。从实际使用场景来看，这类转角手柄常配套吊磨机、软轴雕刻机使用，操作人员握持手柄部分即可将软轴传递的旋转动力转向90度输出，在模具型腔修磨、首饰细节抛光、五金件焊缝打磨、小型零件飞边去除等作业中，能避开工件外围结构的干涉，让磨头、砂轮、抛光头等作业端精准抵达常规直柄磨头无法触及的内角、深槽、侧立面位置，大幅提升复杂形面加工的可达性。

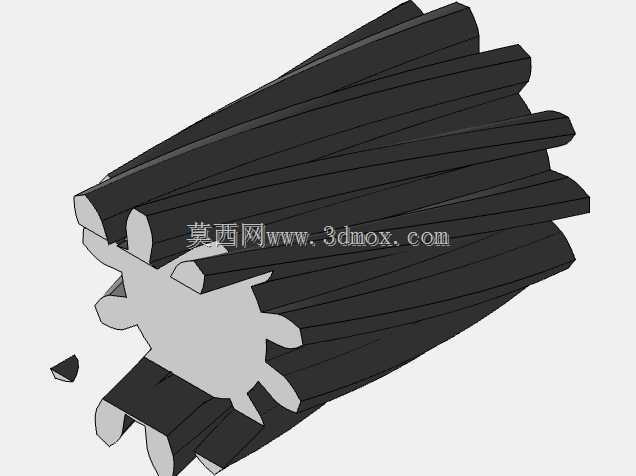

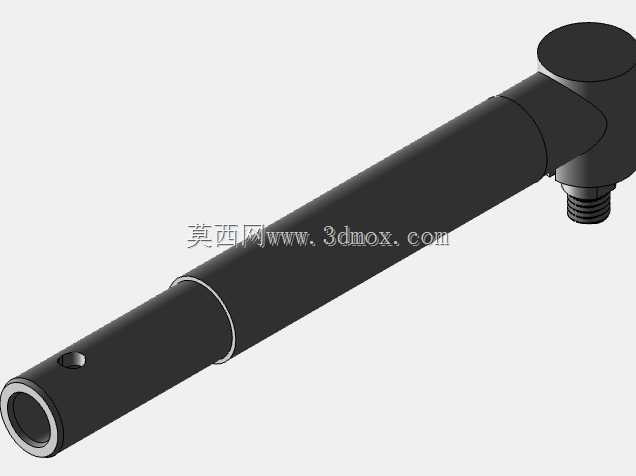

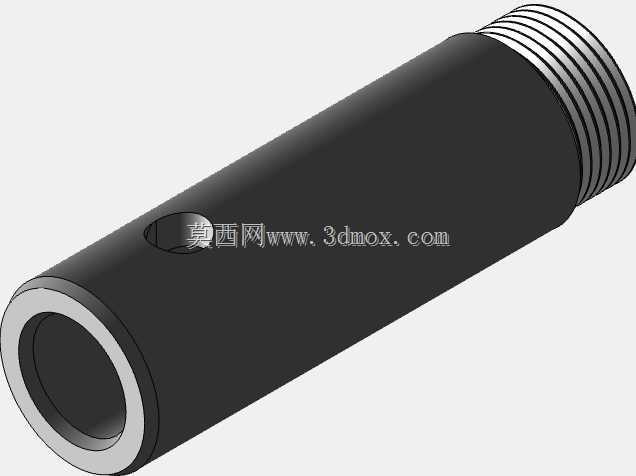

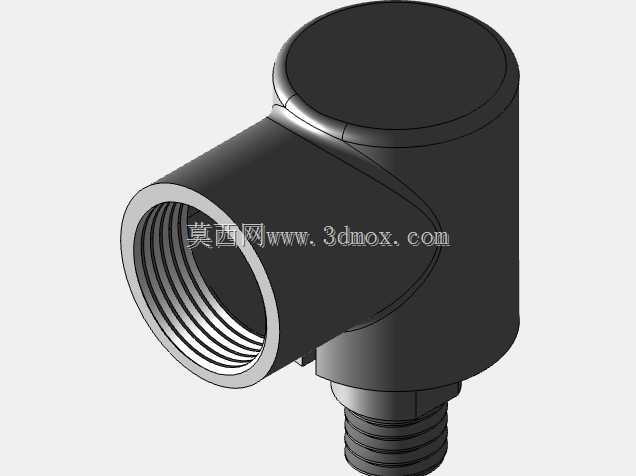

从功能实现逻辑来看，该部件的核心是通过内部一对啮合的锥齿轮完成动力的直角转向传递：输入端对接柔性轴的刚性驱动接杆，接杆驱动侧带有定位卡槽，可与软轴输出端的方榫或卡槽结构可靠咬合，避免动力传递过程中出现打滑、空转的问题；输入端的锥齿轮与输出端的锥齿轮保持90度正交啮合，将软轴输入的绕轴向旋转运动，转换为垂直于输入轴方向的旋转输出，输出端设置M8规格的螺纹轴，可直接适配市面上多数通用的夹头、砂轮接杆、抛光轮安装座，无需额外制作转换接头即可快速更换不同作业端头，适配粗磨、精磨、抛光、钻孔等不同工序的作业需求。

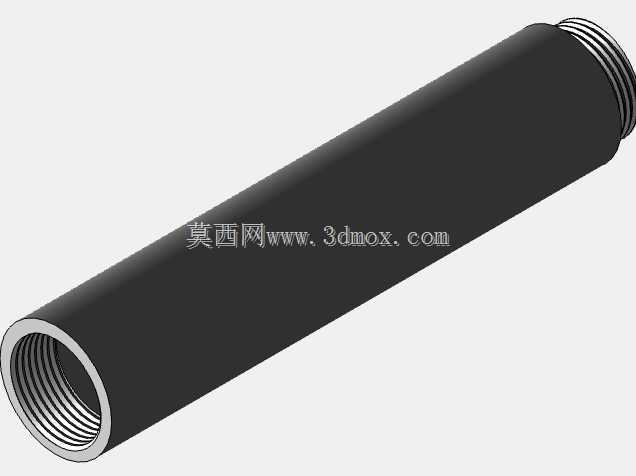

在结构设计层面，该手柄充分考虑了手持作业的人机工程与长期使用的可靠性：外壳采用分体式装配结构，内部预留齿轮啮合的润滑腔室，可填充润滑脂降低锥齿轮啮合的磨损，延长部件使用寿命；握持区域做了适配人手抓握的轮廓收窄，表面可做防滑滚花或包胶处理，降低长时间手持作业的疲劳感；齿轮啮合位置设置有轴承支撑位，输入轴与输出轴均通过微型轴承定位，保证高速旋转状态下的同轴度，减少作业过程中的抖动、偏摆问题，避免磨头跳动影响加工表面质量。

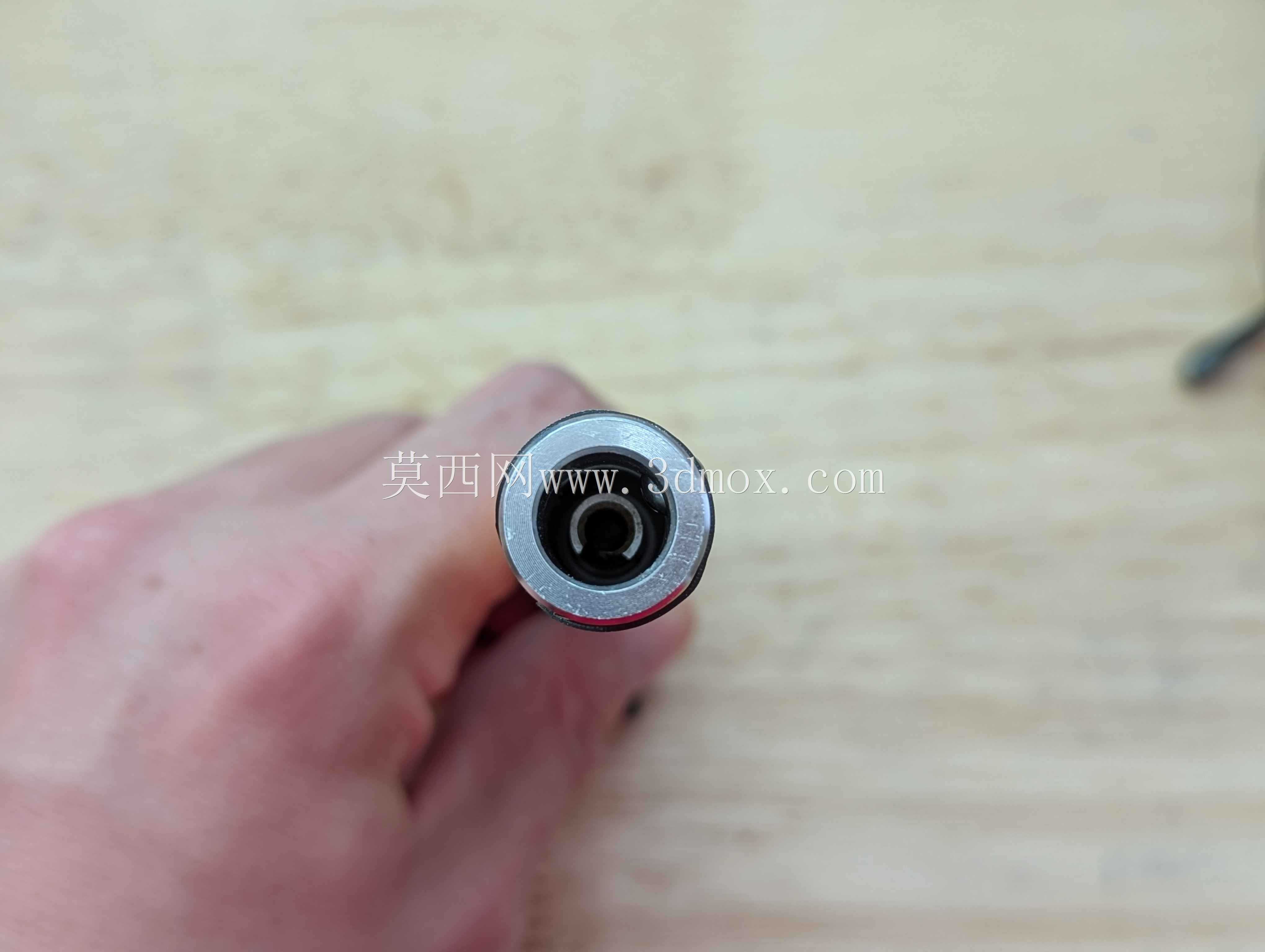

从安装边界与适配尺寸来看，该手柄的输入端外径与常规柔性轴磨床的软轴输出接头尺寸匹配，可直接替换原有直柄磨头安装在软轴末端，无需对原有磨床设备做任何改装；输出端M8螺纹轴的伸出长度经过核算，安装标准夹头后不会与手柄外壳发生运动干涉，整体转角壳体的外轮廓尺寸控制在合理范围，在深入狭窄型腔作业时，壳体不会与工件内壁发生剐蹭；整体重量控制在手持作业可承受的区间，长时间握持不会出现明显的负重感，适配单手握持操作的作业习惯。

在实际选型适配过程中，需要注意该转角手柄的额定转速匹配范围，要与所用柔性轴磨床的最高输出转速相适配，避免超转速运行导致齿轮磨损加剧、轴承发热抱死的问题；安装时要保证输入端接杆与软轴输出端的卡槽完全卡合，锁紧接头处的固定螺母，防止高速旋转过程中手柄脱落引发安全隐患；日常维护时可定期拆开外壳检查锥齿轮的啮合间隙，及时补充润滑脂，当齿轮齿面出现明显磨损、输出端出现旷量时及时更换内部配件，保证加工过程中的动力传递稳定性。这类转角传动结构除了配套柔性轴磨床使用外，也可经过尺寸适配后应用在其他需要小空间直角动力输出的手动加工设备上，拓展原有设备的作业覆盖范围。
