牧田修边机适配集尘防护套结构设计

在小型数控加工尤其是桌面级自制CNC的改装场景里，手持电动工具的二次适配改造一直是结构设计从业者常接触的方向，这款适配牧田RT0702C修边机的防尘套，核心解决的是修边作业、小型铣削加工过程中切屑飞溅、粉尘无组织扩散的实际问题。很多从业者在使用修边机做亚克力、密度板、软金属的小工件加工时，常规的设备自带集尘口往往因为角度设计问题，无法正对切削区域，导致大量切屑堆积在工件表面，既影响加工时的视线判断，也会让细小粉尘飘散到车间环境中，长期下来对操作人员的呼吸道健康有影响，还会加速设备导轨、传动部件的磨损。

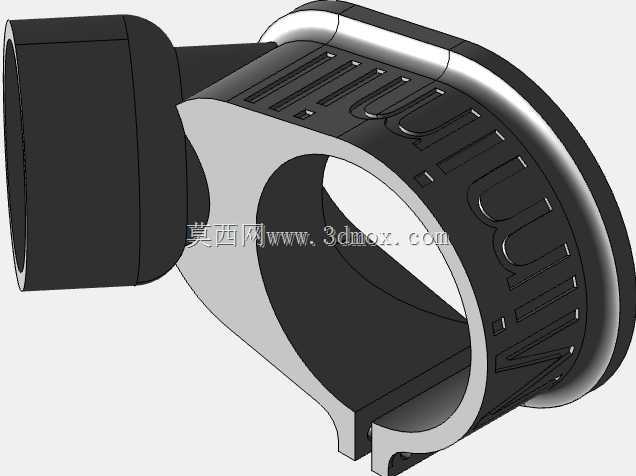

这款防尘套在结构设计上做了针对性的优化，首先是喷嘴的倾斜角度设计，没有采用常规的垂直正对刀头的结构，而是朝着路由器也就是修边机的安装基座方向做了倾斜预留，这样的设计是考虑到实际加工时，刀头切削产生的切屑会沿着刀具旋转的切线方向甩出，倾斜的喷嘴可以刚好覆盖切屑的主要飞散路径，同时预留的空间不会干涉刀头的上下调节，也不会在加工深腔工件时和工件表面发生碰撞。很多改装的防尘套容易出现的问题就是集尘口离刀头太近，加工时稍微进刀深一点就会刮到工件，要么就是角度不对，吸风口对着空气抽，实际集尘效率极低，这款结构在设计时就规避了这类问题，通过反复调整倾斜角度，在不干涉加工行程的前提下，让集尘气流刚好形成包裹刀头的负压区，把大部分切削粉尘直接吸走。

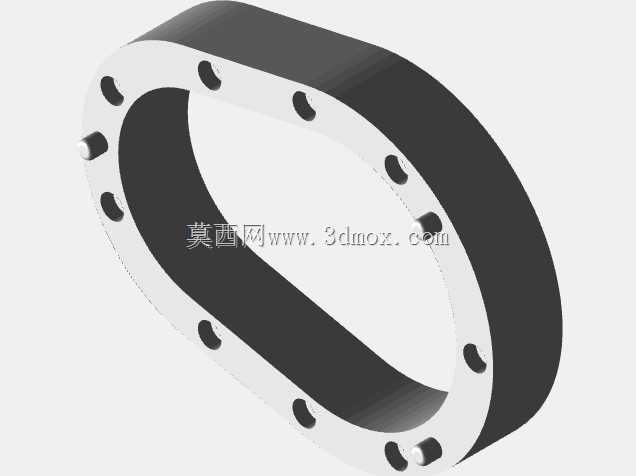

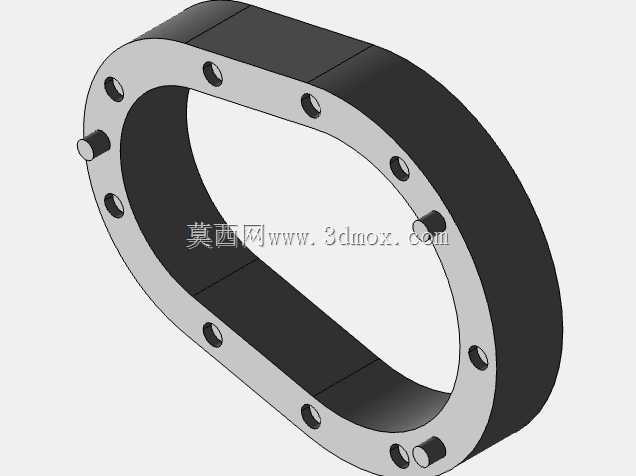

考虑到日常使用中需要频繁更换刀具、调整刀头伸出长度，这款防尘套采用了可拆卸的结构设计，配套设置了磁铁和定位销的组合固定方式，不需要额外拧螺丝，安装时对准定位销的位置靠磁力就可以牢牢吸附在修边机的基座上，拆卸的时候只需要稍微用力就可以取下来，不管是更换不同规格的铣刀，还是需要清理基座上堆积的切屑，操作都非常便捷。定位销的存在可以保证每次安装的位置一致性，不会出现装歪了导致集尘口偏移的问题，相比单纯靠磁力吸附没有定位的结构，重复安装的精度更高，不需要每次安装都调整角度。

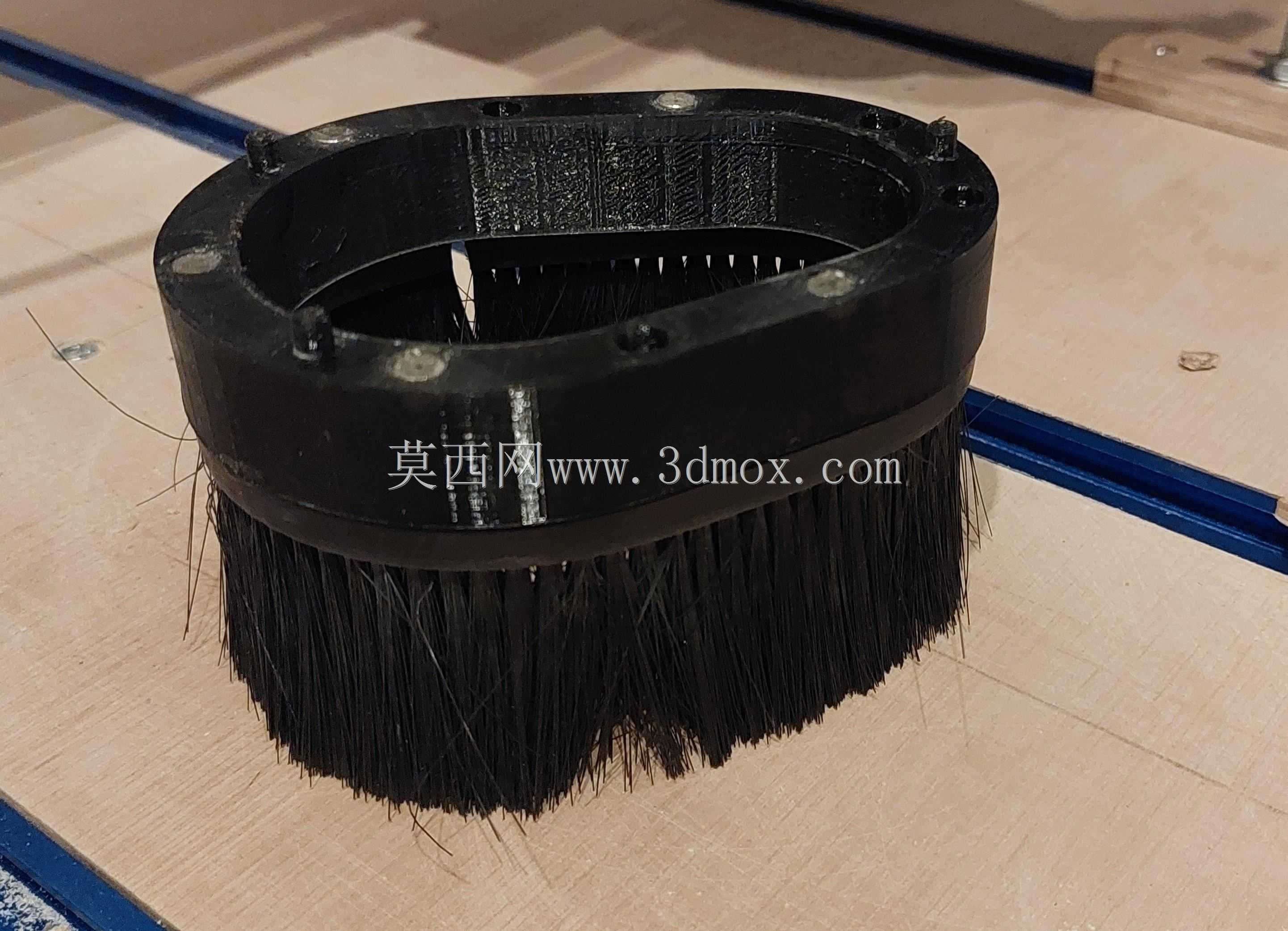

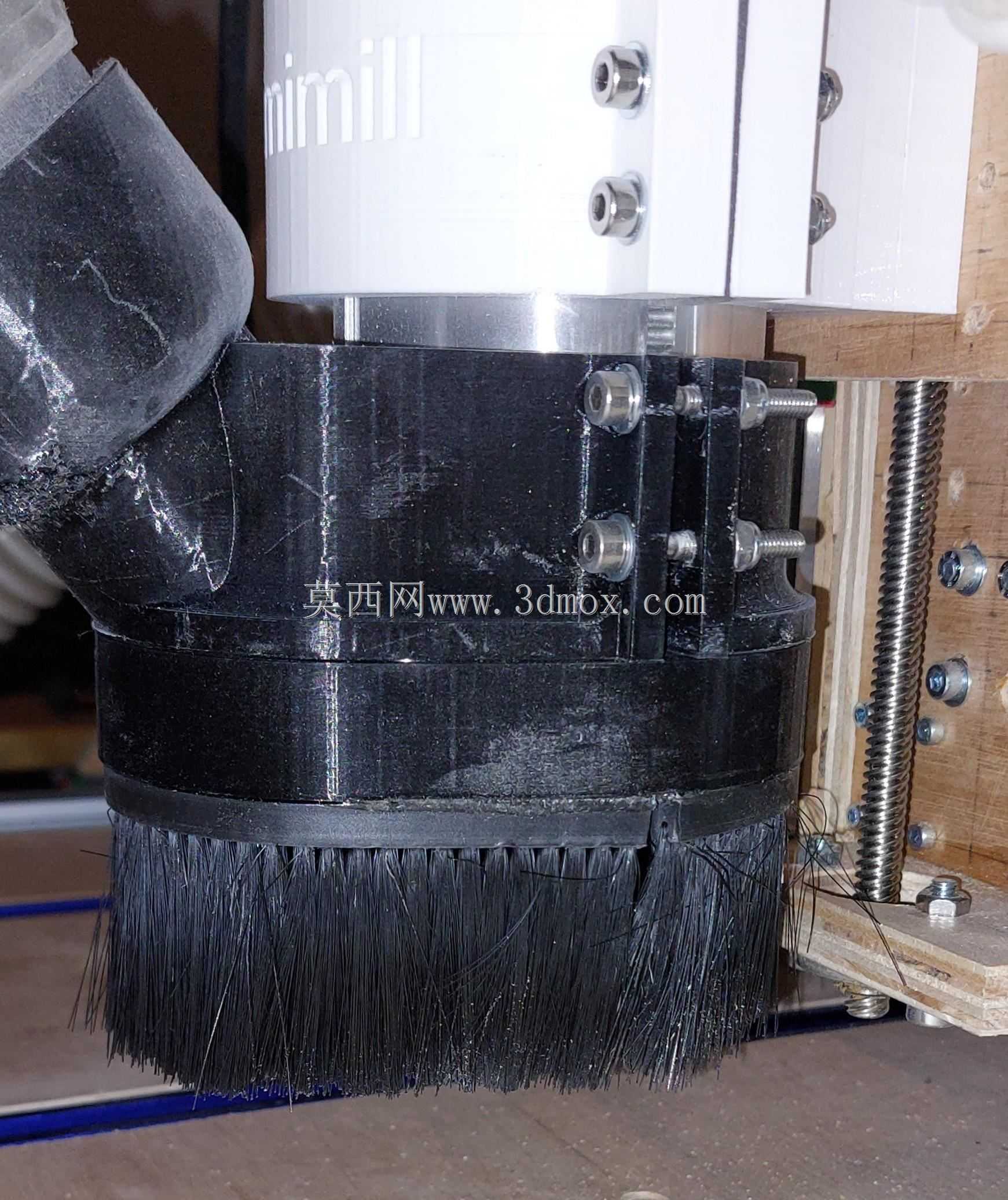

在结构细节上，防尘套的内侧设计了一圈凹槽，这个结构是为了方便用户根据自己的集尘设备需求粘贴裙边，比如用毛刷条或者软胶皮粘在凹槽里，就可以让防尘套和工件表面之间形成相对密封的空间，进一步提升集尘的效率，尤其是加工产生的特别细小的木粉、塑料粉尘，有了软裙边的密封之后，负压不会从缝隙处漏走，集尘效果会提升很多。整个防尘套的外形是贴合修边机基座的圆弧轮廓设计的，没有突出的棱角，手持操作的时候不会硌手，安装在修边机上之后也不会额外增加太多的体积，不会影响设备在狭小空间内的操作灵活性。

从安装边界来看，这款防尘套完全适配牧田RT0702C修边机的基座尺寸，安装之后不会干涉设备原有的深度调节旋钮、开关等操作部件，也不会影响修边机配套的直线导轨、圆弧导轨等辅助配件的安装，不管是手持做修边作业，还是把修边机倒装在工作台上面做小型铣削加工，这个防尘套都可以正常使用。倒装使用的时候，防尘套的集尘口可以直接连接车间的中央集尘系统或者小型移动式集尘器，不需要额外做转接结构，适配常规的工业集尘软管口径。

在实际加工测试的场景里，使用这款防尘套加工密度板的时候，肉眼可见的粉尘飞散量比不装防尘套减少了八成以上，工件表面的切屑堆积也明显减少，不需要频繁停下来清理工件表面的切屑来确认加工路径，加工效率有明显的提升。加工铝合金这类软金属的时候，切屑不会到处飞溅粘在车间的其他设备上，清理的时候只需要清理集尘器里面的切屑就可以，大幅减少了车间日常清理的工作量。而且因为有了防尘套的阻挡，偶尔出现的铣刀崩碎的小碎片也不会直接飞出来伤到操作人员，一定程度上也提升了加工作业的安全性。

很多从业者在改装小型加工设备的时候，往往只关注主轴、导轨这些核心部件的精度，忽略了集尘防护这类辅助结构的设计，实际上这类看似不起眼的结构，对实际加工体验、作业环境、设备使用寿命都有很大的影响。这款防尘套的设计没有采用复杂的结构，都是通过简单的机械结构组合来实现功能，没有易损的活动部件，长期使用也不容易出现损坏，3D打印就可以直接制作出来，成本很低，对于自己改装桌面CNC、经常使用修边机做加工作业的从业者来说，是非常实用的适配结构。
