保持架一体式滚珠轴承结构设计

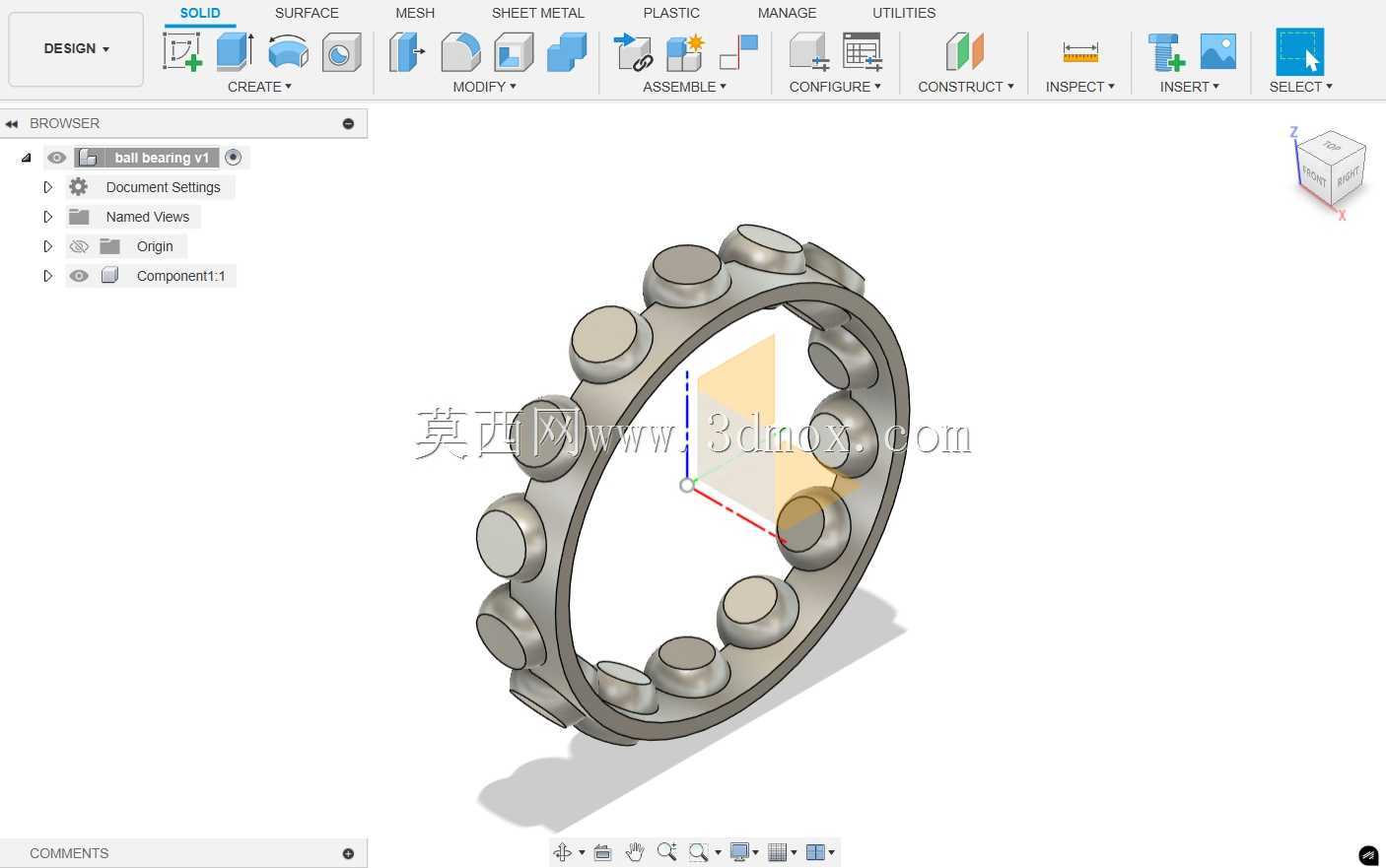

做传动结构设计的工程师都清楚，但凡涉及旋转副的设备，几乎绕不开这类带一体式保持架的滚珠轴承结构，小到桌面级的精密检测仪器转动轴、小型输送线的从动辊筒，大到工业设备的辅助定位转轴、轻工机械的进给机构支撑位，这类结构的应用场景覆盖了绝大多数需要低摩擦旋转支撑的工位。和常见的带内外圈全套轴承不同，这个结构重点呈现的是滚动体与保持架的配合逻辑，很多做非标设备的工程师在做轻量化转动结构、或者嵌入式支撑设计的时候，往往不需要采购标准成品轴承，而是直接在安装位加工出内圈滚道、外圈滚道，单独搭配对应规格的滚动体与保持架组件，就能实现旋转支撑功能，能大幅压缩安装空间，减少零件装配层级。

从功能特性上看，这个结构的核心作用是在轴与安装座之间建立滚动摩擦副，把传统轴孔配合的滑动摩擦转化为钢珠与滚道之间的滚动摩擦，大幅降低传动过程中的阻力损耗，同时保持架的存在能让每一颗滚动体之间保持均匀的周向间距，避免滚动体在运转过程中互相挤压、摩擦碰撞，既可以降低运转噪音，也能避免滚动体局部受力集中导致的过早磨损，延长整个旋转副的使用寿命。实际选型搭配的时候，要注意滚动体的直径公差需要控制在微米级，同一组滚动体的直径差不能超过0.002毫米，否则会出现部分钢珠不受力、部分钢珠过载压痕的问题，直接影响支撑精度和运转流畅度。

设计这个结构的时候，首先要确定的是安装边界的尺寸：保持架的外径要比外圈滚道的小径小0.2到0.5毫米，保持架的内径要比内圈滚道的大径大0.2到0.5毫米，预留出足够的运转间隙，避免保持架在转动过程中和内外滚道发生剐蹭；保持架上的兜孔直径要比滚动体直径大0.1到0.3毫米，既要保证滚动体能在兜孔内自由转动，又不能间隙过大导致滚动体在运转过程中出现歪斜卡滞。兜孔的周向排布要严格等角度均分，每一个兜孔的中心都要落在保持架的中心圆周上，角度偏差不能超过0.1度，否则会导致滚动体排布不均，运转过程中出现周期性的振动。保持架的轴向厚度要比滚动体的直径小1到2毫米，保证滚动体能够突出保持架的两个端面，和内外圈的滚道充分接触，不会出现保持架夹在内外圈之间被摩擦的情况。

实际装配的时候，要先把所有滚动体依次放入保持架的兜孔内，确认每一颗滚动体都能在兜孔内灵活转动无卡滞，再将装好滚动体的保持架组件放入内圈和外圈之间的滚道空间内，调整周向位置让所有滚动体都同时贴合内外滚道，转动内圈或者外圈检查整个组件的运转流畅度，全程不能有卡顿、异响的情况。如果是应用在有粉尘、水汽的工况下，还需要在这个组件的两侧加装密封挡圈，避免杂质进入滚道表面造成滚动体和滚道的划伤，同时在滚道空间内填充对应标号的润滑脂，降低滚动摩擦的损耗，延长维护周期。很多刚入行的工程师做这类结构的时候，容易忽略保持架的材质选择，常规工况下用尼龙加玻纤的保持架就能满足自润滑、轻量化的需求，如果是高温工况就要换成金属保持架，避免高温下保持架变形失效。另外还要注意，这类无套圈的滚动体保持架组件，对内外滚道的表面硬度和粗糙度有明确要求，滚道表面淬火硬度要达到HRC60左右，粗糙度要达到Ra0.8以下，否则滚道很容易被滚动体压出凹痕，导致旋转精度快速下降。在做装配公差配合的时候，内圈和轴的配合一般选过渡配合，外圈和安装座的配合选间隙配合或者过渡配合，根据实际的载荷方向和转速调整过盈量，避免过盈量太大导致轴承游隙被挤压消失，出现运转卡滞、温升过高的问题。
