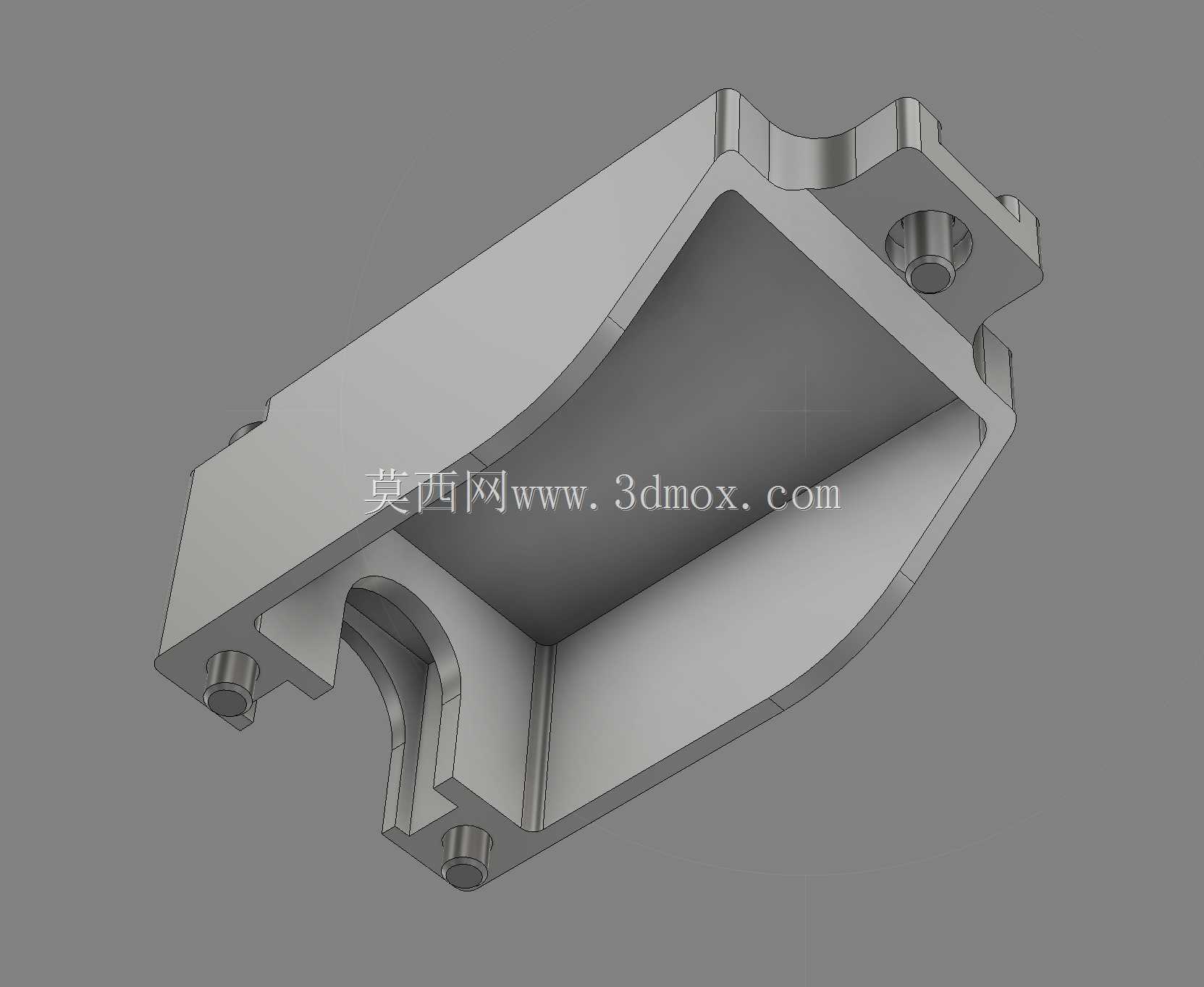

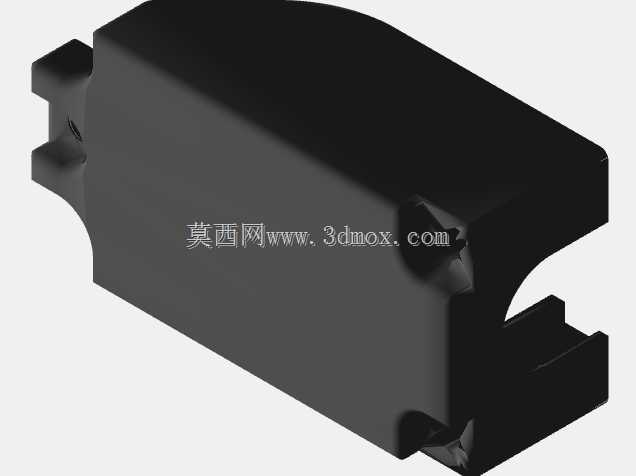

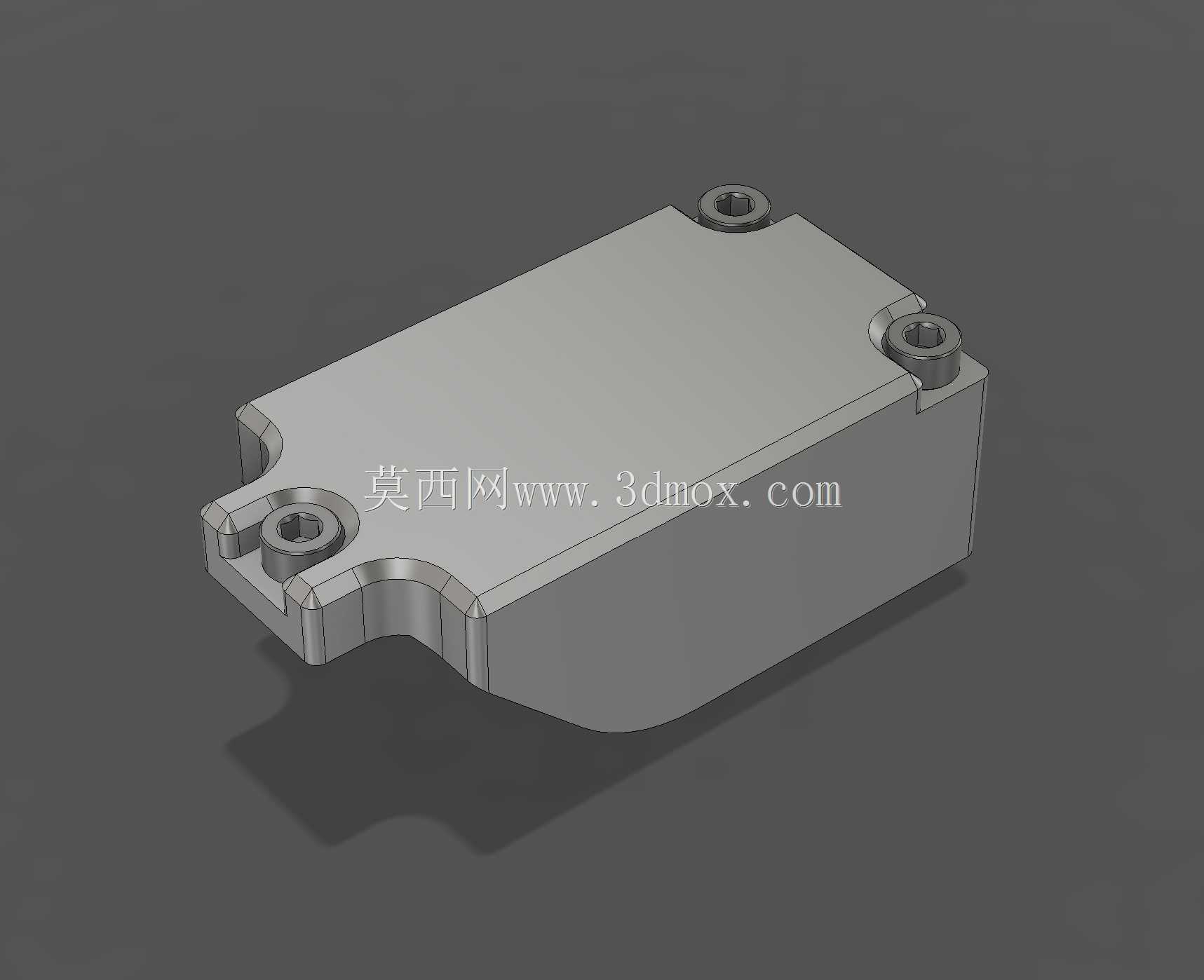

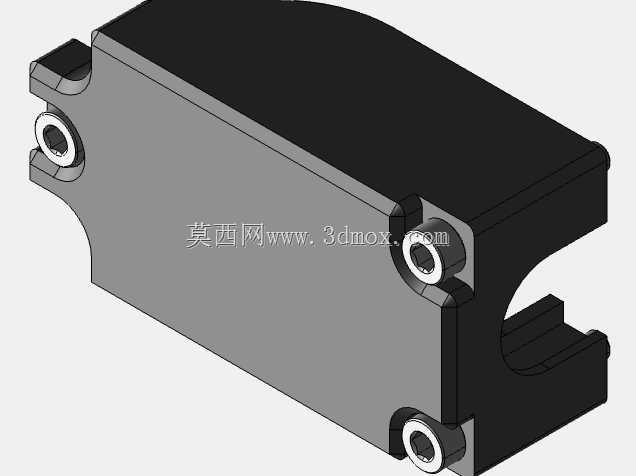

ME-8111限位开关定制3D打印防护盖

在工业自动化生产线、流体控制管路配套的阀组工位中，ME-8111系列限位开关是用来反馈阀块启闭位置、触发工位联锁信号的核心检测部件，原厂配套的蓝色密封盖多为一体注塑成型，在现场改造、自定义标识加装、多工位开关快速区分的场景下，原厂盖体往往没有预留额外的安装空间，无法直接加装标签、色标或者适配现场非标准安装的固定需求。这款定制的3D打印盖体，正是针对这类现场改造痛点设计的替代配件，适配通用ME-8111限位开关的主体安装接口，不需要对开关本体做任何切削、打孔改造，就能直接替换原厂盖体完成装配。

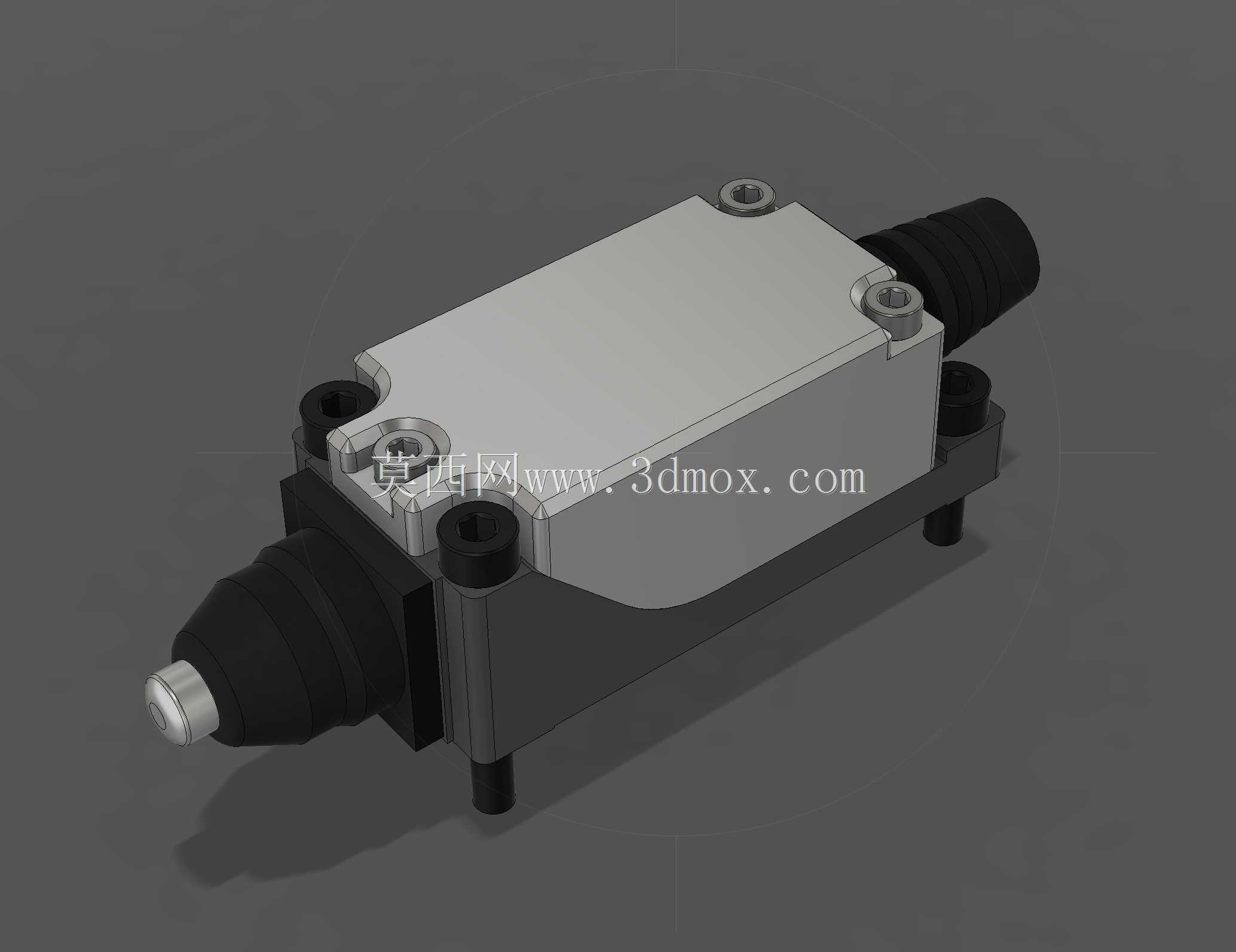

从实际安装边界来看，盖体完全贴合ME-8111开关主体的上部轮廓，三个安装孔位分别对应开关本体的固定螺柱位置，专门预留了M4圆头螺钉的安装沉台空间，不会出现螺钉头突出盖体表面、干涉周边管线或者相邻阀块组件的问题；盖体侧面的缺口完全匹配开关出线端的结构，不会挤压出线线缆导致绝缘层破损。和原厂蓝色盖体相比，这款盖体的设计优先考虑了自定义改造的便利性，内部预留了足够的冗余空间，使用者可以根据自身工位的标识需求，在盖体表面蚀刻工位编号、喷涂色标，甚至加装小型状态标识牌，不需要额外在开关周边粘贴标签，避免了工业现场油污、粉尘浸泡导致标签脱落、字迹模糊的问题。

设计过程中，首先完成了开关主体上部轮廓的逆向测绘，确认了三个安装孔的中心距、沉台深度、盖体与主体配合的止口尺寸，保证盖体装配后不会出现错位、翘边的问题；考虑到3D打印工艺的成型特性，所有转角位置都做了适配打印的圆角过渡，避免打印过程中出现翘曲、层间剥离的问题，同时也减少了现场安装时尖锐边角划伤操作人员线缆的风险。需要明确的是，这款盖体因为预留了自定义改造的空间，和开关主体配合的密封压缩量比原厂盖体小，在持续淋水、高浓度粉尘、长期凝露的恶劣工况下，防水、防潮、防尘的性能相比原厂密封盖有所降低，更适合用在有柜体防护、环境相对干燥的自动化控制柜内、阀组站防护舱内部的工位，不建议直接用在完全露天、长期喷淋的户外工位。

从装配硬件的匹配来看，盖体的安装孔位适配2颗M3x20圆头螺钉以及1颗M3x6圆头螺钉，都是工业装配现场最常用的标准紧固件，不需要单独定制特殊规格的螺丝，现场维护更换时可以直接取用常规备件完成装配，降低了备件储备的成本。盖体的壁厚设计兼顾了3D打印的成型强度和耗材用量，日常拆装维护时不会因为轻微的磕碰就出现开裂，同时也不会因为壁厚过大导致打印时间过长、耗材成本过高。在多阀块并排安装的密集阀岛工位，这款盖体的外形尺寸和原厂盖体保持一致的外轮廓边界，替换后不会占用额外的安装空间，不会和相邻的阀件、管线、线槽产生干涉，不需要调整周边已有的组件布局，就能直接完成替换升级。对于需要对不同工位限位开关做快速区分的场景，使用者可以直接在盖体打印时选用不同颜色的耗材，比如红色对应关位反馈、绿色对应开位反馈，不需要额外喷涂色标，就能让现场运维人员快速识别开关状态，减少运维排查的时间成本。
