双传送带间零件线性转移输送机构

　　在离散制造的流水线布局中，不同段传送带的衔接工位一直是容易出现零件偏移、卡滞、掉落的痛点区域，尤其是针对有严格位置度要求的机加工零件、电子组装件，两段传送带之间如果没有可靠的转移机构，后续工位的机械手抓取、视觉定位、工装装夹都会出现累计误差，直接影响整线的良率与运行节拍。这套转移机构正是针对这类场景设计，专门解决两条平行布置或者存在小幅高度差的传送带之间的零件平稳转接需求，核心目标是让零件在跨带转移的全过程中，始终保持初始的线性位置，不会出现横向偏移、角度偏转，不需要后续额外增加纠偏机构就能直接对接下一段工序。

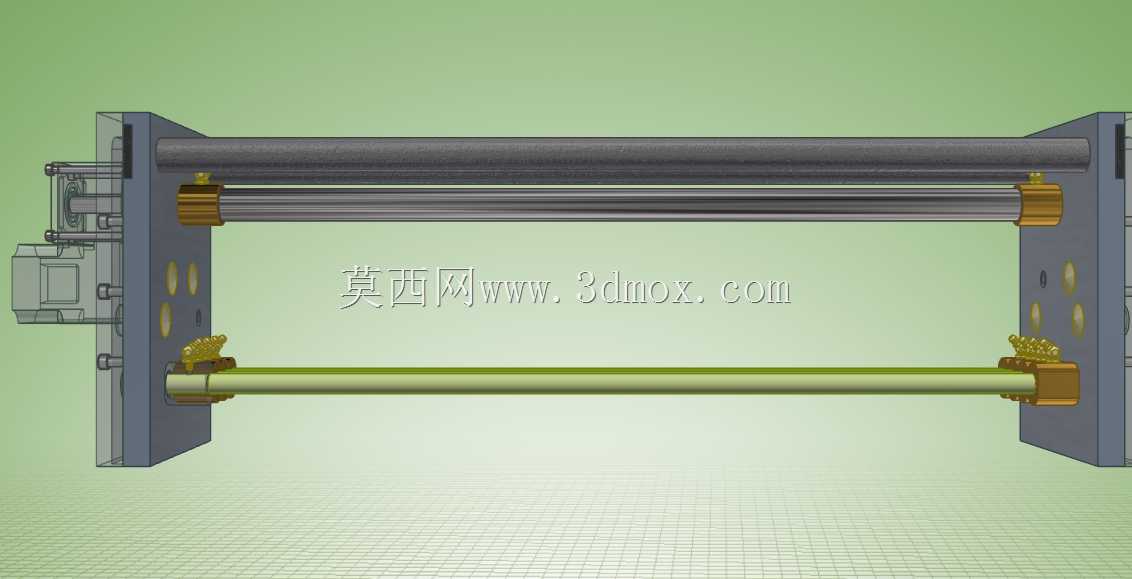

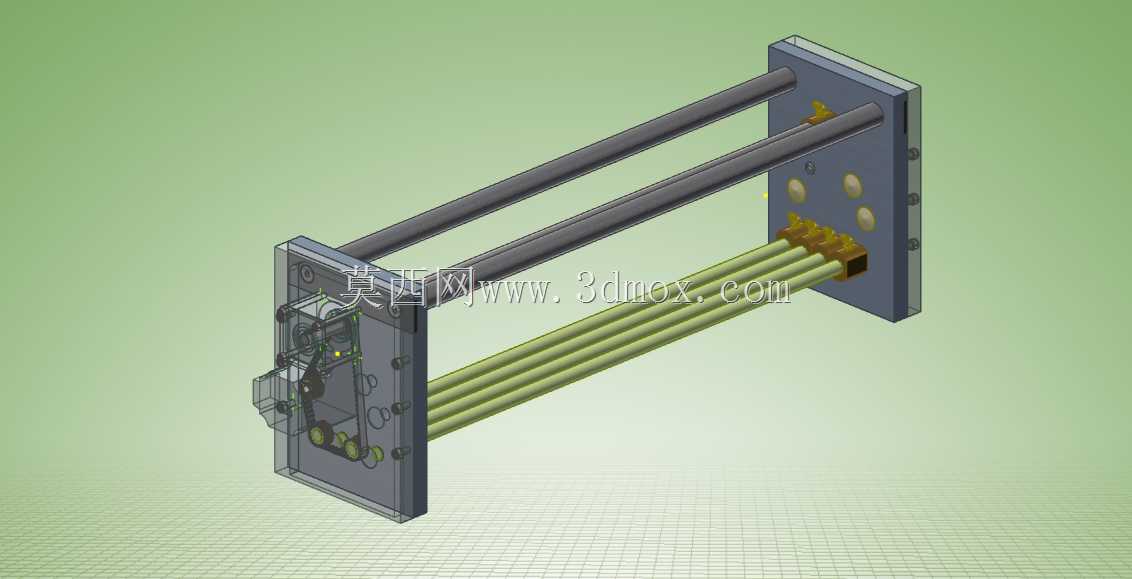

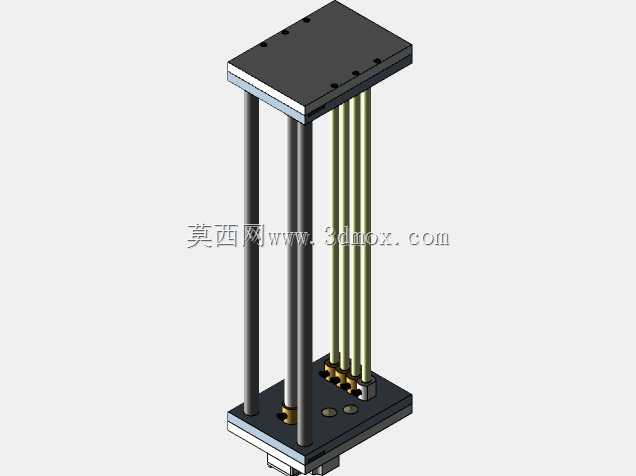

　　从结构组成来看，整套机构采用双侧墙板作为安装基准，墙板上集成了三组平行布置的辊轴组件，最上方两根为从动支撑辊，承担转移过程中零件底部的滑动支撑，下方一根为驱动辊，通过端部的同步带轮与驱动单元连接，提供零件转移的输送动力。每根辊轴的两端都采用铜质轴套作为转动支撑，相比滚动轴承，铜套在这类低速、轻载的输送场景下具备更好的抗粉尘能力，不需要频繁加注润滑脂，维护成本更低，同时轴套与墙板之间采用定位销+螺栓的固定方式，安装时可以通过调整垫片微调辊轴的平行度，避免辊轴倾斜导致零件在输送过程中出现走偏。设计阶段首先要明确的是安装边界尺寸，双侧墙板的外侧间距需要匹配前后两段传送带的内侧宽度，保证零件从上游传送带送出时，能够完全落在转移机构的支撑辊面上，不会出现边缘悬空的情况；墙板的高度需要根据上下游传送带的工作面高度做适配，通常转移机构的支撑面高度会比上游传送带工作面高出0.2-0.5mm，比下游传送带工作面低0.2-0.5mm，这个高度差既可以避免零件在衔接处出现磕碰，也能保证零件顺利过渡，不会卡在两段设备的接缝位置。

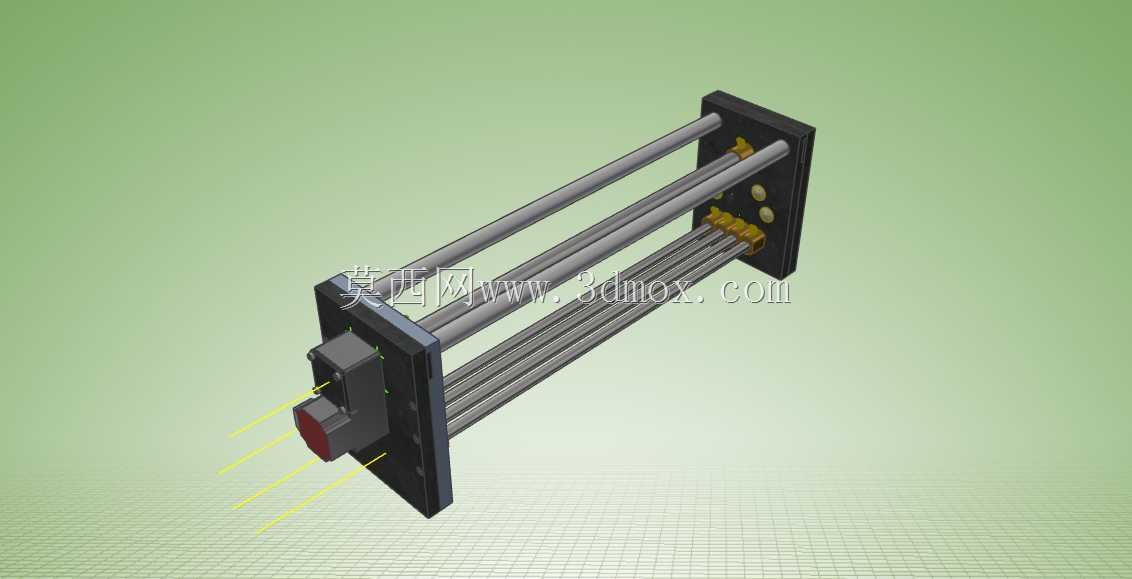

　　辊轴的长度需要比所输送零件的最大宽度多出至少50mm的余量，防止零件因为来料位置小幅偏差掉出输送面，驱动辊的表面通常会滚花或者包覆一层薄聚氨酯层，增大与零件底部的摩擦力，避免输送过程中出现打滑，尤其是针对表面光滑的塑料件、钣金件，足够的摩擦力才能保证输送节拍稳定，不会出现零件堆积在转移段的情况。在功能特性上，这套机构没有复杂的顶升、移栽动作，依靠连续转动的辊面实现零件的平稳过渡，相比采用机械手移栽、顶升移载的转接方案，结构更简单，运行故障率更低，成本只有移栽机构的三分之一左右，适合输送节拍在每分钟10-30件的中低速流水线使用。设计时需要考虑不同零件的兼容性，如果后续需要更换输送的零件类型，只需要调整驱动辊的转速，或者更换不同表面材质的辊轴即可，不需要改动整体的安装结构，墙板上预留的安装孔位可以兼容不同直径的辊轴安装，适配厚度在5mm到100mm之间的各类平板类、壳体类零件转移需求。另外，整套机构的驱动单元可以布置在墙板外侧，通过同步带与驱动辊连接，电机的安装座上设计有长条形调节孔，可以方便调整同步带的张紧度，不需要额外增加张紧轮，进一步简化了结构。

　　在实际产线应用中，这类转移机构常常用在机加工线的工序衔接、电子产品组装线的工位转接、包装线的进料过渡等场景，尤其是在车间空间有限，无法布置长距离转弯传送带的情况下，用这类直线转移机构可以灵活衔接两段平行错位的传送带，优化产线的布局空间。需要注意的是，安装时必须保证三组辊轴的平行度误差控制在0.1mm/m以内，否则零件在输送过程中会逐渐向一侧偏移，长期运行还会出现辊轴磨损不均的情况；墙板与地面或者设备机架的连接需要采用刚性连接，避免运行过程中出现振动，导致零件位置偏移。针对有防静电需求的电子行业场景，辊轴可以采用防静电材质的包胶，墙板做接地处理，避免转移过程中产生静电损坏电子元器件；针对有防腐蚀需求的化工、食品行业场景，所有金属部件可以采用304不锈钢材质，轴套采用聚四氟乙烯材质，适配腐蚀性环境的使用要求。
