工业物料处理用长距重载滚轮输送铁轨结构

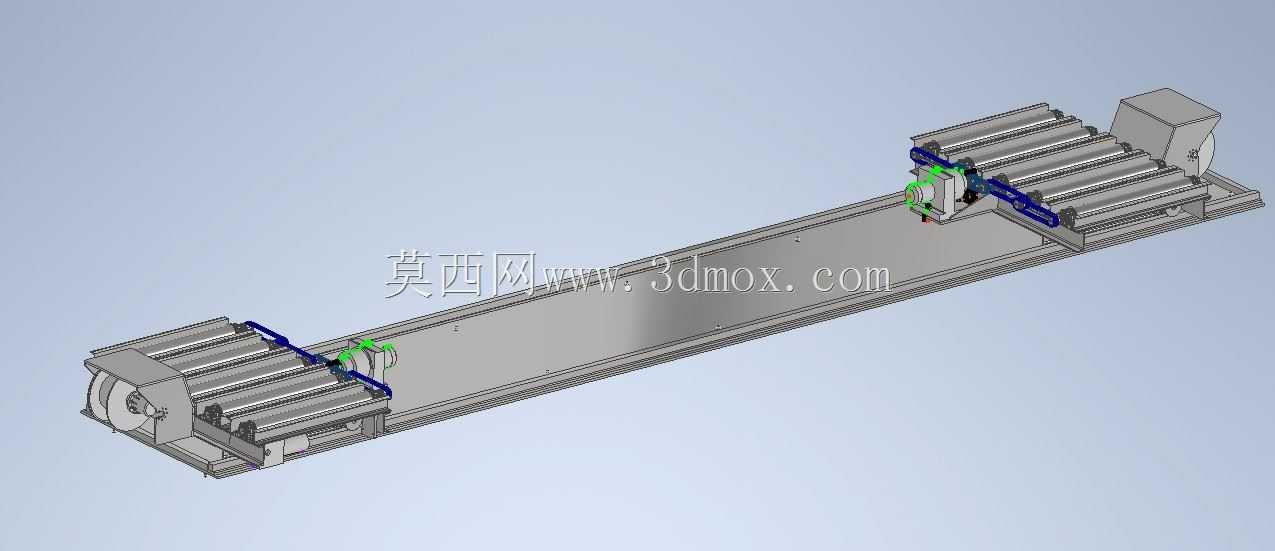

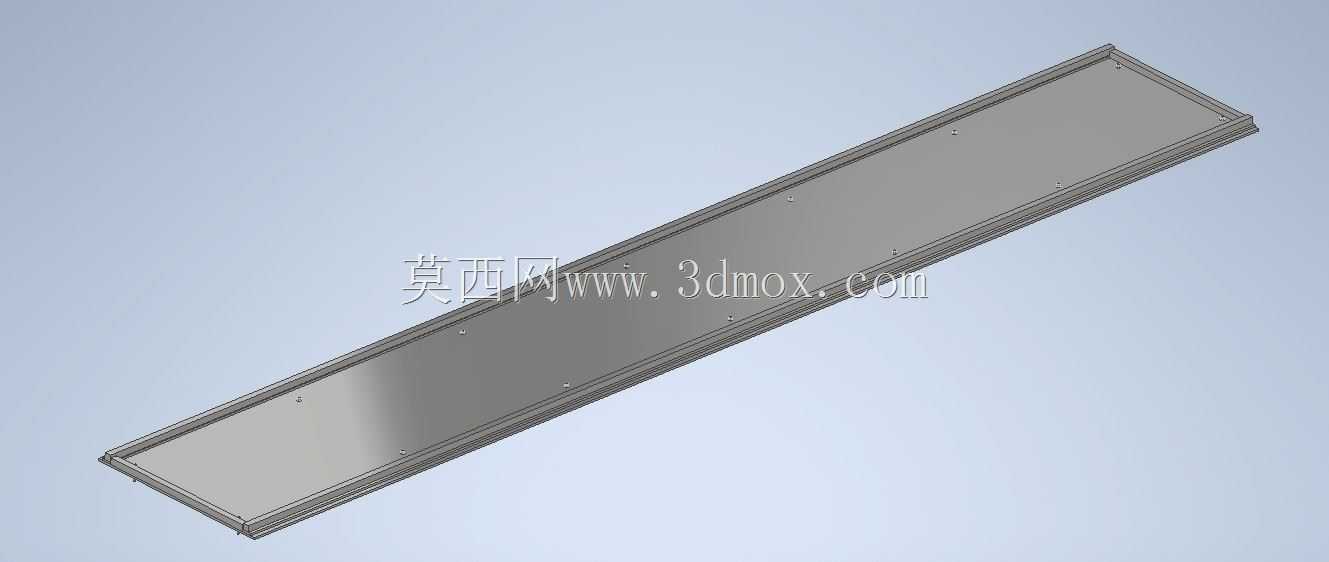

这套轨道结构的设计初衷，是解决长条形金属坯料、型材在表面处理、切割下料工序间的直线转运问题，常见于钢材预处理生产线、铝型材深加工车间的工序衔接段，替代传统的人工吊装转运模式，降低长件转运过程中的磕碰变形风险。整套轨道采用单梁式主体承载结构，主体梁体选用矩形截面型钢焊接加工，整体直线度在全长范围内控制在每米0.2mm以内，避免滚轮运行过程中出现卡滞、偏磨问题。轨道两端集成的滚轮组采用多辊平行排布设计，单组滚轮组设置6根平行布置的从动钢辊，辊面做淬火硬化处理，硬度达到HRC45-50，可承载单根重量不超过800kg的长条形工业物料，辊子间距根据常见型材的最小支撑跨度设置，确保长度1m以上的物料放置时不会出现端部下垂剐蹭轨道梁面的问题。

轨道上配置的移动滑座是整套结构的核心功能部件，滑座通过两侧的导向轮卡合在轨道梁的侧边导向面上，导向轮采用偏心轴安装结构，现场安装时可通过调整偏心轴的旋转角度，调整导向轮与轨道导向面的配合间隙，间隙控制在0.1-0.3mm之间，既保证滑座移动顺畅无卡滞，又避免间隙过大导致滑座运行时出现横向窜动。滑座上预留了工装安装接口，可根据实际工序需求加装夹持机械手、喷涂枪架、切割定位挡块等不同功能部件，实现物料在输送过程中的同步加工作业。滑座的驱动接口设置在端部，可适配同步带传动、齿轮齿条传动两种驱动模式，用户可根据现场的输送速度要求、定位精度需求灵活选择驱动方式，当用于普通工序间转运时可选用同步带驱动，运行速度最高可达0.5m/s，当用于需要精准定位的切割、检测工序时，可更换为齿轮齿条驱动，配合伺服电机实现±0.1mm的定位精度。

从安装边界来看，整套轨道的标准段长度为6m，可通过端部的法兰连接结构多段拼接，满足不同车间的场地长度需求，拼接时需要通过专用工装校准相邻两段轨道的直线度与顶面高度差，高度差控制在0.05mm以内，避免滑座经过拼接缝时出现冲击振动。轨道的支撑脚采用可调式结构，支撑脚底部设置地脚螺栓安装孔，同时配备M20的调节螺杆，可在地面不平整度不超过5mm的范围内调整轨道的整体水平度，调整完成后通过锁紧螺母固定，避免设备运行过程中出现水平偏移。轨道的整体宽度控制在800mm以内，安装时距离两侧设备的安全预留距离不小于300mm，方便后期维护人员对滚轮、导向轮等易损件进行更换作业。

在细节设计上，轨道梁的顶面设置了耐磨不锈钢衬板，衬板通过沉头螺钉固定在梁体上，当衬板出现磨损时可单独更换，无需更换整根轨道梁体，降低后期维护成本。两端的滚轮组设置了可拆卸的端盖，端盖上预留了润滑脂注油口，可定期对滚轮的内置轴承加注润滑脂，延长轴承的使用寿命，注油周期根据现场使用频率设定，通常为每运行1000小时加注一次。滑座上设置了行程限位碰块，轨道两端对应位置安装了橡胶缓冲块与行程开关，当滑座运行到轨道端部时，首先接触橡胶缓冲块进行机械缓冲，同时触发行程开关切断驱动电源，避免滑座冲出轨道造成安全事故。整套结构的所有外露金属部件均做了喷塑防锈处理，可适应车间内有少量切削液、粉尘的作业环境，不会出现短时间内锈蚀掉漆的问题。
