气缸驱动双导柱高度调节执行机构

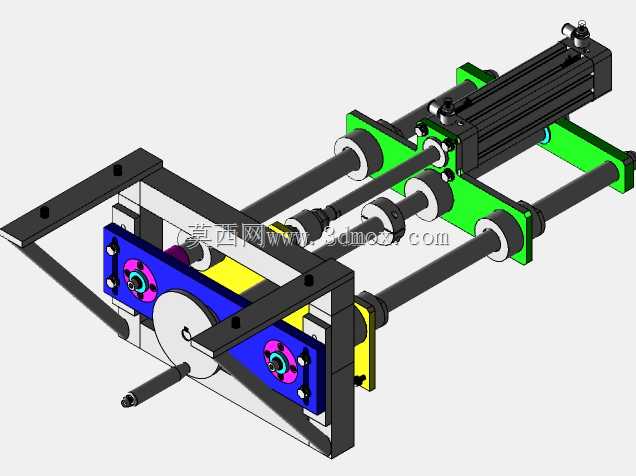

　　这套高度调节执行机构，主要面向工业管路阀组配套的工位高度适配场景，在流体控制生产线、自动化装配检测工位中，经常会遇到阀块安装基准与执行端对接存在高度差的问题，常规的固定安装座无法适配多规格阀件的对接公差，也不能满足工位切换时的高度动态调整需求，这套机构就是针对这类工况开发的直线调节单元。从结构布局来看，整套机构采用双光轴导柱作为导向承载主体，两根平行布置的镀铬光轴穿过两端的安装立板，配合带自润滑衬套的导向座，为整个滑动平台提供稳定的直线运动导向，避免单侧受力时出现卡滞、偏磨的问题。

　　驱动端采用标准气缸作为动力源，气缸缸体固定在端部的绿色安装支架上，活塞杆通过连接法兰与滑动平台刚性连接，通过气缸的伸缩动作带动滑动平台沿导柱方向做直线往复运动，实现平台上安装的阀块或者执行元件的高度位置调整。滑动平台部分采用分层结构设计，蓝色的安装面板上预留了多组规则排布的安装孔位，能够适配不同规格阀块的安装固定需求，面板与滑动基座之间设置了定位销孔，保证安装重复定位精度，平台侧面设置的硬限位结构，能够在气缸行程端点位置提供机械防护，避免气缸过冲造成的部件碰撞损坏。两端的安装立板采用钢板折弯焊接成型，立板与导柱的连接位置设置了加强筋结构，抵消导柱承受的径向弯矩，保证整套机构在承受侧向负载时不会出现导柱变形的问题。

　　从安装边界来看，整套机构的安装基准位于两端立板的底部安装面，安装面上预留了沉头固定孔，能够直接通过螺栓固定在设备机架或者安装平台上，不需要额外制作过渡连接座，安装时需要保证两根导柱的平行度公差控制在0.02mm/m以内，避免导向衬套出现偏磨缩短使用寿命。在实际应用中，这套机构除了用于阀块的高度位置调整，还可以用于检测工位的探头高度适配、装配工位的压头位置调节、物料输送线的挡料机构升降等场景，导向部分的衬套采用铜基石墨自润滑材质，不需要定期加注润滑脂，能够在无尘车间、普通工业车间等多种环境下长期稳定运行，气缸的气源接口采用标准G1/4螺纹，能够直接对接工厂常规的气源管路，配合常规的二位五通电磁阀就可以实现动作控制，不需要额外配置复杂的控制单元。

　　设计过程中特意将气缸的轴线布置在两根导柱的中心对称位置，让气缸的推力均匀作用在滑动平台上，避免偏载造成的滑动阻力增大，导柱的直径选型经过负载校核，能够承受最大5kg的侧向负载而不出现明显的挠度变形，满足常规阀块、小型执行元件的安装承载需求。滑动平台的行程范围可以根据实际使用需求更换不同行程的气缸进行调整，不需要改动整体的安装结构，具备较好的适配性，机构外露的运动部件没有尖锐棱角，所有连接螺栓都采用内六角圆柱头螺栓，螺栓头部不超出安装面，避免运行过程中剐蹭周边管线或者操作人员。在装配调试时，需要先将两端立板固定在校准平台上，穿入导柱后调整导向座的滑动顺畅度，再安装气缸并调整活塞杆的同轴度，保证气缸伸缩过程中没有径向别劲的问题，最后安装滑动面板并校验平台的平面度，保证安装在面板上的元件位置精度符合使用要求。
