立式小型蒸汽发生动力装置结构设计

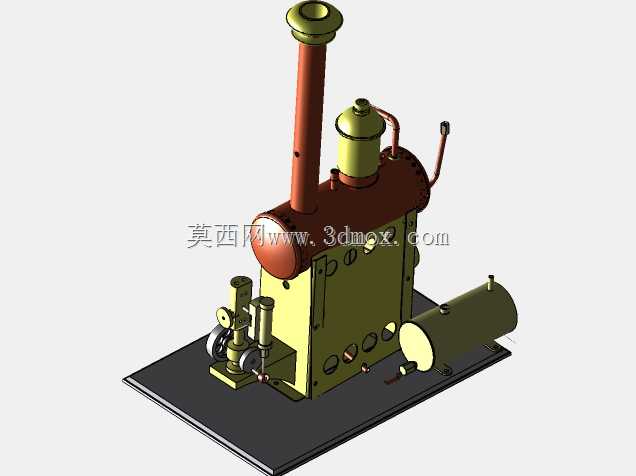

这套蒸汽发生动力装置的三维结构，完整还原了小型立式蒸汽动力单元的全部组成逻辑，从安装底座到上部汽包、烟囱、管路附件都做了全尺寸的结构还原，没有做简化省略，能直接用于结构原理展示、教学演示以及小型动力配套的选型参考。从实际应用场景来看，这类小型蒸汽发生装置常配套在小型分布式动力供给场景、教学实验台、复古动力演示装置以及小型工业辅机的动力源场景，不需要大吨位锅炉的配套场地，整体集成度高，所有部件都集成在一块钢制安装底板上，现场安装只需要固定底板、对接管路接口即可完成部署，不需要额外做分散部件的组装校准。

从功能特性来看，装置核心的立式汽包承担汽水分离与蒸汽储容的作用，上部的细长烟囱承担燃烧废气的导流排出，侧面布置的水位监测、管路阀组可以实时监控汽包内的水位与压力状态，避免干烧或者超压的运行风险；汽包下部连接的缸体组件是蒸汽做功的核心单元，蒸汽从汽包导出后进入做功单元，将蒸汽的热能转化为旋转机械能输出，可配套小型发电机、水泵或者其他需要旋转动力输入的设备；旁侧布置的卧式储水罐承担补水储备的作用，通过管路与汽包连通，配合阀组实现自动补水，维持汽包内的水位稳定，不需要频繁人工补水。

设计思路上完全遵循传统立式蒸汽装置的布局逻辑，将重心集中在安装底板的中心区域，高重心的烟囱、汽包都布置在底板中部位置，下部的做功单元、储水罐分散在周边平衡重量，避免运行过程中出现重心偏移的振动问题；所有管路的走向都沿着设备外壁布置，没有出现管路交叉干涉的情况，既方便后期的管路维护、阀件更换，也能减少管路的长度，降低蒸汽输送过程中的热量损耗。安装边界方面，整套装置的底板为矩形钢制平台，所有部件的外轮廓都不超出底板的边缘，安装时只需要预留底板尺寸加上周边150mm的操作维护空间即可，不需要额外预留过大的场地；上部烟囱的高度是整套装置的最高点，安装时需要注意上部空间的净空高度，避免烟囱顶部与周边构筑物发生碰撞，同时要预留废气排出的导流空间，避免废气在室内积聚。

从结构细节来看，所有法兰连接的位置都预留了螺栓安装位，阀件的操作手柄都朝向外侧操作空间充足的方向，日常操作时不需要探身到设备内部就可以完成阀门开闭、水位观测的操作；汽包上的压力表、水位计接口都做了凸台加强，避免长期运行过程中接口处出现应力泄漏；做功单元的运动部件都做了安全防护的结构预留，后期可以加装防护罩避免运动部件外露造成安全隐患。整套模型的结构比例完全按照实际设备的尺寸比例还原，各个部件的连接关系、装配位置都和实际设备一致，可以直接用于生成工程图纸、做装配干涉检查，也可以用于原理演示的动画制作，帮助从业者快速理解小型蒸汽动力装置的结构组成与运行逻辑。在做同类设备的改型设计时，这套结构也可以作为基础模板，根据实际的蒸汽需求量调整汽包容积、做功单元的缸径参数，不需要重新搭建整体布局框架，能大幅缩短前期设计的周期。
