粉末生产线用6寸法兰式磁选管道装置

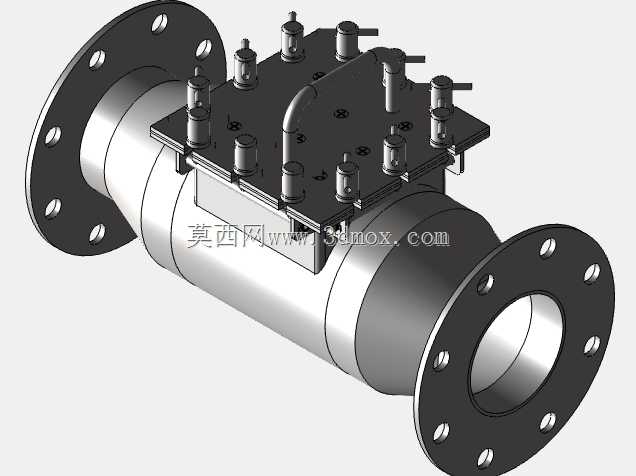

　　这套管道式磁选装置主要面向粉末生产线上的在线除杂场景，在食品、医药、精细化工这类对物料洁净度有硬性要求的生产环节中，往往需要在物料输送路径上直接加装磁选单元，避免铁磁性杂质混入成品，相比外置式的除铁设备，这种串接在管道中的结构不需要额外占用车间安装空间，也不需要增设物料中转环节，能最大程度减少物料输送过程中的残留与二次污染风险。从结构设计来看，装置主体采用直通式管道构型，两端配置标准法兰连接端，安装时可以直接对接同公称通径的现有输送管道，不需要对原有管线做大规模改造，法兰端的螺栓孔位按照通用管道标准排布，现场安装对位时能快速匹配现有管路的安装基准，减少现场配焊、调整的工作量。

　　装置上部的磁组安装模块采用快开式压板结构，多组磁棒通过顶部的固定座垂直插入管道内部的物料流道，磁棒的排布间距经过测算，能保证流经管道的粉末物料全部处于有效磁场覆盖范围内，不会出现磁场死角导致杂质漏过；顶部的操作手柄用于磁组的快速取出清理，当磁棒表面吸附的铁杂积累到一定量时，不需要拆解整个管道连接，只需要松开顶部的固定压块，握持手柄就能将整组磁棒提出流道，清理完成后直接插回原位即可复位，整个清理过程不需要排空整条管线的物料，能大幅缩短日常维护的停机时间。

　　在卫生设计层面，装置与物料接触的内壁全部做圆弧过渡处理，不存在直角积料死角，内壁表面粗糙度满足卫生级生产要求，能避免粉末物料在腔体内残留挂壁，适配需要定期做清洁消杀的生产场景；磁棒与安装座之间采用密封结构隔离，能防止物料从磁棒安装缝隙溢出，也能避免外部杂质进入流道内部。从安装边界来看，装置的整体长度控制在常规管道阀件的安装尺寸区间内，两端法兰的端面间距符合同通径管道附件的通用安装距，在管线设计时可以直接参照同规格阀门的安装空间预留位置，不需要额外加长管段适配；装置顶部的磁组操作空间只需要预留出磁棒整体抽出的高度即可，日常操作不需要额外的辅助工具，现场操作人员经过简单培训就能完成日常维护操作。

　　在功能实现上，这套装置不需要额外接入动力源，完全依靠永磁体的磁场作用实现铁磁性杂质的吸附分离，运行过程中没有运动部件，不存在易损件的频繁更换需求，长期运行的维护成本极低；直通式的流道设计不会对物料输送产生明显的阻力影响，不会造成管道内的物料堵料问题，适配重力落料、低压气力输送等多种粉末输送工况。设计过程中重点考量了磁棒的插入深度与排布密度，既保证磁场覆盖整个流道截面，又避免磁棒排布过密导致物料流通截面积减小影响输送效率，磁棒的固定座采用定位结构设计，每次拆装清理后都能精准复位到原位置，不会因为安装错位导致磁场分布出现偏差。装置外部的结构件全部采用耐腐蚀材质处理，能适配生产车间的日常清洁环境，不会因为长期接触粉尘、清洁消毒剂出现锈蚀脱落污染物料的问题。
