工业管路集成式阀块结构三维设计

项目分类:阀门 发布时间:2025-10-12 ID:1083056
  • 工业管路集成式阀块结构三维设计
  • 工业管路集成式阀块结构三维设计
  • 工业管路集成式阀块结构三维设计

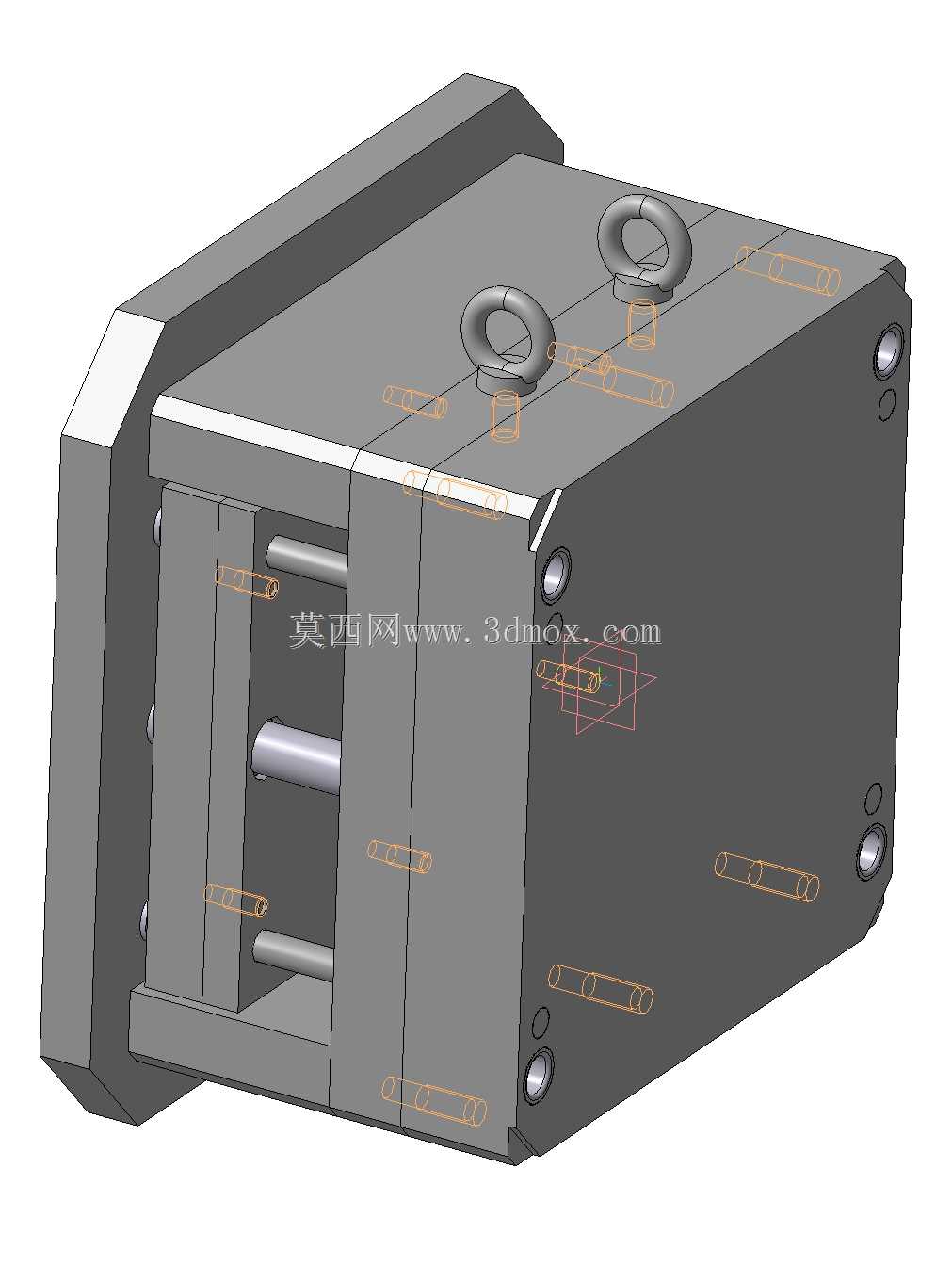

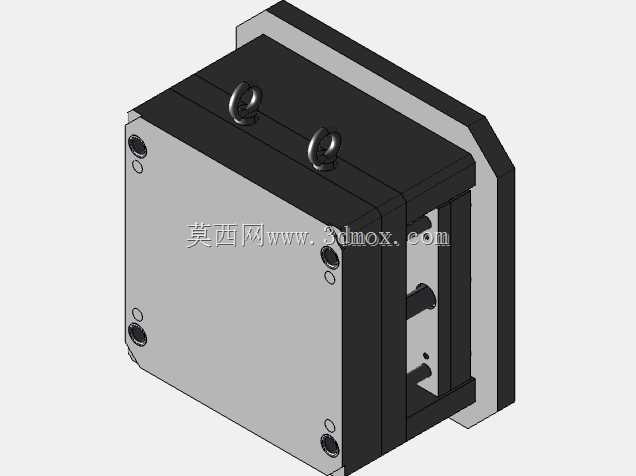

  从结构设计逻辑来看,这款阀块采用长方体实体基体作为核心承载结构,顶面预留的两个吊环安装位是针对大规格阀块的转运、装配需求设计的——当阀块整体重量超过单人徒手搬运的阈值时,可通过吊环配合起重设备完成阀块在液压站架体上的吊装对位,避免人工搬运过程中磕碰阀块表面的密封面,造成后续安装时的密封失效问题。阀块前端的开放式安装槽位,是用来插装叠加式液压阀的安装基准面,槽内预留的三根通油导杆既承担阀片叠装时的定位导向作用,同时内部加工有通油孔道,实现不同叠装阀片之间的压力油、回油、控制油的连通,这种叠装式的结构设计能让后期的阀组功能拓展变得更便捷,不需要重新加工整个阀块的内部油路,只需要在叠装层里增加对应功能的阀片,就能实现系统压力调节、流量控制、方向切换的功能拓展。在液压传动与流体控制的工业现场,阀块是整个管路系统里承担油路分配、压力调控、通断切换的核心承载部件,区别于分散式管路连接的阀组布局,集成式阀块能把原本零散布置的单向阀、溢流阀、节流阀等元件的连通油路全部加工在实体金属块内部,大幅减少外接管路的接头数量,从根源上降低管路泄漏的概率,同时压缩整个阀组的安装占用空间,在工程机械、重型机床、冶金设备、注塑成型设备的液压站里都有极高的应用占比。

  阀块侧面分布的多组安装孔位,分为两类功能:一类是贯穿式的螺栓孔,用来把叠装好的阀组整体锁紧固定,保证各个阀片结合面的压紧力均匀,避免高压油从结合面缝隙渗漏;另一类是工艺孔的封堵位,是加工内部交叉油道时预留的工艺孔,加工完成后用钢珠或者螺塞封堵,保证油道的密封性,不会出现压力油外泄的问题。在设计这类阀块的时候,首先要明确整个液压系统的工作压力、流量参数,以此确定内部油道的通径——通径过小会造成油液流动时的沿程压力损失过大,系统发热严重,通径过大则会造成阀块整体体积冗余,重量增加,浪费金属材料。

  其次要理清各个阀口之间的连通逻辑,避免油道交叉时出现串油问题,高压油道和回油道之间要预留足够的壁厚,防止高压工况下阀块本体被击穿,同时油道的转角位置要尽量设计成平滑过渡,减少油液流动时的紊流,降低系统的振动和噪音。从安装边界来看,这款阀块的整体外形为规整的长方体结构,安装时需要在液压站的安装架体上预留对应尺寸的平面安装位,保证阀块底面和架体贴合平整,避免安装时产生附加应力,长期受力造成阀块变形,导致内部油道泄漏;阀块的各个侧面都要预留足够的操作空间,方便后期对各个阀件进行调试、维护和更换,尤其是顶面的吊环位置,吊装时不能和周边的管路、架体产生干涉,前端的阀片叠装位置要预留足够的插拔空间,方便后期增减阀片的时候不需要拆卸整个阀块。

  在实际工况应用中,这类集成阀块通常安装在液压站的油箱上方或者阀组架体上,外接的主压力油口、回油口、执行机构连接油口都布置在阀块的侧端面,通过法兰或者螺纹接头和外部管路连接,相比传统的管式连接阀组,集成阀块的管路接头数量能减少60%以上,不仅降低了泄漏风险,还能让整个液压站的管路布局更整洁,日常巡检的时候能更直观地排查故障点,减少维护的工作量。在建模过程中,需要重点关注各个安装孔的位置度公差,尤其是叠装阀片的定位导杆孔位,位置偏差过大会造成阀片无法顺利叠装,甚至会导致阀片内部的油口错位,造成系统功能失效;密封槽的尺寸精度也要严格控制,槽深、槽宽的偏差要符合密封件的安装要求,过深会造成密封件压缩量不足导致泄漏,过浅则会造成密封件被压溃,缩短密封件的使用寿命。另外,阀块的边角位置都做了倒角处理,一方面是去除加工后的锐边毛刺,避免装配时划伤操作人员或者损坏密封件,另一方面也能减少应力集中,提升阀块在高压工况下的结构强度,避免长期受压力脉动影响出现边角开裂的问题。
