台式水冷主轴数控雕刻加工设备

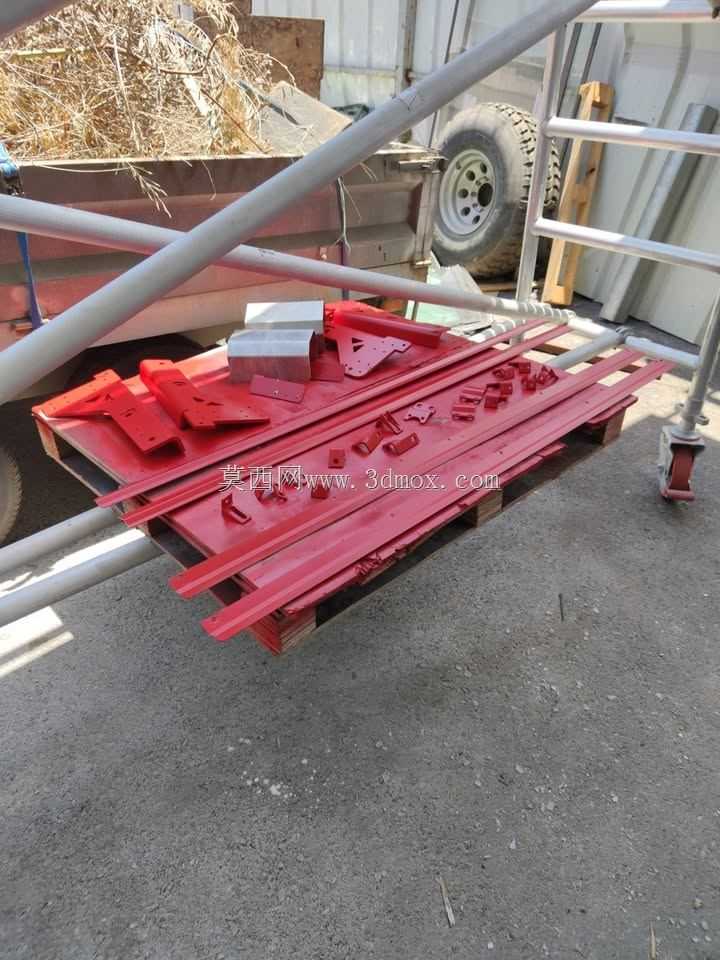

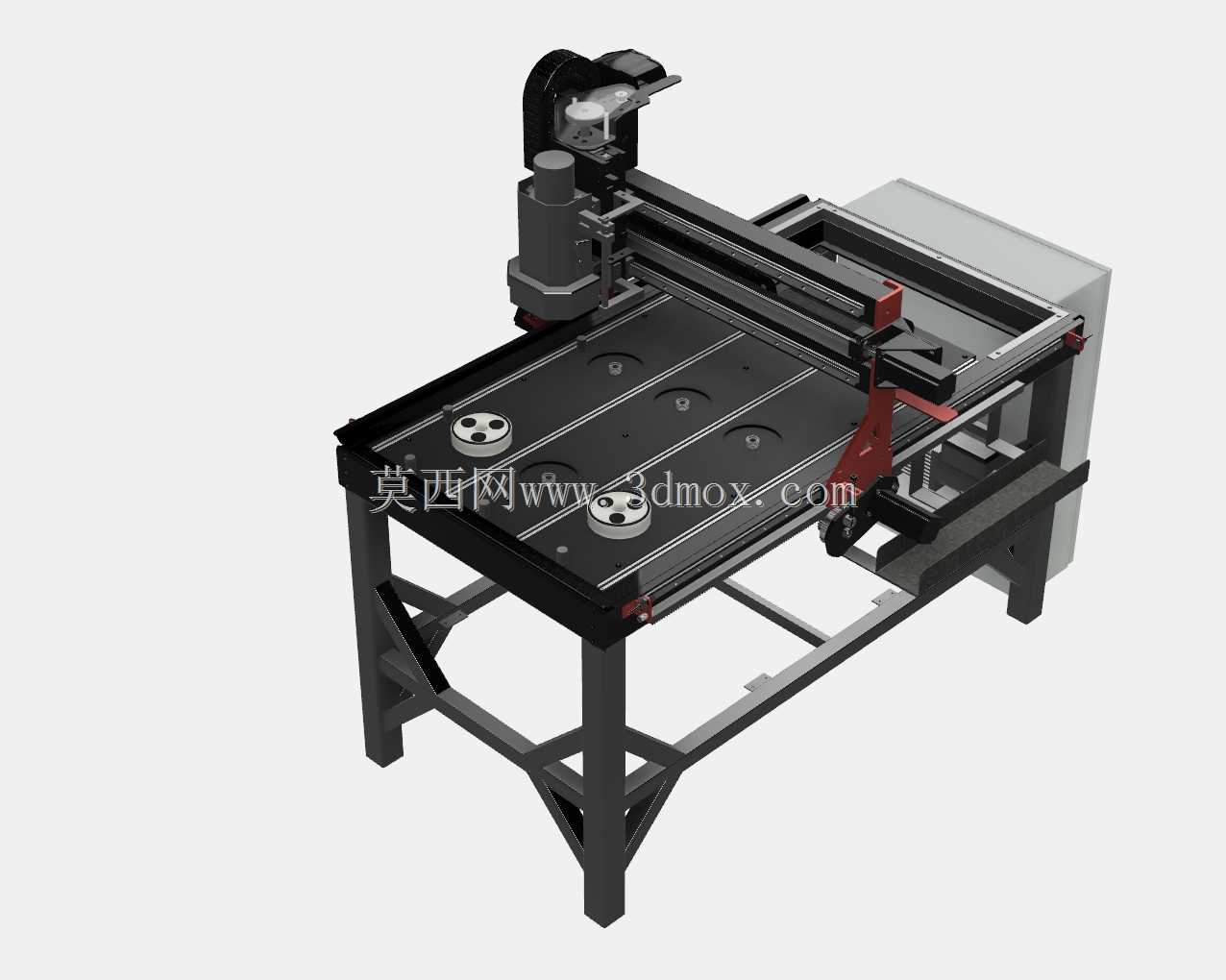

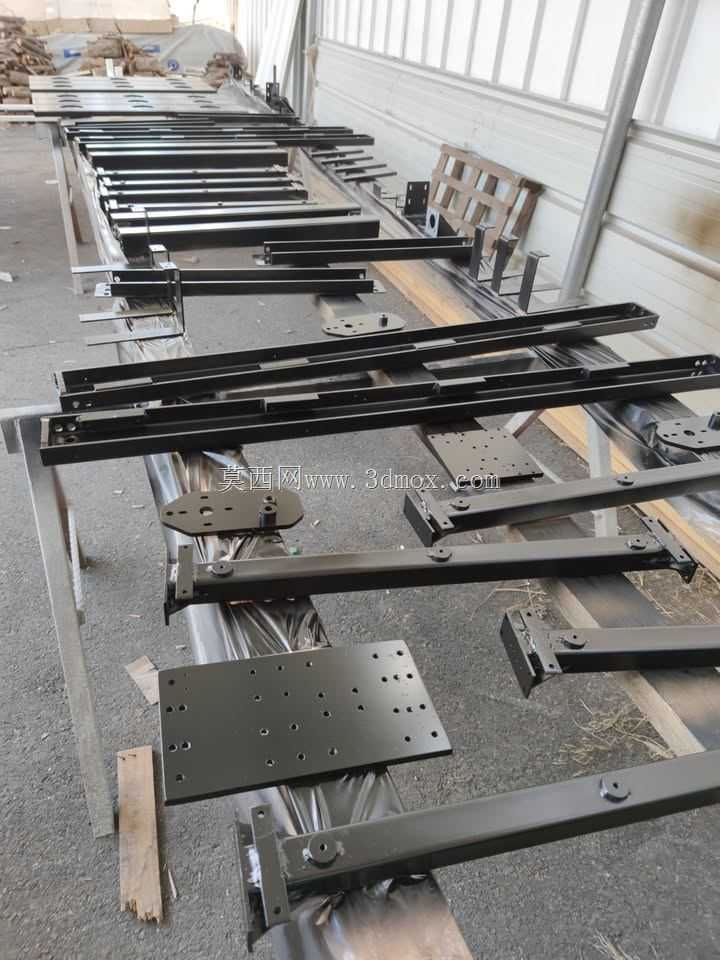

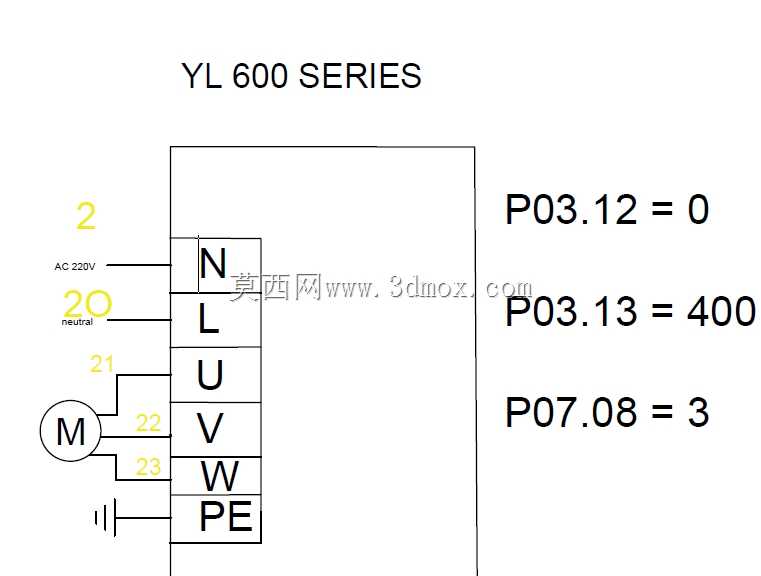

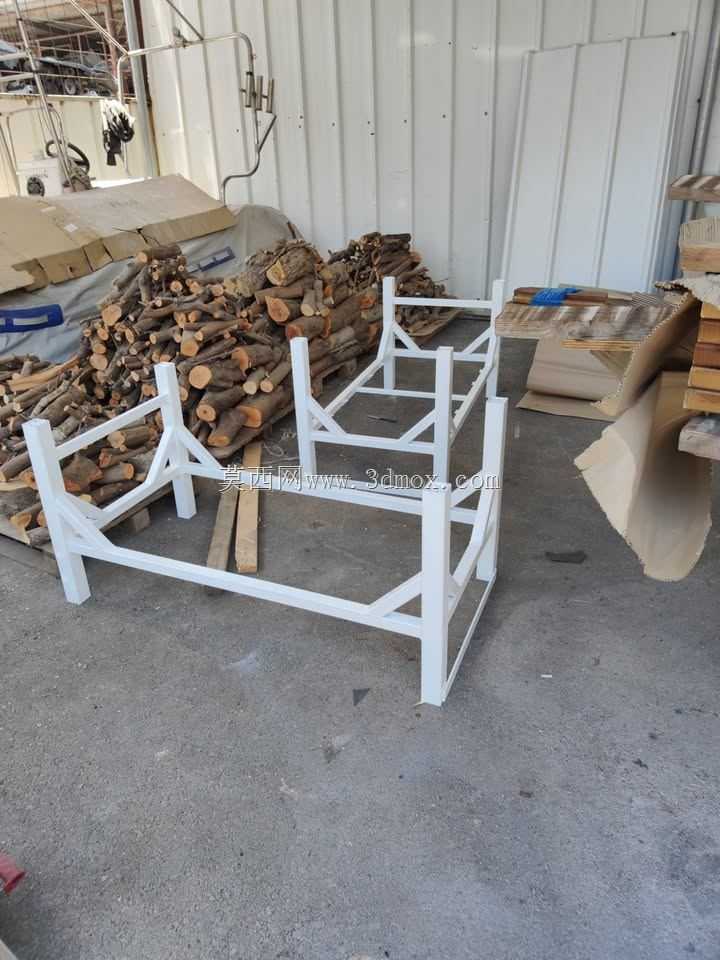

　　这款台式数控雕刻设备的结构设计完全围绕中小幅面平面加工场景打造，X向有效行程覆盖600mm加工宽度，Y向1000mm的进给行程可适配常规尺寸的板材、型材加工需求，Z向设置150/180mm双规格行程区间，可根据加工件的厚度、浮雕深度需求灵活选配，安装时需预留设备本体长宽尺寸外周边至少800mm的操作维护空间，后侧需预留200mm走线及除尘管路接驳空间，整机底部采用方管焊接框架结构，通过三角加强筋提升机架刚性，避免高速进给过程中产生结构共振影响加工精度。设备搭载2.2kW功率ER20规格水冷主轴，相比风冷主轴运行噪音更低，长时间高负载雕刻工况下转速稳定性更优，可适配不同柄径的雕刻刀、铣刀，满足浮雕、切割、铣削等多工序加工需求。

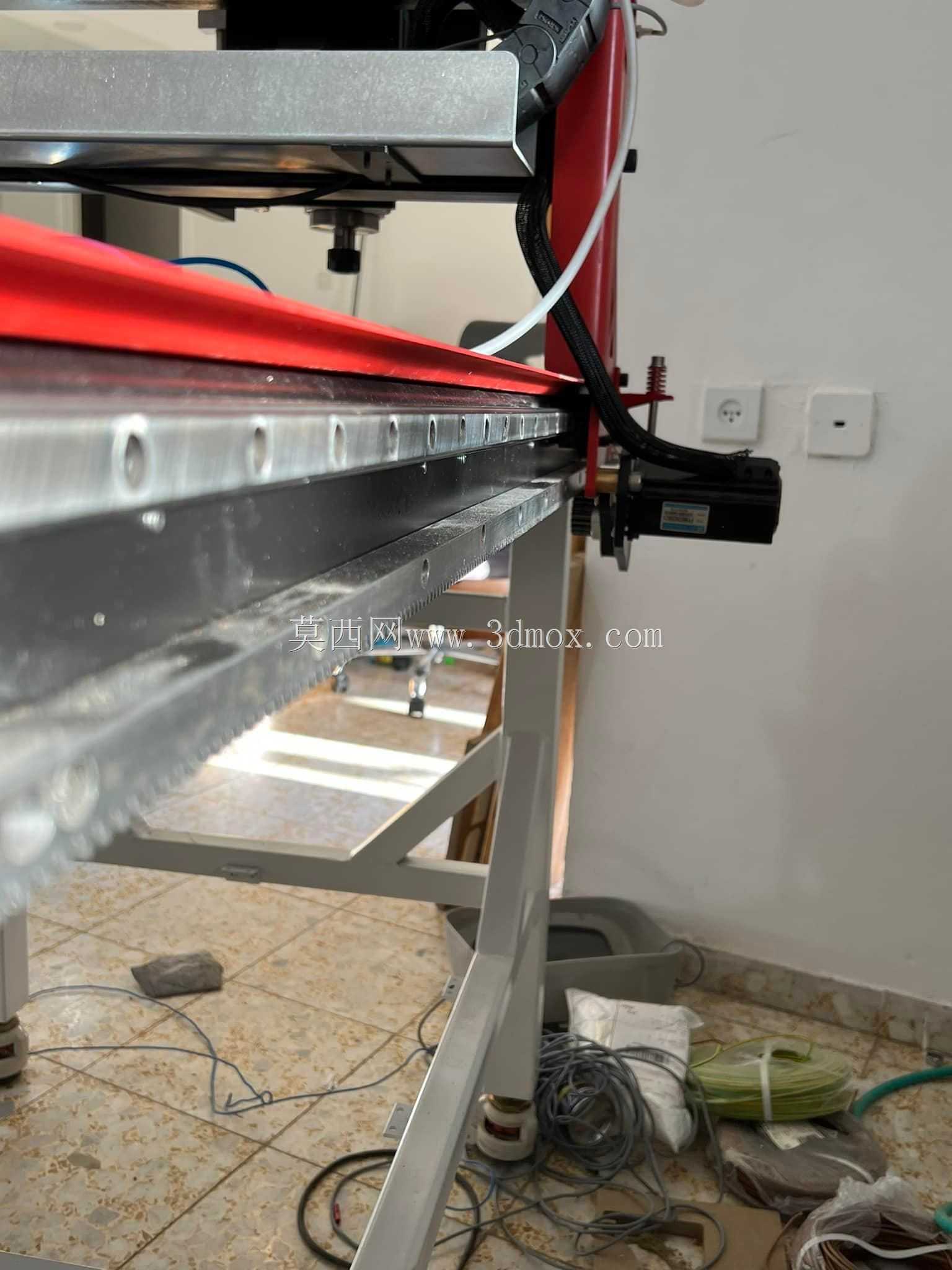

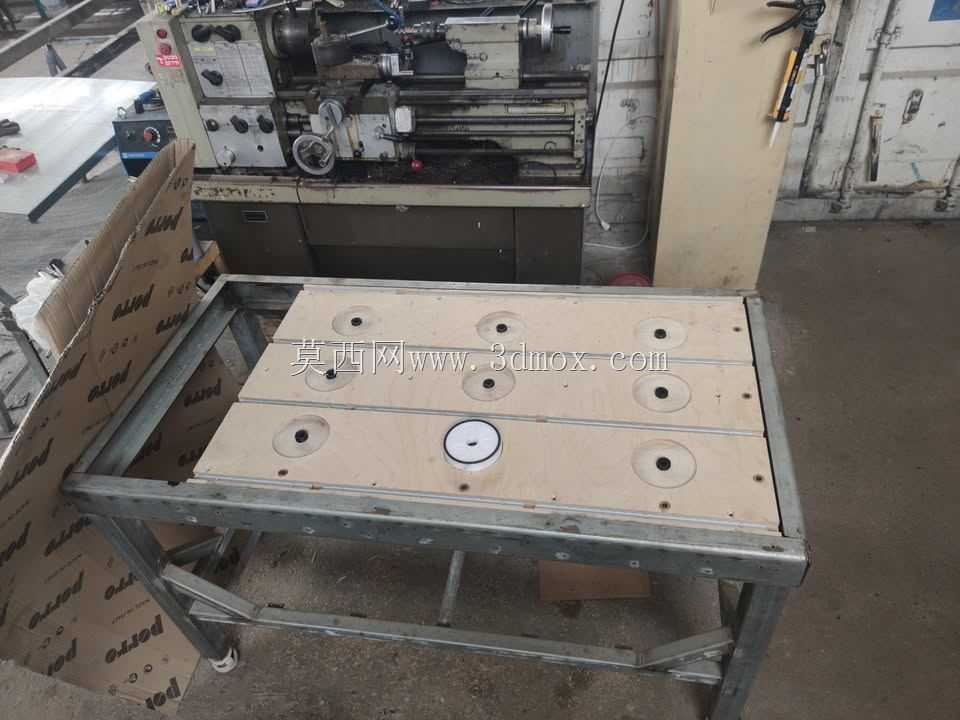

　　工作台面采用真空吸盘与T型槽复合设计，真空吸盘可快速固定大尺寸平整板材，省去反复装夹找正的时间，T型槽结构则可配合压块固定异形工件、工装夹具，大幅提升不同类型工件的夹持适配能力，覆盖木工板材雕刻、广告材料切割、小型工艺件铣削、软金属精加工等多类加工场景。从结构设计逻辑来看，龙门移动的结构形式将运动部件重量控制在合理区间，兼顾进给速度与运动稳定性，导轨安装面经过铣平处理保证装配平行度，丝杠传动副配置预紧结构消除反向间隙，传动精度可满足常规雕刻加工的公差要求。电控走线采用拖链内置排布方式，避免运动过程中线缆磨损、拉扯，主轴冷却回路沿机架侧方布置，不干涉加工区域的工件上下料操作。

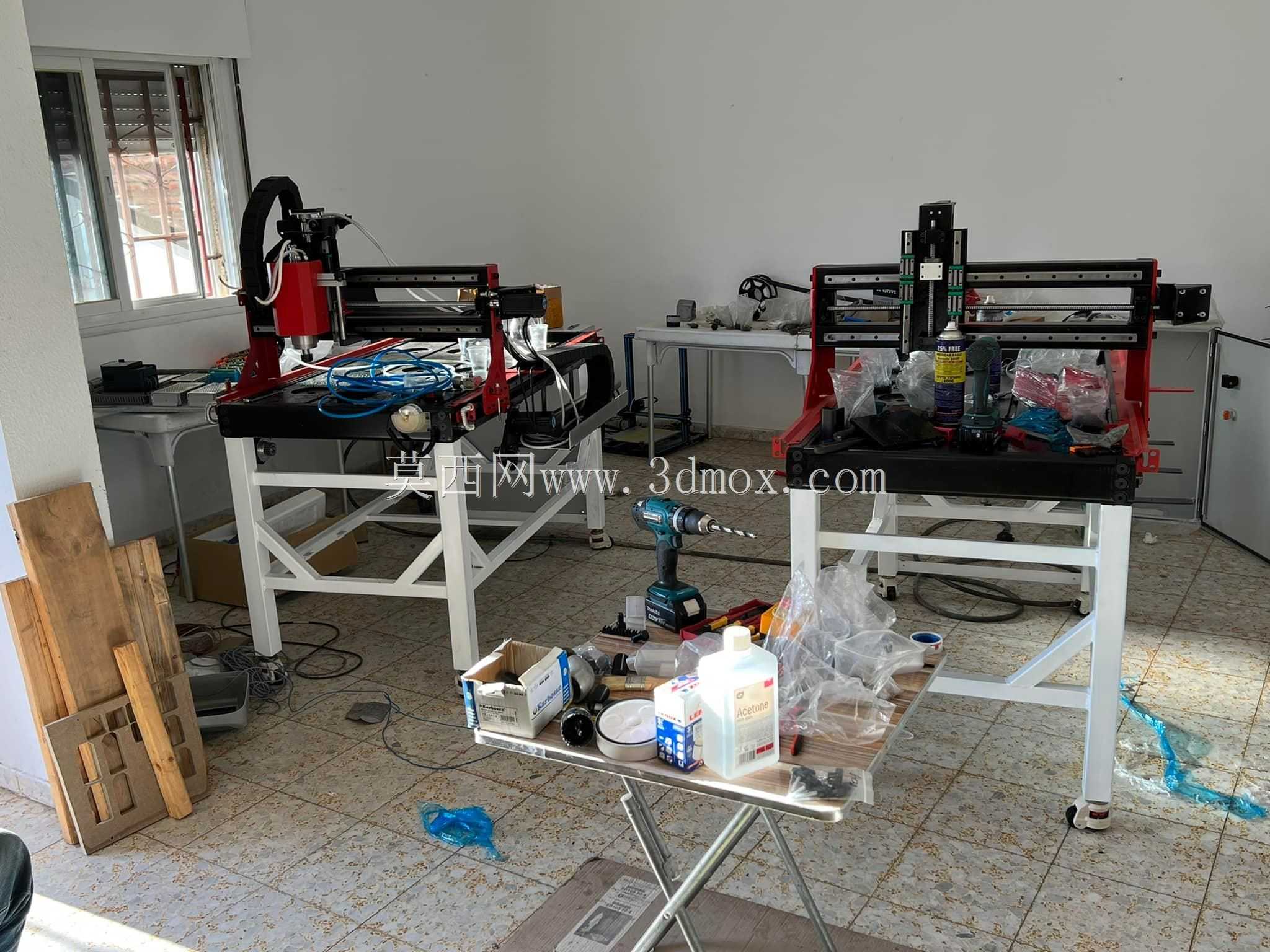

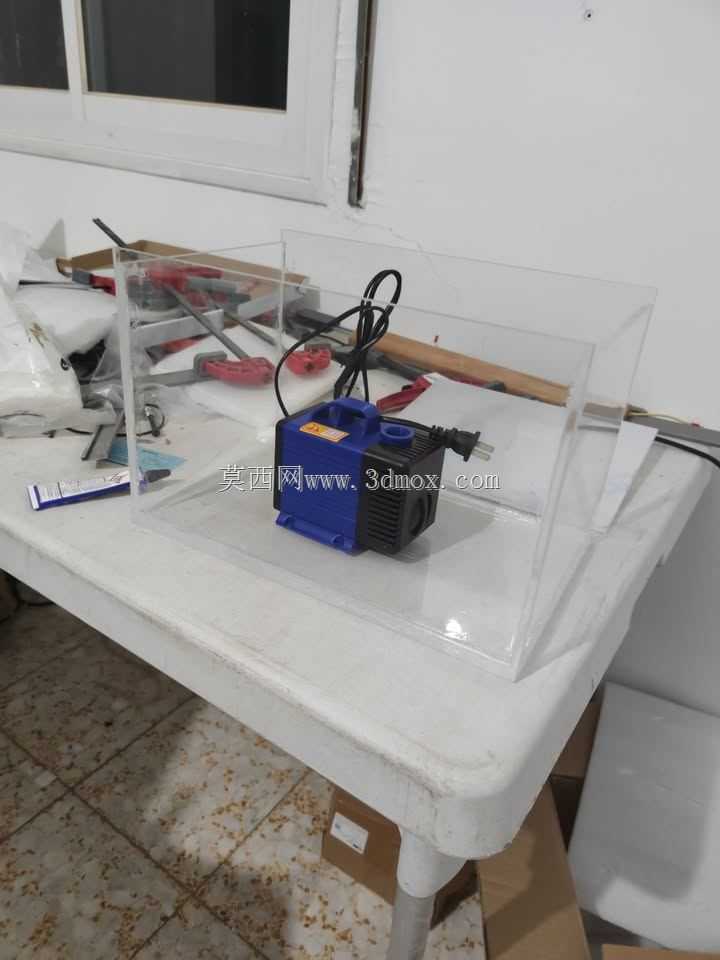

　　设备的机架底部预留调平脚杯安装位，安装时可通过调节脚杯保证工作台面水平度，避免长期使用过程中因地面不平导致机架变形。在实际加工场景中，这类中小幅面雕刻机既可以用于个体加工作坊的定制化木工雕花、广告字切割作业，也可用于小型工厂的小批量零件精加工、手板模型制作，复合工作台的设计让设备无需额外改装即可切换不同装夹方式，减少生产准备时间。水冷主轴的冷却回路需配置匹配流量的冷却水箱，保证长时间连续加工时主轴温度维持在合理区间，延长主轴轴承使用寿命。Z轴滑台的配重结构经过受力校核，可避免垂直方向进给出现下坠、爬行问题，保证下刀深度的一致性。设备的操作侧预留足够的上下料空间，操作人员可在正面完成工件装夹、对刀、加工参数调整等全流程操作，无需频繁绕机走动。
