60瓦二氧化碳激光发生管结构设计

这款60瓦功率等级的二氧化碳激光发生器件，是中小功率激光加工设备的核心发生部件，目前在非金属材料加工领域应用覆盖范围极广，从广告行业的亚克力板材切割、双色板标牌雕刻，到工艺礼品行业的竹木材质表面雕花、皮革面料裁切打样，再到电子行业的薄型绝缘材料开孔、PCB板表层标刻，都能见到同规格器件的实际应用。和低功率40瓦规格的器件相比，60瓦的输出功率可以支持更厚的非金属材料一次性切透，加工效率能提升近四成，同时在连续长时间作业的工况下，功率输出的稳定性更适配批量加工的生产节奏，不会因为短时间连续工作出现功率衰减导致的切面毛糙、雕刻深度不均问题。

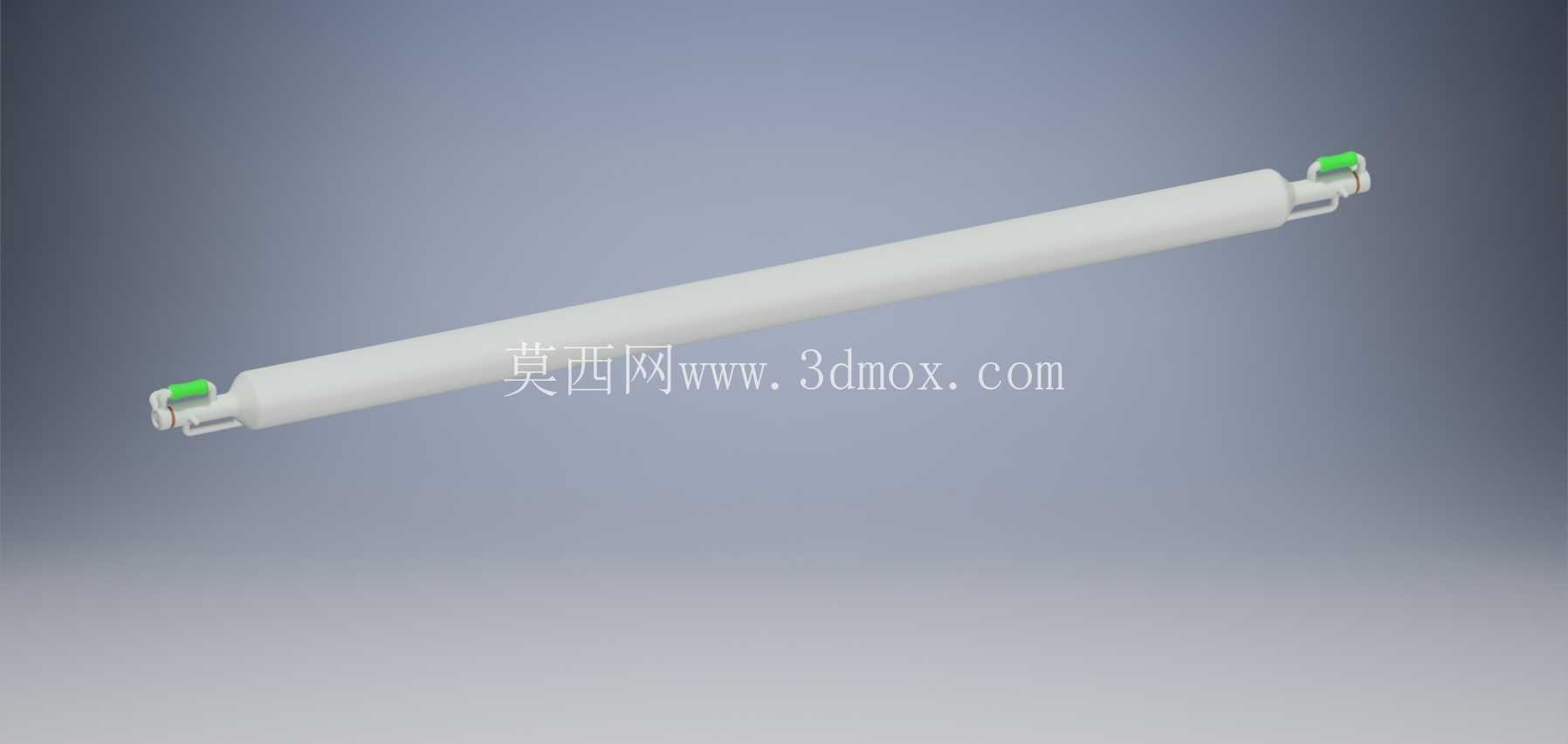

从结构设计的角度来看，这款器件采用长直圆柱式的密封腔体结构，整体直径控制在55毫米，总长度为1250毫米，这个尺寸参数是经过多轮结构匹配验证确定的：55毫米的外径可以适配目前市面上绝大多数通用型激光管支撑座的夹持范围，不需要针对安装位做额外的定制化夹具改造，设备厂商在做整机装配的时候，可以直接沿用现有成熟的管体固定结构，减少整机的结构改造成本；1250毫米的总长度，刚好匹配60瓦功率等级二氧化碳激光管的谐振腔长度要求，放电管的长度和管径比例经过优化，既能保证激光光束的模式稳定，输出基模光斑的圆度控制在合理范围内，也不会因为管体过长导致整机的横向安装尺寸过度增加，适配常规幅面1390、1610型号的激光加工设备安装空间。

管体两端的电极连接结构和出气端固定位做了标准化的接口设计，高压输入端的绝缘结构做了加长处理，避免高电压工作状态下出现沿面放电的安全隐患，输出端的镜片安装座采用同轴度精度更高的台阶定位结构，保证谐振腔两端的反射镜片、输出镜片的光轴重合度，减少因为安装偏差导致的功率损耗。管体两端的水冷接口位置做了对称式布局，和现有同长度规格的水冷管路走向完全匹配，接入设备的冷却水循环系统时不需要重新调整管路走位，冷却水可以顺着管体的外层夹套完整流经整个发热区域，带走放电过程中产生的热量，保证管体工作时的温度稳定在合理区间，避免因为局部过热导致的管体寿命缩短。

在实际设备选型匹配的时候，需要注意这款器件的安装边界要求：管体的支撑位需要设置在距离两端150-200毫米的位置，两个支撑点的高度差要控制在0.5毫米以内，避免管体因为长期受力不均产生微小形变，影响谐振腔的光轴精度；高压接线端需要预留至少30毫米的安全绝缘距离，和设备的金属壳体之间做好绝缘隔离，防止高压打火；输出端的光路位置要和设备的反射镜座中心完全对正，初次安装调光的时候，可以先在低功率状态下调整光斑位置，确保光束全程在镜片中心通过，避免偏光导致的镜片烧损。

和同功率等级的其他结构激光发生器件相比，这种长直玻璃管结构的二氧化碳激光器成本更低，维护难度更小，不需要复杂的气体补充循环系统，密封腔体的设计可以保证长期使用过程中的气体浓度稳定，正常水冷条件下的工作寿命可以满足中小加工企业的日常生产需求。在做三维建模的时候，管体的圆柱度、两端接口的同轴度、安装位的尺寸公差都按照实际加工装配的要求做了还原，结构设计师在做整机设计的时候，可以直接调用这个模型做装配干涉检查，提前验证安装空间是否足够，管路和接线的走位是否合理，减少后续实物装配阶段出现的尺寸不匹配问题。
