立式谷物锤磨粉碎设备结构设计

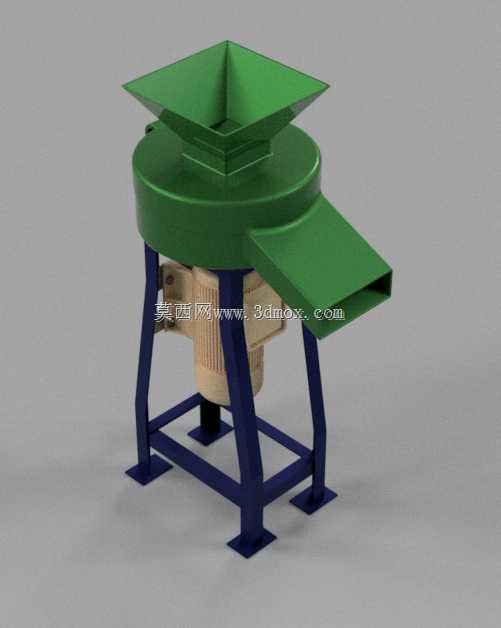

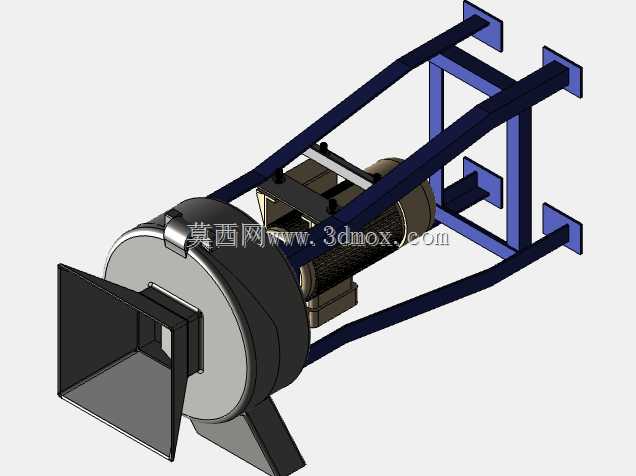

　　在小型粮食加工、农户自用粮处理以及小型饲料加工场景中，这类立式锤磨设备的应用覆盖度极高，不同于大型工业粉碎生产线的集中式处理，该类设备主打小体量、易部署、低运维成本的使用需求，适配乡村加工点、小型粮油作坊、农户家庭自用等多种非规模化加工场景，能够直接完成原粮从颗粒到细粉的单次加工，无需多段设备串联，大幅降低了小型加工场景的设备投入门槛。从结构布局来看，设备采用立式同轴排布设计，顶部设置方形扩口进料斗，斗体采用四边斜向收拢的结构，进料时谷物依靠自重即可滑入粉碎腔，无需额外设置进料推送机构，进料斗的扩口尺寸设计兼顾了人工倒料的操作便利性，倒料时不会出现物料洒漏，收拢段的倾斜角度大于谷物自然休止角，能够避免物料在斗壁积留，减少加工后的物料残留。

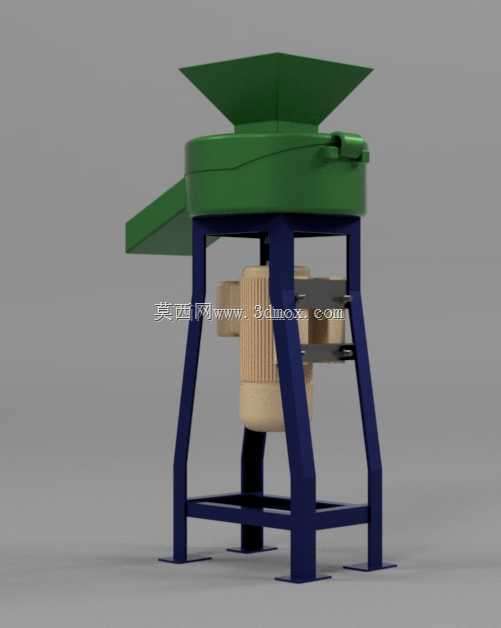

　　粉碎腔采用圆筒形结构，腔体内部设置高速旋转的锤片组件，电机直接立式安装在腔体下方，通过直连传动带动锤片运转，省去了皮带传动、齿轮传动的中间传动环节，既减少了传动损耗，也降低了传动部件的维护需求，设备支架采用四根立式支腿配合底部方形连接框架的结构，支腿采用型钢弯折成型，底部设置方形安装脚板，脚板上预留安装孔位，可直接通过膨胀螺栓固定在水泥地面上，安装时无需做复杂的混凝土基础，只要地面平整度满足要求即可完成固定，整体安装占地尺寸不足两平方米，非常适合空间狭小的小型加工场所使用。

　　腔体侧部设置斜向出料导槽，导槽向下倾斜一定角度，粉碎完成的细粉在锤片旋转产生的气流带动下，顺着导槽直接排出腔体，可直接对接集料袋或者小型输送装置，出料导槽的宽度设计兼顾了排料顺畅度，不会出现粉料堵塞的情况。从设计思路层面，该设备优先考虑了使用场景的维护便利性，粉碎腔的上下连接部位采用快拆式紧固结构，需要更换锤片或者清理腔体残留时，不需要复杂工具即可拆开腔体，日常清理和易损件更换的操作门槛极低，普通操作人员经过简单讲解即可完成维护操作。设备的整体重心沿立式轴线分布，运转时的动平衡更容易控制，高速运转时的振动幅度更小，固定完成后运转噪音控制在小型加工设备可接受的范围内，不会对周边环境造成过大的噪音影响。在功能实现上，该设备主要针对谷物类物料的粉碎作业，通过调整锤片与腔体内壁的间隙，以及筛网的孔径大小，可以控制最终成品粉料的粗细度，适配不同谷物的加工需求，无论是玉米、小麦、稻谷等原粮的磨粉作业，还是小块饼粕类饲料原料的粉碎作业，都能稳定完成加工，单次加工的物料处理效率适配小型加工点的日处理需求，不需要连续长时间高负荷运转，设备的负载冗余设计能够应对偶尔的硬质小杂质混入，不会因为少量硬质杂质就出现锤片损坏或者腔体变形的情况。

　　从安装边界来看，设备进料斗的顶部高度适配成年人站立倒料的操作高度，不需要额外搭建操作平台，操作人员站在地面即可完成进料操作，出料导槽的底部高度足够放置常规的集料容器，不需要垫高设备或者挖坑放置集料装置，整体的外形尺寸完全适配小型加工场所的空间限制，不需要对现有场地做大规模改造即可进场安装使用。设备的电机防护设计适配多粉尘的加工环境，电机外壳采用封闭结构，能够避免粉碎过程中产生的粉料进入电机内部，延长电机的使用寿命，支架的表面做防锈涂装处理，长期在粮食加工的多粉尘、偶尔潮湿的环境中使用，也不会轻易出现锈蚀问题，结构件的壁厚选择兼顾了结构强度和设备整体重量，既保证了运转时的结构稳定性，也不会因为设备过重导致搬运、安装困难，两到三个成年操作人员即可完成设备的移位和安装就位，不需要动用大型吊装设备，进一步降低了设备的部署成本。
