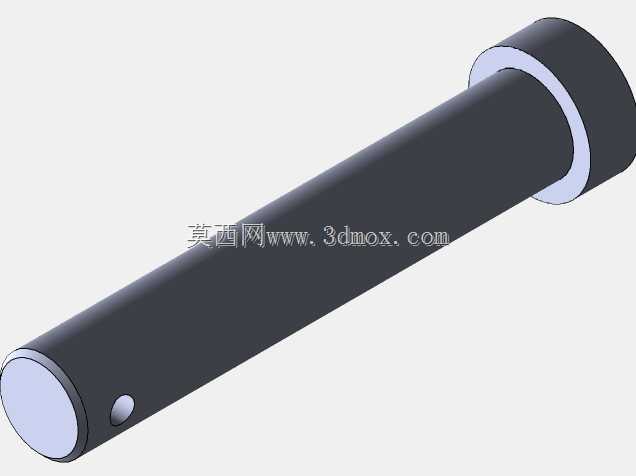

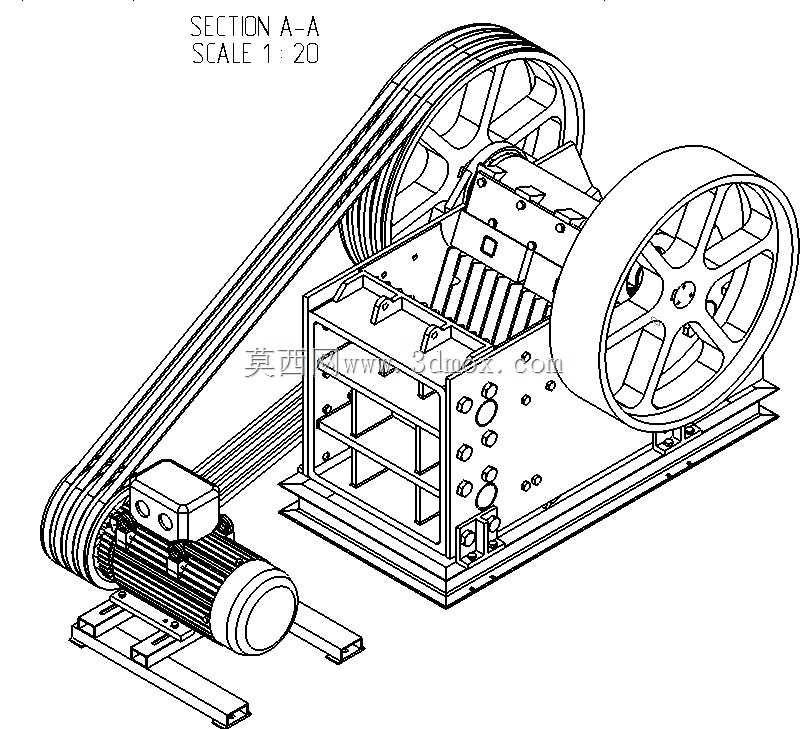

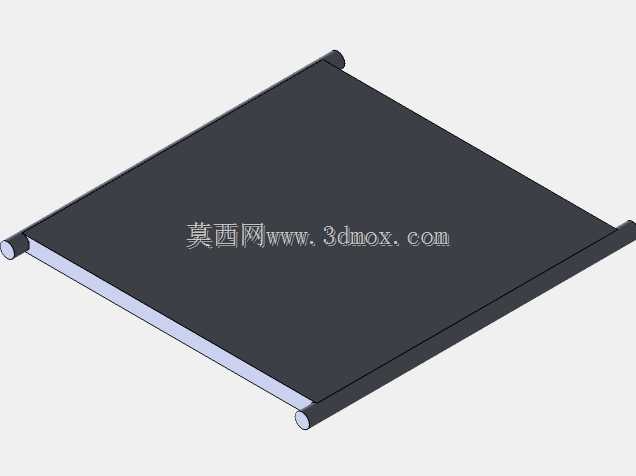

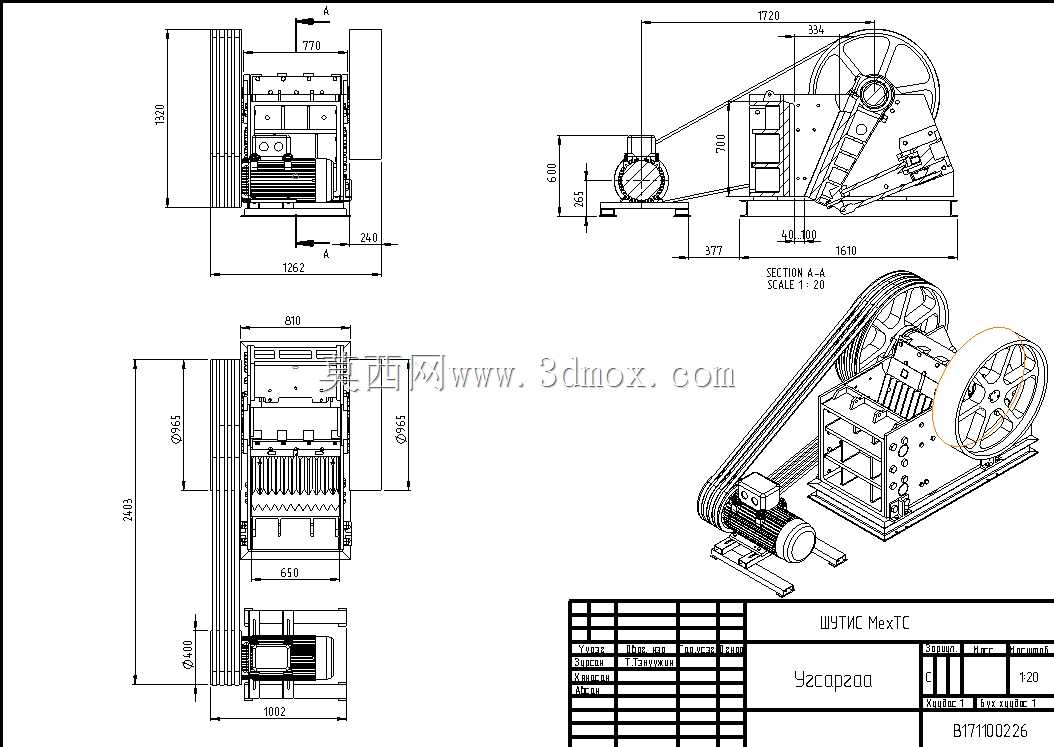

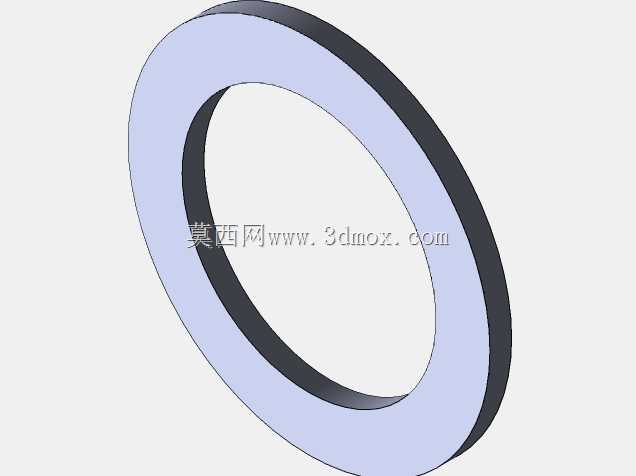

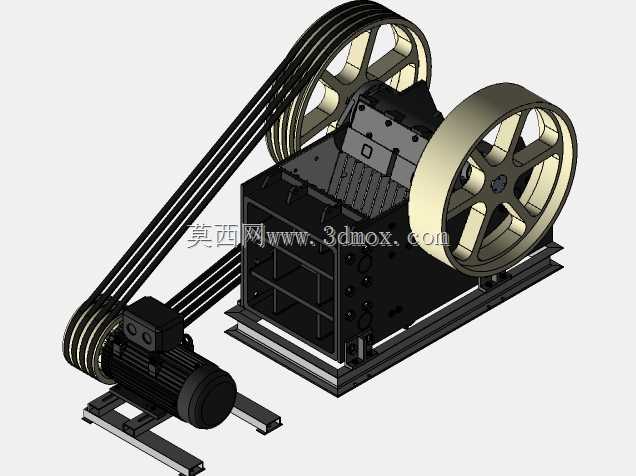

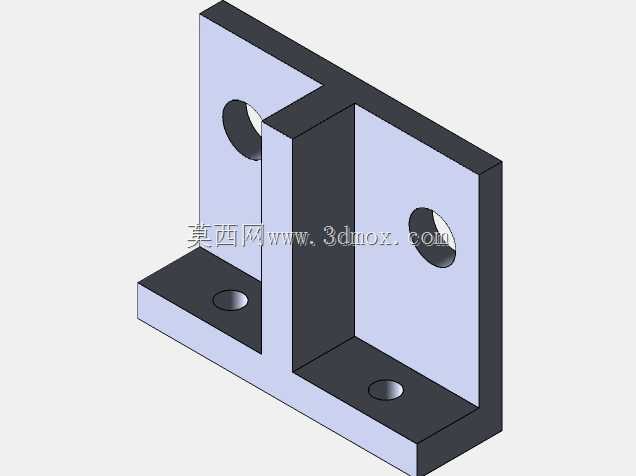

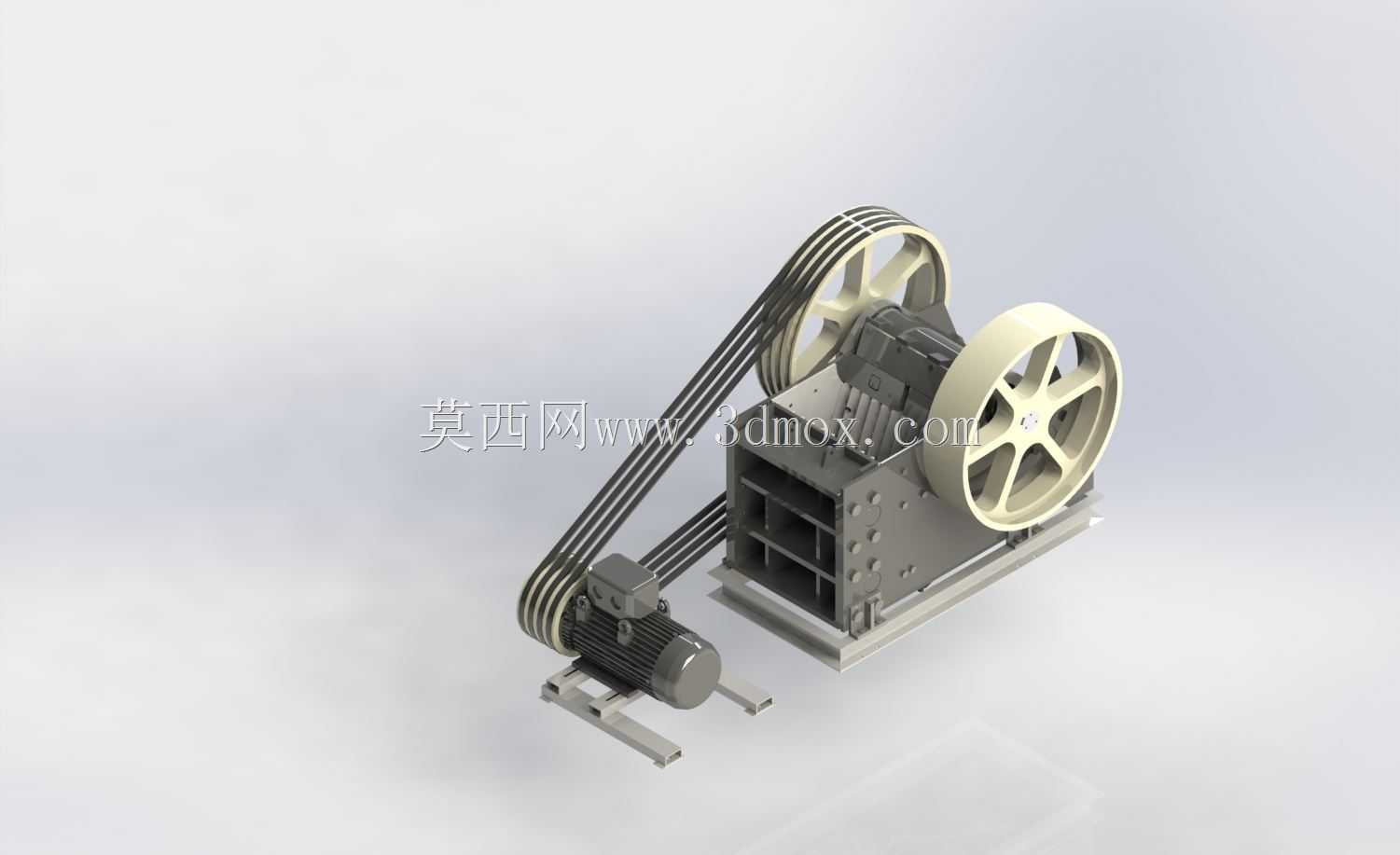

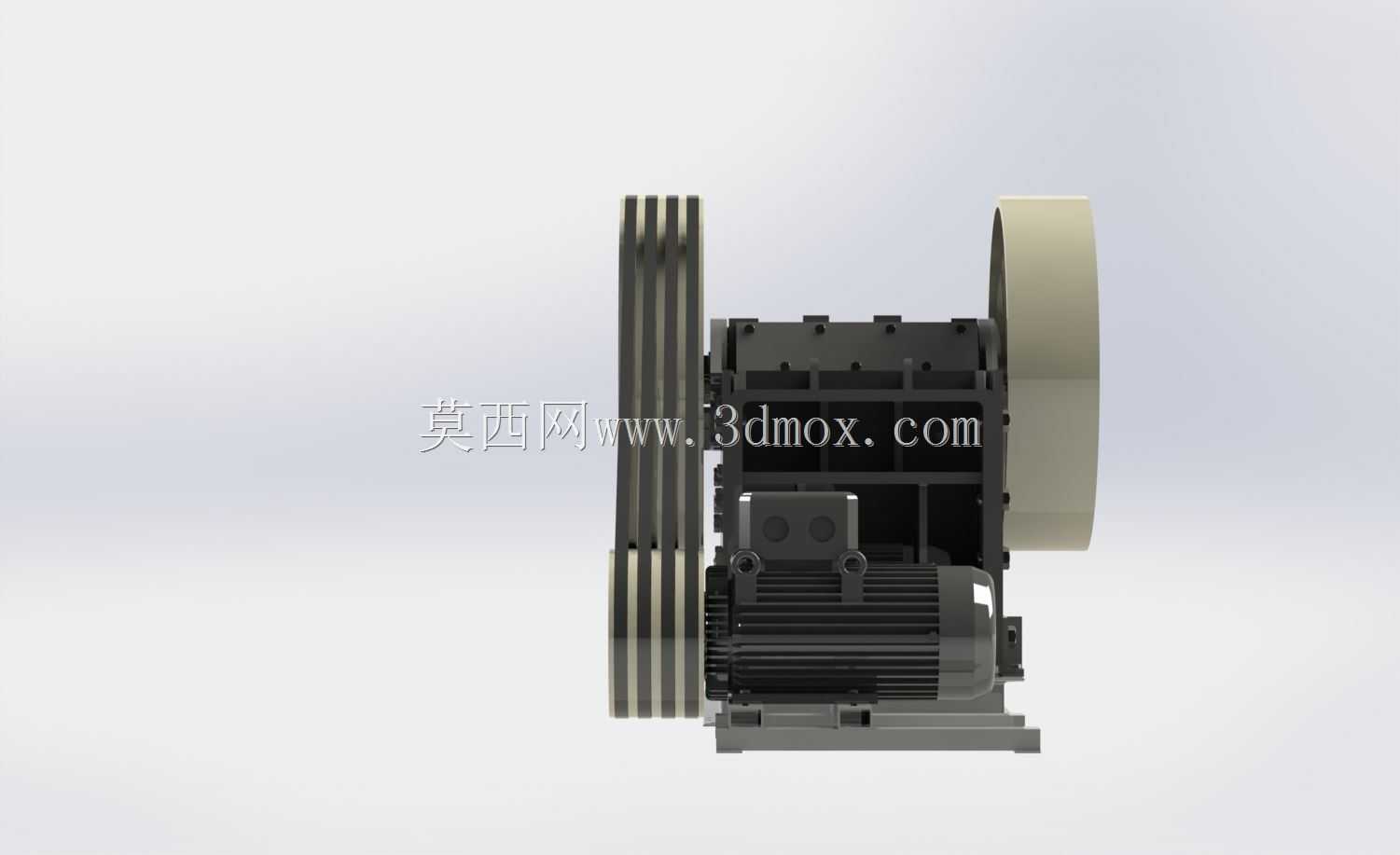

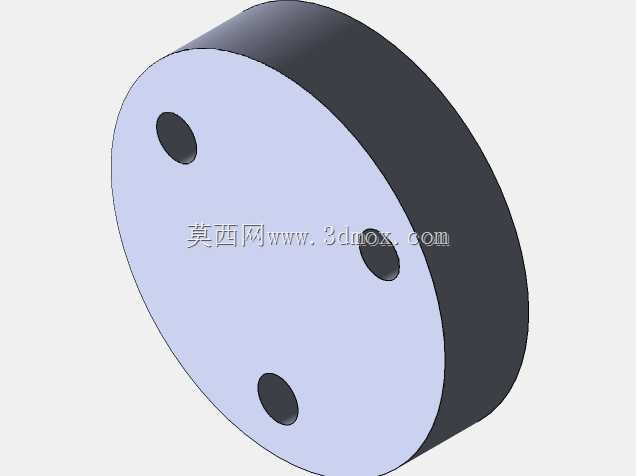

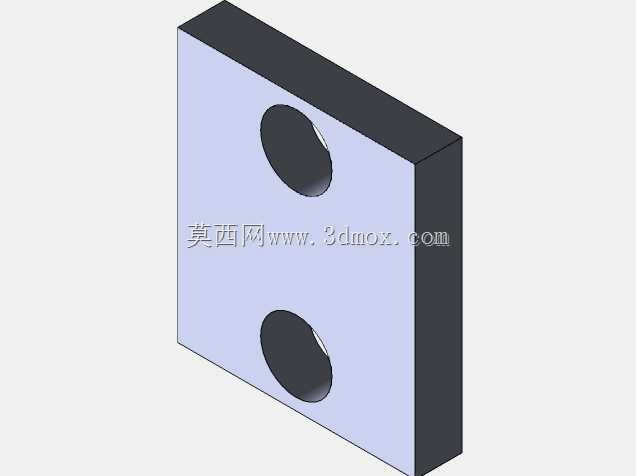

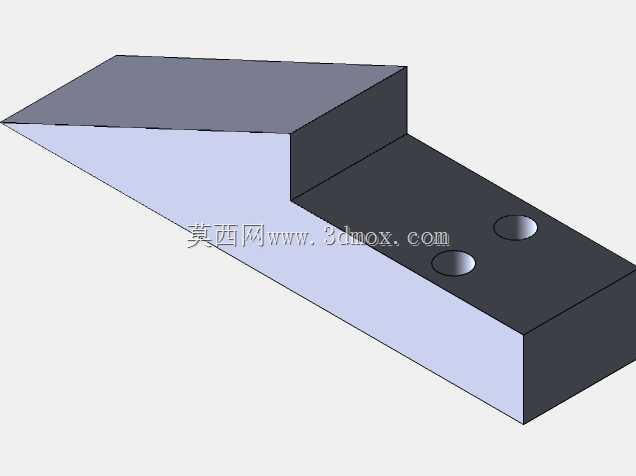

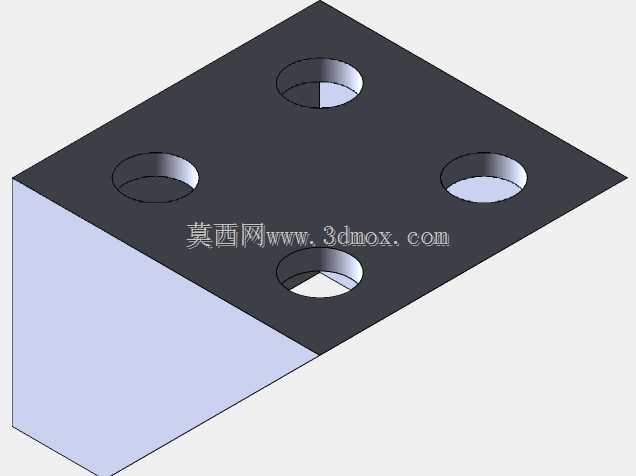

在矿山开采、砂石骨料生产、建筑固废资源化处理以及冶金矿料预处理环节,粗碎段的设备选型直接决定整条产线的处理效率与后续工序的进料粒度适配性,颚式破碎机作为粗碎工序的核心设备,凭借结构可靠、维护简便、对高硬度物料适应性强的特点,长期占据粗碎设备的主流应用场景。这套复摆颚式破碎设备的三维结构完整还原了实际量产机型的全部传动与执行部件,从安装基座的地脚螺栓预留位,到动颚、定颚的衬板安装槽,再到带传动的张紧调节结构、飞轮的配重平衡设计,全部按照实际工程尺寸等比例建模,可直接用于设备选型阶段的空间校核、结构拆解教学以及改造方案的模拟验证。

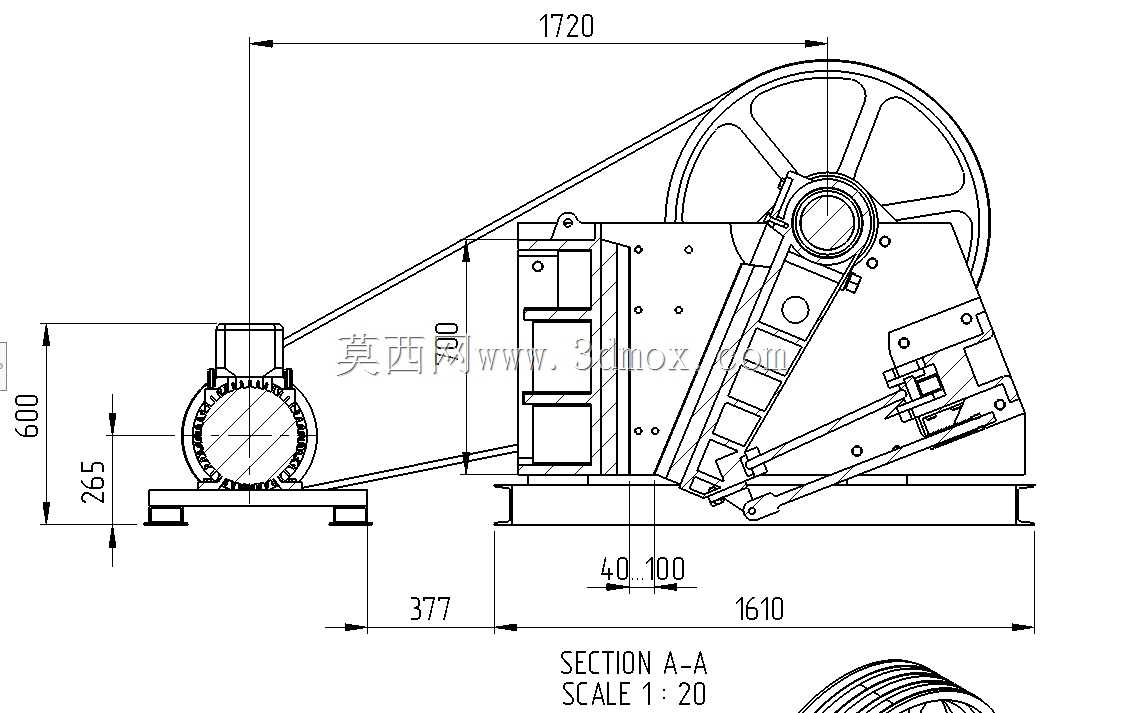

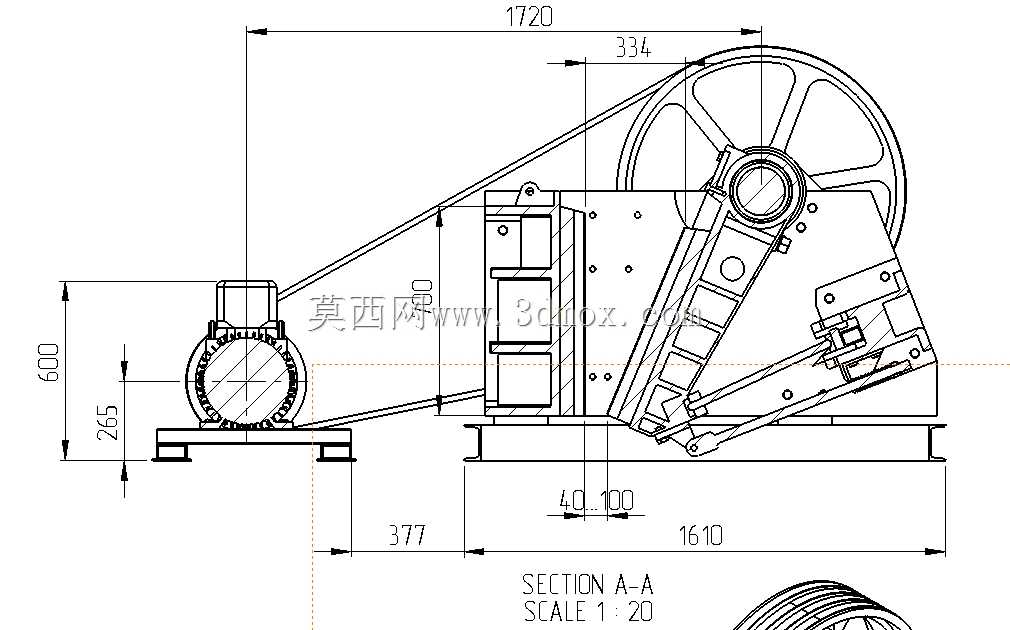

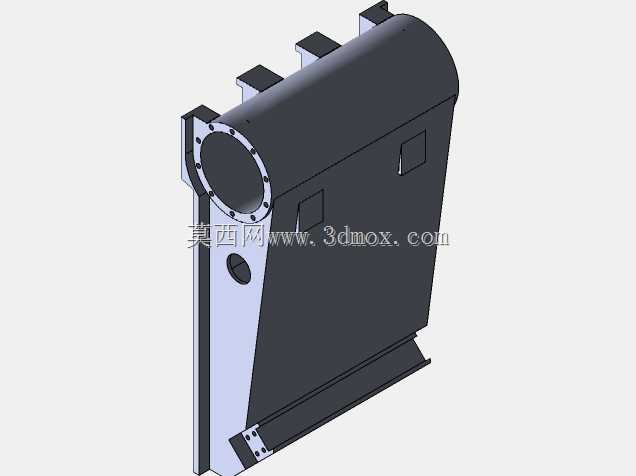

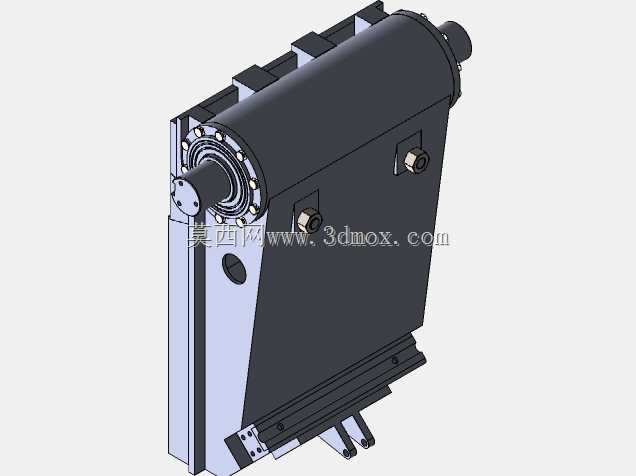

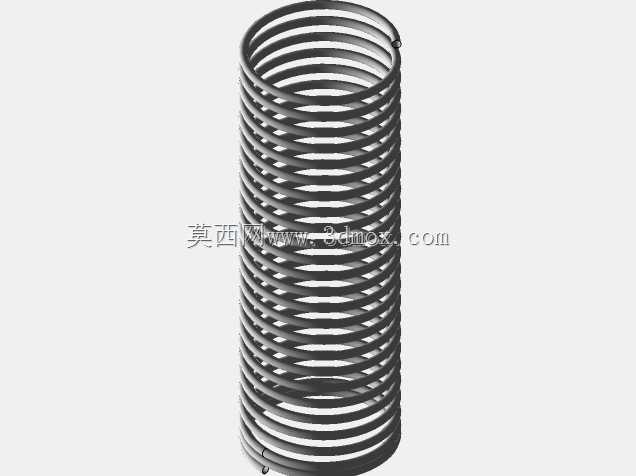

从实际作业场景来看,这类颚式破碎机通常布置在粗碎车间的受料仓下方,进料端对接重型板式给料机,将粒径不超过进料口尺寸85%的原矿、岩石、混凝土块等物料挤压破碎至100-300mm区间的粒度,供给后续中细碎设备。设备的核心破碎动作来源于偏心轴带动动颚做复摆运动,动颚在偏心轴的驱动下同时完成水平方向的挤压推进与垂直方向的向下搓动,既可以对物料施加足够的挤压力实现破碎,又能借助向下的运动趋势推动合格粒度的物料从排料口排出,避免物料在破碎腔内堵塞。建模过程中特意还原了动颚与肘板的连接结构,肘板作为整个传动系统的保险部件,当不可破碎的硬物进入破碎腔时,肘板会先行断裂切断动力传递,避免动颚、偏心轴等核心承载部件出现过载损坏,这一细节的还原对理解设备的过载保护逻辑有很高的参考价值。

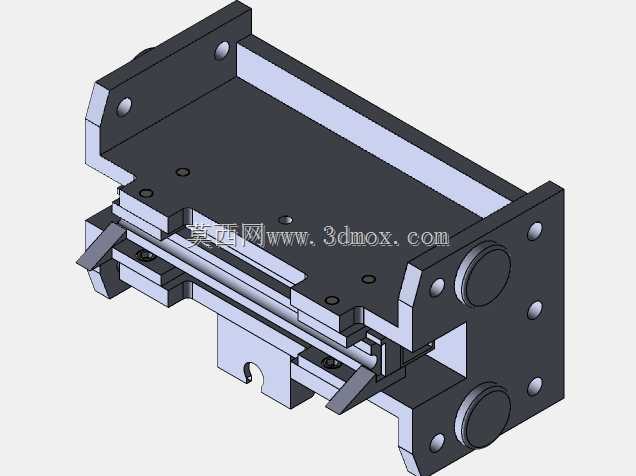

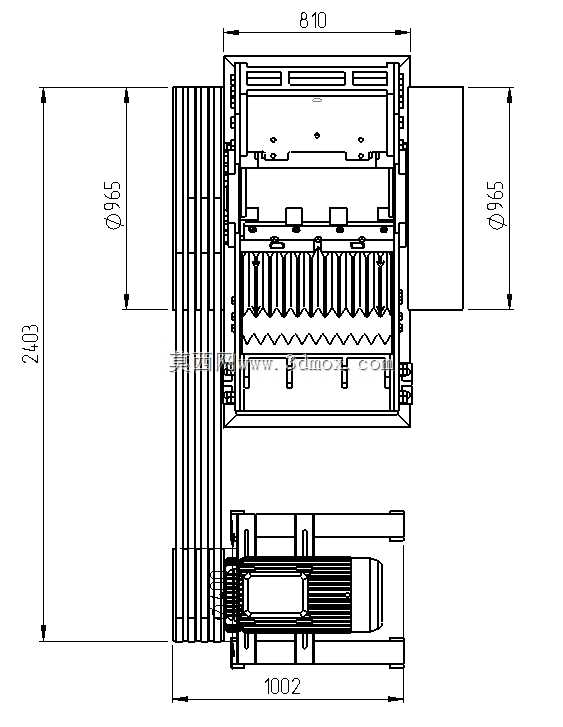

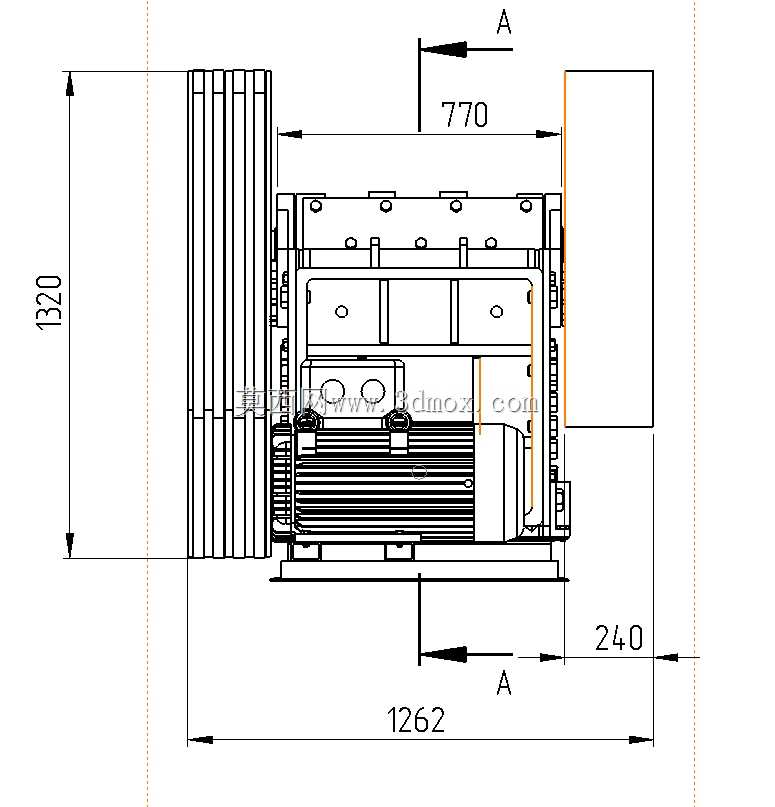

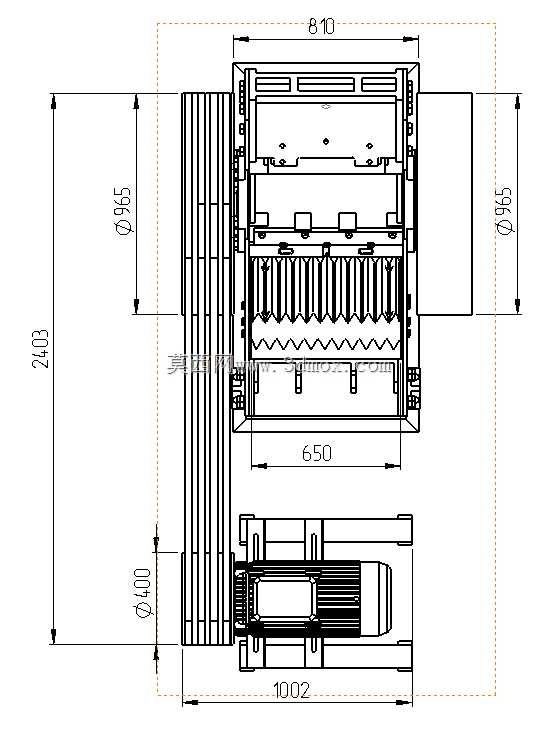

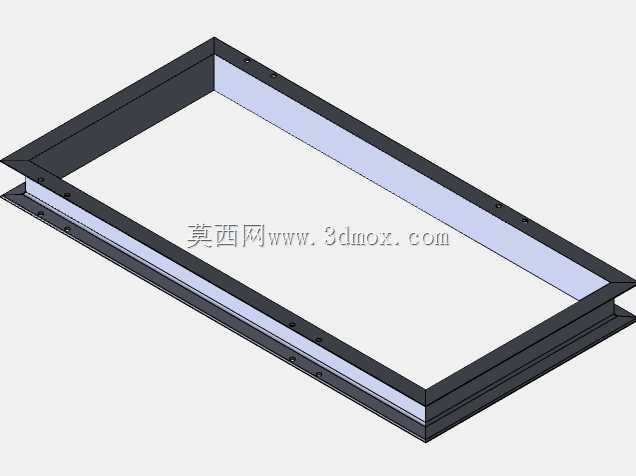

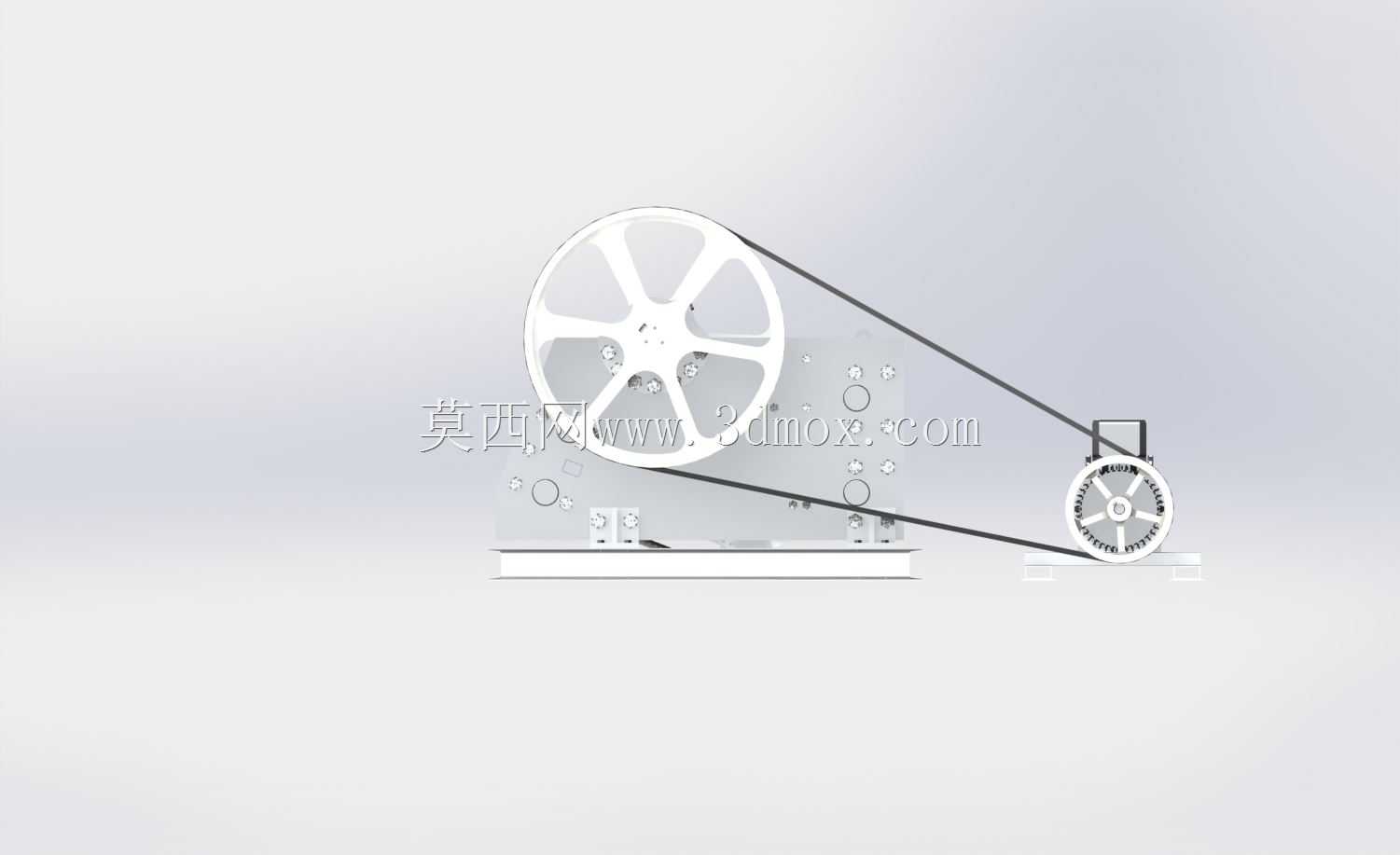

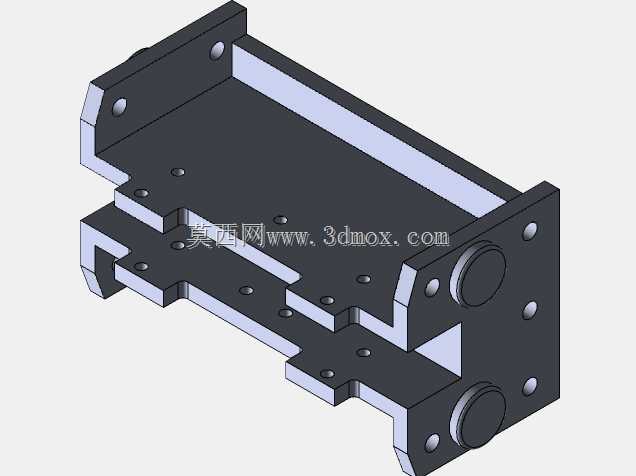

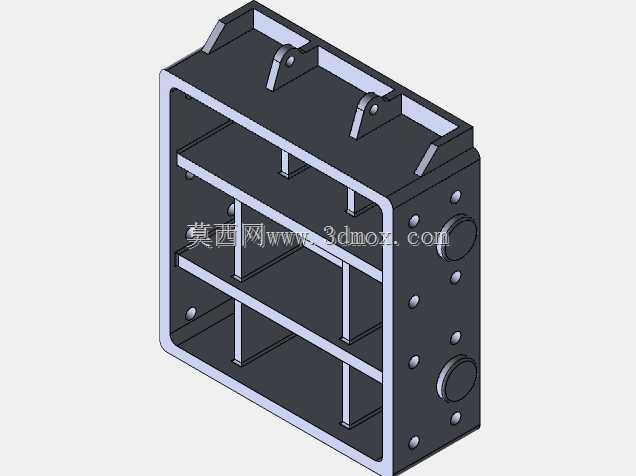

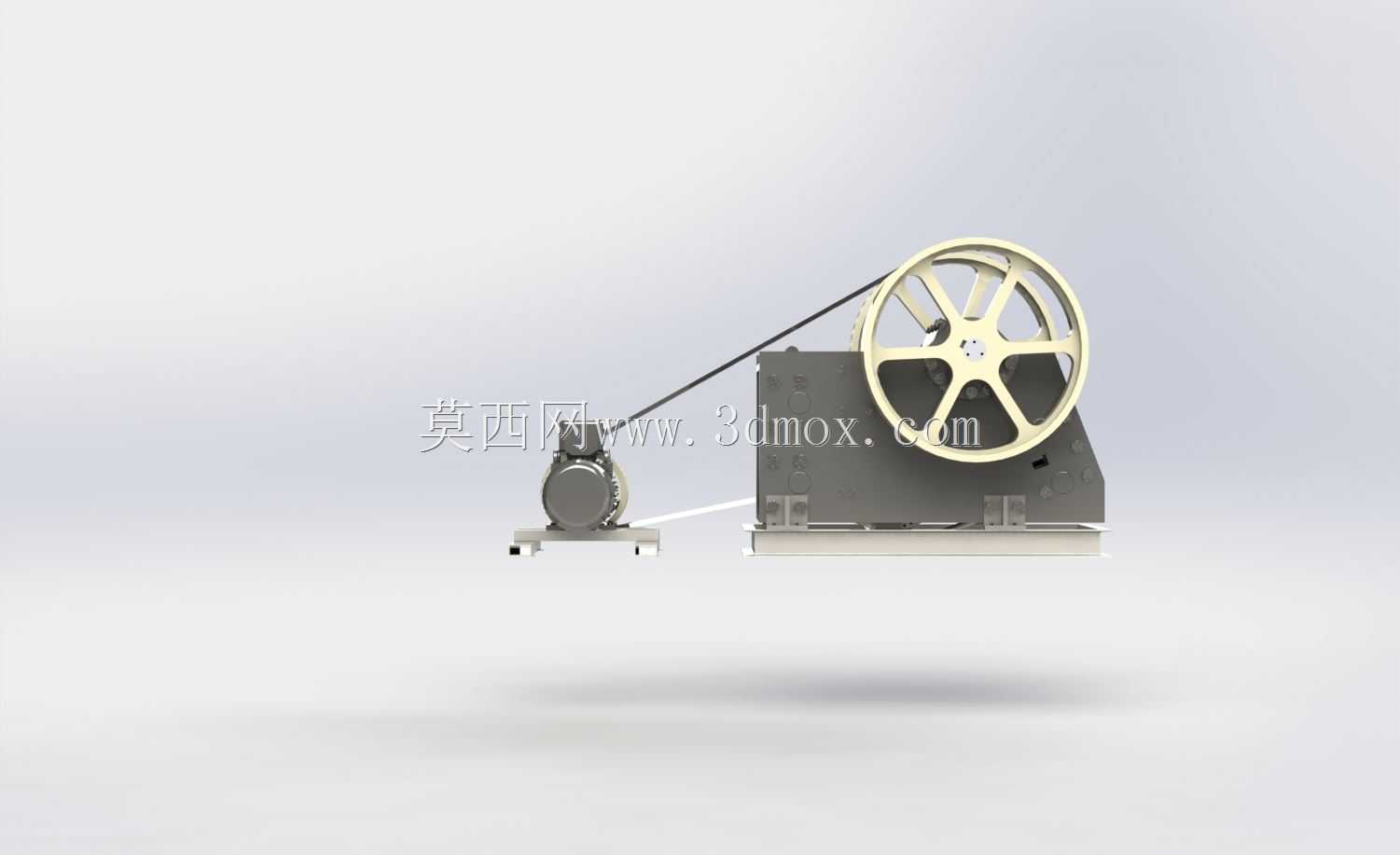

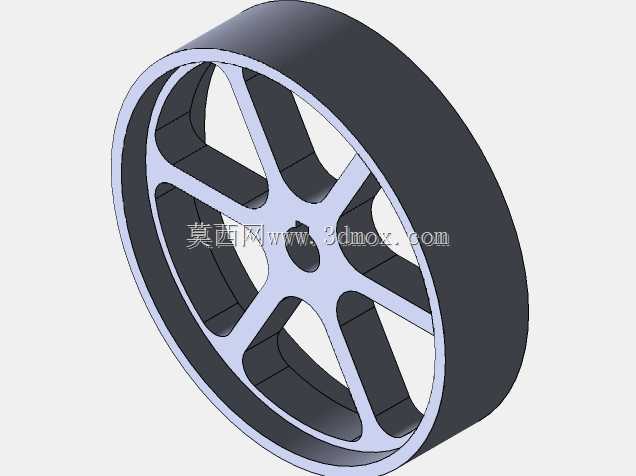

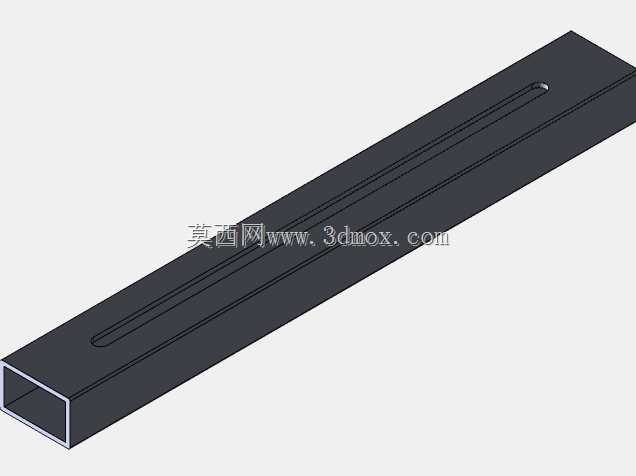

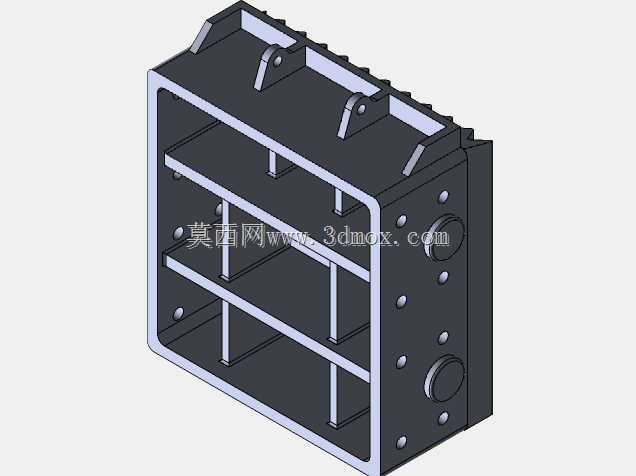

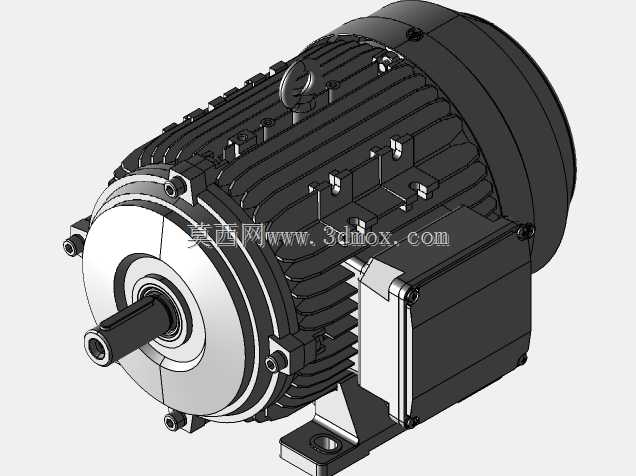

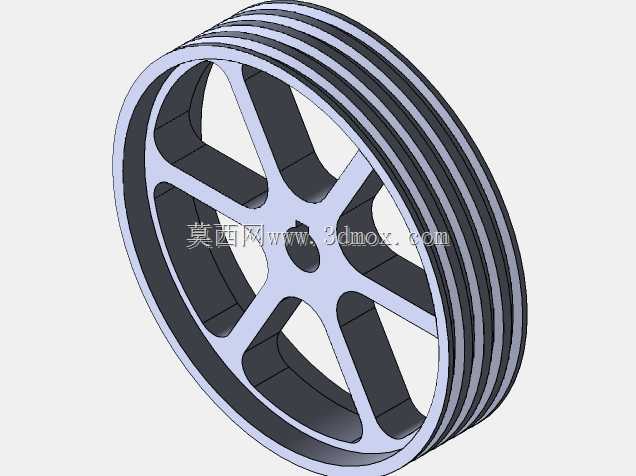

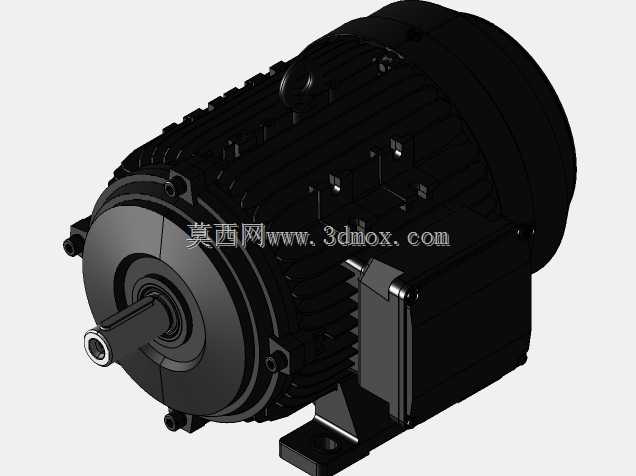

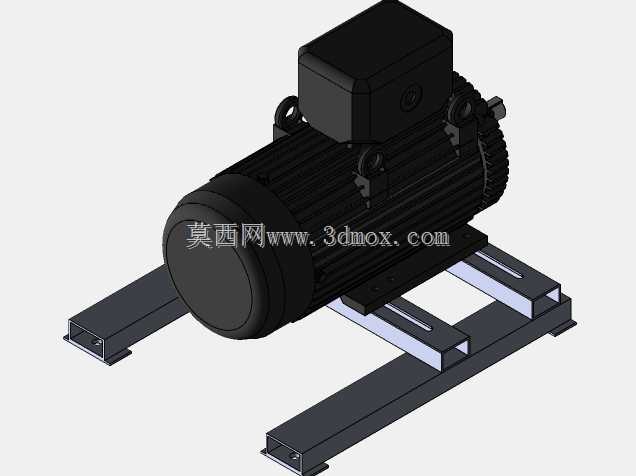

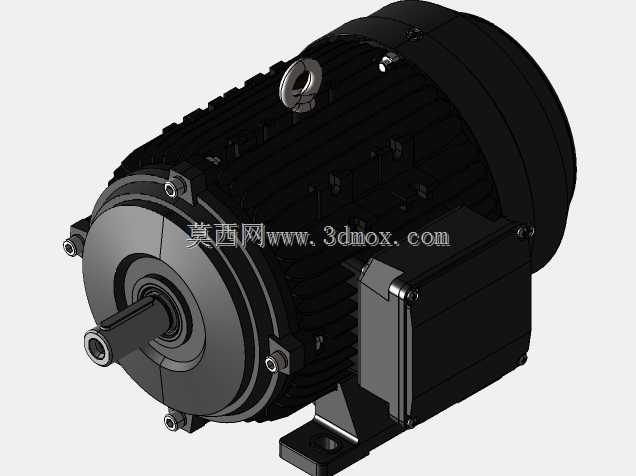

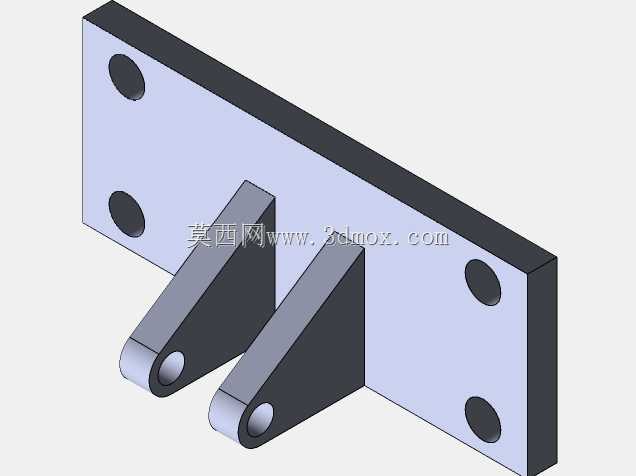

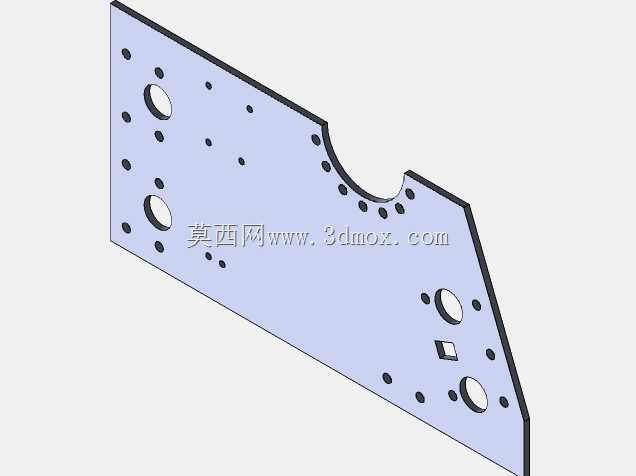

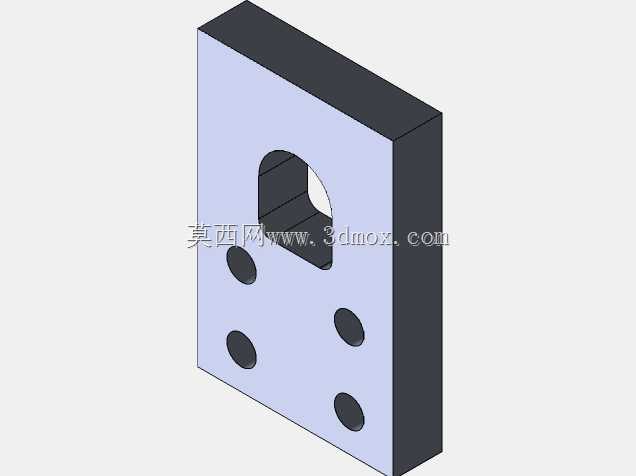

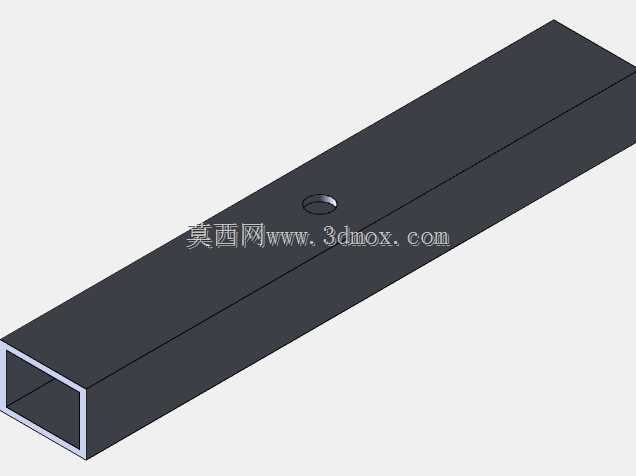

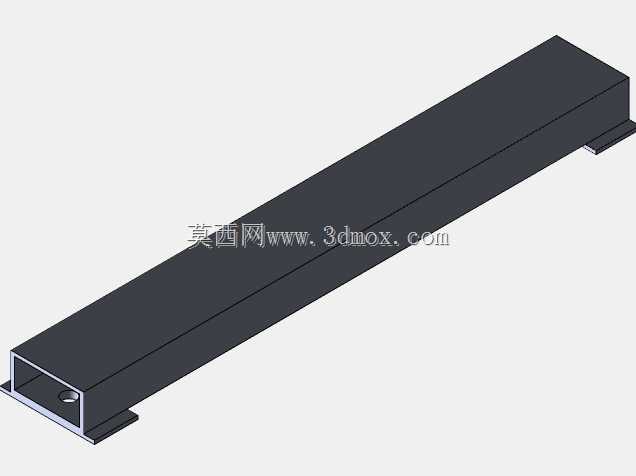

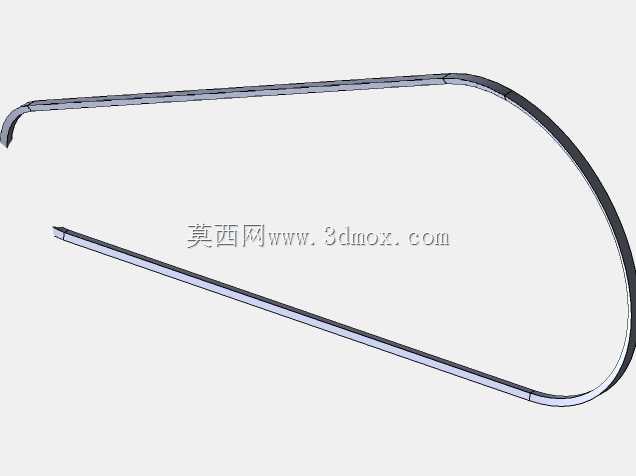

从安装边界来看,设备底部的机架采用整体铸钢搭配焊接加强筋的结构,四个安装脚预留了标准的地脚螺栓穿孔,安装时需要根据设备总重与运行时的振动载荷浇筑对应厚度的混凝土基础,基础表面的水平度误差需要控制在每米0.1mm以内,避免运行过程中出现偏载导致轴承异常磨损。带传动部分的电机安装座预留了长条形调节槽,安装三角带时可以通过调整电机的前后位置改变带的张紧度,保证传动效率的同时避免带过度张紧缩短轴承寿命。两侧的飞轮与带轮采用非对称配重设计,建模时还原了轮缘处的配重块结构,用来抵消动颚往复运动产生的惯性力,降低设备运行时的振动幅度,这也是很多简化模型容易忽略的工程细节。

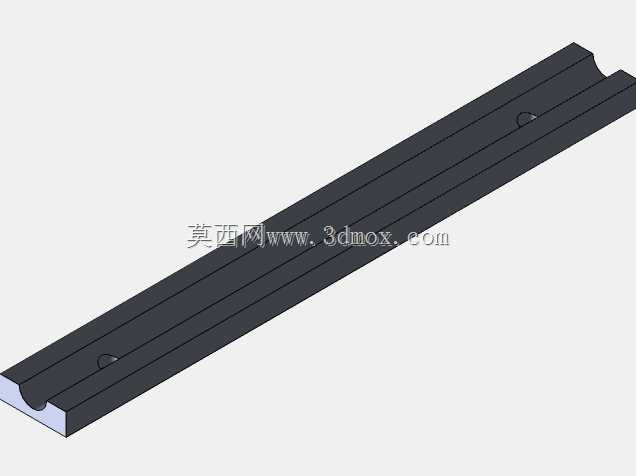

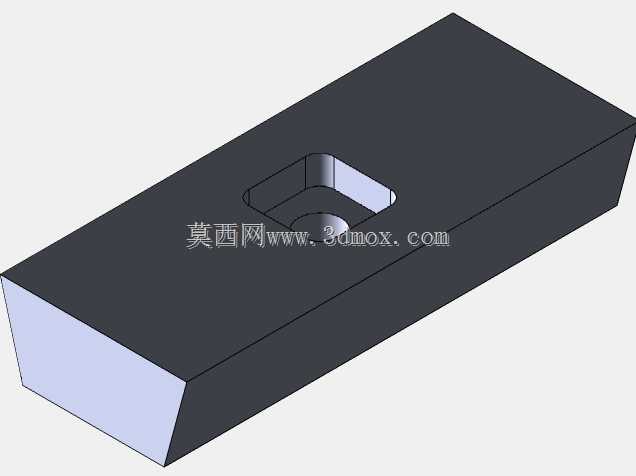

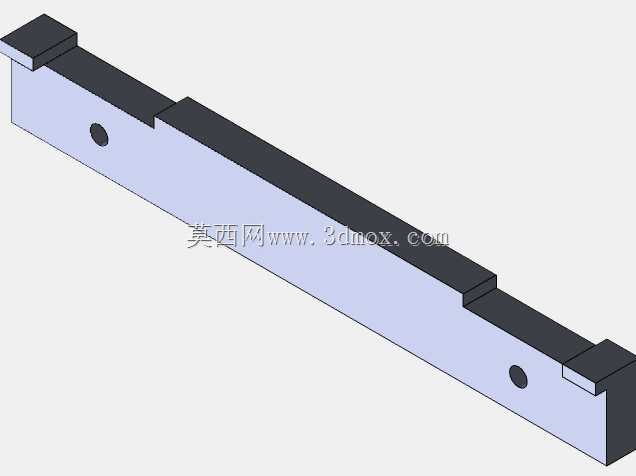

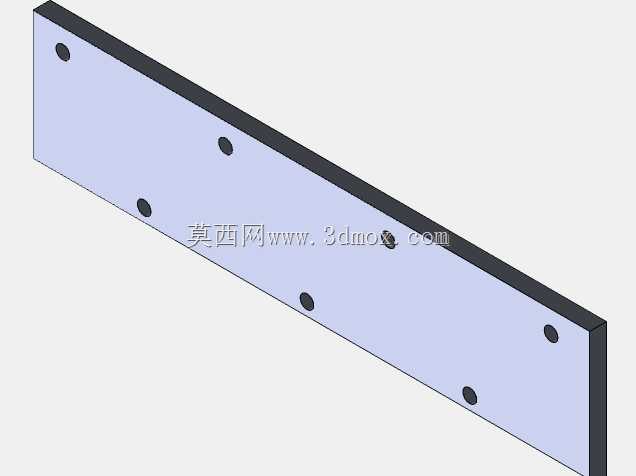

设备的定颚部分固定在机架前壁,衬板通过楔形压块固定,磨损后可以快速拆卸更换,衬板表面的齿形按照物料破碎的受力特点设计,齿峰对齿谷的排布可以在挤压时对物料产生局部应力集中,提升破碎效率,同时降低衬板的不均匀磨损。排料口的调整结构采用垫片式调节,通过增减肘板座后方的垫片组厚度改变排料口的开口尺寸,适配不同出料粒度的生产需求,这种调节结构可靠性高,适合在粉尘大、工况恶劣的破碎作业场景使用,相比液压调节结构故障率更低,维护成本也更小。整个传动系统的轴承部位全部预留了润滑脂加注通道,对应实际设备的集中润滑管路布置位置,日常维护时可以在不停机的状态下完成轴承部位的润滑加注,减少设备停机维护的时间。

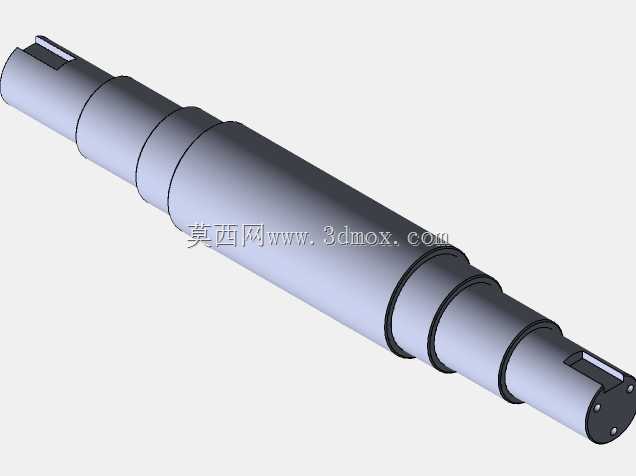

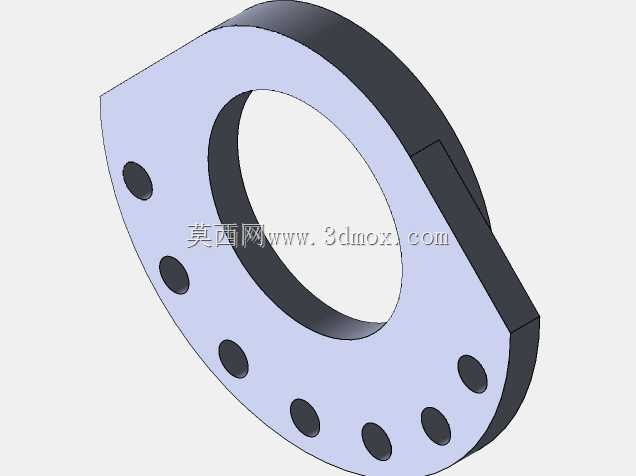

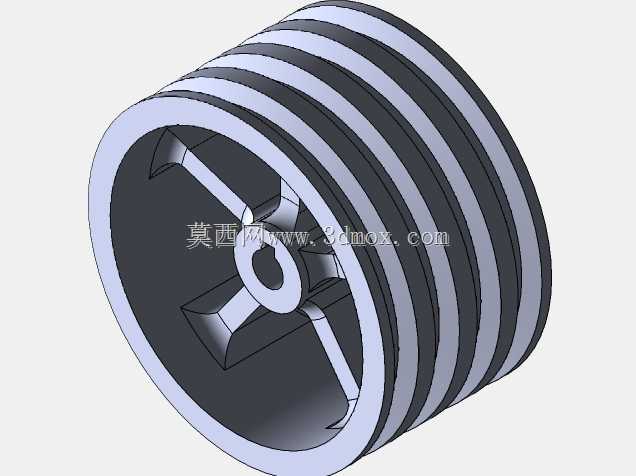

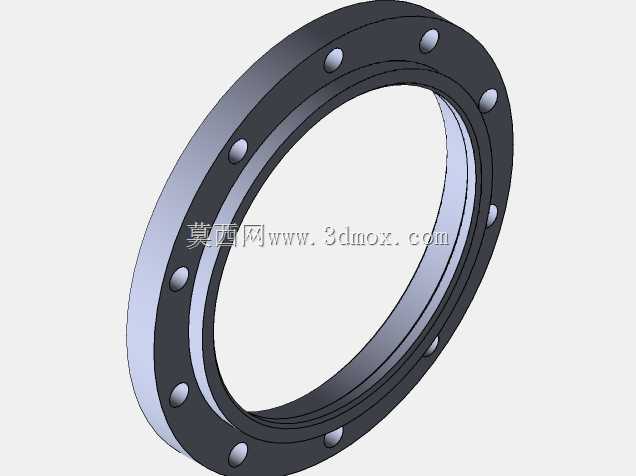

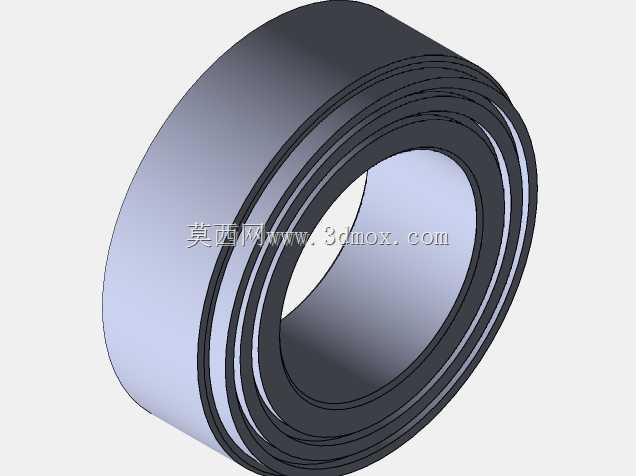

在结构设计的逻辑上,整个机架的受力点全部做了加强筋处理,偏心轴的轴承座采用整体镗孔加工,保证两侧轴承的同轴度,避免运行过程中出现轴承受力不均导致的发热、抱死问题。三角带的带轮槽型按照传递功率匹配对应型号,带轮的直径比经过核算,保证电机输出转速经过减速后动颚的摆动次数处于合理区间,既不会因为转速过高导致物料来不及排出造成堵料,也不会因为转速过低导致设备处理能力不足。飞轮的转动惯量经过匹配设计,可以储存动颚空行程时的能量,在破碎行程时释放,降低电机的峰值功率需求,让设备运行时的电机负载更加平稳。
- 上一篇:立式谷物锤磨粉碎设备结构设计
- 下一篇:四轴联动撕碎回收处理设备结构设计
- 全部评论(0)
- 模板大小: 63.48 MB
- 售价:5金币
- 下载次数: 1458
- 系统要求: SOLIDWORKS,Rendering,Other,STEP / IGES,Parasolid
- 软件分类: 破碎机
