迷彩伪装军用地面监视雷达结构

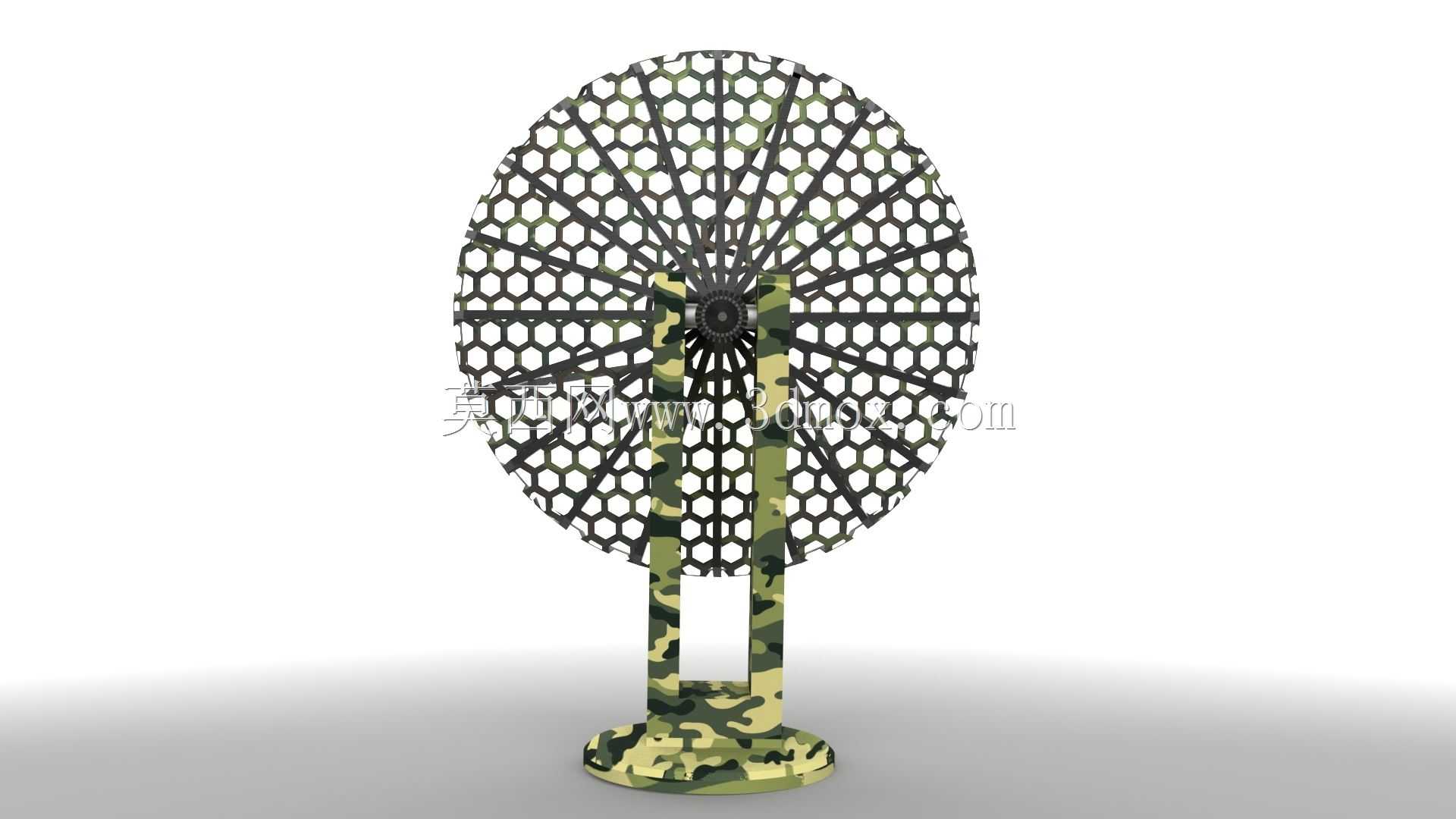

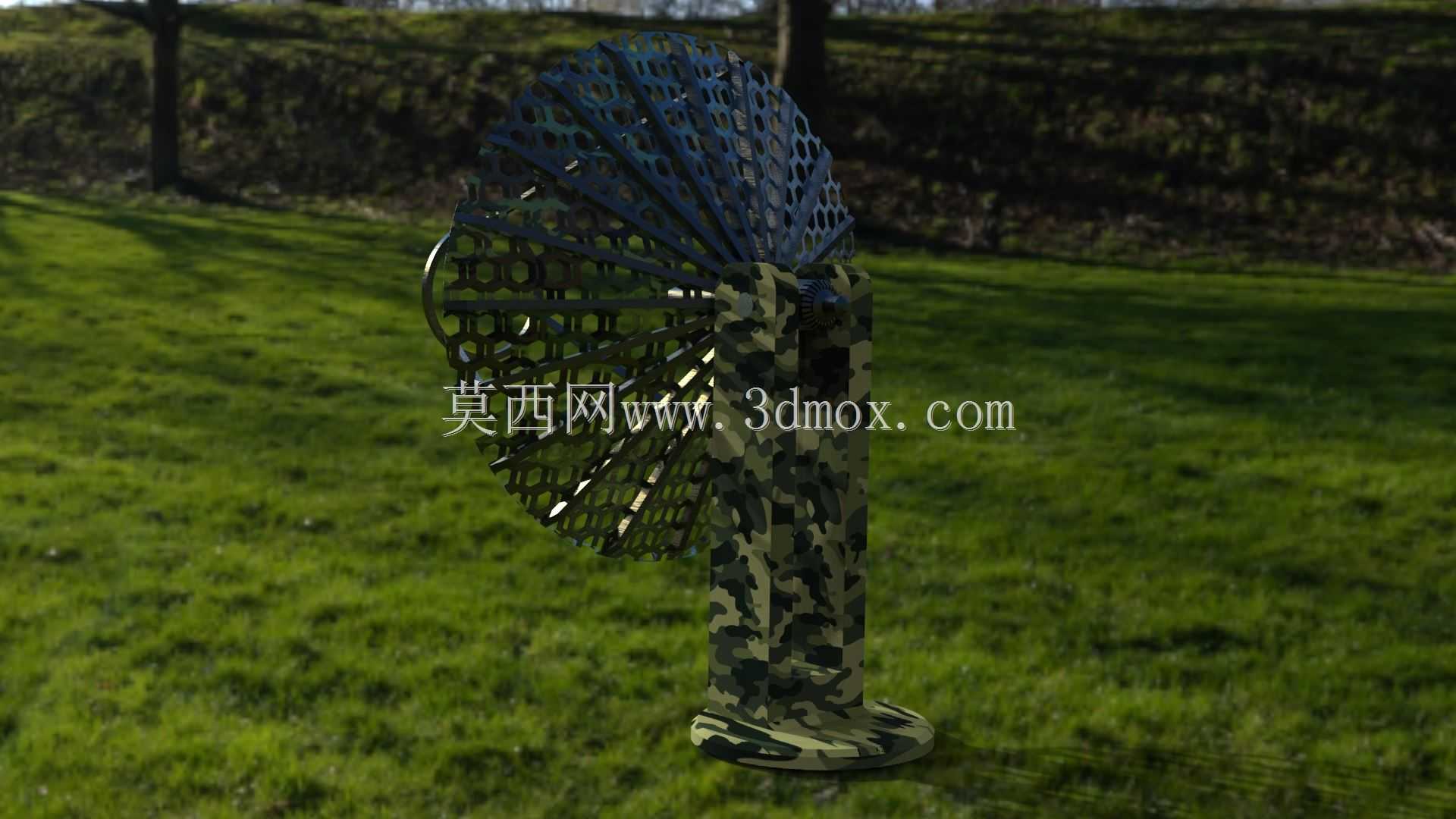

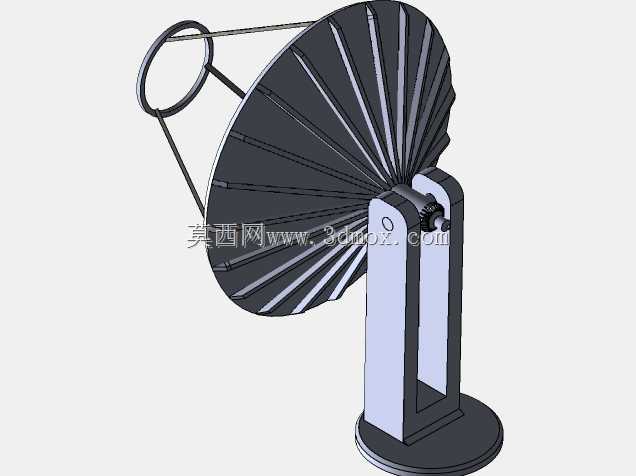

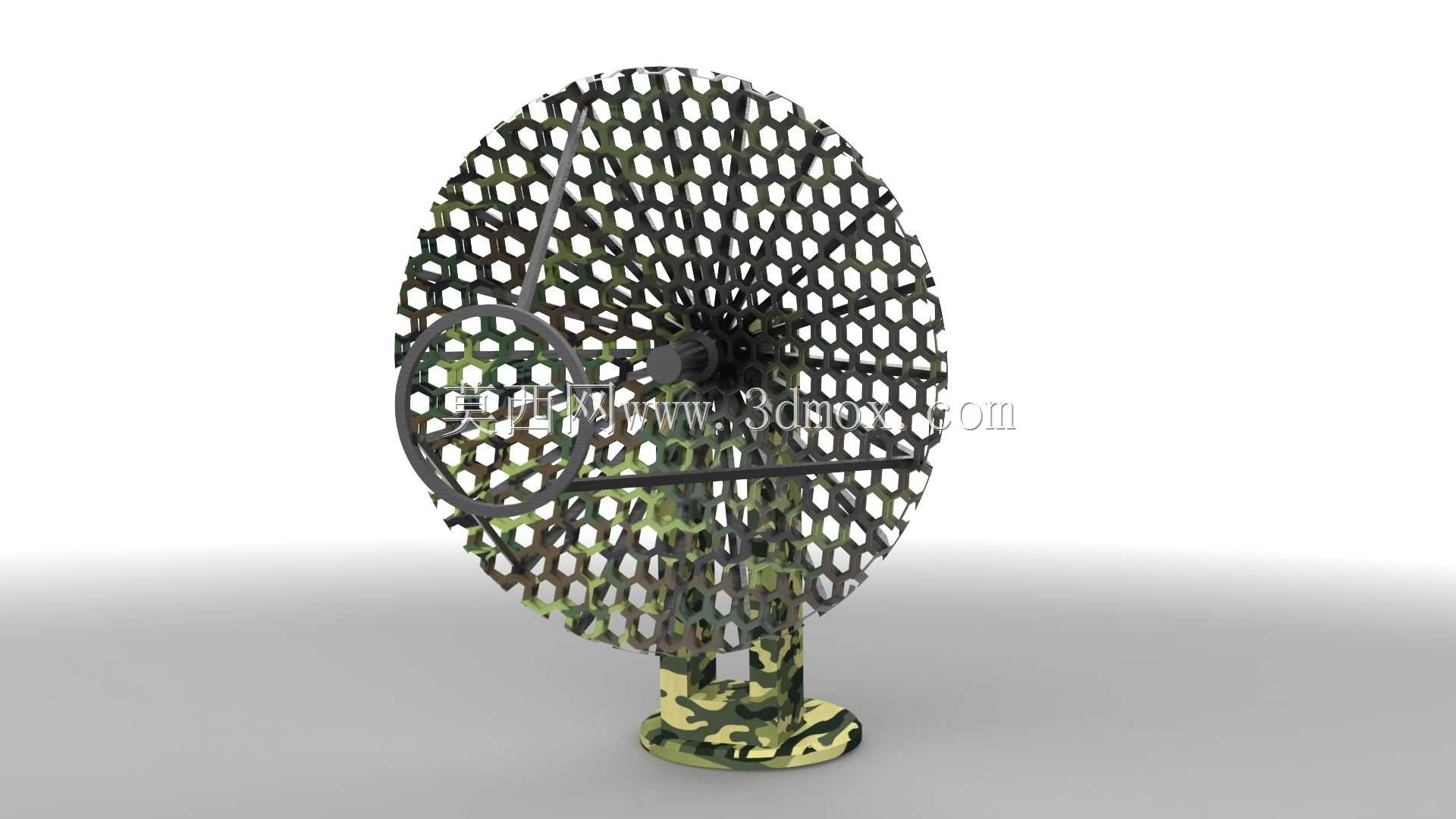

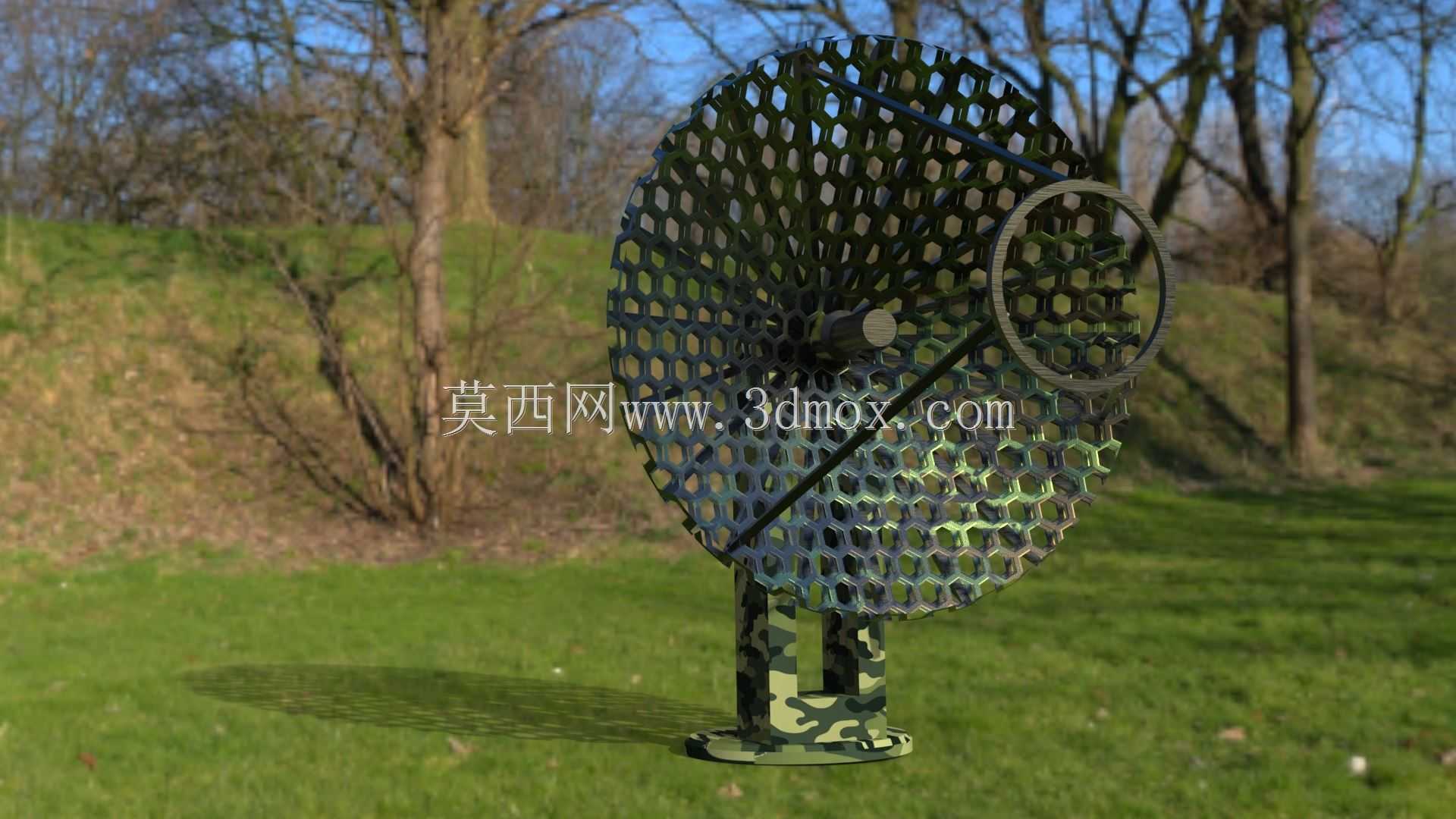

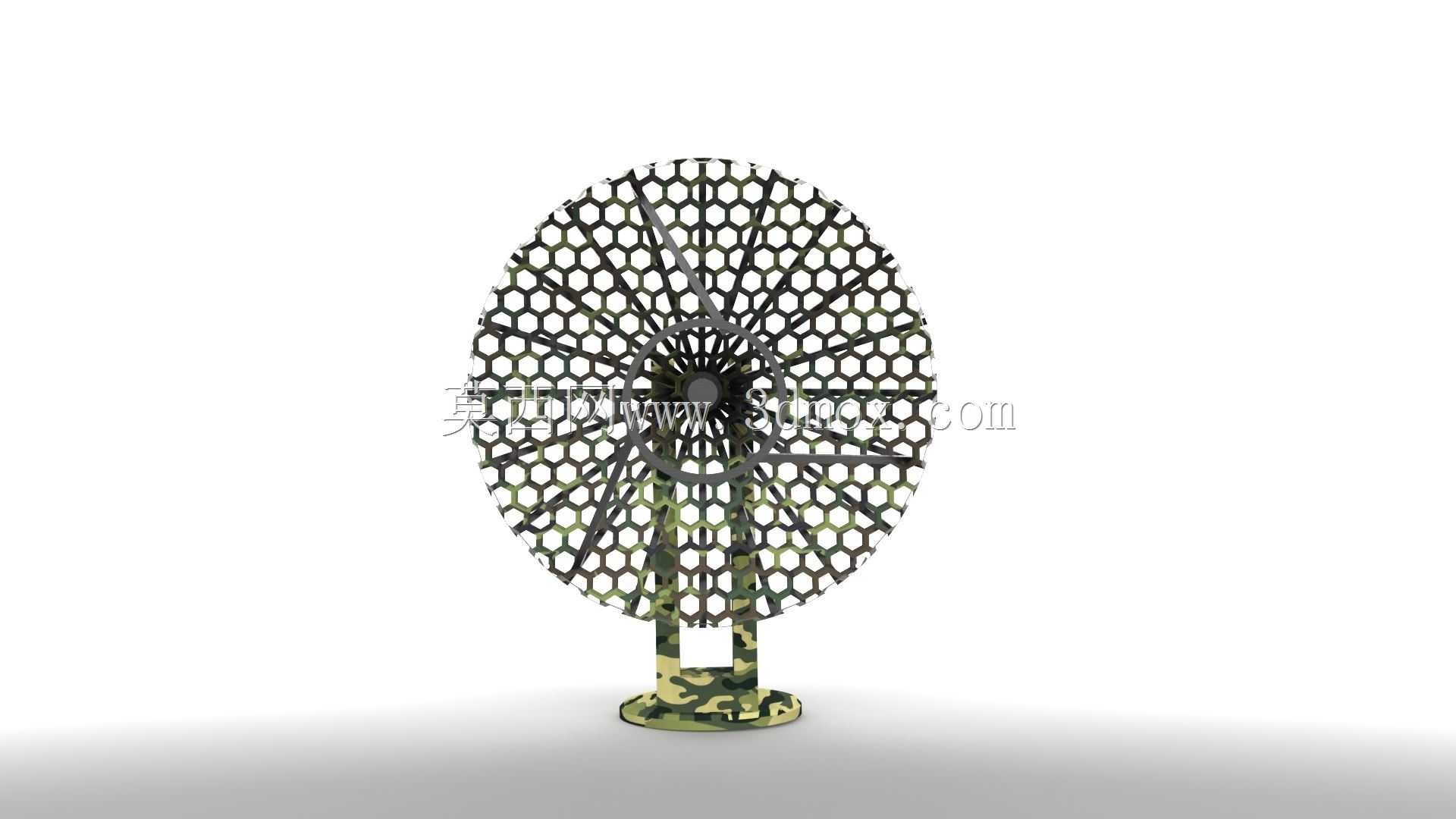

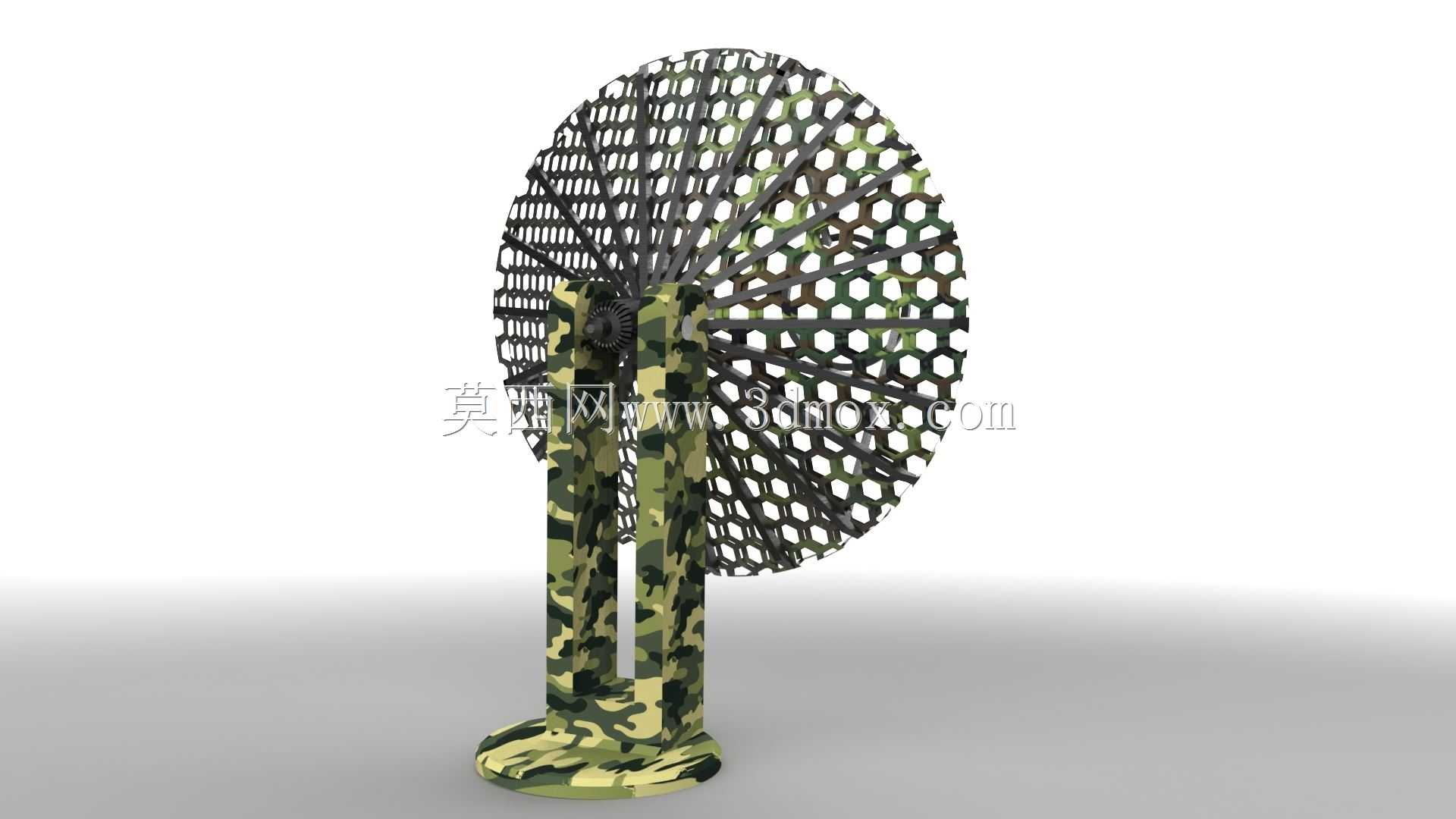

　　这款地面监视雷达的结构设计，首先围绕野外驻训、前沿阵地部署的实际工况展开，天线阵面采用镂空格栅结构，并非单纯为了减重——野外部署时强侧风环境下，镂空结构可将风阻降低60%以上，避免阵面在8级大风工况下出现支架形变，同时格栅的开孔尺寸经过反复核算，既不会对S波段探测信号产生遮挡衰减，又能避免大体积杂物、飞鸟撞击造成阵面损坏。阵面背部的俯仰调节支架采用双轴铰接设计，调节范围覆盖-15°到75°俯仰角，可满足对低空飞行目标、地面移动目标、近地空间目标的多模式探测切换需求，支架转轴处预留了阻尼锁紧结构，无需额外工具即可完成角度调整并锁止，适配野外无工具快速部署的要求。

　　底座采用一体化铸造成型的矮脚支撑结构，底部预留三个M12的安装螺栓孔，可直接固定在预制混凝土基座、车载平台顶架或者临时搭建的钢制桁架上，安装边界尺寸控制在400mm见方，整体高度不超过1.2m，既保证架设时的稳定性，又能降低阵地暴露的概率。外表面的迷彩涂装并非简单的外观处理，涂层中混合了吸波材料颗粒，可降低敌方雷达探测时的回波强度，同时涂装的哑光质感可避免阳光直射时产生反光暴露阵地位置。

　　从功能实现逻辑来看，这款雷达的核心作用是通过发射不同频率的无线电波，接收目标反射的回波信号，实现对覆盖范围内目标的探测、测距与轨迹跟踪，小到低空飞行的小型无人机、地面行进的单兵单位，大到数十公里外的装甲车辆、低空直升机都能实现有效捕捉，除了军事阵地的防御监视用途，这套结构稍作参数调整也可用于边境线巡逻管控、重点区域周界安防、灾害现场的生命迹象搜索等场景。设计过程中特意将所有电气接口都布置在底座侧面的防水仓内，接口全部采用航空级防水接插件，满足雨天、沙尘环境下的连续作业要求，阵面与底座之间的走线全部隐藏在支架内部，避免野外布设时线缆被剐蹭损坏，也减少了外力拉扯造成接口松脱的风险。

　　阵面中心的馈源结构采用模块化快拆设计，无需拆解整个阵面即可单独更换馈源组件，前线维护时仅需携带备用馈源模块，3分钟内即可完成故障件更换，大幅降低野外运维的难度。考虑到运输转场的需求，整个雷达结构可拆分为阵面、支架、底座三个独立模块，单个模块重量不超过25kg，两名士兵即可完成短途搬运与快速组装，无需借助重型吊装设备，适配前沿阵地快速转移的作战需求。格栅阵面的每一根筋条都做了圆角钝化处理，避免组装和维护时划伤操作人员，筋条厚度控制在3mm，采用高强度铝合金材质一体冲压成型，兼顾结构强度与轻量化要求，整体抗冲击性能满足GJB150军用设备环境试验标准中的跌落、振动要求，可适应复杂路况下的车载运输振动。
