大学生方程式赛车钢管桁架底盘结构

　　这套空间钢管桁架底盘主要面向大学生方程式赛车的整车开发场景，承担动力总成、悬架、转向、制动、座椅及安全防护系统的安装基准作用。车架并不是单纯追求外观的几何造型，而是围绕车手坐姿、轮胎跳动边界、发动机布置、前后载荷分配和碰撞吸能路径逐层确定的承载骨架。

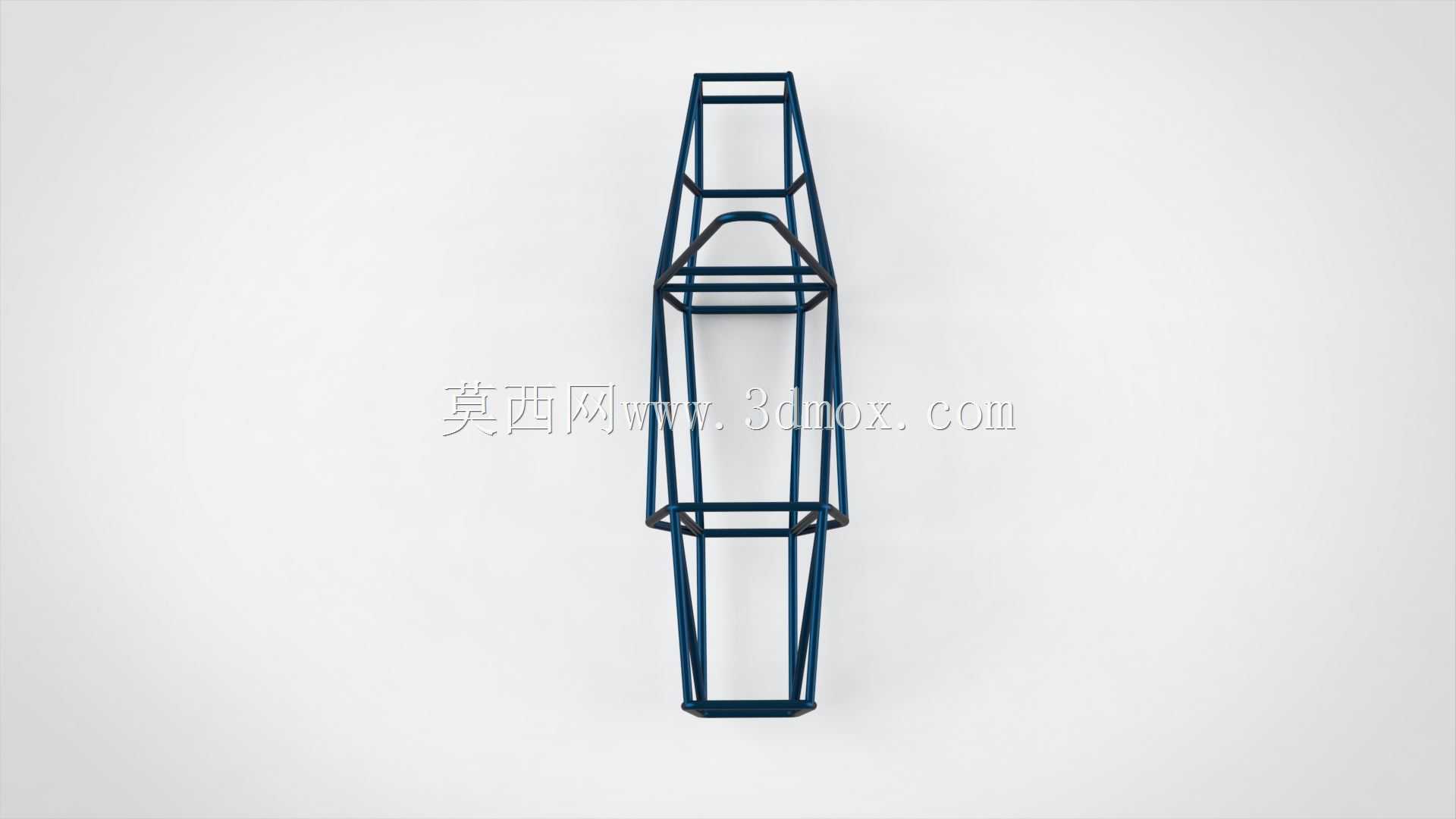

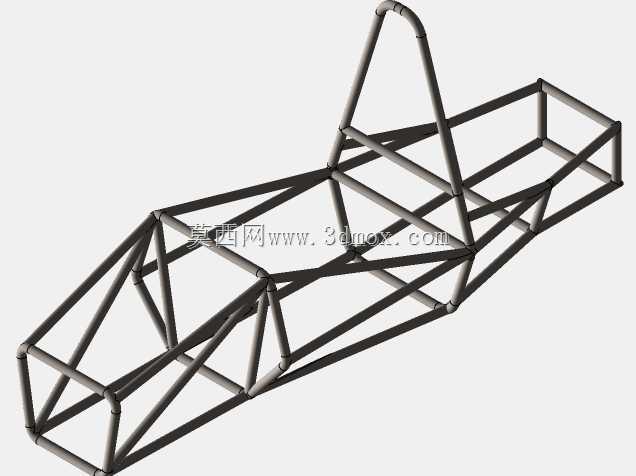

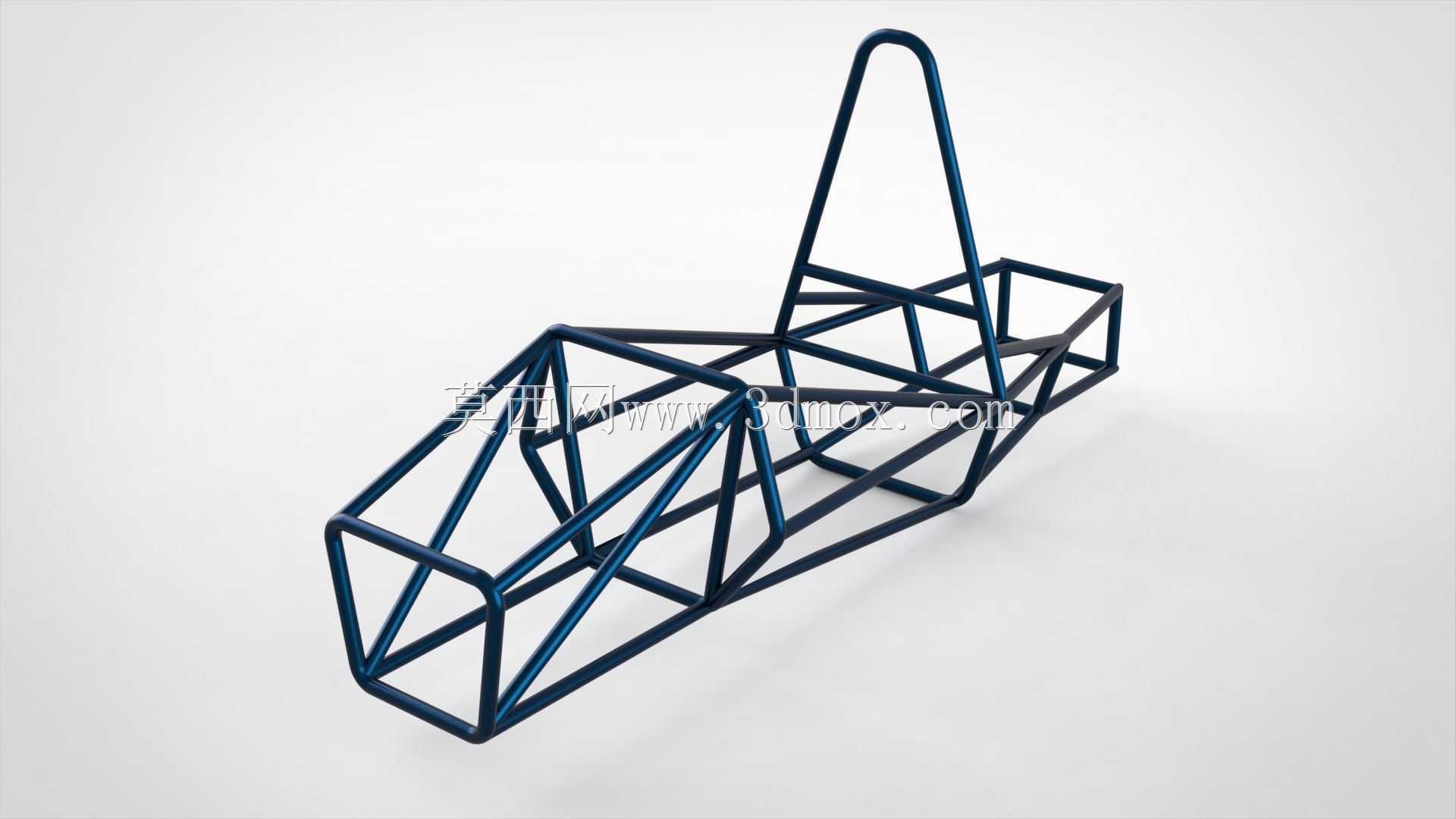

　　从结构形式看，底盘采用圆管焊接空间桁架，前部为鼻锥和前悬架安装区，中部围合出驾驶舱，后部延伸为动力总成支撑区。主管在驾驶舱周边形成连续闭环，侧边防撞杆、前环、主环和斜撑共同把冲击载荷向多个方向分散，避免单根杆件失效后整体迅速失稳。前舱杆件预留了散热器、前悬摇臂、转向机和踏板组的安装空间；后部则通过交叉斜撑提高扭转刚度，便于固定差速器、链轮、悬挂吊耳和排气周边部件。

　　建模时需要先锁定硬点，而不是先画管材。轮胎在满载、转向和跳动工况下的包络面决定前舱宽度与侧杆走向；车手头盔、肩部、腿部和方向盘位置决定驾驶舱内廓；主环高度、前环倾角和侧边防撞杆位置则要与安全规则相协调。硬点确定后，再按受力路径选择管径与壁厚，把弯矩较大的区域布置成三角形稳定结构，把需要开门、进出和维修的区域保留足够开口。

　　杆件相交位置采用相贯线贴合，便于现场坡口加工和焊接定位。节点处不宜让多根管子以小角度拥挤交汇，否则会造成焊缝重叠、应力集中和夹具干涉。底盘下方需要保持最小离地间隙，同时给前翼、底板、扩散器和千斤顶支撑点留出安装面；后部框架要控制发动机拆装路径，避免维修时必须切割主承载杆。

　　在实际装配中，悬架立柱、控制臂内点和发动机悬置点都依赖车架上的焊接支座。若桁架节点偏差过大，会直接改变轮距、前束、外倾角和传动轴夹角，因此三维模型中应把管材中心线、端面切口、支座板孔位和焊接余量统一表达。该结构适合用于车架刚度校核、焊接工装设计、整车布置检查以及赛事规则符合性审查，也可作为轻量化钢管车架教学和方案评审的基础模型。
