光刻研究用3D打印功能块结构设计

　　在微纳光刻实验的前置工艺验证环节，这类块状功能结构件主要承担光刻胶涂覆前的基底定位、曝光过程中的光路遮挡辅助，以及小批量试样打印时的成型基准承载作用，区别于常规标准化打印治具，该结构针对光刻实验的特殊作业需求做了适配性设计，能够在不额外增加工装夹持复杂度的前提下，满足实验室小尺寸样件快速迭代的作业要求。从结构设计逻辑来看，整体采用方正立方体作为基础外形，是考虑到3D打印成型时的摆放稳定性，方正结构在打印平台上无需额外添加支撑即可完成主体成型，能够有效减少后处理打磨的工作量，同时相邻面的垂直精度可以直接依托打印设备的运动轴精度保证，不需要二次装夹校准，适配光刻实验对基准面平面度的基础要求。

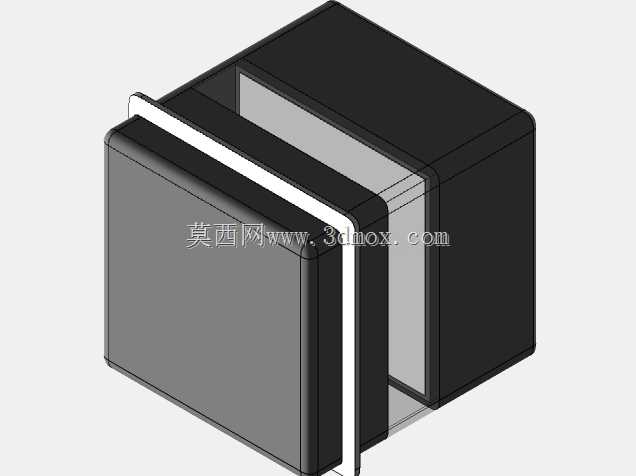

　　结构中部预留的贯通式槽位，是为了在光刻实验过程中嵌入不同厚度的掩膜版，槽位的侧壁做了微小的拔模斜度处理，既能够保证掩膜版插入时的顺畅度，又可以避免间隙过大导致的掩膜移位，槽位边缘做了0.2mm的圆角过渡，防止3D打印过程中出现尖角翘曲的成型缺陷，同时也避免实验操作时尖锐边角划伤掩膜版的镀膜层。两侧突出的边框结构，一方面是作为手持操作的受力部位，实验人员转移样件时可以直接握持边框位置，不会触碰中间槽位内的掩膜或者涂覆了光刻胶的基底，另一方面边框的厚度经过针对性设计，刚好匹配实验室现有光刻平台的定位卡槽尺寸，不需要额外制作转接治具就可以直接固定在曝光工作台上，减少了实验前的准备时间。

　　从安装边界来看，整体外形尺寸控制在常规120mm打印幅面的范围内，既可以在桌面级FDM打印机上完成制作，也可以用光固化打印机打印更高精度的版本，结构的底部平面做了0.1mm的平面度预留，打印完成后只需要简单打磨底面就可以保证放置时的水平度，不会出现倾斜导致的光刻胶涂覆厚度不均问题。在功能适配性上，该结构的中空设计有效减少了打印材料的消耗，同时降低了整体重量，转移过程中不会因为自重过大导致掩膜版移位，结构的壁厚设置为2.5mm，既保证了足够的结构强度，多次拆装使用不会出现变形，又能够尽可能缩短打印时长，这也是设计过程中针对3D打印生产效率优化的核心方向——通过合理的壁厚分配和结构镂空，在满足使用强度的前提下压缩单批次打印的总耗时，让实验过程中的治具迭代可以更快完成，不需要长时间等待治具制作。

　　实际使用过程中，该结构可以兼容不同厚度的基底材料，只需要在槽位内添加不同厚度的垫片就可以调整基底的高度位置，匹配不同焦距的曝光镜头作业要求，边框上预留的微小刻度标记，可以帮助实验人员快速确认掩膜版的安装位置，减少对位调整的时间。区别于通用型的打印治具，该结构没有多余的冗余设计，所有的结构特征都围绕光刻实验的实际操作流程设计，没有添加不必要的安装孔或者定位凸台，既简化了建模过程，也降低了打印失败的概率，对于实验室场景下的快速自制治具来说，这种极简的结构设计思路能够大幅提升治具的制作效率，同时也方便根据不同的实验需求快速修改模型参数，调整槽位宽度或者整体尺寸来适配不同规格的实验材料。
