光固化3D打印机打印构建承载平台结构

光固化增材制造场景中，构建板是直接决定打印成品成型成功率与底面精度的核心接触部件，这款适配4K分辨率光固化设备的构建平台，日常作业中需要全程承载液态光敏树脂逐层固化后的成型件，从打印启动前的平台调平环节，到整个打印过程中Z轴逐层抬升的剥离动作，再到打印完成后成品的取下操作，平台的结构刚性、表面平整度、安装定位精度都会直接传导影响最终制件的尺寸公差与成型质量。

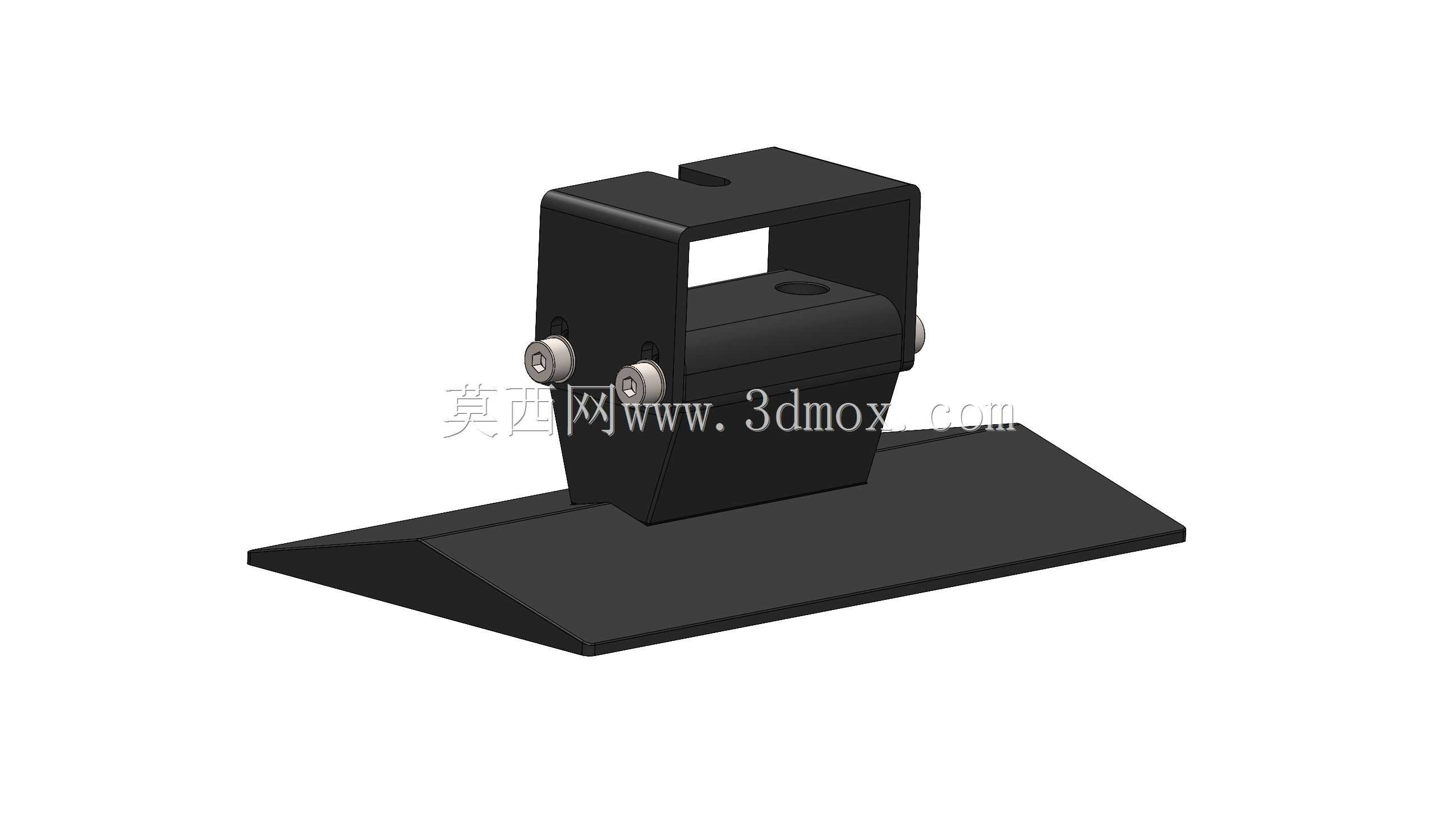

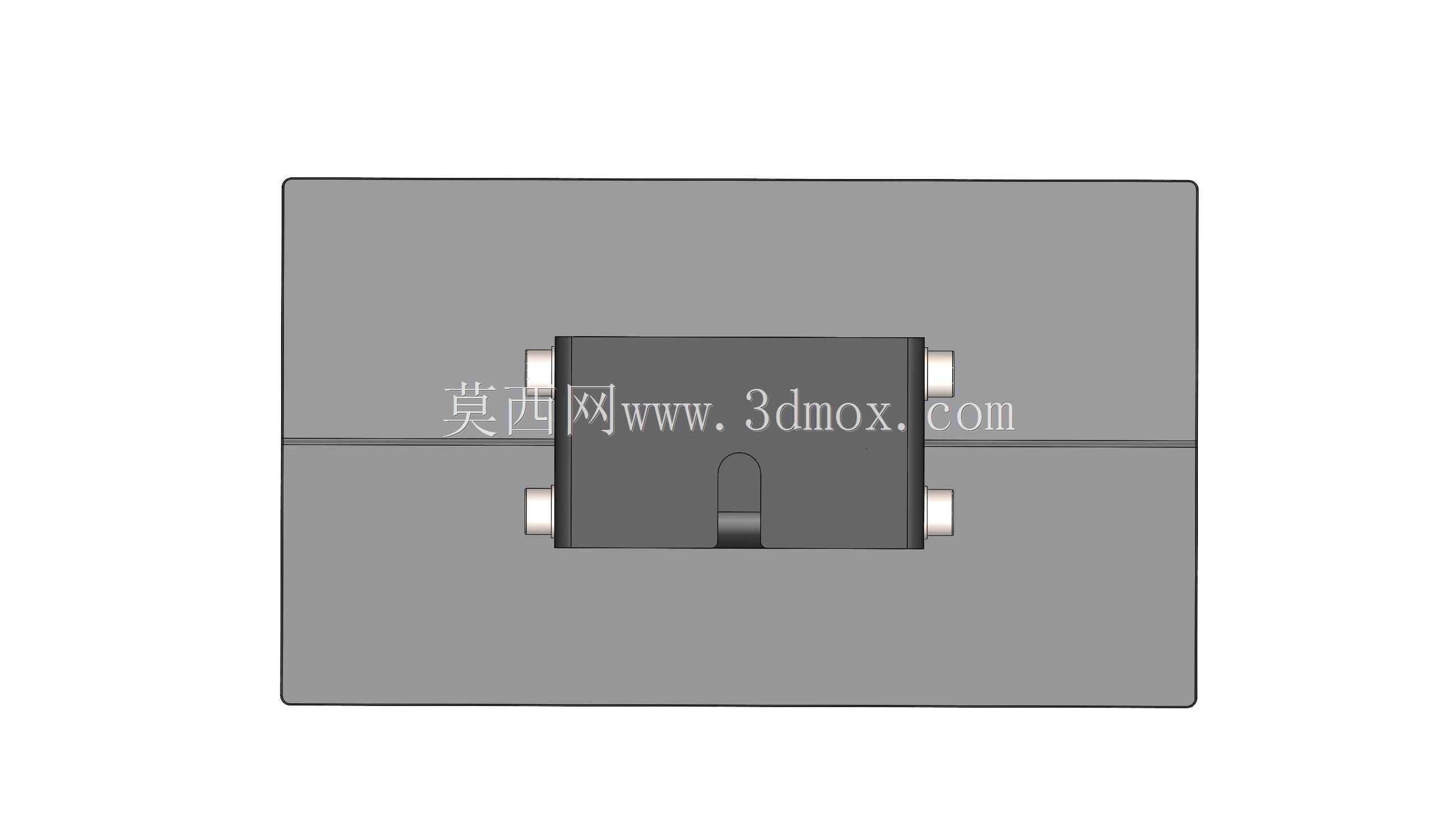

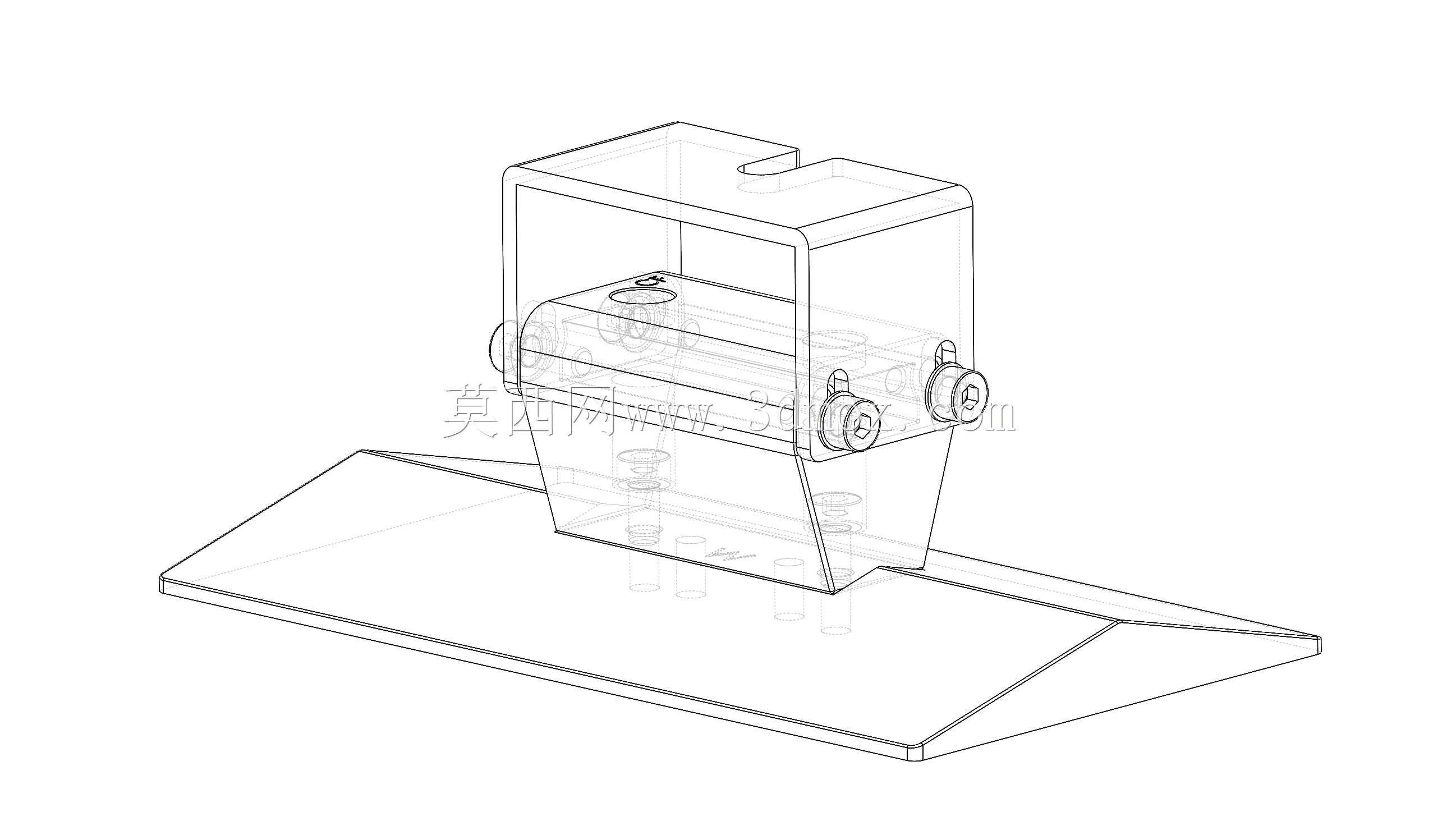

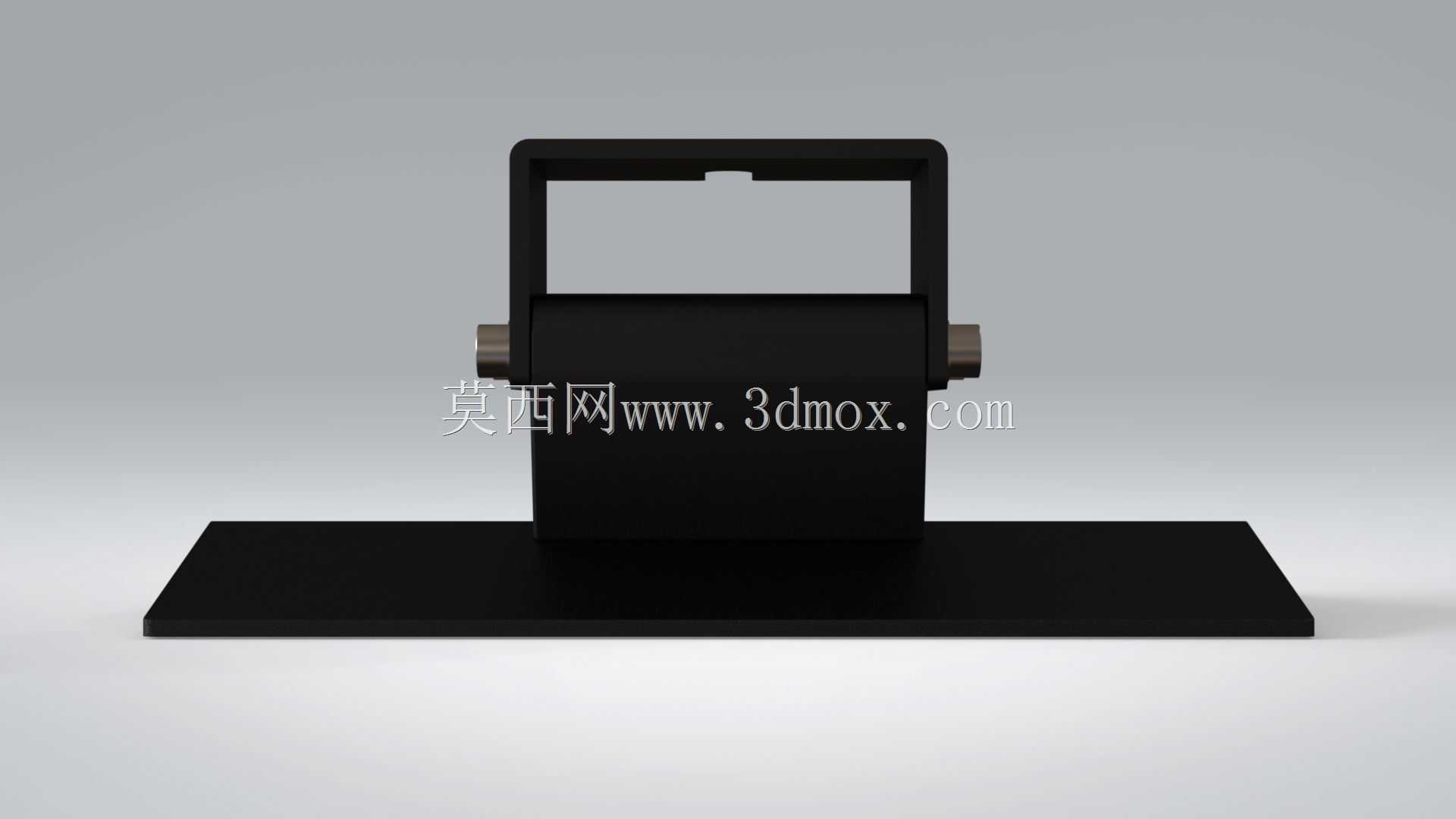

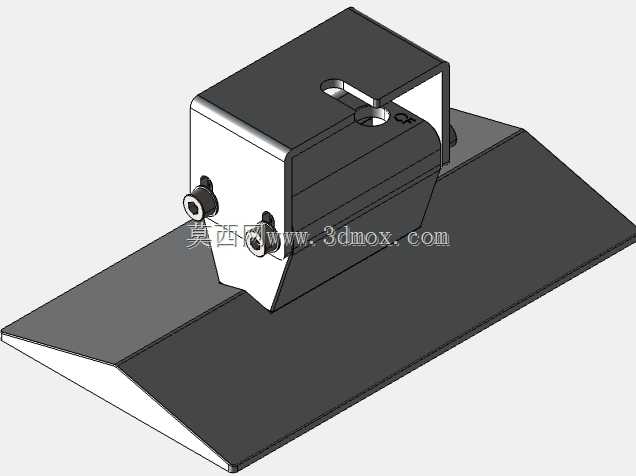

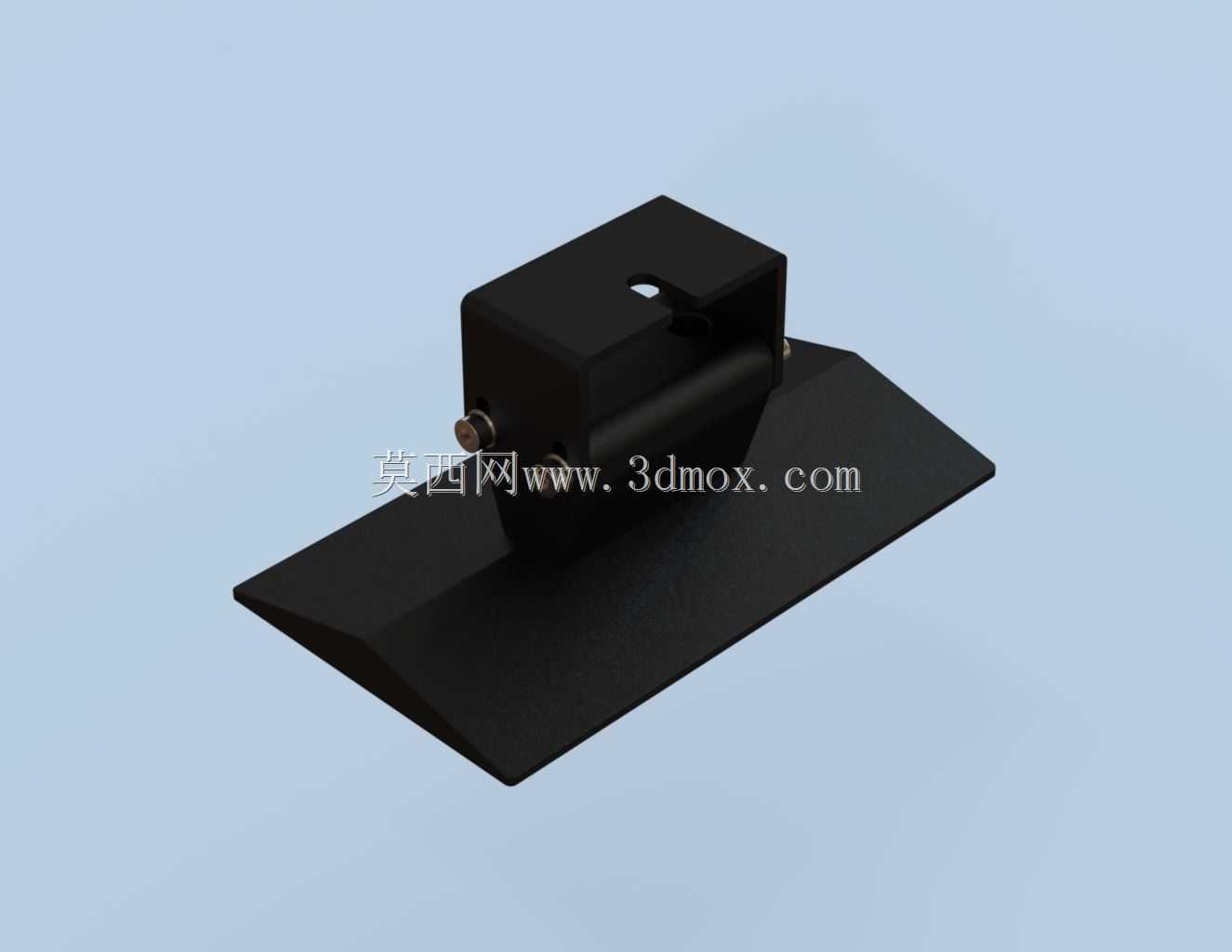

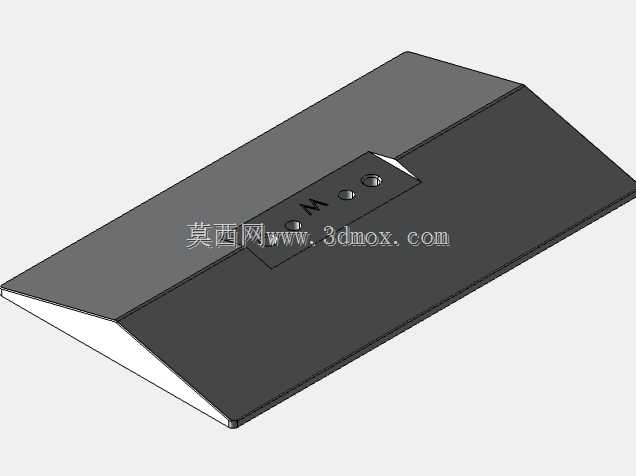

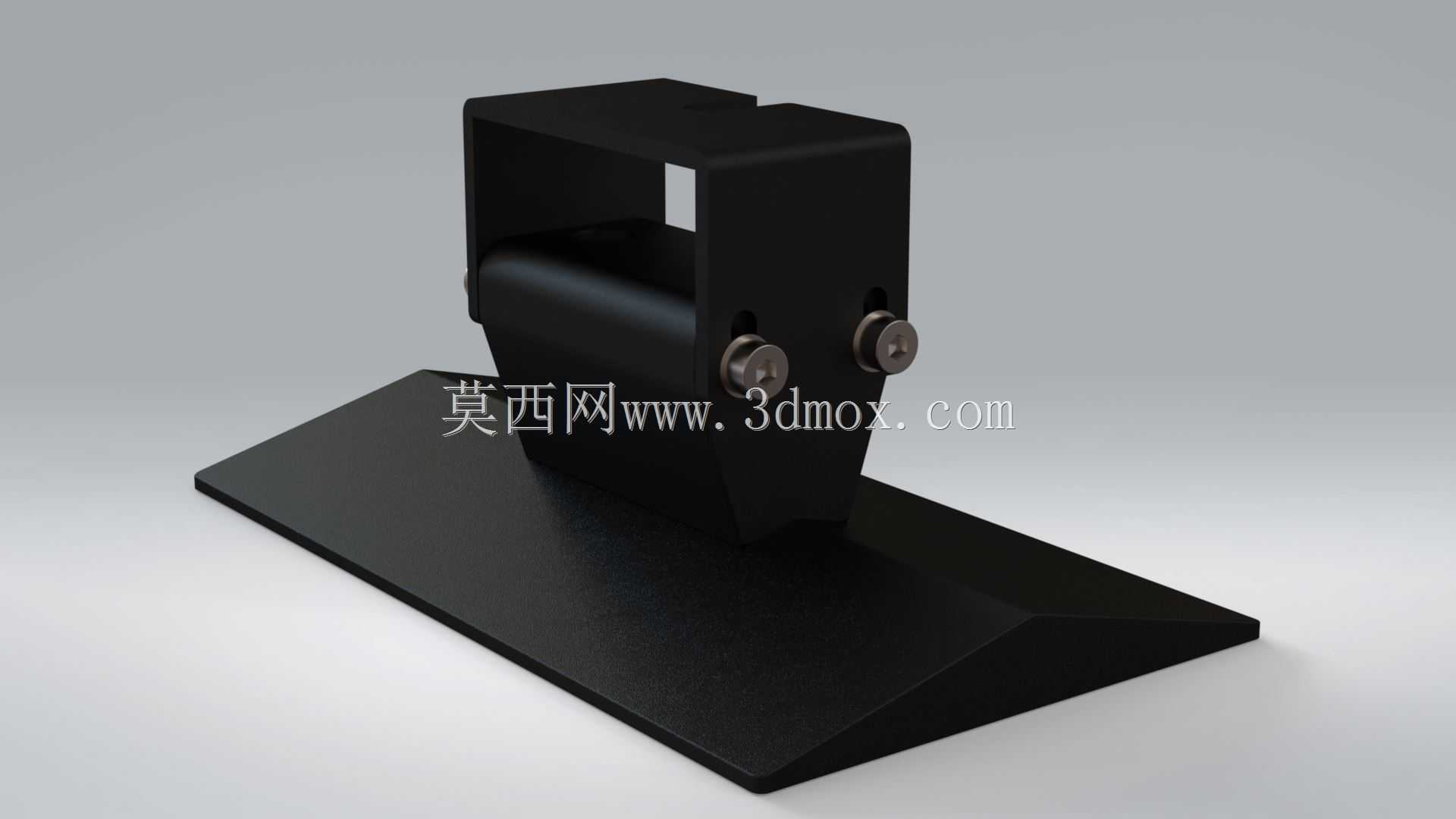

从结构设计逻辑来看，该构建板采用分体式组合结构，下部为大面积平板式承载基面，边缘做了小角度斜切处理，避免树脂在平台边缘堆积固化形成多余飞边，同时减少平台抬升过程中树脂液面的扰动幅度，降低层纹缺陷的产生概率；上部为一体化的连接锁紧座，直接与设备Z轴滑台的安装位对接，锁紧结构采用侧置顶紧式设计，安装时无需额外复杂工装，将连接座对准Z轴安装槽插入后拧紧侧方锁紧件即可完成固定，重复拆装的定位一致性可以控制在较小公差范围内，能够满足频繁取下平台清理残胶、铲取成品的使用需求。

实际使用场景中，这类构建板需要长期接触液态光敏树脂，同时承受剥离过程中固化树脂与离型膜分离产生的拉拽力，因此承载基面的平面度控制是设计核心，整个板面的平面度公差控制在0.5毫米以内，避免局部区域离型间隙不均导致的打印层厚偏差，甚至出现局部打印失败脱落的问题。连接座与承载基面之间采用刚性连接结构，没有多余的活动间隙，确保Z轴的升降位移可以精准传递到承载基面，不会因为连接旷量导致层厚错位。

安装边界方面，该构建板的连接座尺寸完全匹配对应型号光固化打印机的Z轴滑台安装位，不需要额外做转接改造即可直接装配使用，承载基面的幅面对应设备的最大打印幅面，在安装到位后，基面四周与树脂槽侧壁保留均匀的安全间隙，升降过程中不会与槽体、离型膜边框发生刮蹭，日常维护时只需要将平台拆下，使用异丙醇清理表面残留的树脂即可，不需要对连接结构做额外的润滑保养，锁紧件的锁紧力经过匹配设计，既可以保证打印过程中平台不会发生移位，也不会因为锁紧力过大导致拆装困难。

从功能特性上看，该平台的承载基面做了哑光表面处理，既可以保证首层固化树脂与平台有足够的粘附力，避免打印过程中制件脱落掉入树脂槽，也不会因为表面过于粗糙导致成品取下后底面处理难度过大，减少后期打磨的工作量。连接座上预留的定位缺口可以和Z轴滑台上的定位凸点配合，每次安装都能保证平台的角度位置一致，不需要每次安装后重新调整平台的水平角度，大幅减少打印前的准备时间。在长时间批量打印作业中，该结构的抗形变能力表现稳定，不会因为反复的剥离受力、树脂浸泡出现板面翘曲、连接松动的问题，能够持续稳定输出精度合格的打印制件，适配手板打样、小批量零件制作、文创模型打印等多种光固化打印场景的使用需求。
