蒸馏工序发酵麦汁冷却用双管换热装置

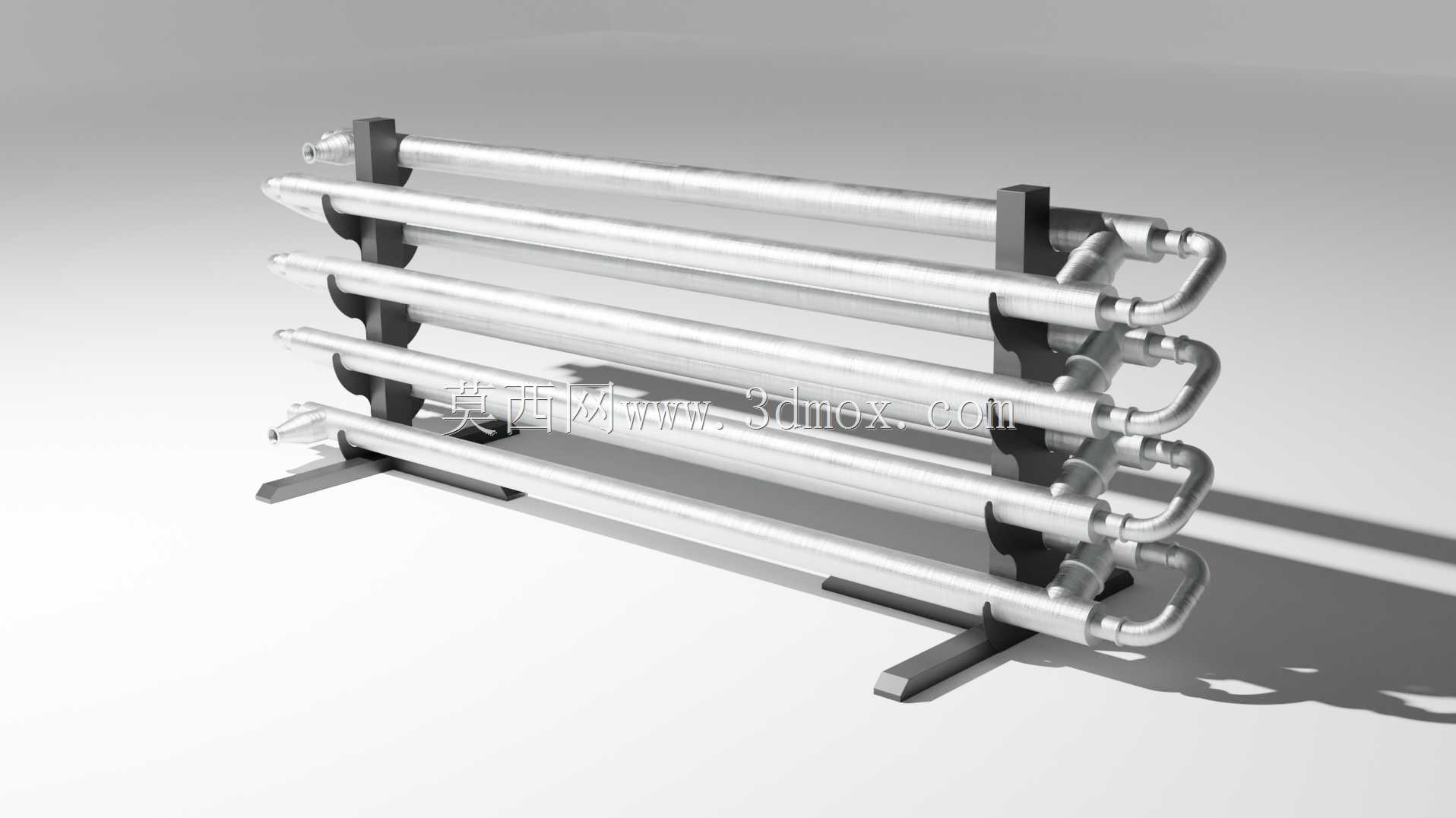

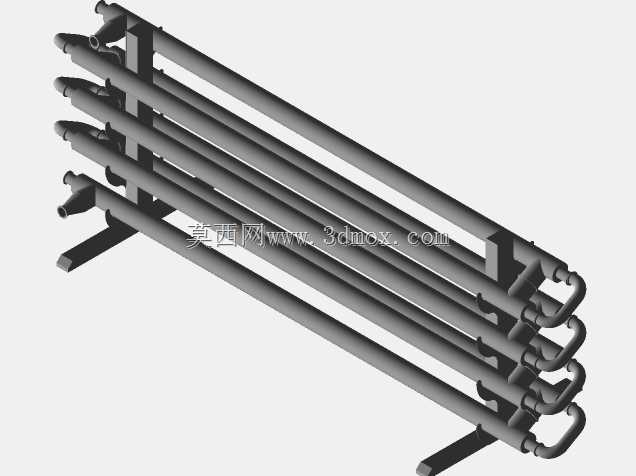

　　在精酿啤酒、蒸馏酒的生产制程中，麦汁煮沸后的快速冷却是决定成品风味稳定性的核心工序，常规敞开式冷却易引入杂菌污染，且冷却效率难以匹配连续化蒸馏的产能节奏，这款双管结构的换热装置正是针对该场景开发的专用换热单元。设备采用多组平行排布的双层套管结构，内管走待冷却的高温发酵麦汁，环隙走低温冷却介质，两种介质在流动过程中通过管壁完成逆流换热，相比单管换热结构，双管设计在相同占地空间下可提升近40%的换热接触面积，同时避免了板式换热器流道窄、易被麦汁中酒花残渣堵塞的问题，适配含少量固体颗粒的流体换热工况。从结构设计逻辑来看，整套装置的支撑框架采用型材拼接式结构，底部设置落地式支撑脚，安装时无需额外浇筑混凝土基础，直接放置在平整的硬化车间地面即可，支撑脚预留的螺栓孔可配合膨胀螺栓完成与地面的固定，抵消介质流动时产生的管路振动。每组换热管的端部采用标准弯头完成管路串联，弯头与换热管的连接采用卡压式密封结构，相比传统焊接结构，既保证了密封可靠性，也便于后期拆解清理管内壁结垢，适配食品生产场景定期CIP清洗的要求。

　　设备的整体安装边界需预留两侧管路操作空间，端部弯头外侧需预留至少300mm的管路拆装空间，便于后期维护时拆卸弯头清理管内残留的麦汁垢层；设备整体高度控制在1.2米以内，宽度适配常规车间1.5米的设备排布通道，长度可根据实际产能需求增减换热管组数量，单组5管排布的结构可满足每小时5立方麦汁从95摄氏度冷却至20摄氏度的换热需求，冷却介质采用常温酿造水即可满足工艺要求，若需更低的出料温度，可将冷却介质切换为2摄氏度的冰水混合物。

　　在实际生产应用中，该装置除了用于蒸馏前的麦汁冷却工序，也可适配其他食品流体的加热、冷却换热场景，比如果酒制程中的果汁降温、乳品生产中的鲜奶预热，设备所有与物料接触的管壁均采用食品级不锈钢材质，内壁抛光粗糙度达到Ra0.8以下，避免物料残留滋生杂菌。管路排布上采用同程式流向设计，保证每根换热管内的介质流速均匀，避免出现局部流速过低导致的结垢堵管问题，管内介质流速控制在1.2m/s-1.5m/s区间，既保证足够的湍流程度提升换热效率，也避免流速过高造成的管路冲蚀磨损。支撑结构上的管卡采用非金属隔热材质，既可以固定换热管的位置，避免管路热胀冷缩产生的应力拉扯焊缝，也可以减少换热管与金属支架之间的接触散热，降低不必要的冷量损失。

　　设备的进出料接口均设置在装置的同一侧端部，便于现场管路的排布连接，接口采用标准食品级快装接头，可快速对接生产车间的物料管路，减少现场安装的焊接工作量。在结构建模过程中，需重点校核换热管的热膨胀补偿量，多组长管串联的结构在温差达到80摄氏度时，管路轴向伸长量可达到毫米级，因此在端部弯头处预留了微小的轴向窜动间隙，配合管卡的柔性固定，避免热应力导致的管路变形或密封失效。另外，整套装置的重心经过优化设计，底部支撑脚的跨距足够大，即使在单侧管路受力的情况下也不会出现倾翻风险，安装时无需额外设置配重块。对于三维建模从业者而言，搭建该模型时需注意双层套管的同轴度公差，内外管之间的环隙宽度需保持均匀，避免出现环隙局部过窄导致冷却介质流速不均的问题，弯头的转弯半径需匹配管路通径，减少介质流动的局部阻力损失，支撑框架的型材拼接处需做圆角过渡处理，避免食品生产场景中尖锐边角积存灰尘，满足车间卫生清洁的要求。
