步进驱动式电动卷帘齿轮传动机构

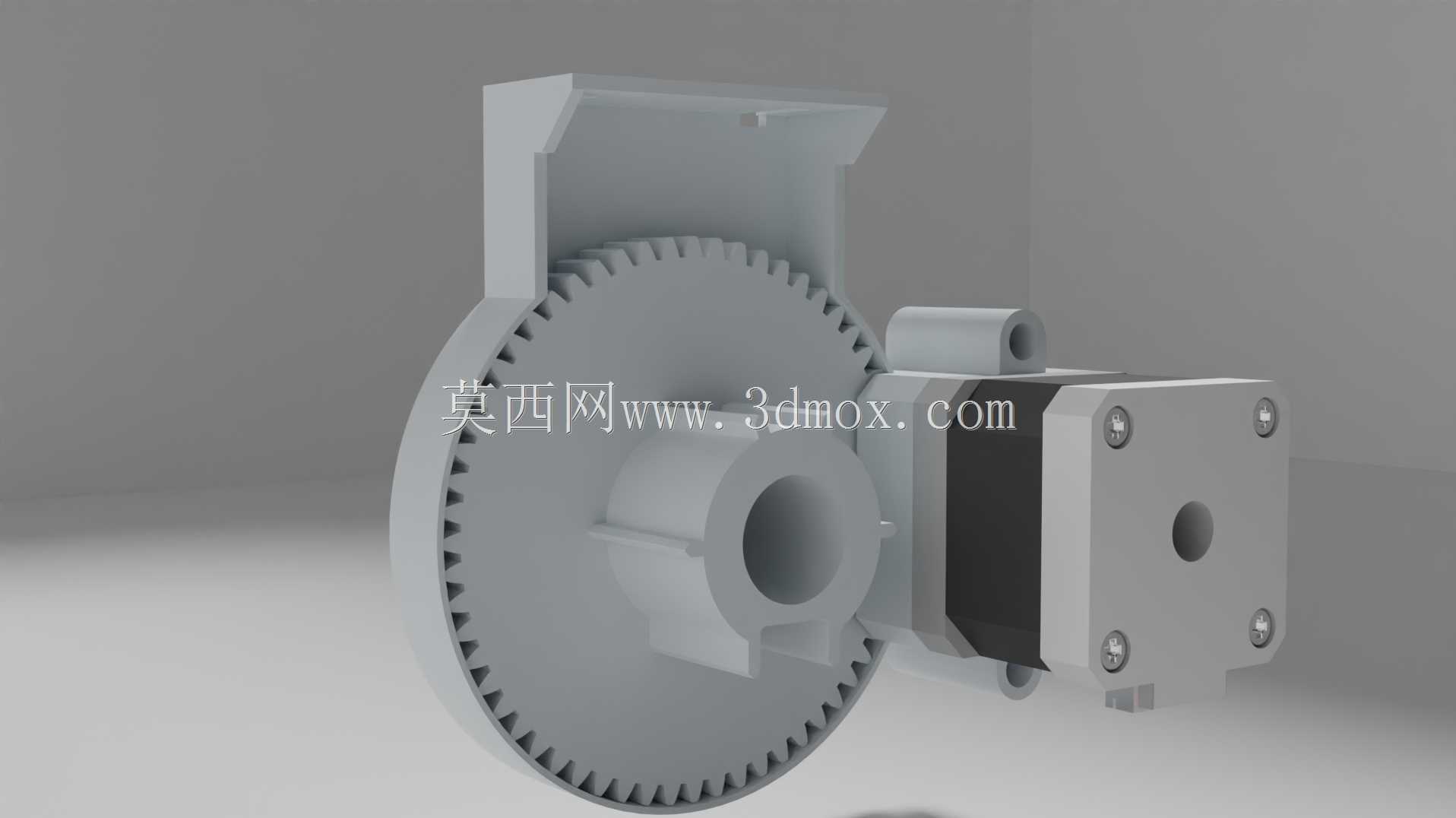

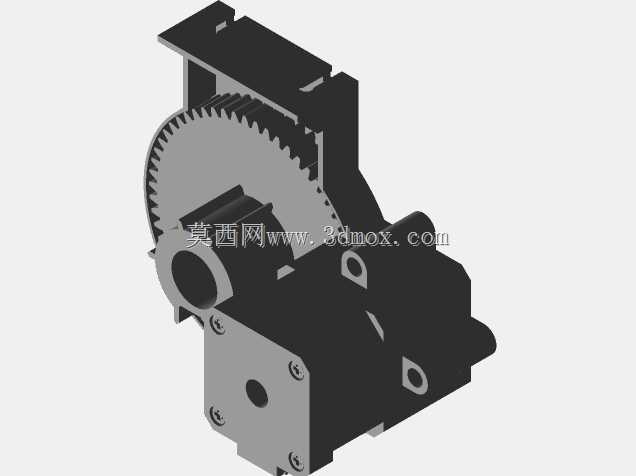

　　这套电动卷帘传动机构，核心适配民用住宅、商用办公空间的卷帘升降驱动场景，区别于传统拉绳式手动卷帘结构，整套机构通过步进电机提供动力输出，经大模数扇形齿轮完成扭矩传递，最终带动卷帘卷轴完成收放动作，可直接嵌入卷帘端部安装腔，无需对原有窗体结构做大规模改造。从实际安装边界来看，整套传动组件的轴向尺寸控制在85mm以内，径向最大轮廓不超过62mm，适配市面上绝大多数直径50mm标准卷帘卷轴的安装位，安装时仅需将齿轮输出端的内孔与卷轴端部的D型轴对接，电机端通过两个M3螺丝固定在卷帘端盖的预留安装柱上即可，安装公差可通过齿轮与电机轴之间的0.2mm配合间隙补偿，降低现场安装的对位难度。设计过程中优先考虑了传动结构的自锁特性，

　　大直径扇形齿轮的齿形采用渐开线设计，模数选取1.25，压力角20度，与电机输出轴上的小齿轮啮合时重合度达到1.6，既保证传动过程的平稳性，也能在电机断电状态下通过齿轮副的啮合阻力实现卷帘位置锁止，避免卷帘因自重出现下滑移位，无需额外加装电磁刹车结构，有效压缩了整体结构体积与制造成本。齿轮部分的结构做了轻量化处理，齿轮辐板位置预留了三处三角形减重槽，在保证轮齿抗弯强度满足1.5N·m输出扭矩要求的前提下，整体重量比实心齿轮结构降低32%，减少电机启动时的惯性负载，提升运行响应速度。外壳部分采用分体式卡扣结构，上盖与底座通过四个定位柱配合卡扣完成装配，无需额外打螺丝，内部预留了电机走线槽与霍尔元件安装位，可根据需求拓展卷帘位置检测功能，

　　实现卷帘开度的精准控制。实际使用场景中，这套机构可适配遮光卷帘、遮阳卷帘、防盗卷帘等多种卷帘类型，运行噪音控制在38分贝以内，不会对室内办公、休息环境造成干扰，齿轮副采用自润滑POM材质加工时，可实现5000次以上循环收放无明显磨损，长期使用无需额外加注润滑脂，降低后期维护成本。结构设计时充分考虑了不同安装场景的适配性，电机安装座预留了两组不同孔距的安装孔位，可适配28、35两种规格的两相四线步进电机，用户可根据卷帘的重量、升降速度需求灵活选配电机参数，当卷帘重量低于2kg时可选用28型步进电机，重量在2-5kg区间时更换为35型步进电机即可，无需改动其余结构件。输出端的内孔做了扁位设计，与卷轴对接时可传递更大扭矩，

　　避免长期使用后出现轴孔打滑的问题，端盖外侧预留了手动调节孔，在断电状态下可通过内六角扳手插入孔位转动齿轮，手动调整卷帘开度，应对突发断电的使用场景。整套机构的传动比设计为1:18，步进电机步距角1.8度，搭配16细分驱动器时，卷轴的转动角度控制精度可达0.0625度，对应卷帘升降的位置精度可控制在0.1mm以内，完全满足智能场景下对卷帘开度精准控制的需求，可接入智能家居控制系统，实现定时开关、光线感应自动调节等功能。
