激光测距仪防水外壳安装固定支架

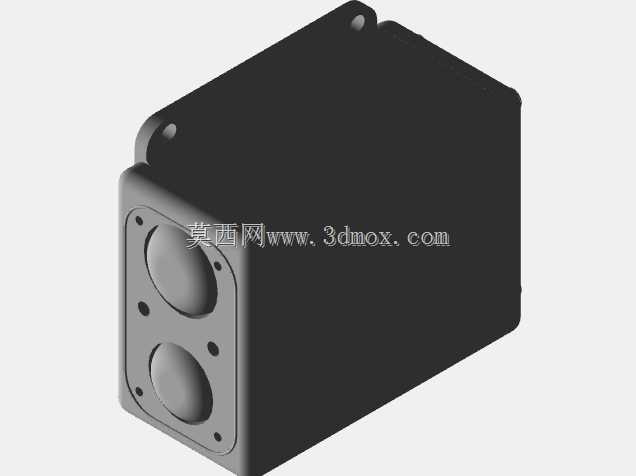

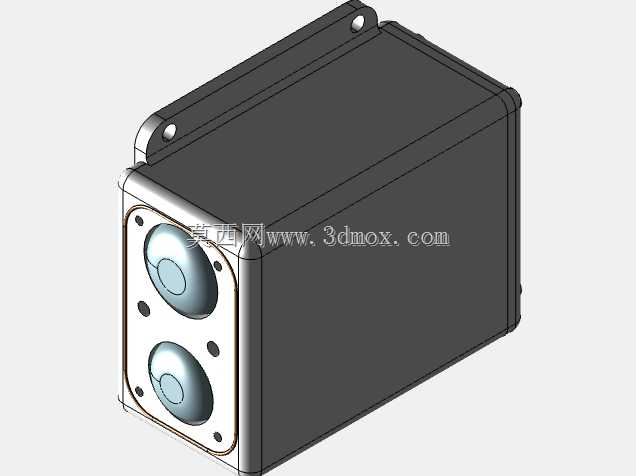

户外工程作业场景里，激光测距设备常面临雨水泼溅、粉尘侵入、安装固定不牢的问题，这款配套的防水外壳支架，正是为解决这类现场痛点设计的结构件。从实际使用场景看，它适配双镜头布局的激光测距模组，常见于工地临边距离监测、仓储物流堆垛测距、户外安防周界测距这类需要长期固定部署的点位，外壳本身承担密封防护作用，侧边延伸的安装耳则负责将整个测距单元固定在墙面、设备机架、立杆等安装基体上，不用额外做转接件就能完成装配。

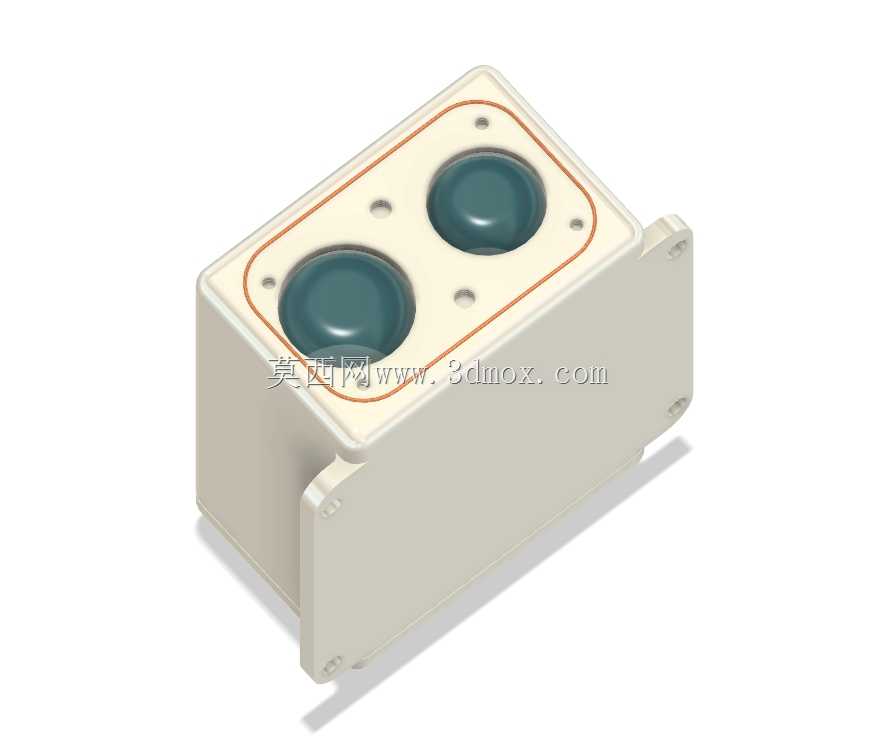

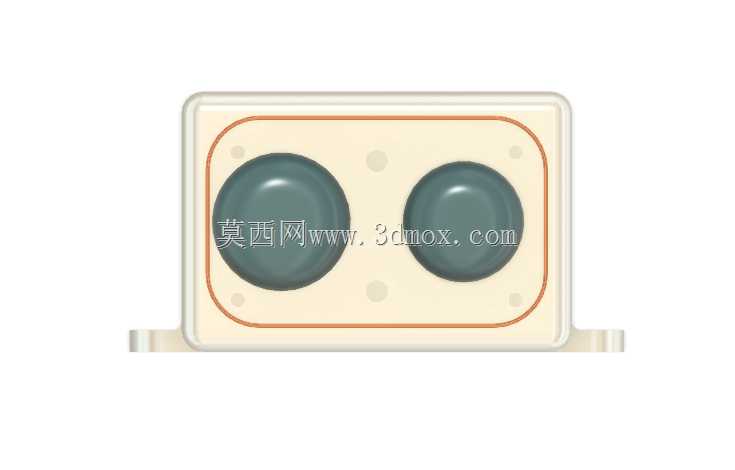

结构设计上，壳体采用盒式拼接思路，上盖与下盒的配合面预留了密封胶圈的安装槽，也就是图中看到的上盖边缘一圈橙色环槽位置，装配时嵌入对应规格的硅橡胶密封圈，拧紧上盖固定螺丝后就能达到IP65级以上的防水防尘能力，完全能应对户外露天的小雨冲刷、工地扬尘环境，避免测距模组的电路板、光学镜头被水汽或粉尘侵蚀，延长设备在复杂环境下的使用寿命。上盖表面预留的两个圆形开孔，刚好对应测距模组的发射、接收镜头位置，开孔边缘做了台阶沉台，装配时镜头处的透明防护镜片可以卡在沉台内，配合密封胶圈压紧，不会出现缝隙漏水的问题；上盖表面额外设置的几个小孔，是上盖与下盒连接的螺丝过孔，孔位做了沉头处理，螺丝锁紧后头部不会突出上盖表面，避免积灰积水。

安装边界方面，壳体主体为方正盒型结构，整体宽度控制在双镜头模组的排布尺寸基础上单边留3mm壁厚余量，长度方向刚好容纳测距模组的电路板与接线空间，侧边伸出的两个安装耳上各开了一个圆形安装孔，孔位间距经过匹配常见的户外设备安装立杆抱箍尺寸、墙面膨胀螺丝间距设计，安装时可以直接穿M4规格的固定螺丝，不需要额外扩孔或者调整孔位。安装耳与壳体主体做了一体化的加强筋过渡，避免长期户外使用受风力、设备振动影响出现安装耳断裂的问题，壳体壁厚均匀设置为2.5mm，既保证了结构强度，又不会因为壁厚过大导致整体重量超标，适合壁挂、侧装甚至倒装的安装场景。

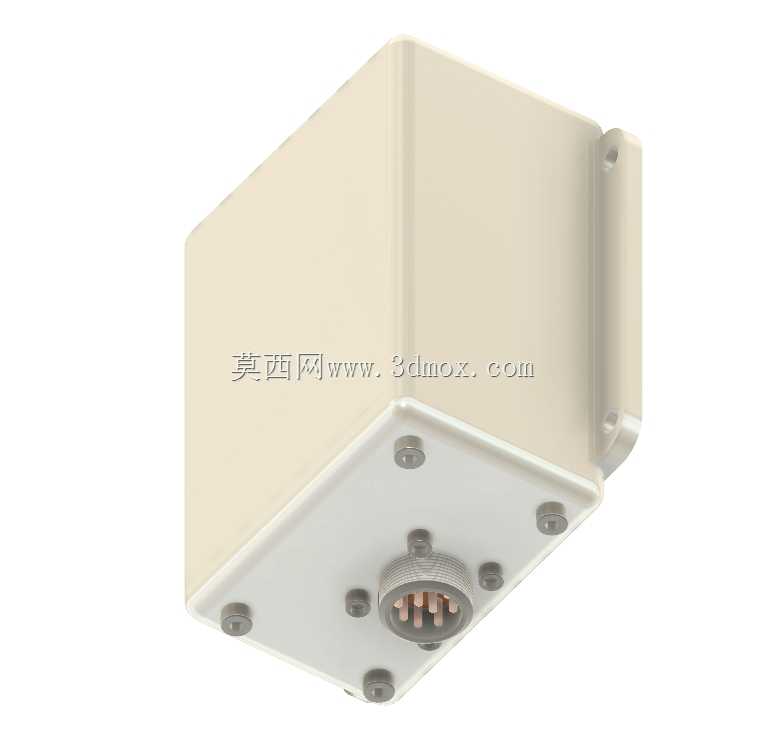

从功能特性来看，这款支架除了承担固定与防护作用，内部还预留了模组定位的卡槽，测距电路板放入下盒后可以直接卡在卡槽内，不需要额外打胶固定，减少装配工序，后期维护拆开上盖就能直接更换模组或者检修电路，不用破坏整个壳体的密封结构。壳体边角都做了R2的圆角处理，没有尖锐的棱角，一方面是注塑生产时能减少应力集中，避免壳体成型后出现翘曲变形，另一方面现场安装时也不会划伤作业人员的手部。接线位置预留在壳体的侧端面，做了内凹的防水接头安装位，配套的防水格兰头拧入后，线缆从接头处引出，能保证整个壳体的密封完整性，不会从接线位置进水。

实际选型适配时，要注意这款支架匹配的是双镜头平行排布的激光测距模组，镜头中心距与上盖的两个开孔中心距完全对应，单镜头直径适配30mm以内的圆形镜头，内部容纳空间的深度可以容纳厚度不超过40mm的测距电路板，安装时两个固定孔的中心距为60mm，适配市面上绝大多数通用型的安装支架、抱箍配件，不需要定制转接件就能完成部署。相比普通的非防水测距支架，这款结构把防护外壳与安装支座做了一体化设计，不用单独采购外壳再焊接安装支架，减少了装配环节的拼接缝隙，整体密封可靠性更高，同时一体化结构的抗振动性能更好，在有设备振动的厂区、经常受风力影响的户外立杆场景下，不会出现外壳与支架连接松动的问题，长期使用的稳定性更优。
