城市轻轨LRT客车车体外壳概念结构

做城轨车辆结构仿真的同行应该都清楚，前期概念阶段的车体外壳模型，核心作用是先把走行边界、车体轮廓、线路适配性这些基础约束先锚定，不用一开始就扎进内饰、管线、吊挂件的细节里，先把最外层的几何关系捋顺，后续的强度校核、气动分析、限界验证才有准确的基准载体。这个模型还原的就是轻轨客车最核心的外壳承载结构，没有冗余的细碎零件，把车体的长条形厢体轮廓、侧墙的分块特征、端部的连接接口、底部与走行部配合的安装边界都做了几何简化但特征完整的表达，甚至配套做了一段带曲率的轨道段，刚好可以用来验证小曲线线路通过时的车体轮廓干涉情况，这也是轻轨区别于干线铁路车辆很重要的一个设计点——城市线路受地面建筑、地下管线、路口转弯半径限制，很多区段的曲线半径很小，概念设计阶段就必须把车体的外轮廓尺寸和线路的匹配关系算清楚，避免后续详细设计阶段出现限界超限的硬伤。

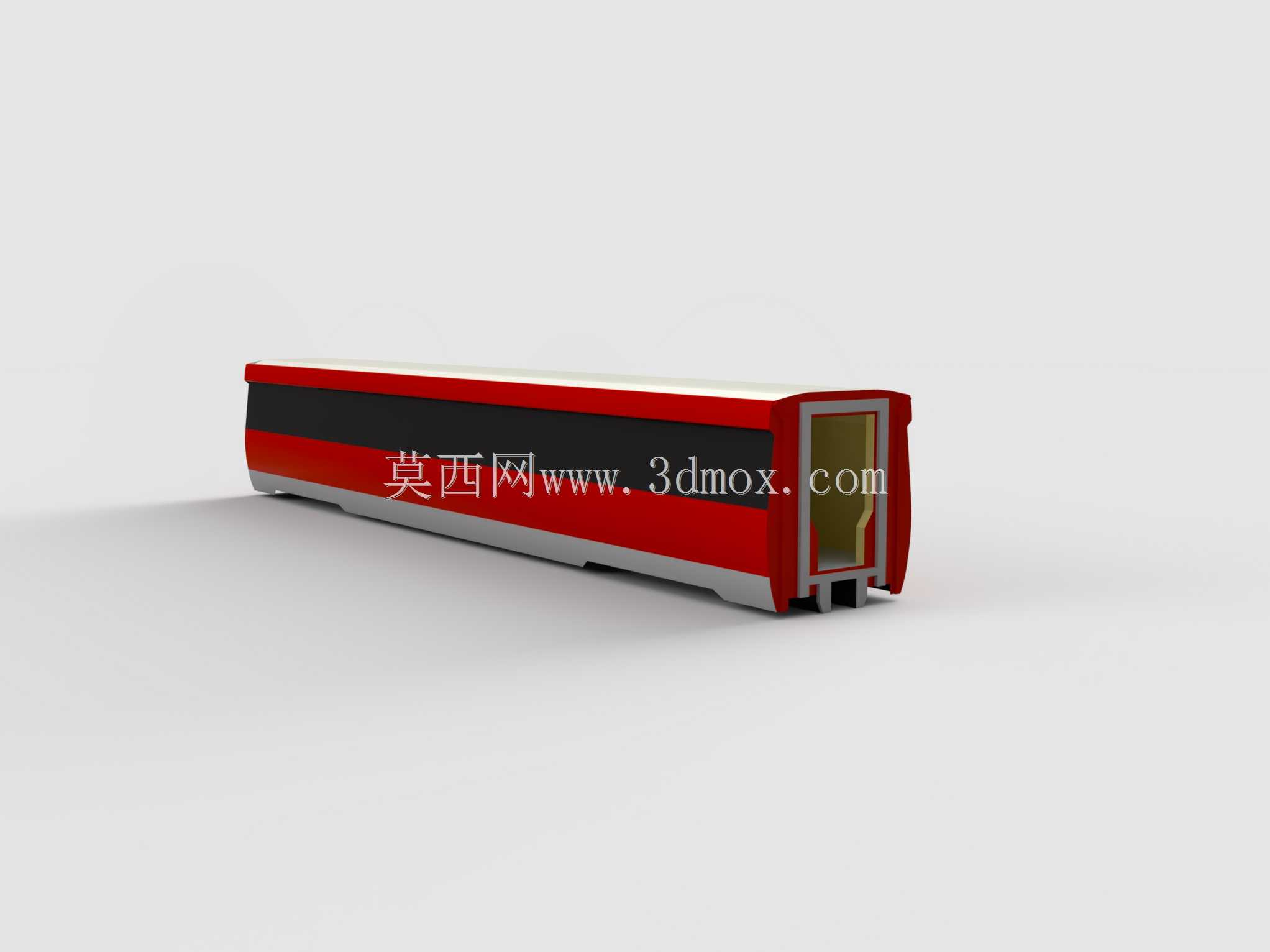

从实际应用场景来说，这类概念车体模型主要用在项目前期的方案论证环节：比如新线路的车辆选型阶段，可以用这个模型快速匹配不同编组长度的车体参数，验证站台长度、屏蔽门位置、道岔区的通过性；做结构仿真的时候，这个外壳模型可以作为壳体单元的网格划分基础，先做整体的刚度、模态初步计算，评估不同车体截面形状下的一阶弯曲、扭转频率是否满足运行要求，不用等详细数模出来再反复调整大轮廓，能省掉很多方案迭代的时间。模型里的车体侧墙做了分色的块面表达，对应的是实际车体上的车窗区域、蒙皮区域、车门安装区域的划分，虽然是概念模型，但这些功能分区的边界尺寸是符合常规轻轨车辆的设计逻辑的：侧窗的下沿高度、上沿高度，车门的宽度预留位置，车体顶部的设备安装平面预留，底部和转向架连接的安装座位置，都没有做违背工程常识的夸张设计，拿来做方案演示、初步仿真的基准完全够用。

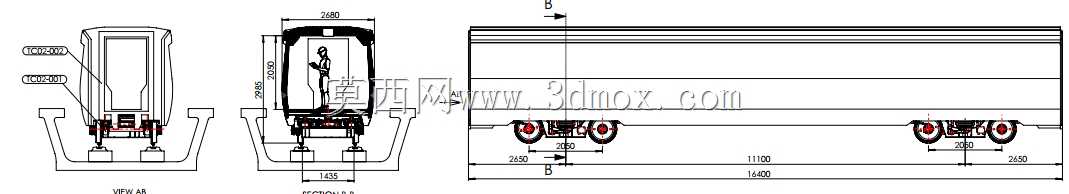

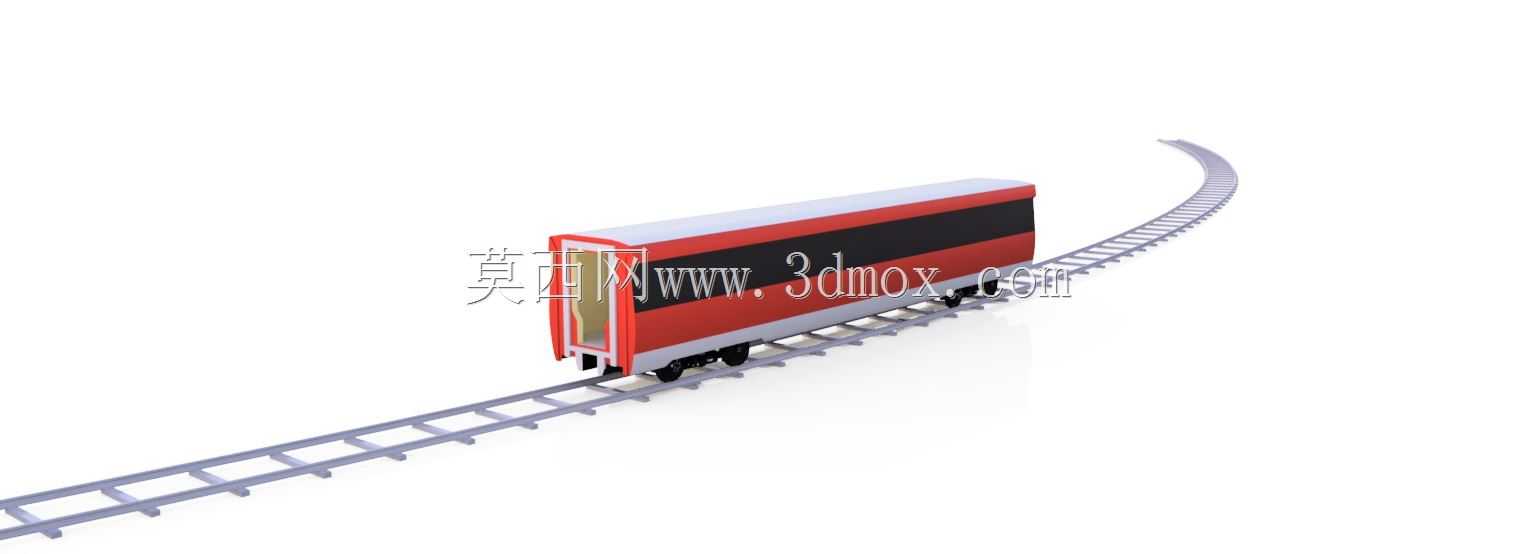

设计思路上，这个模型没有追求细节的面面俱到，而是抓准了概念阶段最核心的几何约束：首先是车体的横截面轮廓，轻轨车辆因为要兼顾地下隧道、地面高架、路面共享路权的不同运行场景，车体宽度比干线铁路客车窄，模型里的厢体宽度、高度比例是按照常规低地板轻轨的尺寸比例做的，底部走行面到车厢地板的高度预留也符合低地板车型的设计特征，方便后续加装低地板转向架的时候匹配安装高度；其次是车体的端部造型，做了小幅的流线型收窄，不是完全的直角端面，这也是考虑到城市轻轨运行速度虽然不算极高，但小半径曲线会车、进出隧道的时候，适度的流线型端部能降低会车压力波、减少隧道内的气动噪声，概念阶段就把这个特征做出来，后续做气动仿真的时候不用再重新修改造型；配套的轨道段做了连续的小曲率弯曲，刚好可以模拟城市线路最常见的转弯工况，把车体放在轨道上做位置装配的时候，能直观看到车体端部、侧墙和线路周边限界的距离，快速排查轮廓干涉问题。

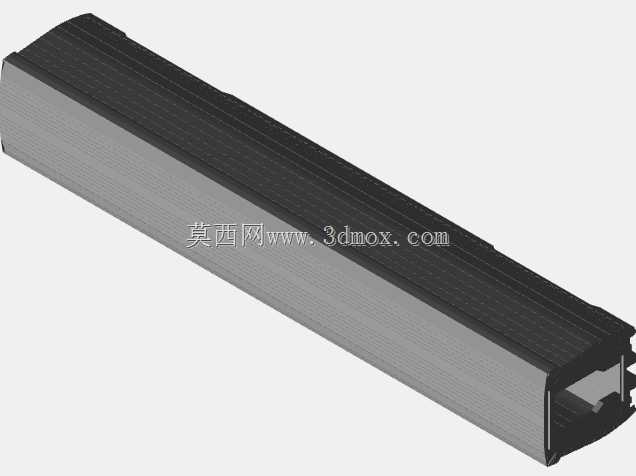

从安装边界来说，模型里的车体底部预留了和走行部连接的接口平面，前后端预留了车钩安装的位置空间，侧墙的车门区域预留了足够的开口宽度，顶部预留了受电弓或者储能设备的安装平面，这些边界尺寸都是按照行业通用的设计规范做的预留，后续做详细设计的时候，只需要在这个基础轮廓上细化局部结构、增加内部的加强筋、吊挂点、管线接口就行，不用重新调整整体的外轮廓尺寸，能大幅缩短前期方案的建模时间。很多刚入行的结构工程师做城轨车辆模型的时候，一开始就陷进门把手、车灯、座椅这些细节里，结果最后发现整体轮廓超了限界，前面做的细节全要返工，这种概念模型的价值就在于先把大的几何边界、功能分区、线路适配性这些顶层约束定死，后续的详细设计都在这个框架里推进，能避免很多方向性的错误。另外这个模型的几何特征都是规整的拉伸、放样曲面，没有碎面、烂面，不管是导入仿真软件做网格划分，还是导入渲染软件做方案演示效果图，都不用花大量时间修复几何，拿来就能用，对于项目前期赶方案节点的工程师来说，这种特征干净、边界准确的概念模型，比那些细节拉满但几何错误一堆的模型实用得多。平时做轻轨项目的方案比选的时候，准备两三个不同轮廓、不同编组长度的概念车体模型，就能快速对比不同方案的限界适应性、气动性能、载客量潜力，给业主汇报的时候也能更直观地展示方案差异，不用等详细数模出来再做对比，能把项目前期的论证周期压缩不少。
