广角嵌入式监控摄像头结构设计

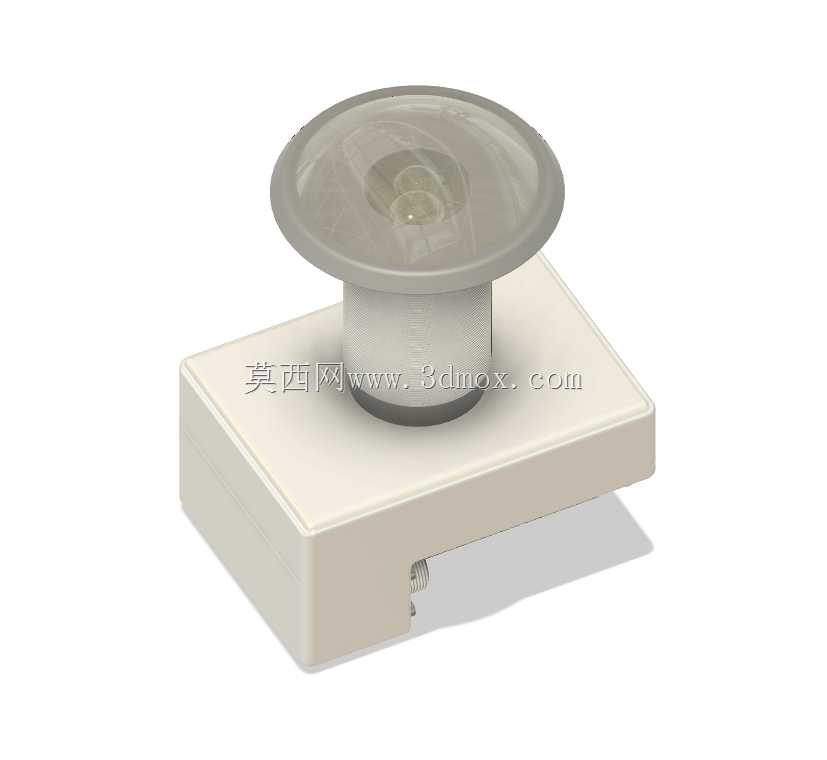

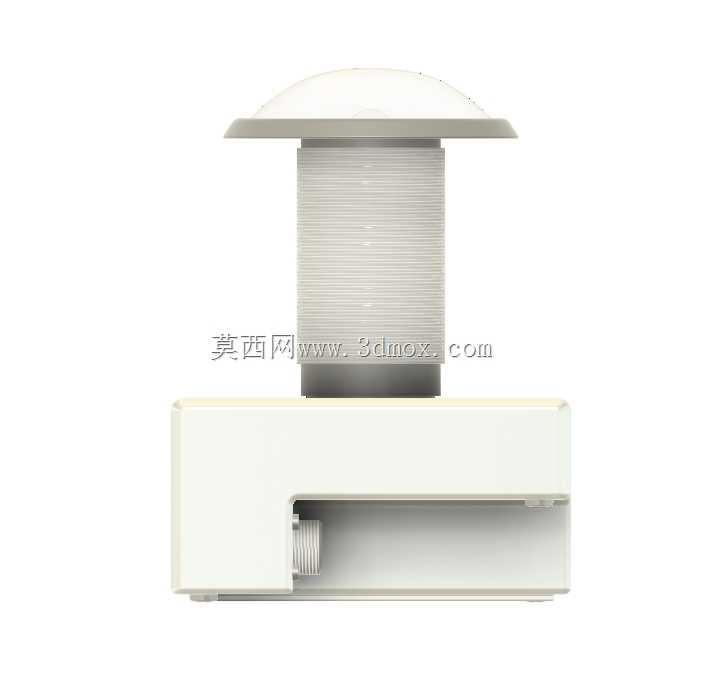

做嵌入式安防设备结构设计快十年，经手的摄像头壳体方案不下四十套，这次的广角嵌入式摄像头结构，是针对室内吊顶、柜体面板暗装场景做的优化版本，先从安装边界说起，这类嵌入式设备最容易踩的坑就是开孔公差和安装间隙，底座采用矩形方座设计，边长控制在适配常规65mm标准开孔的尺寸，座体厚度预留了12mm的走线空间，侧面开有标准M3紧定螺丝孔，安装时不需要额外的固定卡扣，直接将镜头主体穿过预制开孔后，从背面拧紧紧定螺丝就能完成固定，适配8-18mm厚度的安装面板，不管是石膏吊顶、木质柜体还是金属设备面板都能兼容，不会出现安装后松动或者面板压裂的问题。

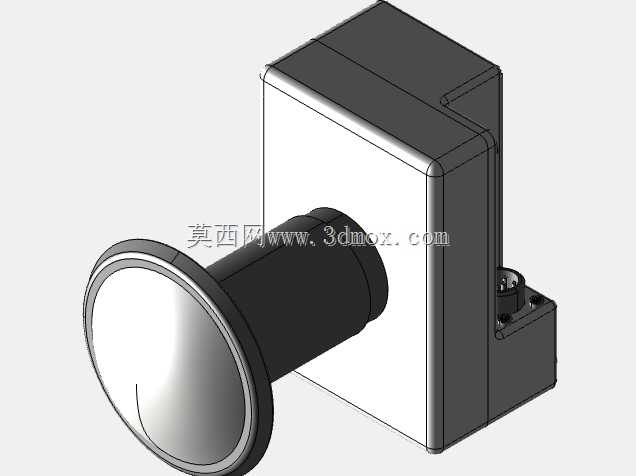

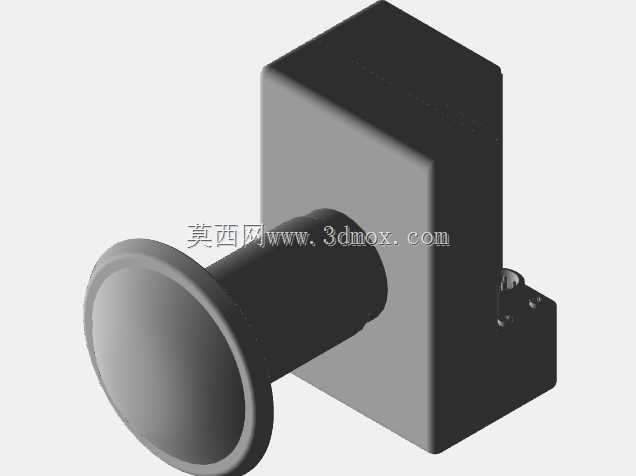

镜头部分采用广角光学组件的适配结构，镜头外圈做了外翻的弧形挡边，挡边直径比安装开孔大8mm，安装后挡边完全贴合安装面，不会出现缝隙漏光、积灰的问题，镜头视场角覆盖120度广角范围，结构设计时特意将镜头光轴与安装面做了垂直基准校准，安装后不需要额外调整角度就能覆盖预设的监控区域，镜头护罩采用半透明磨砂PC材质的适配结构，既不会遮挡广角光路，又能对内部镜头芯片起到防护作用，避免日常擦拭、落灰损伤光学镜片。

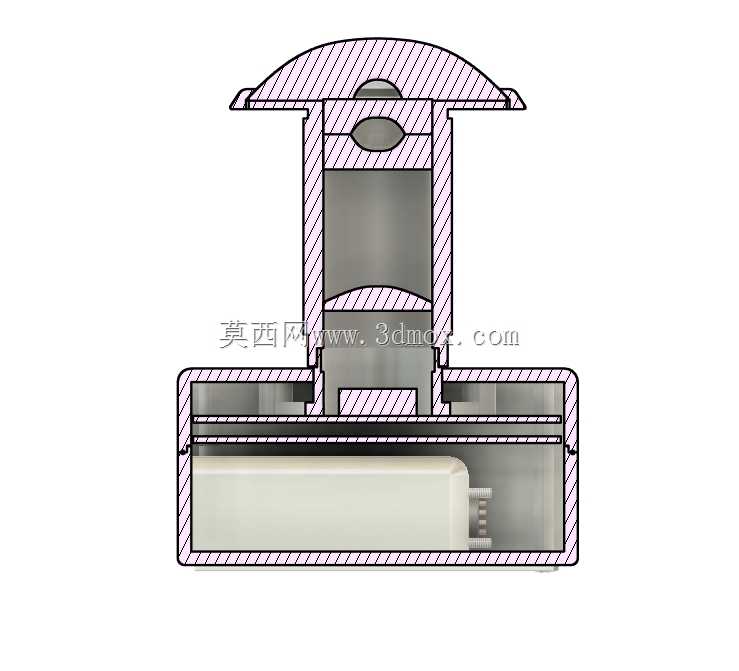

从实际应用场景来看，这类嵌入式广角摄像头多用于公共区域的隐蔽式监控，比如写字楼走廊吊顶、自助设备柜体、智能家居面板、医疗设备舱内监控，和外露式摄像头相比，嵌入式安装不会突出安装面，不会被过往人员、移动物品剐蹭，整体美观度也更好，结构设计时特意将所有电子元器件的容纳空间都集成在底座内部，底座内部做了分区筋位，分别预留了图像传感器板、供电模块、接线端子的安装位，筋位高度统一控制在3mm，既可以加强底座的结构强度，避免安装紧定时底座变形挤压电路板，又能对不同功能的电路板起到隔离作用，减少信号干扰。

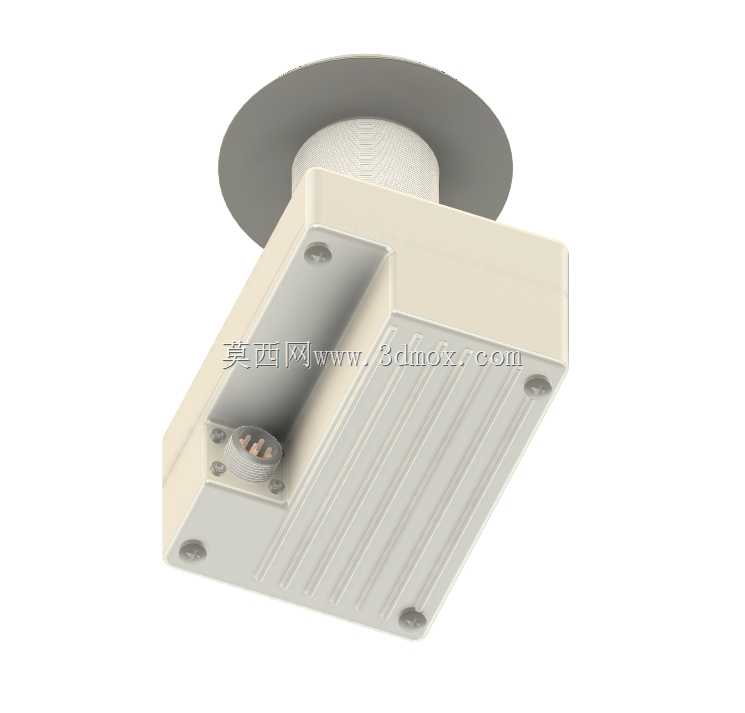

设计过程中也考虑了后期维护的需求，镜头护罩和底座之间采用卡扣式连接，不需要拆卸整个底座，只需要用平口工具轻轻撬动护罩边缘的预留缺口，就能取下护罩擦拭镜头或者检修内部组件，接线端采用侧出式设计，线缆从底座侧面的出线孔引出，不会因为底座贴紧安装背面而挤压线缆，出线孔处做了圆角过渡，避免穿线时割破线缆绝缘层。另外在镜头和底座的连接部位，做了一圈1mm的密封胶圈槽，安装胶圈后可以达到IP42的防护等级，能够阻挡日常的灰尘飞溅和少量滴水，适配厨房、卫生间等相对潮湿的安装场景，不会因为潮气进入内部导致电路短路。

从建模的细节来看，所有的安装孔位、筋位、卡扣都做了拔模斜度处理，拔模角度统一为1.5度，适配注塑生产的脱模需求，壁厚控制在2mm均匀壁厚，没有出现壁厚突变的位置，避免注塑生产时出现缩痕、气泡等缺陷，镜头护罩的透光面做了0.2mm的抛光余量预留，后期生产时可以根据光学需求做抛光或者磨砂处理，底座背面做了网格状的加强筋，在不增加整体壁厚的前提下提升底座的抗变形能力，紧定螺丝孔处做了铜螺母嵌件的预留位，避免多次拆装后螺丝孔滑牙，提升整体结构的耐用性。

很多新手做这类嵌入式设备建模时，容易忽略安装后的间隙问题，要么挡边尺寸做小了盖不住开孔公差，要么底座尺寸做大了塞不进标准开孔，这个方案在设计时特意做了尺寸链校核，开孔公差按±1mm做适配，挡边和安装面的贴合度做了0.1mm的平面度要求，安装后不会出现翘边、缝隙不均的问题，镜头突出底座的高度控制在22mm，安装后护罩最外沿和安装面齐平，不会出现突出过多或者凹陷过深影响视场角的问题。另外在底座的边角处全部做了R2的圆角处理，既避免安装时划伤施工人员，也能减少应力集中，提升壳体的抗冲击能力，哪怕安装过程中轻微磕碰也不会出现壳体开裂的问题。
