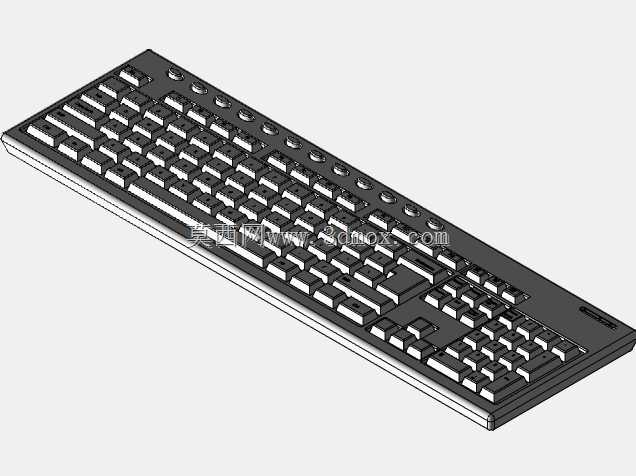

标准布局办公电脑键盘实体结构建模

日常办公场景中，键盘是人机交互最核心的输入载体，不管是台式机配套外设、工业设备操作终端，还是嵌入式工控机的输入单元，这类标准布局键盘的结构可靠性直接影响操作效率。做这个结构建模的时候，最先考虑的不是外观曲面的流畅度，而是实际装配时的按键行程一致性——毕竟量产的键盘如果不同区域按键按压力度差超过阈值，长时间录入的操作人员很容易出现手部疲劳，所以建模初期先把104键的标准键位矩阵基准面定死，所有按键的中心距严格沿用通用外设的19.05mm标准间距，避免出现键位错位导致的键帽干涉问题。

从实际使用场景倒推设计逻辑，普通办公环境下键盘经常会遇到泼溅、积灰的情况，所以在键帽和底板之间预留了2.3mm的导流间隙，底板边缘做了微抬的挡边结构，少量液体泼洒时可以顺着预留的导流槽从侧边排出，不会直接渗到内部的PCB板位置。功能键区的排布特意参考了多数办公用户的操作习惯，把ESC键、F1-F12功能键组和主键盘区留出4mm的分隔间隙，避免误触；方向键区做了下沉式的高度差，比主键盘区的键帽低1.2mm，盲操作的时候能靠触感快速定位，不用低头找键位。

安装边界这块，整个键盘的外形尺寸控制在455mm*165mm*32mm的常规尺寸范围内，底部的支撑脚做了两段式可调结构，建模时预留了0-8度的倾角调节转动间隙，支撑脚的转轴位置加了限位卡扣，转动到最大倾角时不会出现滑脱问题。底板的固定螺柱位置全部对齐常规键盘外壳的安装孔位，不管是后续做手板验证还是开模量产，都能直接匹配通用的外壳固定件，不用重新调整孔位。键帽的弧度做了贴合指腹的内凹处理，每个键帽的内凹深度控制在0.4mm，边缘做了R0.8的圆角过渡，长时间打字不会硌手指。

考虑到工业操作台的配套需求，键盘侧边的出线位置预留了三方向的走线槽，不管是桌面左侧、右侧还是中间走线，都能把线材卡在对应的槽位里，避免线材拖拽导致键盘移位。内部的PCB安装位预留了1.2mm的防震胶垫安装槽，运输或者日常敲击时的震动不会直接传导到电路板上，能降低内部元件虚焊的概率。整个建模过程中所有的配合间隙都按照注塑件的公差标准预留，键帽和键轴的配合间隙控制在0.15mm，既不会出现卡键问题，也不会因为间隙过大导致按键晃动。主键盘区的空格按键做了平衡杆的安装位预留，保证按下空格任意位置都能平稳触发，不会出现一端卡滞的情况。小键盘区的数字键排布严格遵循财务、数据录入人员的操作习惯，加号、回车键的尺寸做了加大处理，盲打录入数据时的准确率能提升不少。
