五十铃轻卡底盘搭载UNIC折臂随车吊结构

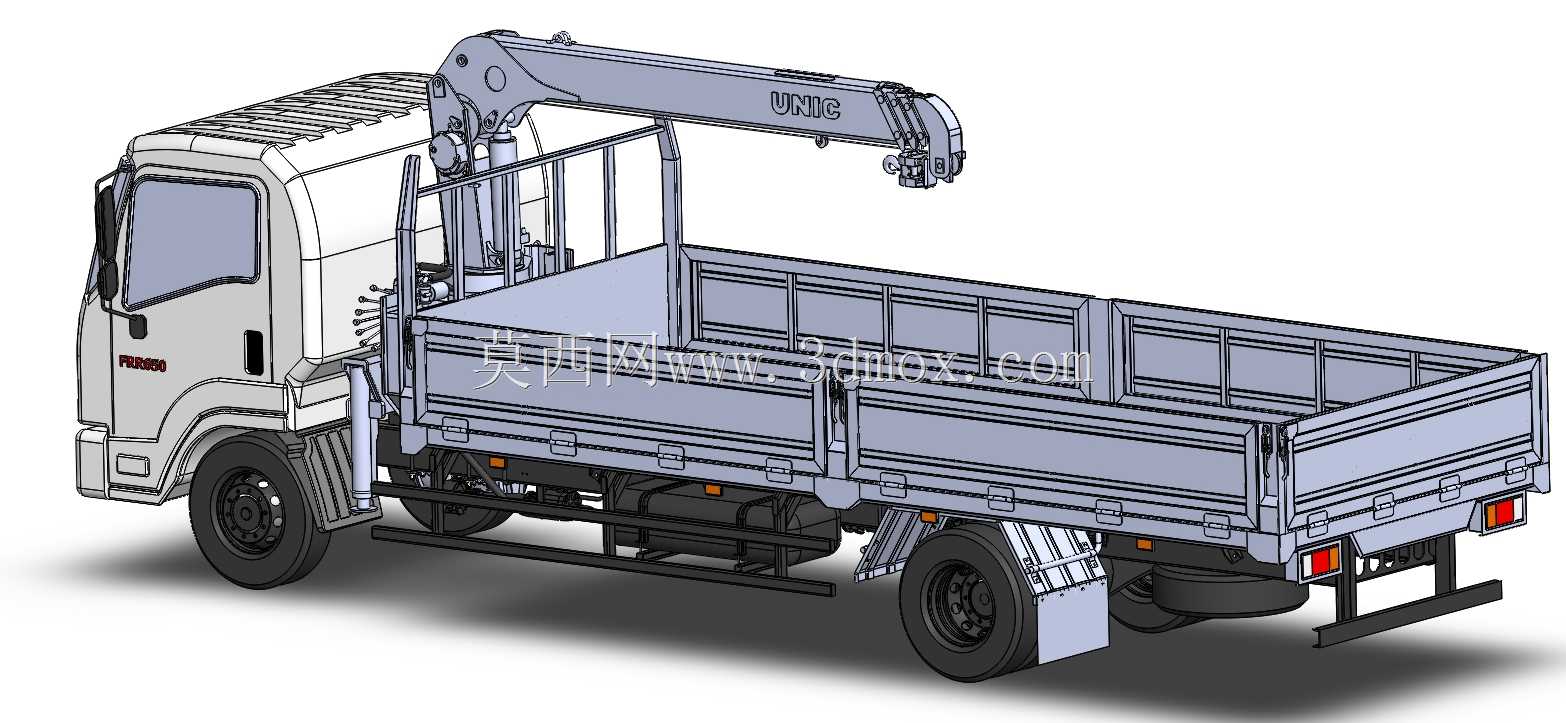

　　这款随车起重运输设备基于五十铃FRR系列轻卡二类底盘开发，将UNIC系列折臂式起重机集成于驾驶室后方的车架上装区域，兼顾散杂货物公路运输与短距离起重装卸作业需求，常见于市政运维、建材配送、小型设备转运、城郊工程零散作业等场景，无需额外搭配吊装设备即可独立完成货件的自装自卸，大幅降低零散作业场景下的设备调度成本。从结构布局来看，折臂吊的安装基座通过多组高强度螺栓与底盘纵梁上的加强衬板连接，安装位置避开了底盘燃油箱、储气筒、后处理装置等原有部件的布置空间，基座下方的车架纵梁内侧额外焊接了槽型加强筋，避免长期起重作业带来的应力集中导致车架变形。

　　折臂臂架采用多节嵌套式箱型结构，折叠状态下臂架整体收置于货厢前端与驾驶室之间的预留空间，不会超出货厢栏板的上部轮廓边界，行驶状态下不会遮挡驾驶室外侧后视镜视野，也不会对货厢的载货空间造成过多侵占。货厢采用边板可翻转的栏板式结构，边板与底板通过冲压成型的铰链连接，侧方设置有多个快拆式锁止挂钩，可根据装卸需求单独开启侧方或后方栏板；货厢底板采用花纹钢板铺设，下方通过多根横向槽钢横梁与底盘车架连接，横梁间距根据日常载货的载荷分布设计，在额定载重范围内可避免底板出现凹陷变形。

　　支腿结构采用H型液压支腿，布置于吊机基座的两侧下方，作业时可横向伸出并通过液压油缸驱动支腿盘接触地面，将整车支撑至轮胎载荷部分卸载的状态，扩大整车支撑跨距，避免侧方吊装作业时出现整车失稳侧翻的风险；支腿的伸出长度设置有机械限位，避免超行程伸出导致的结构损坏，支腿盘采用球铰连接结构，可在不平整的作业地面自适应调整接触角度，保证支撑面受力均匀。吊机的液压管路沿车架内侧布置，通过管卡固定在纵梁上的预留安装孔位，管路走向避开了底盘运动部件的运动干涉区域，同时与排气系统高温部件保持足够的安全距离，避免长期高温烘烤导致液压管路老化破损；液压油箱布置于吊机基座的侧方，油箱上设置有液位计与回油滤芯接口，日常维护时可直接在货厢侧方完成油液检查与滤芯更换作业。底盘部分保留了五十铃轻卡原厂的传动、行驶、制动系统，轴距选择适配3-5吨级起重作业的载荷需求，前桥转向角度与原厂状态保持一致，不会因为上装加装导致转弯半径过度增加，满足城郊狭窄道路的通行需求；后悬架采用多片钢板弹簧结构，在保证载货承载能力的同时，可缓冲吊装作业时传递到底盘的冲击载荷。

　　从建模细节来看，整车的外形尺寸边界严格遵循实车的装配关系，吊机全伸状态下的作业幅度、臂架折叠后的外廓尺寸、货厢内部的装载尺寸、支腿伸出后的最大跨距都按照实际产品的参数还原，结构件之间的连接关系、运动副的预留间隙都符合实际装配要求，没有出现运动干涉的结构设计问题；栏板的铰链、锁钩，吊机臂架之间的铰接销轴、液压油缸的连接铰点，底盘的钢板弹簧、车轮轮毂等细节结构都做了完整还原，可直接用于随车吊产品的结构展示、上装布局验证、作业场景模拟等用途，也可作为同类轻卡上装改装设计的参考蓝本，帮助设计人员快速核对上装与底盘的安装边界，减少前期布局设计阶段的重复建模工作量。
