可移动小型门式起重承载架结构

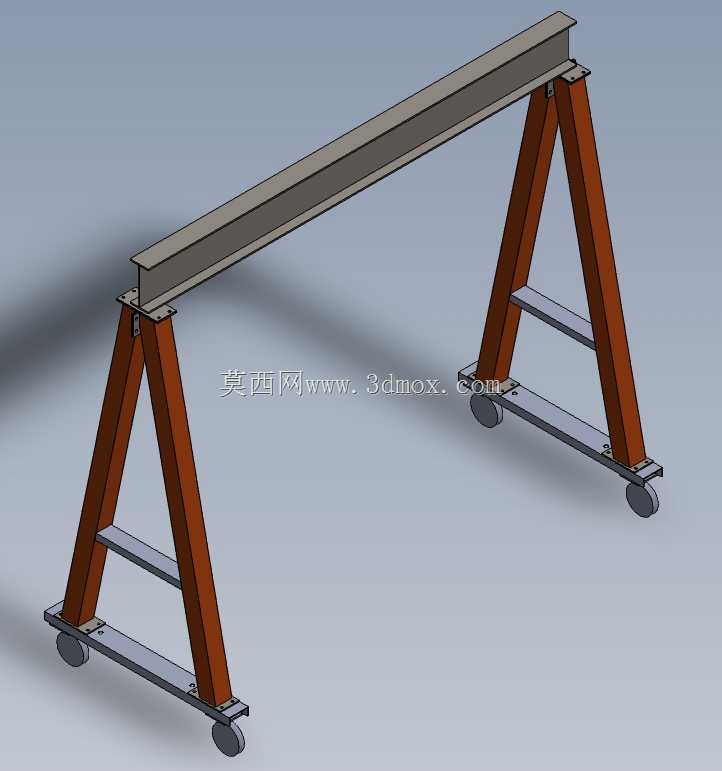

　　从结构设计逻辑来看，整体采用对称式A字型支腿布局，这种结构的优势在于不需要额外加装斜向拉筋就能获得足够的侧向稳定性，支腿主体采用型钢焊接成型，上下端分别与顶部主梁、底部行走梁做刚性连接，每侧支腿的两根斜撑之间设置横向连接筋，既避免支腿受载后出现外张变形，也能减少结构共振，提升起吊过程中的架体稳定性。顶部主梁采用标准工字钢结构，选型时充分考虑了跨距内的最大挠度变形量，确保额定载荷下主梁下挠量控制在安全允许范围内，主梁上表面预留了起重葫芦的安装滑行空间，可以配套手拉葫芦或小型电动葫芦使用，满足不同起升速度的作业需求。这款小型可移动门式起重结构，主要面向车间内零散重型工件的短距离转运、设备检修时的部件吊装、工位间重型工装的移位场景，相比固定安装的天车，它不需要依托厂房梁柱铺设轨道，对厂房结构没有额外承重要求，在层高有限、未配置固定式起重设备的小型加工车间、机修工位、仓储区域都能灵活使用，额定承载适配2吨级的常规起重作业需求，覆盖多数中小型机械零部件、模具、机加工件的吊装转运需要。

　　底部行走梁采用矩形钢管焊接成型，两端配置带刹车功能的万向脚轮，空载时可以轻松推动移位，作业时踩下刹车即可锁定位置，避免起吊过程中架体滑移，行走梁的长度设计兼顾了支撑跨度与移动灵活性，不会因为支撑跨距过大导致转弯、移位受限，也不会因为跨距过小影响侧倾稳定性。在安装边界方面，这款结构的整体高度适配常规3-4米层高的厂房，顶部预留足够的葫芦安装与起升行程空间，支腿内侧的净跨距可以满足常规托盘、小型设备的通行需求，不需要对现有车间的工位布局做大规模调整就能投入使用。

　　设计过程中对各个连接节点做了加强处理，支腿与主梁、支腿与行走梁的连接位置都加装了三角形加强筋板，分散焊缝处的应力集中，避免长期受载后出现焊缝开裂的问题，所有外露的钢结构边缘都做了倒角处理，避免搬运、安装过程中划伤操作人员。实际使用中，这款设备可以灵活适配不同的作业场景，比如机加工车间内完成重型工件从工位到转运托盘的吊装，设备维修时将重型电机、泵体从设备主体上吊离拆解，仓储区域内重型模具的上下货架转运，相比固定起重设备，它的投入成本更低，部署更灵活，不需要复杂的安装验收流程，适合中小加工企业作为固定式起重设备的补充，解决零散点位的起重作业需求。

　　结构建模过程中严格按照型钢的实际截面尺寸绘制，各个焊接节点的位置、加强筋的尺寸都符合实际焊接工艺要求，脚轮的安装位置、连接孔位都匹配工业脚轮的通用安装尺寸，建模时充分考虑了实际加工的工艺可行性，没有出现无法落地的虚设结构，各个部件的装配关系清晰，连接螺栓的规格、焊接坡口的预留都符合机械设计规范，能够直接作为生产加工的结构参考，也可以根据实际使用场景的承载需求、跨距需求、高度需求做参数化调整，衍生出不同规格的同类型起重架结构。
