外径300mm旋转转盘滚珠支承结构

这类环形滚珠支承结构，常被应用在需要低速重载回转动作的工位场景中，比如自动化生产线的工件转台、工装夹具的回转基座、小型旋转展示台、轻工设备的回转工作台，甚至部分小型起重设备的回转连接部位，核心作用是在承受轴向载荷、径向载荷的同时，实现两个相对转动部件之间的平稳回转衔接，避免转动过程中出现卡滞、偏摆问题。

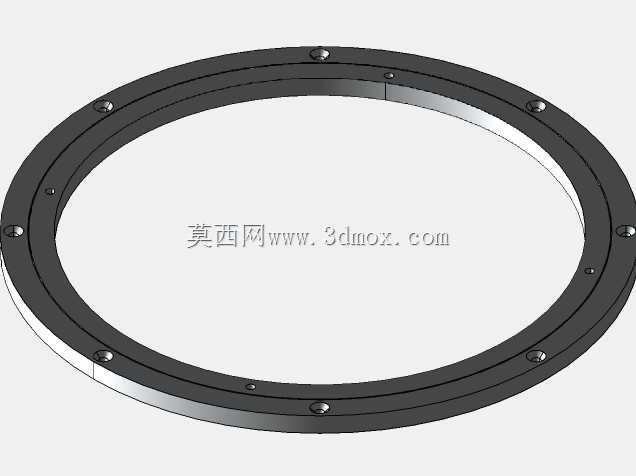

从结构设计逻辑来看，这类薄型回转支承没有采用常规交叉滚子轴承的复杂滚道设计，而是采用单排滚珠的环形滚道布局，上下两个环形套圈配合周向分布的滚珠，形成完整的回转副。套圈上预留的安装沉孔，是为了在装配时直接通过内六角螺栓将内圈、外圈分别固定在固定端和转动端结构上，不需要额外设计复杂的轴承座安装位，能大幅降低配套设备的结构设计难度，尤其适合安装空间轴向尺寸受限的场景。

尺寸边界上，该支承的外径为300mm，内径249mm，整体轴向高度仅10mm，属于薄型大直径回转支承范畴。选型时需要注意，安装面的平面度公差需要控制在0.05mm以内，避免安装后套圈发生形变导致滚道卡滞，滚珠的预紧间隙需要根据实际承载需求调整，轻载高速回转场景可以适当放大间隙降低转动阻尼，重载定位场景则需要适当减小间隙提升回转刚性。

设计这类结构时，首先要确认实际工况的载荷类型：如果是主要承受轴向压力的场景，滚道的接触角可以设计为90度，让滚珠直接承受轴向载荷；如果存在一定的倾覆力矩，则需要调整滚道的接触角度，让滚珠同时承受轴向和径向的分力。周向的滚珠安装位，需要在套圈上设计一个装填缺口，待所有滚珠装填完成后，用堵块将缺口封堵固定，避免滚珠在转动过程中从缺口脱出。套圈的材质一般选用轴承钢经淬火处理，滚道表面硬度需要达到HRC58-62，保证长期使用的耐磨性能，滚珠则选用标准的工业级钢球，精度等级根据回转精度要求选择，普通工位用G10级钢球即可满足需求，高精度定位场景则需要选用G5级以上的钢球。

实际装配过程中，需要在滚道内填充适量的锂基润滑脂，降低滚珠和滚道之间的摩擦阻力，同时起到一定的密封防尘作用，因为这类薄型支承一般没有设计额外的密封胶条，使用环境如果存在较多粉尘、切削液的话，需要在支承外侧额外加装防尘挡圈，避免杂质进入滚道加剧磨损。日常维护时，只需要定期补充润滑脂，检查安装螺栓的预紧力即可，相比标准回转支承，这类自制结构的成本更低，适配性更强，可以根据实际设备的安装尺寸灵活调整内外径和安装孔位置，不需要受标准轴承的尺寸系列限制，非常适合非标自动化设备的定制化设计场景。

在做三维建模的时候，需要重点注意滚道的圆弧半径和滚珠半径的匹配关系，一般滚道的圆弧半径取滚珠半径的1.04-1.06倍，既保证滚珠和滚道有足够的接触面积，又不会因为间隙过小导致转动卡滞。安装孔的位置度公差需要控制在0.1mm以内，保证和配套安装板的孔位对齐，避免强行装配导致套圈变形。周向的滚珠分布需要均匀，避免出现滚珠疏密不均导致的转动过程中载荷波动，影响回转平稳性。
