卧式240加仑承压空气储气罐体结构

在工业气动系统的布局设计中，储气单元的选型与结构适配直接决定了整套气路的压力稳定性，这款240加仑规格的卧式空气储气罐，是面向中大型气动负载场景设计的承压储配部件，常见于工厂集中供气站、大型气动生产线、重型车辆气制动系统、压缩空气后处理成套设备的配套环节，用来缓冲空压机的周期性排气脉动，稳定系统工作压力，同时储备足够容积的压缩空气，应对短时间大流量用气的峰值需求，避免空压机频繁启停加载，延长主机的使用寿命。

从结构设计逻辑来看，罐体采用长筒形卧式布局，两端采用标准椭圆封头收口焊接，相比立式同容积储罐，卧式结构的重心更低，安装时的地面承重要求更宽松，不需要过高的竖向安装空间，适合厂房层高受限、或者需要集成在移动设备底盘上的安装场景。筒身主体采用等壁厚卷焊结构，壁厚取值匹配常规工业压缩空气系统的额定工作压力，预留足够的腐蚀裕量与安全系数，封头与筒身的环向焊缝采用全焊透结构，焊接后整体做消除应力处理，避免长期承压运行出现焊缝疲劳开裂的问题。

罐体的接口布局充分考虑了现场安装与运维的便利性：筒身一端的封头上预留了进气、出气主接口，接口位置做了局部加厚补强，避免管路振动带来的接口应力集中；筒身上下分布的多个开孔分别对应安全阀安装口、压力表取压口、排污口、备用辅件接口，所有开孔位置都避开了筒体的主应力集中区域，开孔边缘做倒钝处理，减少应力集中系数。筒身顶部设置的两个吊耳结构，是专门为吊装转运设计的承重结构，吊耳与筒身的连接采用加强筋补强，额定吊装载荷匹配罐体满水状态下的总重量，方便现场安装时的吊装就位。筒身侧面的固定支座采用弧形抱箍式结构，与筒身外壁贴合紧密，支座上预留的螺栓安装孔可以直接与设备机架或者地面预埋螺栓固定，安装时不需要额外焊接支架，降低现场施工的工作量。

在实际选型适配时，需要注意这款罐体的安装边界尺寸：总长度方向需要预留至少100mm的管路安装与操作空间，直径方向需要预留足够的检修空间，尤其是排污口位置需要预留操作空间方便定期排放罐内积存的冷凝水。罐体的进出口通径匹配大流量供气的流速要求，避免管路压损过大，当系统用气量波动较大时，这款240加仑的容积可以有效吸收压力波动，将系统压力波动范围控制在允许的区间内，保证下游气动执行元件的工作稳定性。

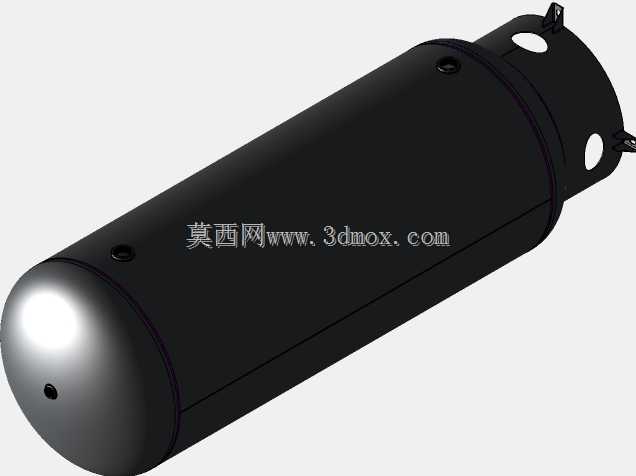

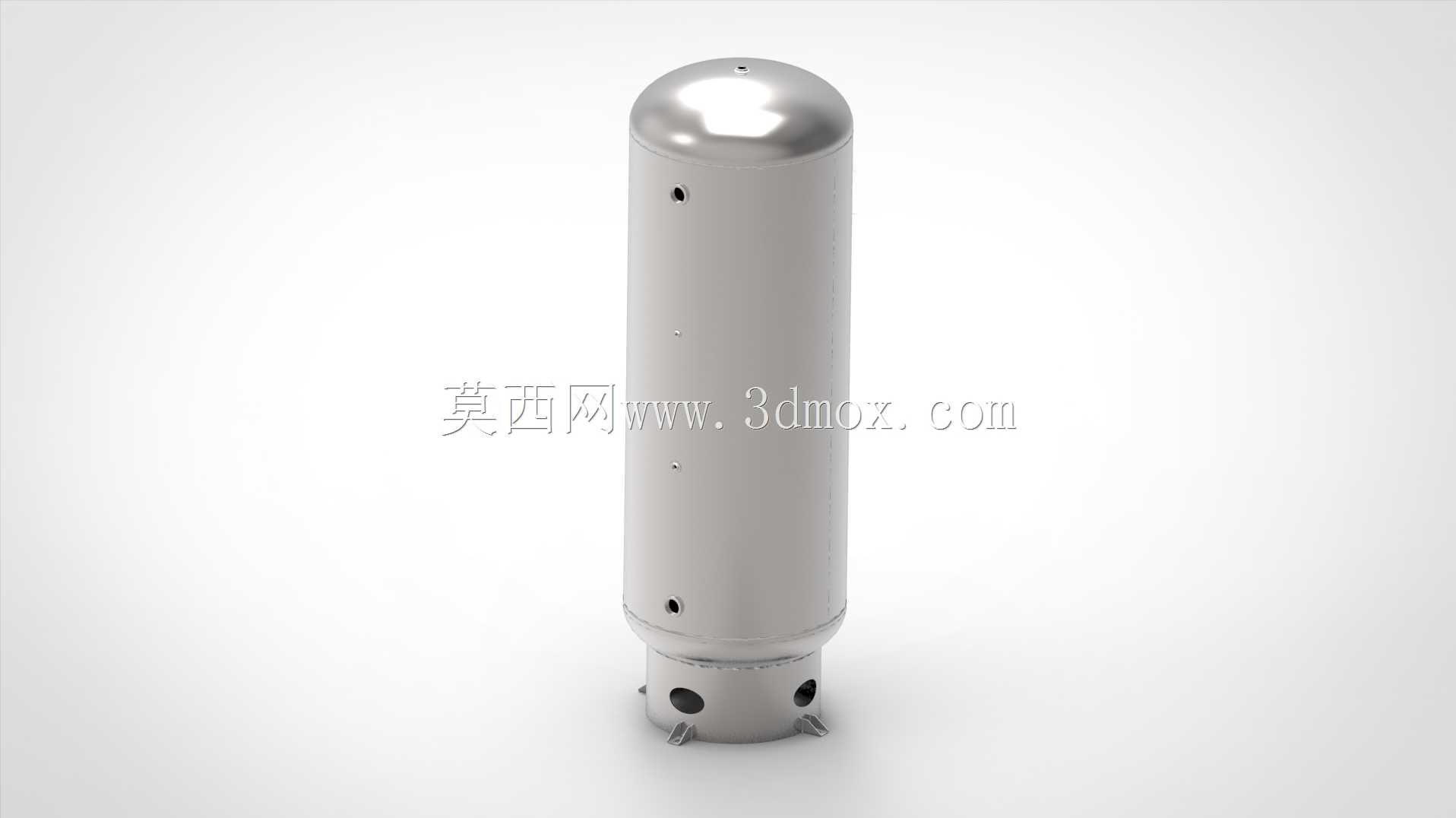

从三维建模的细节还原度来看，模型完整复现了罐体的所有结构特征：封头的曲面弧度、筒身的焊缝位置、各个接口的螺纹规格与伸出长度、吊耳的折弯角度与安装孔位、支座的贴合弧度与固定孔位置都做了1:1的还原，没有做过度的简化处理，结构工程师在做整套气路系统布局时，可以直接调用这个模型做干涉检查，验证安装空间是否足够，管路走向是否合理，不需要再重新测绘建模。模型的壁厚设置也符合实际生产的工艺要求，在做有限元承压分析时，可以直接赋予材料参数做应力仿真，验证罐体在额定压力下的变形量与应力分布，为后续的结构优化提供参考。

在实际工程应用中，这类储气罐的安装需要注意水平度校准，避免罐体倾斜导致排污口无法彻底排净冷凝水，长期积水造成罐体内壁腐蚀；各个外接管路安装时需要做软连接处理，避免空压机的振动传递到罐体上，造成焊缝疲劳损坏；安全阀的整定压力需要调整到低于罐体的设计压力，保证超压时能及时泄压，保障运行安全。这款卧式储气罐的结构设计经过了长期的工程验证，结构成熟可靠，安装维护方便，是中大型压缩空气系统中不可或缺的核心储配部件。
