脚踏液压剪叉式升降作业平台结构

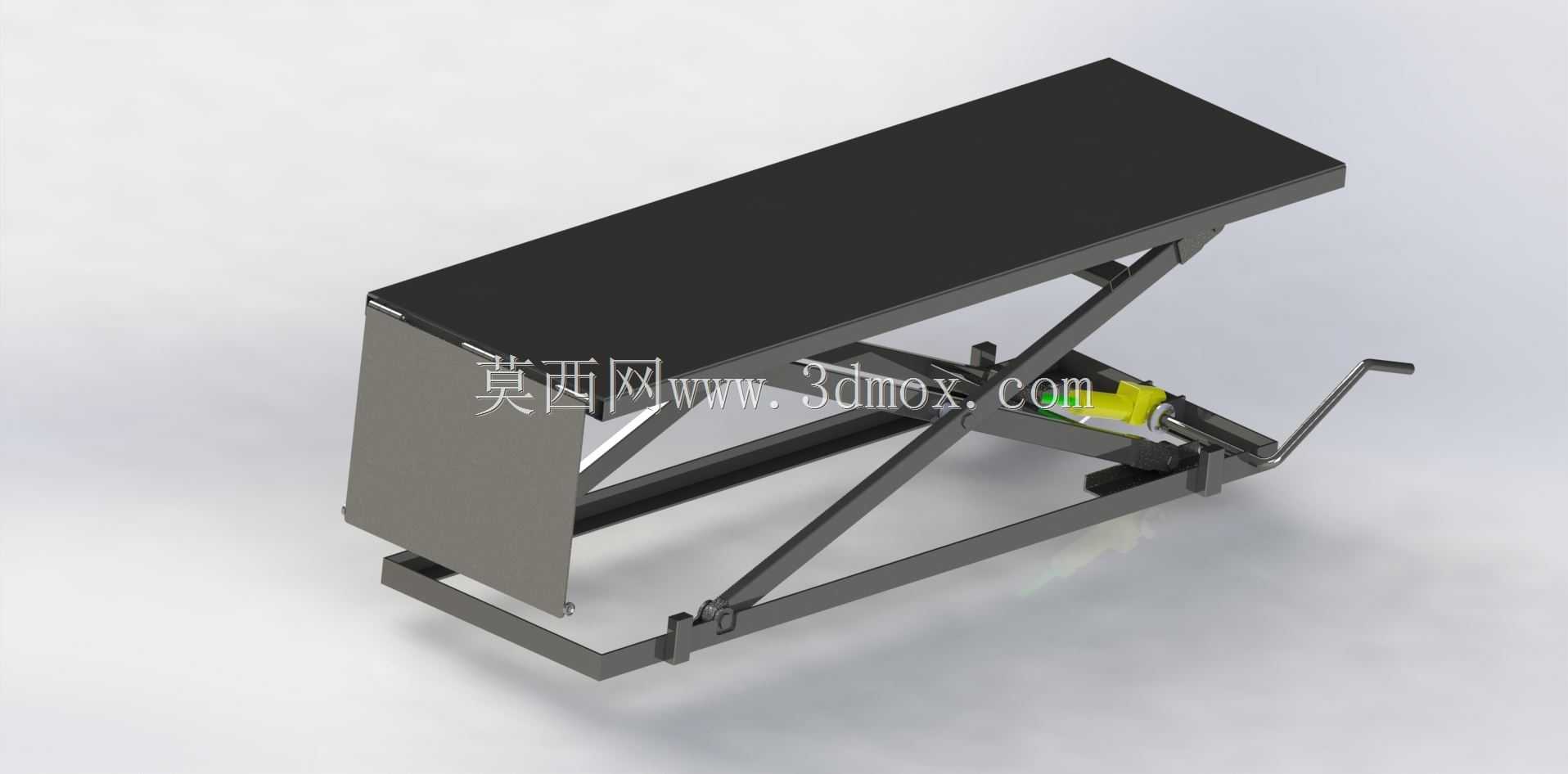

　　从结构设计逻辑来看，这套剪叉升降结构采用单组交叉剪臂作为承载传力构件，剪臂的铰接点全部采用销轴连接，配合自润滑衬套降低反复举升过程中的铰接磨损，底部框架采用矩形钢管拼焊成型，保证底座放置在平整地面时的整体稳定性，不会因为单侧受力出现侧倾风险；顶部的承载台面采用整块平板结构，边缘做了折边加强处理，既可以避免台面上放置的工件、工具滑落，也能提升台面自身的抗弯刚度，在额定载荷下台面的形变量控制在允许范围内，不会因为长期承载出现中部凹陷变形。在机加工车间的小型工件装配、维修工位，或是仓储场景里的轻载货物低位堆垛、设备维保现场，这类脚踏驱动的剪叉式升降作业台一直是占用空间小、操作门槛低的常用举升装备，区别于大吨位固定式升降台，它的设计定位就是单人可操作、无需外接动力源的轻载举升场景，能在狭窄的工位间隙里完成0.5米到1米左右行程的垂直举升动作，不需要额外铺设电源或者气源管线，对于没有预留动力接口的临时作业点适配性极强。

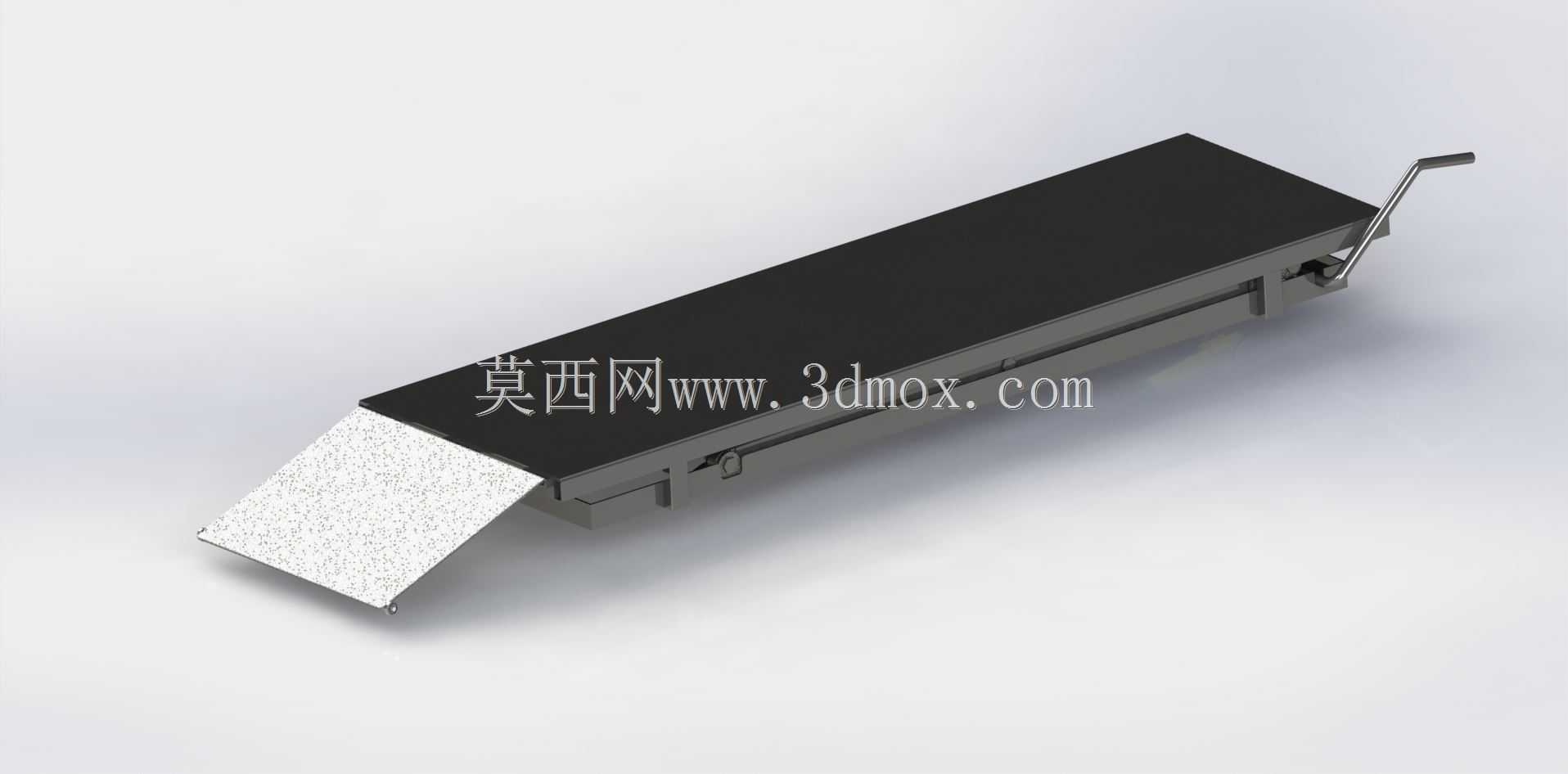

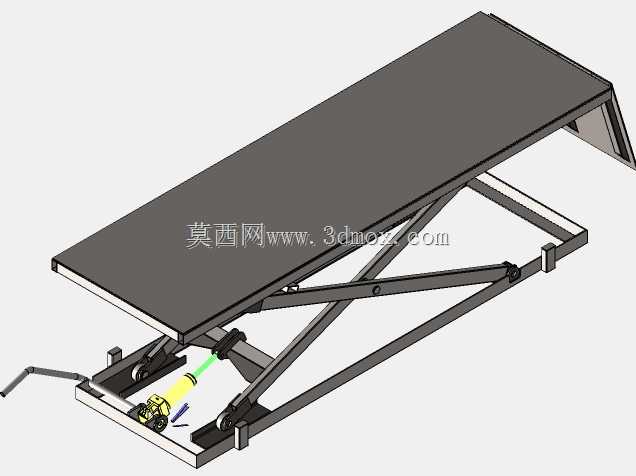

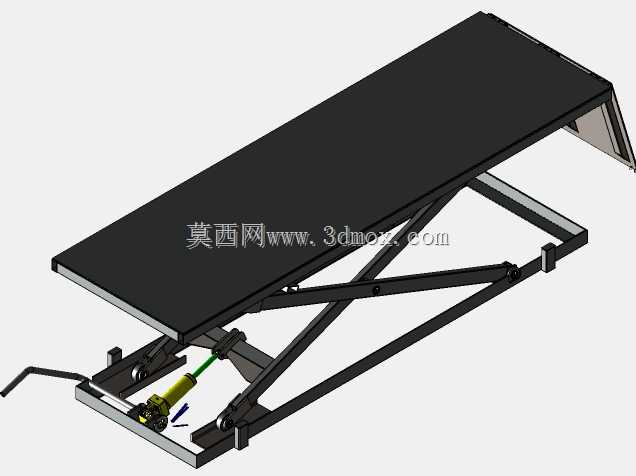

　　驱动部分采用脚踏式液压泵作为动力源，配套的手动卸压杆布置在操作侧，操作人员站在设备旁就可以通过脚踩踏板完成台面举升，扳动卸压杆就能控制台面平稳下降，液压回路里内置了节流截止结构，下降过程不会出现失速下坠的情况，即使突然松开卸压杆，台面也能保持在当前高度，不会出现安全隐患；液压油缸的布置位置经过受力优化，没有直接顶在台面底部，而是铰接在剪臂的中段受力点，用更小的油缸推力就能满足额定举升力要求，同时也能压缩设备收拢状态下的整体高度，收拢后整体高度不到200毫米，可以直接推移到设备底部或者工作台下方存放，不会占用过多的工位空间。从安装边界来看，这套设备不需要做地面固定，只要放置在平整的硬化地面上就可以使用，底部框架的四个角可以选配可调支撑脚，适应地面存在微小高度差的场景，整体宽度控制在600毫米以内，长度在1200毫米左右，即使是宽度不足1米的工位通道也能顺利推移通过；剪臂的展开行程经过限位设计，最大举升高度下剪臂不会越过机械死点，同时在剪臂的铰接位置设置了机械限位块，避免液压系统内泄时台面出现超行程回落。

　　在实际使用场景里，这类升降台经常被用来配合装配线做工件高度适配，比如装配小型设备时，把工件放在台面上调整到和操作人员腰部齐平的高度，减少长期弯腰作业的疲劳感；也可以用来在仓库里完成轻量货物的低位码垛，不需要人工反复弯腰搬抬重物，降低作业过程中的腰部损伤风险；部分维修场景里还可以用来托举小型零部件，配合维修人员完成设备底部的拆装作业，相比大型举升设备，它的操作灵活性更高，不需要专门的操作人员培训，普通车间工人看一遍操作流程就能独立使用。

　　结构设计上还考虑了日常维护的便捷性，液压泵的注油口外露在设备侧方，不需要拆解结构就能完成液压油的补充更换，所有的铰接销轴都设计了可拆卸的卡簧固定，出现衬套磨损时可以快速拆解更换销轴和衬套，不需要整体更换剪臂结构，降低后期的维护成本；台面下方预留了工具收纳的空间，可以选配抽屉结构放置常用的拆装工具，进一步提升工位作业的便利性。剪臂的型材选型经过受力校核，采用壁厚足够的矩形钢管制作，在额定载荷下剪臂的弯曲应力、剪切应力都在材料许用应力范围内，铰接销轴采用调质处理的碳钢材质，表面做防锈处理，长期在车间多油污、多粉尘的环境下使用也不会出现锈蚀卡滞的问题；脚踏杠杆的传动比经过优化，脚踩的作用力控制在普通人正常发力范围内，不需要用很大的力气就能完成满载状态下的举升动作，连续操作也不会出现过度疲劳的情况。
