手动剪叉式升降作业台结构设计

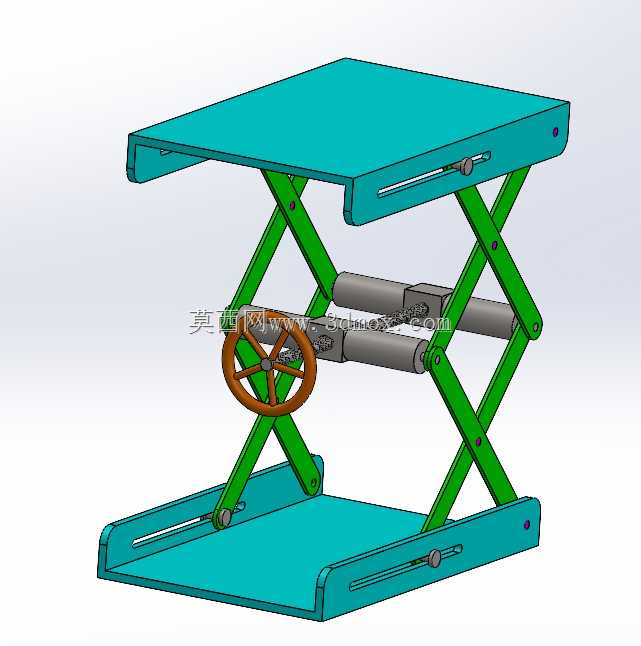

　　这款手动剪叉式升降作业台，核心采用双组对称剪叉臂作为力传导与升降支撑结构，区别于液压、电动驱动的升降设备，完全依靠手轮配合丝杆传动实现高度调节，无需外接动力源，适配无供电、防爆要求高的零散作业场景，常见于小型工装工位高度适配、轻型工件检修承托、实验室设备调平、仓储小件堆垛辅助等场景，额定承载范围内可稳定停留在行程内任意高度，不会出现负载下滑问题。从结构设计逻辑来看，上下台板均采用带折边的平板结构，折边既提升了台板整体抗弯刚度，避免大负载下台面出现中部凹陷变形，同时折边上预留的长条形滑槽，为剪叉臂端部的铰接滑块提供了滑动导向空间，剪叉臂的铰接点全部采用销轴连接，相邻臂杆的交叉铰接点位于臂身中点位置，保证升降过程中上下台板始终保持平行，不会出现倾斜偏移。

　　驱动端采用梯形丝杆配合手轮的结构，丝杆横向布置在两组剪叉臂的中部铰接座之间，转动手轮时，丝杆带动两侧铰接座同步相向或反向移动，进而推动剪叉臂完成展开与收拢动作，梯形丝杆具备自锁特性，无需额外加装锁止机构即可在任意行程位置锁止，操作时仅需单手转动手轮即可完成高度调节，调节过程平稳无冲击，不会对台面上放置的精密工件造成磕碰。安装边界方面，设备处于最低收拢位置时整体高度较低，可直接推入常规工作台下方收纳，不占用额外作业空间，上台板的边缘做了小幅上翘的挡边设计，可防止台面上放置的小型工件、工具在升降过程中滑落，下台板底部为平整结构，可直接放置在平整地面使用，也可根据实际安装需求在底部预留的安装孔位加装脚轮或者固定螺栓，适配移动作业或者固定工位的不同使用需求。

　　剪叉臂的截面尺寸、销轴的直径选择均经过受力校核，在额定承载下臂杆的弯曲变形量控制在允许范围内，铰接点的配合间隙经过优化，既保证转动灵活无卡滞，又不会出现过大的旷量导致升降过程中台面晃动。丝杆的导程选择经过反复验证，兼顾调节效率与操作力，空载状态下转动手轮的力度适中，满载状态下也无需借助额外加力杆即可完成高度调节，相比液压驱动的小型升降台，不存在液压油泄漏、密封件老化更换的问题，后期维护仅需定期给铰接销轴、丝杆涂抹润滑脂即可，维护成本极低。

　　在实际工位应用中，这类手动升降台常被用作装配线的辅助工位，根据不同操作人员的身高调整到合适的作业高度，降低长期弯腰作业的疲劳感，也可用于设备检修时托举轻型零部件，调整到与安装位齐平的高度后直接对位安装，减少人工抬举的劳动强度，部分对防静电有要求的场景，还可在台面上铺设防静电胶皮，适配电子元器件装配的作业需求。整体结构没有复杂的电控、液压元件，所有零部件均为常规机加工件，加工难度低，装配流程简单，铰接点的销轴采用标准件，后期更换维护十分便捷，剪叉臂的对称布置保证了升降过程中两侧受力均匀，不会出现偏载导致的卡滞问题，上下台板的滑槽两端设置有限位结构，可防止滑块滑出滑槽导致设备脱出，升降行程范围内的最高位置经过限位，避免剪叉臂过度展开出现失稳问题。
