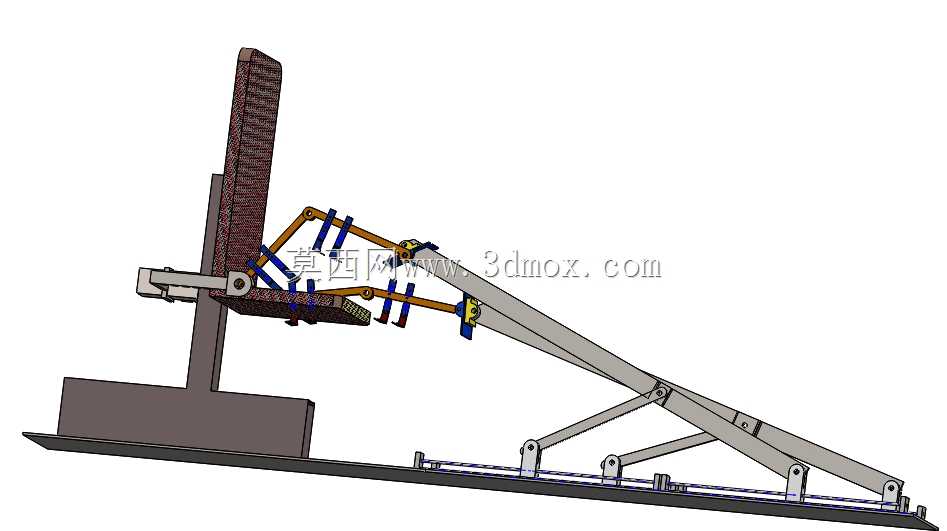

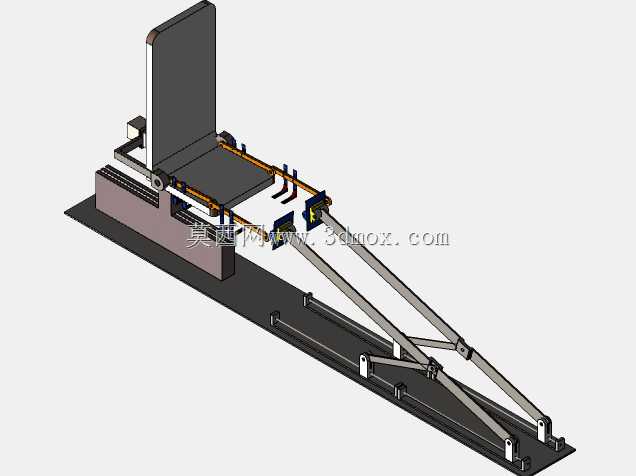

下肢康复用lambda腿部矫形训练机构

在康复工程领域，下肢运动功能障碍患者的恢复期训练一直是临床与康复器械研发的核心方向之一，这款lambda构型的腿部矫形训练机构，正是针对下肢肌力不足、关节活动度受限、术后运动功能重建等场景开发的机械执行结构，可适配不同康复阶段的训练需求，替代传统人工辅助的训练模式，降低康复治疗师的工作强度，同时保证训练动作的轨迹一致性与施力均匀性。

从实际应用场景来看，该机构可部署于康复科门诊、社区康复中心、居家康复场景，适配脑卒中后下肢运动障碍、膝关节术后粘连、下肢肌力减退、步态异常等人群的康复训练需求，既可以实现被动模式下的关节活动度维持训练，也可通过阻尼调节实现抗阻肌力训练，还能配合减重步态训练系统完成步态矫正训练。区别于传统的固定式下肢康复器，该机构采用lambda构型的多连杆传动设计，能够模拟人体下肢行走过程中髋、膝、踝三个关节的复合运动轨迹，避免传统单轴转动训练器带来的关节代偿问题，减少训练过程中的二次损伤风险。

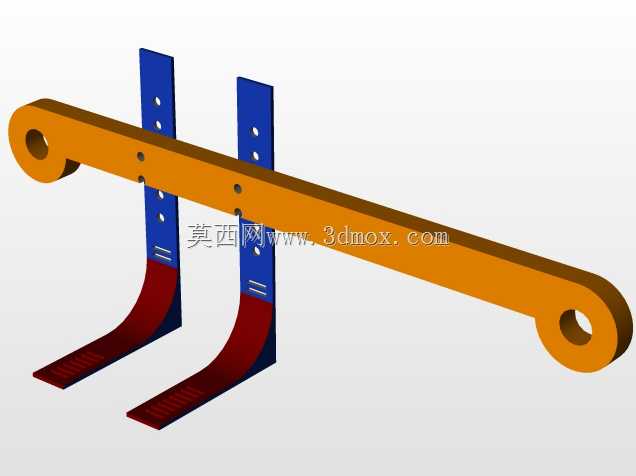

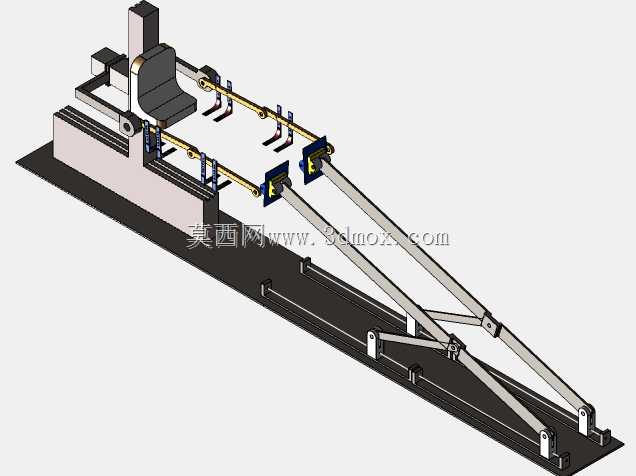

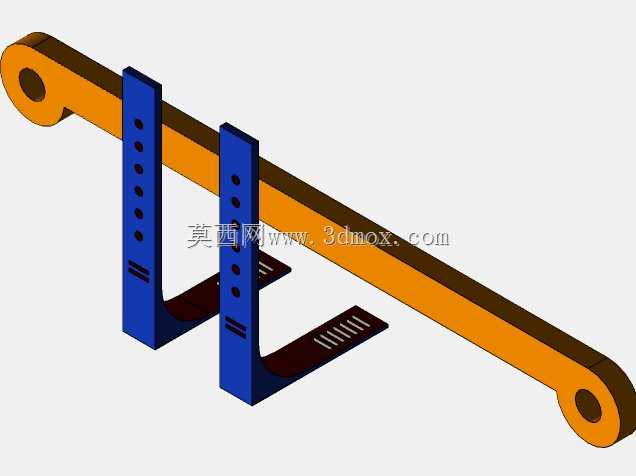

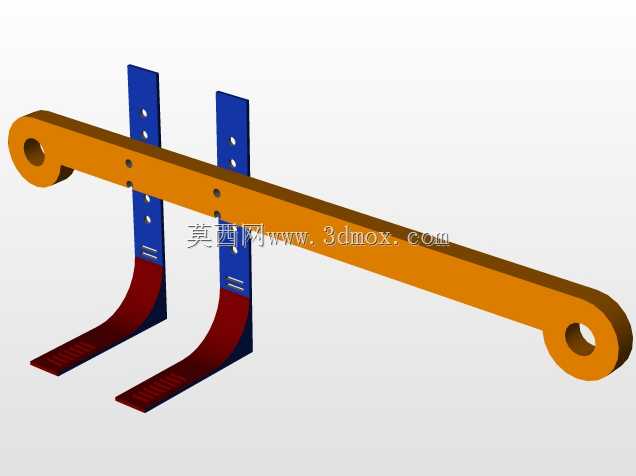

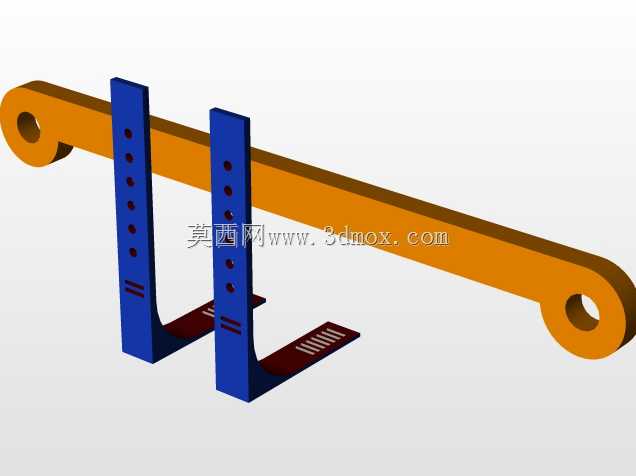

在功能特性层面，该机构的连杆铰接点均采用耐磨衬套配合销轴的连接结构，转动副间隙控制在0.02mm以内，保证运动过程中无卡顿、无窜动，训练轨迹的重复定位精度可达0.5mm，能够精准匹配不同身高人群的下肢运动包络线。机构的脚踏部位设置了可调节的绑带固定结构，可根据患者足型调整固定位置，适配不同足长的使用需求；腿部支撑段设置了长度调节机构，调节范围覆盖150mm，可适配小腿长度320mm至470mm的使用人群，满足不同身高、不同腿长患者的适配需求。机构底部设置了直线导轨副，可实现训练过程中整个执行端的水平随动，模拟行走过程中的重心前移轨迹，让训练动作更贴近真实行走的运动模式。

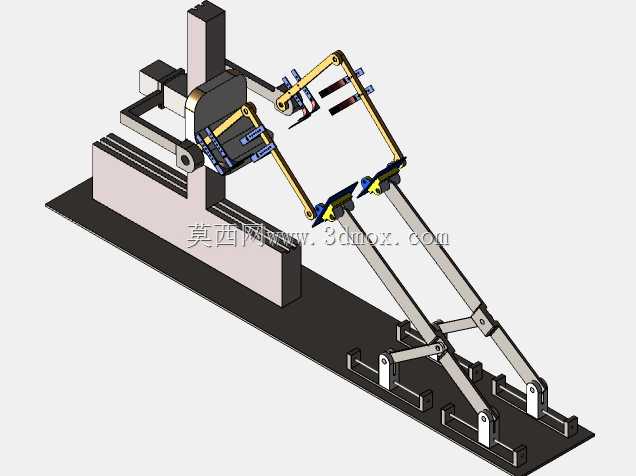

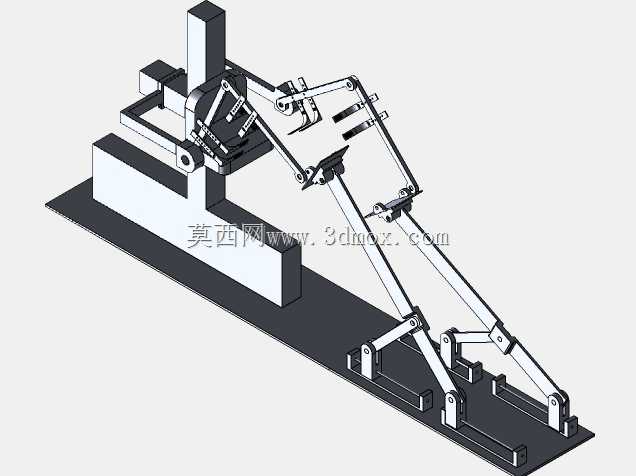

从设计思路来看，该机构的核心构型基于lambda连杆机构演化而来，通过多组连杆的铰接配合，将单一驱动端的转动或直线运动，转化为下肢训练所需的复合空间运动轨迹，相比串联式的外骨骼结构，该构型的结构刚度更高，传动链更短，运动过程中的累计误差更小，同时整体结构的零件数量更少，后期维护成本更低。设计过程中充分考虑了人机工程学要求，所有与人体接触的部位均采用圆角过渡，避免尖锐棱角造成的磕碰损伤；连杆的受力点均经过有限元强度校核，在150kg额定负载下，最大结构变形量不超过0.3mm，安全系数达到3.5以上，满足康复器械的安全使用要求。

在安装边界与外形尺寸层面，该机构整体安装底座长度为1200mm，宽度为350mm，安装时仅需通过4个M10的膨胀螺栓固定于平整地面即可，无需额外的地基施工，安装调试流程简单。机构整体高度在初始状态下为850mm，最大伸展状态下高度为1100mm，水平方向最大伸展行程为400mm，安装时需预留左右各200mm、前方600mm的操作空间，避免运动过程中与周边物体发生干涉。机构的驱动端可适配伺服电机、电动缸等多种驱动元件，也可根据需求加装阻尼器实现无动力的抗阻训练，适配不同配置等级的康复设备集成需求。

在实际使用过程中，该机构可根据患者的康复阶段调整运动行程与运动速度，早期软瘫期可采用小行程、慢速度的被动活动模式，维持关节活动度，预防肌肉萎缩与深静脉血栓；中期恢复期可逐步加大运动行程，配合适当的阻尼进行肌力训练；后期康复阶段可配合步态训练模式，模拟正常行走的运动轨迹，帮助患者重建正确的运动记忆，纠正异常步态。相比传统的康复训练设备，该机构的结构更紧凑，运动轨迹更贴合人体自然运动规律，训练过程中的舒适度更高，能够有效提升患者的训练依从性，帮助患者更快恢复下肢运动功能。
